一、 编制说明:
1.1本方案为河南省南阳市桐柏安棚碱矿有限责任公司300Kt/a重质纯碱技改项目热电站基础土建施工而编制。根据甲方提供的地质勘测报告地下水位低于基础开挖深度, 因此未涉及降水措施, 本方案仅考虑雨天地表水的处理方法, 如发现异常则另行编制方案。
1.2该汽轮机、 磨煤机基础为大致积钢筋砼基础, 在施工采取可靠的措施, 控制砼内外温差小于200C, 具体措施见后。
二、 编制依据:
2.1南阳桐柏安棚碱矿技改项目自备电站工程土建施工图纸.YKSO408-03-01-03G-00-23
2.2《建筑工程施工质量验收统一标准》 GB50300－ ;
2.3《混凝土结构工程施工质量及验收规范》 GTB50204— ;
2.4《建筑工程地基基础工程施工质量验收规范》 GTB50202— ;
2.5《钢筋焊接及验收规程》 JGJ18- ;
2.6《建筑机械使用安全技术规程》 JGJ33- ;
三、 工程概况:
3.1该工程位于原热电装置老厂房南侧.新建厂房、 锅炉、 汽轮机、 及磨煤机基础占地面积约3700㎡。
3.2本基础工程均为现浇混凝土工程, 垫层为C15混凝土, 基础为C30混凝土, 二次灌浆为C40细石混凝土, C30混凝土浇筑量为1550m3, C15浇筑量为195 m3, 钢筋量为126t, 模板量为1700 m2。由于采用的是大开口挖土, 增加了基础底部的回填砂量, 回填量实方为2230m3。
3.3甲方提供的基准点为原建筑物的角点坐标: 1＃( A＝477.50, B＝1258.00) , 2＃( A＝535.50, B＝1258.00) 。
3.4本工程的监理单位是河南油田监理中心, 具备甲级管理资质。
3.5由于施工场地位于工厂内部, 在不影响生产的情况下进行施工, 因此对施工安全管理要求较高, 相应增加了安全防护费用, 以此确保万无一失。
四、 施工准备:
4.1施工现场准备:

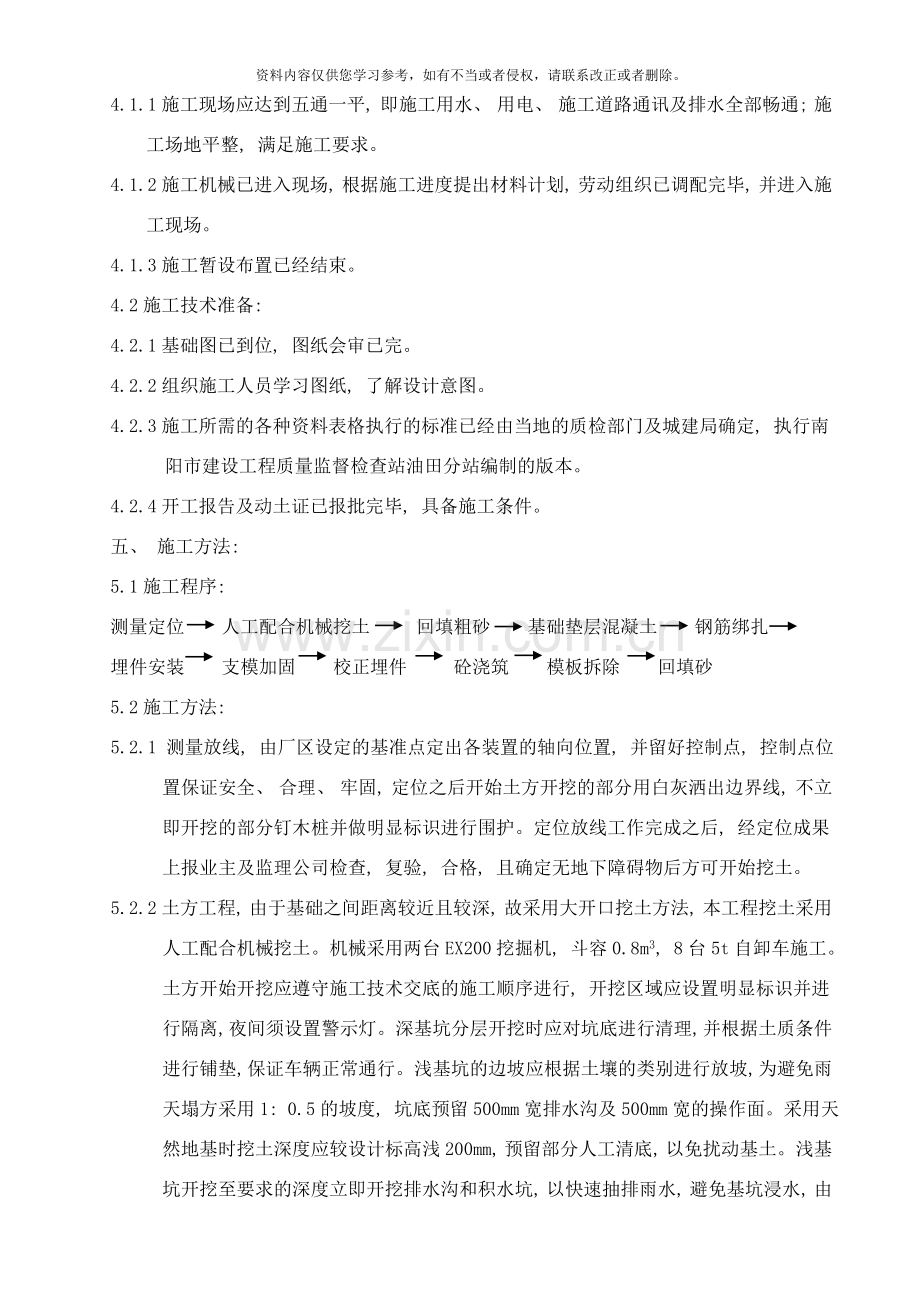

4.1.1施工现场应达到五通一平, 即施工用水、 用电、 施工道路通讯及排水全部畅通; 施工场地平整, 满足施工要求。
4.1.2施工机械已进入现场, 根据施工进度提出材料计划, 劳动组织已调配完毕, 并进入施工现场。
4.1.3施工暂设布置已经结束。
4.2施工技术准备:
4.2.1基础图已到位, 图纸会审已完。
4.2.2组织施工人员学习图纸, 了解设计意图。
4.2.3施工所需的各种资料表格执行的标准已经由当地的质检部门及城建局确定, 执行南阳市建设工程质量监督检查站油田分站编制的版本。
4.2.4开工报告及动土证已报批完毕, 具备施工条件。
五、 施工方法:
5.1施工程序:
测量定位 人工配合机械挖土 回填粗砂 基础垫层混凝土 钢筋绑扎
埋件安装 支模加固 校正埋件 砼浇筑 模板拆除 回填砂
5.2施工方法:
5.2.1 测量放线, 由厂区设定的基准点定出各装置的轴向位置, 并留好控制点, 控制点位置保证安全、 合理、 牢固, 定位之后开始土方开挖的部分用白灰洒出边界线, 不立即开挖的部分钉木桩并做明显标识进行围护。定位放线工作完成之后, 经定位成果上报业主及监理公司检查, 复验, 合格, 且确定无地下障碍物后方可开始挖土。
5.2.2土方工程, 由于基础之间距离较近且较深, 故采用大开口挖土方法, 本工程挖土采用人工配合机械挖土。机械采用两台EX200挖掘机, 斗容0.8m3, 8台5t自卸车施工。土方开始开挖应遵守施工技术交底的施工顺序进行, 开挖区域应设置明显标识并进行隔离, 夜间须设置警示灯。深基坑分层开挖时应对坑底进行清理, 并根据土质条件进行铺垫, 保证车辆正常通行。浅基坑的边坡应根据土壤的类别进行放坡, 为避免雨天塌方采用1: 0.5的坡度, 坑底预留500mm宽排水沟及500mm宽的操作面。采用天然地基时挖土深度应较设计标高浅200mm, 预留部分人工清底, 以免扰动基土。浅基坑开挖至要求的深度立即开挖排水沟和积水坑, 以快速抽排雨水, 避免基坑浸水, 由于基坑深浅不一, 故在浅基坑内一圈仅挖500mm宽的排水沟, 利用排水沟将水导向积水坑, 深基坑内同样也挖500mm宽的排水沟, 靠近南侧两角挖一1000×1000×1500mm的深坑作为积水坑, 利用排水沟将水导向积水坑, 最后用4寸污水泵将基坑内的水直接排到道路边上的排水沟内。基坑开挖完毕、 检验合格后立即进行粗砂回填工作, 保护基土不受扰动。对于验槽发现的局部软土, 孔穴、 回填物等不符合要求的土壤, 应在上报业主及监理单位批准后挖除并用粗砂分层回填夯实。对于大面积与地质勘测报告不符的现象, 应上报业主寻求处理办法。土方工程完成后应向业主及监理单位提供施工记录、 验槽报告、 土力学试验报告及基坑资料检验报告等施工资料文件。基坑检验, 根据坑壁土层分布情况及走向初步判明全部基底是否已挖到设计要求的土层。检查基底是否挖到原土, 是否需要继续下挖。检查基底土壤的颜色是否均匀一致, 土的密实程度和坚硬程度是否一样, 有无松土及软土, 含水率是否有异常现象, 行走有无颤动现象。如有异常立即与业主及有关监理、 设计单位联系采取相应处理措施。土方工程全过程, 应注意对施工现场及其周边环境的保护, 出入施工现场的运土车辆须认真清理, 不得将泥土带上施工现场以外的道路, 造成环境污染。
5.2.3 回填工程, 地基回填施工采用人工配合机械回填, 由于采用的是大开口挖土方法。用大型铲车负责将回填土运到基坑内, 然后用人工配合机械每300mm厚一层一层铺平。因设计要求回填砂夯实系数为0.97。为保证回填土夯实质量, 采用18t振动压路机进行重复碾压。碾压便数6～8遍后, 进行取样, 以确认回填砂压实系数是否达到0.97, 确认合格后, 进行上层回填施工, 压路机压实不到的部位在采用振动打夯机夯实。基础砂垫层回填, 砼基础施工完后, 经检验合格, 清除回填区域内的模板木材等杂物后, 进行回填。回填砂用铲车运到基坑内, 用人工配合机械每300厚一层一层铺平。回填土压实系数设计要求达到0.94, 磨煤机基础范围内回填土压实系数达到0.97, 为保证回填土的施工质量, 用18t振动压路机重复碾压, 压实便数6－8遍, 局部压路机碾压部到的部位, 采用振动夯机夯实。回填土分层取样, 合格后进行上层夯填。在回填过程中留置斜坡度, 以此保证压道机及运砂车正常入坑。具体回填顺序为: 先填深基坑, 将深基坑填至－4.100m标高, 再在深基坑与浅基坑的交界处利用回填砂堆出斜坡道使压道机及运砂车能够经过。
基础回填时, 由于基层柱子已施工完, 压路机施工作业时, 要在基础柱子之间往返, 降低了压路机的作业效率, 压路机使用台班增加。
5.2.4垫层混凝土施工, 勘测、 监理确认地基承载力符合要求后进行垫层混凝土施工。垫层的尺寸应符合设计要求, 轴线应准确, 杜绝基础垫层偏移。垫层施工结束后, 在垫层上弹出基础轴线及模板外边线, 复核轴线, 支设模板。
5.2.5模板工程
脚手杆◎1200
铁马 @200( 见详图)
100mmm
400(800)mm
ф20
铁马详图
阶梯型基础模板图
5.2.5.1 阶梯形基础采用钢模板。模板平着使用, 模板接缝相互错开, 转角用连接角模。模板横背楞采用两排48×3.5mm钢脚手管, 用10＃铁线固定在模板上, 将模板形成一个整体。竖背楞采用脚手管, 间距1200mm。支撑脚手管与竖背楞用扣件连接, 另一端支撑在土边坡上, 或以完基础上, 或支于钉入土层中的脚手杆上。上层台阶模板用Φ18钢筋铁马架起, 铁马间距 mm, 且每侧铁马不少于2道, 模板支撑与其下层模板的竖背楞脚手管连接加固。柱子插筋用脚手管夹紧, 找正位置后与横板固定在一起。

100
5.2.5.2 汽轮机基础模板采用钢模板( P3012) ,模板立着使用, 转角用连接角模连接。模板横背楞采用3排Φ48×3.5mm钢脚手管, 用10＃铁线固定在模板上, 竖背楞采用60×90mm木方, 间距900mm。斜支撑也采用60×90mm木方, 木方间距900mm。斜支撑与竖背楞用木方和钉子钉牢, 另一端支撑在附近的砼基础侧面上。如赶到基础空隙的支撑, 在两基础之间先顺100×100mm木方后, 斜支撑在支到木方上。支撑杆与地面的角度<45o。
500

500

100m

60×90木方@900

木方60×90@900

2
5.2.5.3磨煤机基础模板, 在－2.000至－1.000内采用钢模板( P3012) 。模板横背楞采用3排Φ48×3.5mm钢脚手管, 用10＃铁线固定在模板上。竖背楞用60×90mm木方, 间距900mm, 钢模立着使用, 转角用连接角模连接。支撑木方采用60×90mm,间距900mm。在－1.000以上采用竹模板。竹模板背楞采用60×90mm木方, 间距250mm, 竖背楞采用60×90木方, 间距900mm。模板下端用Φ20铁马架起, 铁马间距 m。模板利用外双排脚手架找正, 在模板内侧用6mm钢筋-竖向间距700mm、 水平间距600mm－与预埋在垫层砼上的Φ20钢筋相连, 另一端穿过模板套在横背楞上, 并用大头木楔夹紧。支模前在基础外围搭设双排脚手架, 脚手管下端垫木块或竹模板块。
木方60×90@250

2
4道Φ6钢筋斜拉 @700×600mm

2
木方60×90@900

2

磨煤机模板图

5.2.6.4 磨煤机槽钢预埋件固定, 预留孔留设。在预埋件和预留孔正下方垫层砼上预埋鉄件, 在埋件上焊角钢对槽钢埋件固定。每根槽钢下埋两块200×500×10mm, 每个预留洞下一块200×200×10 mm, 槽钢与槽钢之间用的钢筋互相拉线, 以保证槽钢正确位置。
预留孔先用螺纹钢焊成骨架, 骨架的那尺寸比设计预留孔尺寸大10mm、 深度比设计深50mm。骨架每边保证3根Φ18钢筋, 骨架外加一层钢丝网, 内填苯板。预留孔在槽钢底下的部分用δ＝6mm钢板焊成小盒后, 与槽钢焊在一起, 为防止砼从两槽钢间进入小盒, 在洞口宽度范围内, 在槽钢之间焊上钢板。小盒洞口及槽钢之间内填苯板, 骨架下端焊δ＝6mm钢板堵死。
预留孔钢骨架高出砼面100mm, 上端用60×90mm木方夹住后与模板连成整体, 相邻两个钢骨架下端用Φ14钢筋连在一起, 靠近模板的在用Φ20钢筋顶到横板上, 用10＃铁线在与模板拉紧, 距模板远的骨架分别在四个方向用10＃铁线斜拉到底板钢筋上, 以确保预留孔的位置及垂直度。

Ф20@1000
Ф20@<600mm
Ф8铁线拉紧
模板
用于M－1
用于M－2 、 M－3
加固铁件( 见详图)
加固铁件( 见详图)
槽 钢 加 固 图

柱子模板安装前在柱子的箍筋上绑扎混凝土垫块, 以保证柱子钢筋的混凝土保护层厚度。
模板安装完成后, 安装柱箍间距450mm, 用楔铁打紧。
柱子模板找正的同时, 用钢管和铁扣件卡紧在脚手架井架的平杆上。
柱子模板安装如下图:

模板安装应具备良好的严密性, 在混凝土施工中不得出现漏浆, 影响混凝土的密实性和表面质量。模板安装前应在混凝土垫层上弹出底线, 模板底部要对准墨线, 模板的几何尺寸必须准确。模板的配置必须具有良好的可拆性, 便于混凝土工程之后的模板拆除工作顺利进行。模板的支撑体系, 必须牢固, 具备可靠的稳定性, 确保不发生位移的现象。模板安装完毕后先进行自检, 并在模板内侧划一红线标识标高线, 以此来控制混凝土上表面标高。拆除时按程序进行, 严禁野蛮操作, 不得损伤砼构件, 模板拆除后及时分类运出。一定按规范操作, 确保安全施工。
5.2.7钢筋工程, 钢筋进场持有出厂合格证、 出厂检验报告。钢筋按规定进行复验, 复验的取样送检由监理见证, 复验合格统一验收。钢筋试验合格后报监理, 经监理工程师签字验收, 合格后方可用于工程。钢筋按照材质、 规格分类堆放并设置明显标识, 标明钢筋的规格、 材质、 数量。钢筋下料, 钢筋下料均按照技术员下发的钢筋下料单下料。下料单的编制依据为施工图纸和《混凝土结构工程施工质量验收规范》及图纸中注明要求采用的标准图。钢筋下料单必须标明图纸编号、 构件编号、 钢筋规格、 下料长度、 钢筋总量, 附钢筋加工图并标明钢筋各部的加工尺寸及每种钢筋的加工根数。钢筋一律采用钢筋切断机下料。钢筋加工, 弯制钢筋一律采用钢筋弯曲机和弯套机进行。钢筋加工之后, 按照构件编号将钢筋捆绑存放待用。柱筋采用电渣压力焊其它部位采用对焊连接。钢筋安装, 钢筋应按照施工图纸进行安装, 同时参照钢筋料表执行。
直径在25mm以下钢筋用22＃铁线绑扎, 直径在25mm以上( 含25mm) 用20＃铁线绑扎。
钢筋的安装尺寸必须满足施工图纸要求, 和规范规定。
所有构件内的钢筋保护层一律用与混凝土相同标号的砂浆垫块垫出, 保证保护层厚度达到设计要求和规范规定。
1000
1000
1000×n
双层或多层钢筋网片用Φ16铁马间距 mm架起, 保证钢筋网片的间距, 铁马制作如下图:

1000×n
1000
1000

用于汽轮机基础

用于磨煤机基础

铁马安装方法如下图:

铁马安装在下层钢筋网片的底层钢筋上, 铁马的下方安置下层钢筋网片的混凝土垫块。铁马应成排安放, 将上层钢筋网片的底层钢筋全部架起。本汽轮机基础为三层钢筋网, 铁马应上下对齐重叠安放。
5.2.8本工程基础预埋件较多, 在施工时应严格控制。在安装完毕后, 应先对其进行自检, 逐一的核对其位置和标高是否正确, 是否存在漏件等。
5.2.9混凝土工程
5.2.9.1材料: 基础砼用水泥、 中砂、 碎石等材料质量均应试验合格后方可使用, 详细内容见材料复验报告。
5.2.9.2混凝土搅拌
a. 水泥、 砂、 石及附加剂等经检查符合要求, 混凝土配合比通知单已下达。磅秤经检查衡量准确灵活, 振捣器( 棒) 试运转合格。混凝土搅拌: 根据每罐各种材料用量及车辆重量, 分别固定好水泥、 砂石磅秤标量, 在上料时车车过秤。并在车上做好标记, 装料顺序: 首先倒石子, 在装水泥, 最后倒砂子。混凝土浇灌应连续进行, 分层振捣振捣高度500mm。使用插入式振捣器应快插慢拔, 插点要均匀排列, 逐点移动, 按顺序进行, 不得遗漏, 做到均匀振实。移动半径不大于振捣棒作业半径的1.5倍, 振捣上一层应插入下一层30—50mm, 以清除两层间的接缝, 砼的运输采用塔吊配合。
b. 在施工中, 按照GB50204- 《混凝土结构工程施工质量验收规范》7.4.1条的规定留置同条件砼试块, 留置原则: 1、 每拌制100盘且不超过100立方米, 至少取样一次。2、 每工作班每100盘至少取样一次。本工程基础底板共浇筑砼约1550立方米, 依以上原则拟留置40组试块。供基础施工完毕后, 随时试压, 以期能尽可能早的确定砼的强度增长曲线, 满足设备及厂房上部结构施工及安装使用。
c. 对有预留孔的磨煤机基础, 浇筑砼时应尽量保证预留孔周边砼高度一致, 以确保预留孔的垂直度。
5.2.9.3大致积砼养护
为保证大致积砼内外温差小于25OC,具体措施如下:
1、 为了减少砼的总升温, 减少基础砼内外温差, 控制出机及浇筑温度是一项重要措施。控制出机温度: 对砼出机温度影响最大的是石子和水的温度, 砂的温度次之, 水泥的温度影响较小。因此降低出机温度的最有效的办法是降低石子的温度。在气温较高时, 为防止太阳的直接照射, 砂石堆场设置遮阳棚。混凝土中的各种原材料, 特别是石子与水, 对出机温度影响最大。在气温较高时, 宜在砂石堆场设置简易遮阳棚, 必要时可采用向骨料喷水等措施。
2、 因为大致积砼内部温升的高峰值一般在5－7天内, 因此在浇筑完砼48小时后, 将模板全部拆除。并将基础四周清理干净, 先用塑料布将基础全部盖住, 然后采用暖棚法对基础进行保温。用脚手架搭设4m高架子, 然后用塑料布将整个基础维护起来, 设专人按规范要求测量砼表面及砼内部温度, 比较内外温度。若温差超过250C,马上在棚内设电炉子, 升高棚内温度, 减少砼内外温差, 控制在250C以内。
3、 在大致积砼保温养护过程中, 随时监测砼内外温度, 当砼内外温差小于250C, 砼内部温度回落后, 拆除暖棚。拆除暖棚时, 应先揭开四角逐步拆除, 使暖棚内温度慢慢下降, 逐渐接近自然环境温度。
4、 砼柱子拆模后包塑料膜养护, 小体积砼浇水养护7天。
5.2.10拆模: 基础、 梁、 柱砼拆模后用麻袋或塑料袋覆盖浇水养生。待基础验收合格后即进行基础回填。
5.2.11 二次灌浆, 待设备安装就位、 找正后进行, 由于二次灌浆混凝土强度较高故应严格控制浇筑过程, 注意结合面的清理工作, 及浇筑时间、 养护条件。
六、 施工技术组织措施计划
6.1质量要求和保证质量措施
6.1.1建立质量组织保证体系:
6.1.2明确本工程项目经理是工程质量第一责任人, 预防为主。
6.1.3项目承包队在项目经理的统一指挥下, 分工协作负责督促检查各工种施工质量。
6.1.4建立质检制度保证体系:
6.1.5建立隐蔽工程验收制度, 未经业主、 监理工程师验收, 不得进行隐蔽工程施工。
6.1.6坚持每道工序”三检”验收制度, 对于不合格的部位要及时返工。
6.1.7任何工序的验收必须有文字、 对不合格的产品必须提出处理方案。
6.2 工程质量保证措施
6.2.1任何进场材料需要有专人进行质量检查, 提出质量评价, 并做好记录, 所有使用于本工程的新材料要有产品合格证及复检报告, 并需经监理认可后, 才能用于施工。
6.2.2严格控制支模尺寸和标高, 接头位置要准确, 注意平整度和垂直度, 支撑要牢固。( 在施工中柱子的找正必要时必须用仪器进行找正)
6.2.3要严格控制钢筋绑扎位置, 注意保护层厚度和搭接长度, 其钢筋的直径、 根数都应严格照要求施工。
6.3质量检验计划( 见附表)
七、 安全保护措施
7.1我公司已经过HSE认证, 恪守安全第一的准则。
7.2在进入现场前, 对所有员工进行安全教育。进入施工现场前, 所有员工必须穿戴好符合要求的劳保服装和用品。
7.3所有用电设备必须设置接地线路, 并安装不大于30mA的漏电保护器。电缆线路必须架空使用。
7.4工程施工必须做好季节性防护工作, 夏季要做好职工的防暑降温工作, 雨季要保证排水系统畅通。
7.5为保证安全和防盗的需要, 装置四周的维护应先施工, 进出装置设专人负责值班保卫工作, 非施工和无关人员不得擅自进入工程施工现场。
7.6施工现场用的各种安全设施, 如消防器材等必须定期进行检查和维护保养, 以备紧急情况时能正常使用。
7.7项目部每月制订一项安全管理重点目标及相应的保证措施, 此目标应随着工程进展情况予以调整。
7.8施工现场入口通道必须保持畅通, 任何作业如挖掘, 车辆装卸, 起重机或其它重型机械的站位, 不得使路面变窄或阻碍交通, 必须事先将方案提交批准, 并获得书面的同意。方案必须确保在任何时候都有紧急通道畅通, 并符合交通管理。
7.9临时设施、 办公室、 仓库等均要布置灭火器, 消防、 生活、 施工用水, 生活区、 施工区环境卫生统筹考虑。
7.10夜间施工要有足够的照明。
7.11基础挖土时基坑四周应设置防护栏及安全指示灯, 确保施工安全。
7.12施工场地填筑平整, 并有一定坡度。局部地坪或道路作300㎜厚碎石或碎砖硬覆盖, 并设排水沟。
7.13场区内堆置机具、 材料的部位用红砖或枕木铺垫坚实, 并略高于周围。
7.14施工现场设排水沟, 集水坑内明排降水。
7.15地下工程周边设置防止地面雨水流入的截水沟或挡水堤。
7.16露天进行不准淋雨的施工作业(焊接)时, 搭设防雨棚。
7.17浇筑混凝土时避开大雨天气, 外露的混凝土表面在养护期间铺盖麻袋片, 防止淋雨冲蚀和曝晒脱水。
7.18支承在土壤上的模板支撑设支承垫, 施工中要派专人定期检查。
7.19施工中高度超过15m的建筑物、 构筑物、 塔器设备、 施工机具和脚手架等设避雷接地, 接地电阻不应大于10欧姆。
7.20电气设备和电动机具设置防雨棚, 外壳应接地, 电阻不应大于4欧姆。
7.21易锈蚀的机具在雨季到来之前要清洗涂油。
7.22易潮解、 易变质的材料应放置在防雨库房内, 或贮存在不会被雨水淋湿的容器内。
7.23文明施工措施
按承包商项目形象策划标准, 统一规范现场, 严格按执行现场暂设的报批手续, 施工现场的暂设、 机具、 材料不得随意摆放。
项目部设置环卫清扫队, 对施工现场进行清扫, 保证现场清洁的施工环境。
施工现场要达到”五通一平”的标准, 即水、 电、 路、 电讯、 排水通, 作业场地平整。
进入施工现场的材料、 设备、 机具合理存放, 标识明确, 并制定相应的保护措施, 使其处于严格的受控状态。
施工现场的能源设置专人管理, 各种线路整齐有序。施工机械专人管理, 摆放整齐, 管理防护到位。
加强施工现场的保卫工作, 防止成品半成品的丢失和损坏。
安全部负责进行检查、 监督和考核工作, 对损坏成品和野蛮施工造成经济损失的单位和个人予以处罚。
不允许酗酒、 赌博等活动。
禁止在现场打斗、 玩闹。
八资源需求计划:

8.1人力机具动员计划
序号
名称
规格型号
单位
数量
备注
1
搅拌机
JZ—350
台
3

2
压道机
18t震动
台
1

3
钢筋切割机

台
2

4
钢筋弯曲机

台
2

5
卷扬机

台
1

6
夯机

台
6

7
电锯

台
1

8
塔吊
40型
台
1

9
塔吊
25型
台
1

10
钢筋调直机
GT4/14
台
1

11
焊条保温桶

个
2

12
气焊工具

套
1

13
木工压刨
MB106A
台
1

14
电焊机
AX-320-1
台
2

15
角向磨光机

台
1

16
无齿锯
Φ400mm
台
1

17
焊条烘干箱

台
1

18
振捣器

台
4

19
电焊机

台
4

20
气焊

台
1

21
手推车

台
20

22
振捣棒
Φ50
根
12

23
标养箱

个
1

8.2劳动力需用量计划
序号
工种
人数
备注
1
测量
2

2
放线
2

3
起重
6

4
电工
2

5
力工
60

6
钳工
1

7
钢筋工
8

8
木工
16

10
电气焊
2

12
搅拌机司机
6

13
砼工
6

8.3措施材料计划
序号
材料名称
规格
单位
数量
用途
1
钢管
Q235 DN25焊管
m
24
测温孔
2
温度计
1000C
根
12
测温
3
角钢
Q235等边50
m
36

4
钢板
Q235 10mm厚
m2
12

5
塑料布
双层
Kg
100
养护
6
木方
6×9cm
m3
10
支模
7
木方
5×10cm
m3
10
支模
8
钢丝
10#
Kg
100
支模
9
钢筋
Ф12
t
0.6
柱箍
10
钢筋
Ф22
t
3.2
铁马支撑
11
钢板
δ＝6m

加固埋件
13
彩条布

m2
400

14
橡胶管
1寸
m
200
排水
15
钢筋
Ф6
t
1.15
加固预留孔模板
16
钢筋
Ф20
t
2.2
加固预留孔模板, 铁马
8.3措施材料计划
序号
材料名称
规格
单位
数量
用途
1
振动压路机
18t
台班
38
夯实
2
铲车

台班
31
运土
3
振动夯机

台
4
夯实

九、 施工进度计划( 见附页)
十、 质量检验计划
序号
检验点
检验项目
检验手段、 方法
工作鉴证
检验标准
一
模板
1、 模板及支架刚度、 强度、 稳定性
按GB—50204的规定执行观察检查
表D.0.1
GB--50204
2、 表面清理及隔离措施
3、 轴线位移及几何尺寸偏差
4、 标高、 垂直度、 表面平整
5预埋件等
二
钢筋绑扎
1、 钢筋的品种和质量
按GB—50204的规定执行观察检查
合格证
试验报告
50204-
表D.0.1
GB--50204
2、 钢筋表面除锈、 保护层厚度
3、 钢筋的规格、 形状、 尺寸、 数量、 间距、 锚固长度和接头
4、 钢筋的绑扎、 位移和偏差
三
混凝土
1、 混凝土用原材料
按GB—50204的规定执行观察检查
合格证
试验报告
50204-
表D.0.1
GB--50204
2、 配合比、 计量、 搅拌、 养护、 施工缝
3、 混凝土强度
4、 表面质量
5、 位移及偏差
6、 预埋件等

施工进度管理体系

进度第一责任人
项目经理: 杨政武
进度直接责任人
项目副经理: 何国英

汪全忠

安全工程师

土建专业技术工程师
金洪泽
李明

计划统计工程师

材料工程师
金勇男
杜成

钢筋班长

木匠班长
鲁联友
姜国付

混凝土班长

起重班长
汪胜利

焊工班长
杨为国

施工进度的控制目标
施工进度控制目标是对合同要求的总体工期坚决执行, 兼顾甲方、 监理的分段工期要求。落实自身制定的施工进度计划。
施工进度控制方法
项目施工经理是进度控制的直接责任人, 建立从项目经理到参建队伍的二级专人负责制, 保证各个参建专业根据所承担的任务, 应用关键线路法(CPM)和计划评审法(PERT), 建立详细的网络计划, 同时对设备、 材料、 机具、 人力等资源情况, 进行资源加载, 修订网络计划。
三周滚动计划控制方法
在总控制性计划的制约下, 我们还分阶段分专业编制三周滚动计划, 对计划进行动态微机化管理, 每次周计划都包含上一周(月)的已完成工作统计、 下一周的工作计划安排及第三周的计划预测安排。
周计划建立在确保月计划完成(或超额完成)的基础上, 总控制性计划是绝对保证合同工期的。项目进度控制,以周作为项目目标计划的更新周期, 形成较为详细的未来二周计划、 周计划上报甲方。经业主审核同意后, 项目计划统计工程师下达此计划并进行实施。作好雨季施工的各项措施, 合理安排施工项目, 延长整个项目的有效作业时间。

安全组织机构
安全第一责任人
项目经理: 杨政武
安全直接责任人
项目副经理: 何国英

土建专业技术工程师
金洪泽
汪全忠

土建专业安全工程师

杜成

钢筋班长

木匠班长
鲁联友
姜国付

混凝土班长

起重班长
汪胜利

焊工班长
杨为国

质量组织机构

质量第一责任人
项目经理: 杨政武
质量直接责任人
项目副经理: 何国英

土建专业技术工程师
金洪泽
李章杰

土建专业质检工程师

杜成

钢筋班长

木匠班长
鲁联友
姜国付

混凝土班长

起重班长
汪胜利

焊工班长
杨为国

十一、 计算式
模板验算以最高的磨煤机基础侧模进行验算。磨煤机基础底台高1000mm, 采用钢模板( P3012、 P ) , 后横背3排脚手管, 间距400mm, 竖背楞60×90木方, 间距900mm, 斜支撑60×90木方, 间距900。基础层台以上部分采用竹模板, 横背楞木方60×90mm间距250mm, 竖背楞60×90木方, 间距900mm, 在模板内侧所用φ6钢筋拉住横板。混凝土标号为C30, 塌落度为30－50mm。
竹模板按15mm厚, 计算参数按木材考虑, 木材选用落叶松参数 fm=17N/mm2、 E=10000N/mm2、 T=250C、 β1=β2=1。浇筑速度 1m/h、 rc=24KN/m3
（一） 第一步台模板最下侧压力
β1β2V1/2
200
1、 荷载计算
T+15
F=0.22rc

=26.4KN/m2
F= rc×H=24 KN/m2
取两者较小值, F=24KN/ m2作为模板侧压力标准值,
倾倒砼产生的水平荷载标准值4KN/m2,分别取荷载分项系数1.2和1.4。
q1=(24×1.2＋4×1.4)×0.1=3.44KN/m
q1=24×1.2×0.1=2.88KN/m
2、 竹模板验算
（1） 强度验算
按四等跨连续梁考虑 Km=0.121、 Kv=0.967
fm=M/W=km q1 l2/w=6.94N/mm2<17N/mm2
强度满足要求
（2） 刚度验算
=0.39mm<250/400=0.625mm
KV q2 l4

100EI
W＝

刚度满足要求
3、 竹模横背楞60×90mm木方@250mm验算
q1=(24×1.2+4×1.4)×0.25=8.6KN/m
q2=(24×1.2)×0.25=7.2KN/m
(1) 强度验算
KM q1 l2
按四等跨连续梁考虑
=10.41N/mm2<[fm]=17N/mm2

W
fm=

(2) 刚度验算
=1.25mm<900/400=2.25mm
Kv q2 l4

100EI
W＝

刚度满足要求
4、 竖背楞60×90mm木方 @900mm验算
q1=(24×1.2+4×1.4)×0.9=30.96KN/m
q2=(24×1.2)×0.9=25.92KN/m
（1） 强度验算

按两等跨连续梁考虑 Km=0.125 、 Kv=0.521

Km q1 l2

=17.2N/mm≈17N/mm2
W
fm=

强度满足要求
（2） 刚度验算
=0.48mm<600/400=1.5mm
Kv q2 l4

100EI
W＝

刚度满足
5、 Φ6钢筋抗拉计算
钢筋所受的拉力
N＝( 24×1.2＋4×1.4) ×1.2×0.6×0.9=22.29KN
=103.67mm2
N

ft
需要钢筋面积 A0=

Φ6钢筋面积 A＝2×3.14( 6÷2) 2＝113.64 mm2>A0=103.67mm2
满足要求
