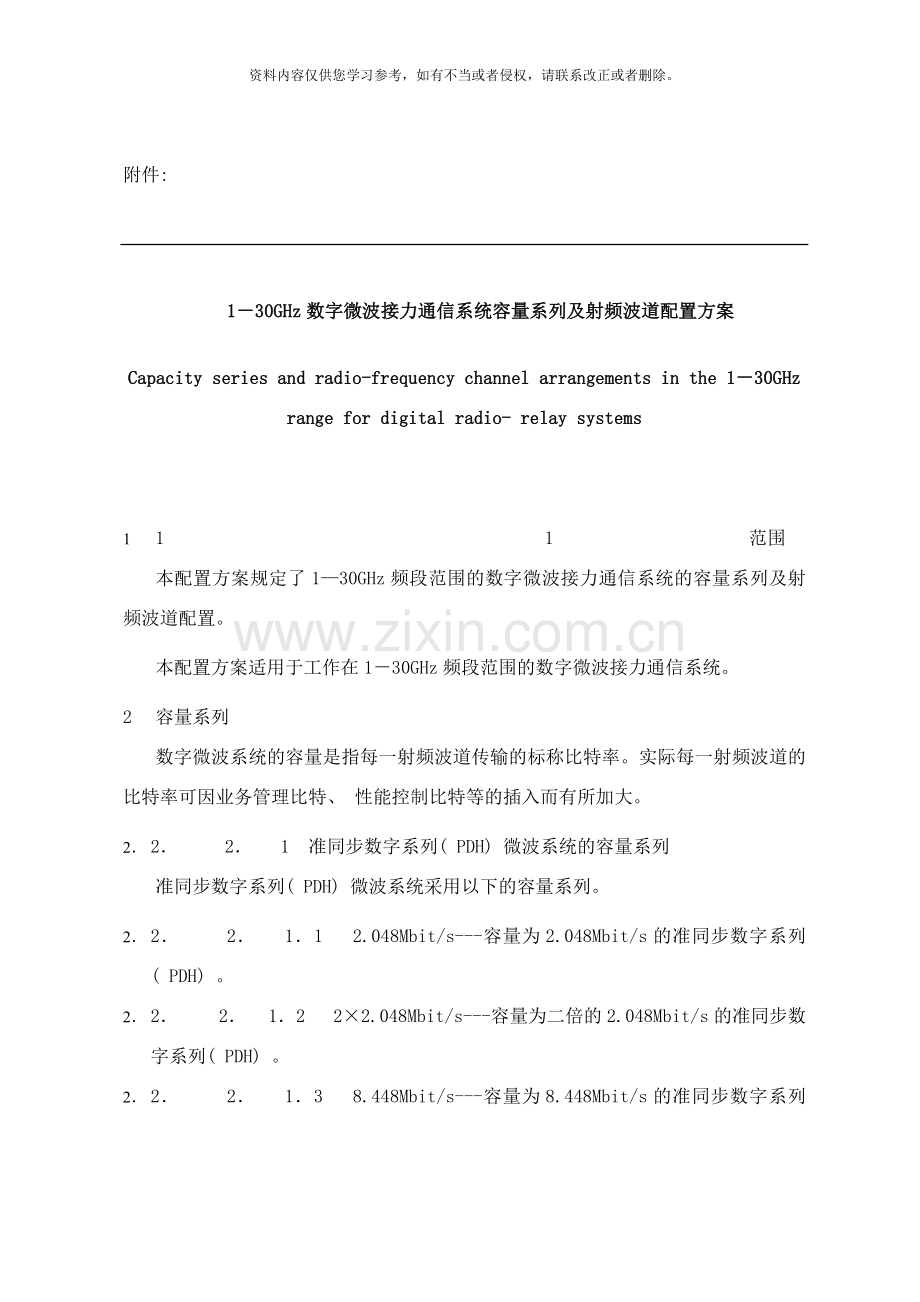

附件:

1－30GHz数字微波接力通信系统容量系列及射频波道配置方案

Capacity series and radio-frequency channel arrangements in the 1－30GHz range for digital radio- relay systems

1 1                     1           范围
本配置方案规定了1—30GHz频段范围的数字微波接力通信系统的容量系列及射频波道配置。
本配置方案适用于工作在1－30GHz频段范围的数字微波接力通信系统。
2 容量系列
数字微波系统的容量是指每一射频波道传输的标称比特率。实际每一射频波道的比特率可因业务管理比特、 性能控制比特等的插入而有所加大。
2． 2．   2．  1 准同步数字系列( PDH) 微波系统的容量系列
准同步数字系列( PDH) 微波系统采用以下的容量系列。
2． 2．   2．  1．1 2.048Mbit/s---容量为2.048Mbit/s的准同步数字系列( PDH) 。
2． 2．   2．  1．2 2×2.048Mbit/s---容量为二倍的2.048Mbit/s的准同步数字系列( PDH) 。
2． 2．   2．  1．3 8.448Mbit/s---容量为8.448Mbit/s的准同步数字系列( PDH) 。
2． 2．   2．  1．4 2×8.448Mbit/s---容量为二倍的8.448Mbit/s的准同步数字系列( PDH) 。

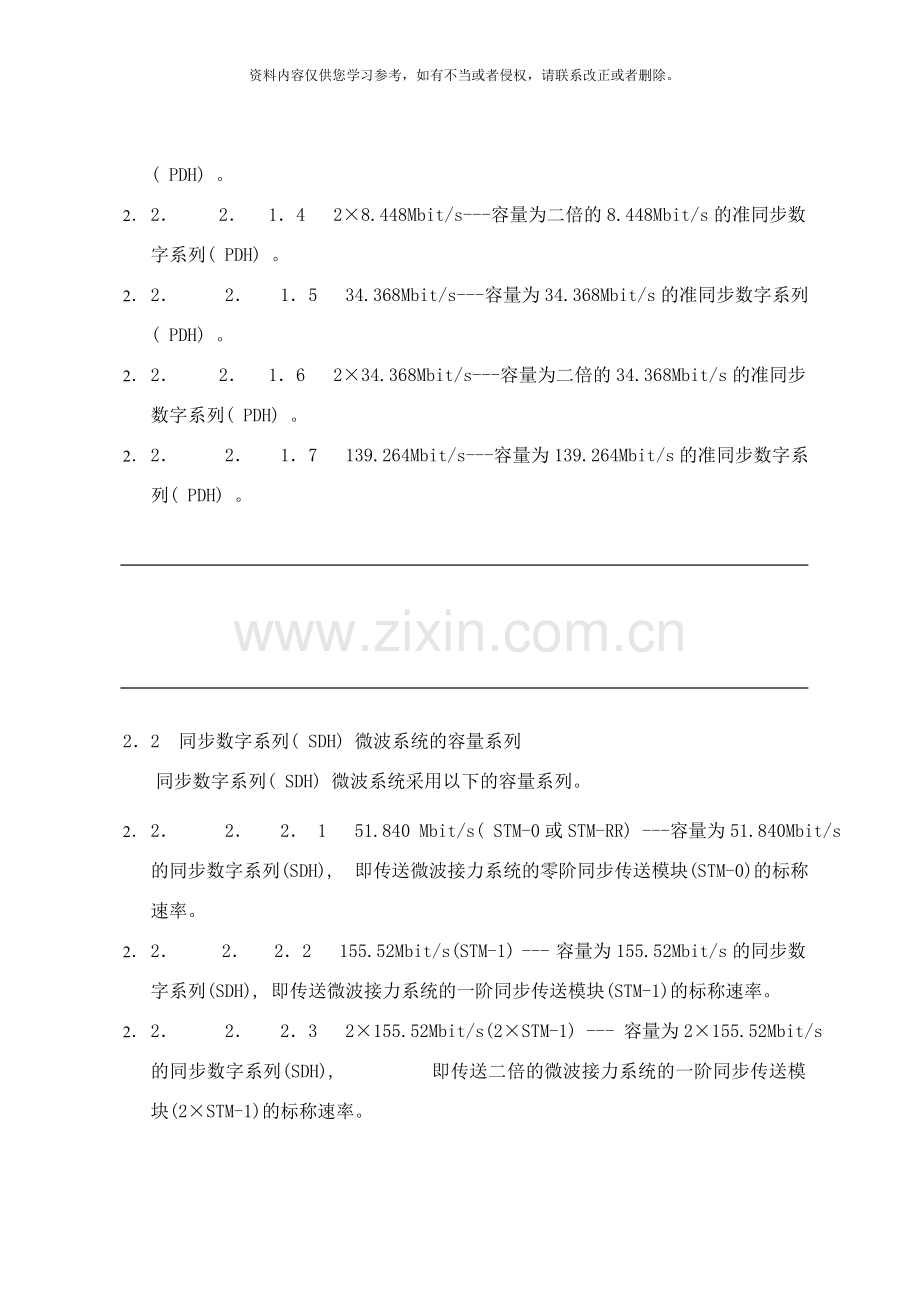

2． 2．   2．  1．5 34.368Mbit/s---容量为34.368Mbit/s的准同步数字系列( PDH) 。
2． 2．   2．  1．6 2×34.368Mbit/s---容量为二倍的34.368Mbit/s的准同步数字系列( PDH) 。
2． 2．   2．  1．7 139.264Mbit/s---容量为139.264Mbit/s的准同步数字系列( PDH) 。

2．2 同步数字系列( SDH) 微波系统的容量系列
同步数字系列( SDH) 微波系统采用以下的容量系列。
2． 2．   2．  2． 1 51.840 Mbit/s( STM-0或STM-RR) ---容量为51.840Mbit/s的同步数字系列(SDH), 即传送微波接力系统的零阶同步传送模块(STM-0)的标称速率。
2． 2．   2．  2．2 155.52Mbit/s(STM-1) --- 容量为155.52Mbit/s的同步数字系列(SDH), 即传送微波接力系统的一阶同步传送模块(STM-1)的标称速率。
2． 2．   2．  2．3 2×155.52Mbit/s(2×STM-1) --- 容量为2×155.52Mbit/s的同步数字系列(SDH), 即传送二倍的微波接力系统的一阶同步传送模块(2×STM-1)的标称速率。
2． 2．   2．  2．4 4×155.52Mbit/s(4×STM-1) --- 容量为4×155.52Mbit/s的同步数字系列(SDH),即传送四倍的微波接力系统的一阶同步传送模块(4×STM-1)的标称速率。
2． 2．   2．  2．5 622.080Mbit/s(STM-4) --- 容量为622.080Mbit/s的同步数字系列(SDH),即传送微波接力系统的四阶同步传送模块(STM-4)的标称速率。

3 3                 3         射频波道配置
3．1 符号
f0 --- 所占用频段的中心频率(MHz)。
fr --- 参考频率(MHz)。
fn --- 下半频带某射频波道的中心频率(MHz)。
fn′ --- 上半频带某射频波道的中心频率(MHz)。
n --- 为射频波道序号。

XS( MHz) --定义为在同一极化面上和在同一传输方向上, 相邻射频波道的中心频率之间的频率间隔。
YS( MHz) --定义为最近的去向与来向射频波道的中心频率之间的频率间隔。
ZS( MHz) --定义为最外边的那一个射频波道的中心频率与频带边缘之间的频率间隔; 在下面和上面的间隔数值不同的情况下, ZS1称下频率间隔, ZS2称上频率间隔。
DS( MHz) --定义为对每一对去向与来向射频波道的中心频率( 如fn和fn′ ) 之间的频率间隔。

3．2 3．2                                   3．2                  射频波道配置的三种方案
3．2．1 交替波道配置方案( 图1)

＇

3．2．2 同波道方式频带复用方案( 图2)

＇

3．2．3 交插方式频带复用方案( 图3)

3．3 选择射频波道配置方案的条件
波道配置的选择依赖于交叉极化鉴别率( XPD) 和净滤波鉴别率( NFD) , 它们被定义为:

3． 3．   3．  3．1 如果满足
( dB)
则, 交替波道配置方案能够采用;
3．3．2 如果满足
( dB)
则, 同波道方式频带复用方案能够采用;
3．3． 3．3．      3．3．   3 如果满足
( dB)
则, 交插方式频带复用方案能够采用。
式中:
XPDmin (dB) ----为在所要求的时间百分比内所达到的XPD的最小值;
( C/I) min(dB)----对所采用的调制方式能接受的载波干扰比( C/I) 的最小值;
NFDa (dB) ----在XS频率间隔上计算的净滤波鉴别率;
NFDb (dB) ---在XS/2频率间隔上计算的净滤波鉴别率;
XIF(dB) ----在被干扰接收机中采用了交叉极化干扰抵消( XPIC) 措施的XPD改进因子。
3．4 射频波道配置

3．4．1 1.5GHz频段微波接力系统射频波道配置表”( 见表1) ”
表1 1.5GHz频段微波接力系统射频波道配置表
工作频段GHz
频率
范围MHz
传输容量
( 举例)
Mbit/s
中心
频率f0
MHz
占用频带
MHz
工作波道数(对)
N
相邻波道间隔
MHz
最近的去向与来向波道中心频率间隔 (YS)
MHz
同一序号去向与来向波道中心频率间隔(DS)
MHz
各射频波道中心频率fn和的表示式 MHz
1.5
1427－1525
2.048
1476
98
48
1
2
49
fn =f0 －49+n
=f0 +n
n =1,2,3,….,48
1.5
1427－1525
2.048
1476
98
24
2
3
49
fn =f0 －49.5+2n
=f0－0.5+2n
n =1,2,3,….,24
1.5
1427－1525
2× 2.048

1476
98
12
4
5
49
fn=f0 －50.5+4n
=f0－1.5+4n
n =1,2,3,….,12
1.5
1427－1525
8.448
1476
98
6
8
9
49
fn =f0 －52.5+8n
=f0－3.5+8n
n =1,2,3,….,6
注: 1.5GHz频段的微波接力系统射频波道配置仅用于点对多点 。

3．4．2 4.0GHz频段微波接力系统射频波道配置表”( 见表2) ”
表2 4.0GHz频段微波接力系统射频波道配置表
工作频段GHz
频率
范围
MHz
传输容量
( 举例)
Mbit/s
中心
频率f0
MHz
占用
频带
MHz
工作波道数(对)
N
相邻波道间隔MHz
最近的去向与来向波道中心频率间隔(YS)
MHz
同一序号去向与来向波道中心频率间隔(DS)
MHz
各射频波道中心频率fn和的表示式 MHz
4.0
3600－4200
2× 155.52;
155.52
139.264
3900
600
9
30
80
320
fn=f0 －310+30n
=f0 +10+30n
n =1,2,3,….,9
4.0
3600－4200
4× 155.52;
2× 155.52;
155.52
139.264
3900
600
7
40
80
320
fn=f0 －320+40n
=f0 +40n
n =1,2,3,….,7
4.0
3800－4200
2× 155.52;
155.52
139.264
4003.5
400
6
29
68
213
fn=f0 －208+29n
=f0 +5+29n
n =1,2,3,….,6
注: 1. 模拟设备使用至 底止, 频率范围3800—4200MHz的配置同时停用。
2. 波道间隔为80MHz的传送大容量的系列, 将根据发展需要及时增设。

3．4．3 5.0GHz频段微波接力系统射频波道配置表”( 见表3) ”
表3 5.0GHz频段微波接力系统射频波道配置表
工作频段GHz
频率
范围MHz
传输容量
( 举例)
Mbit/s
中心频率f0
MHz
占用频带MHz
工作波道数(对)
N
相邻波道间隔MHz
最近的去向与来向波道中心频率间隔(YS)
MHz
同一序号去向与来向波道中心频率间隔(DS)
MHz
各射频波道中心频率fn和的表示式 MHz
5.0
4400－5000
4× 155.52;
2× 155.52;
155.52;
139.264
4700
600
7
40
60
300
fn=f0 －310+40n
=f0 －10+40n
n =1,2,3,….,7

3．4．4 6.0GHz频段(低段(L))微波接力系统射频波道配置表”( 见表4) ”
表4 6.0GHz频段(低段(L))微波接力系统射频波道配置表
工作
频段
GHz
频率
范围
MHz
传输容量
( 举例)
Mbit/s
中心
频率f0
MHz
占用频带MHz
工作波道数(对)
N
相邻波道间隔MHz
最近的去向与来向波道中心频率间隔 (YS)
MHz
同一序号去向与来向波道中心频率间隔(DS)
MHz
各射频波道中心频率
fn和的表示式
MHz
6.0(L)
5925－6425
2× 155.52;
155.52;
139.264;
2× 34.368
6175
500
8
29.65
44.49
252.04
fn=f0 －259.45+29.65n
=f0 －7.41+29.65n
n =1,2,3,….,8

3．4．5 6.0GHz频段(高段(U))微波接力系统射频波道配置表”( 见表5) ”
表5 6.0GHz频段(高段(U))微波接力系统射频波道配置表
工作
频段GHz
频率
范围
MHz
传输容量
( 举例)
Mbit/s
中心
频率f0
MHz
占用频带MHz
工作波道数(对)
N
相邻波道间隔MHz
最近的去向与来向波道中心频率间隔 (YS)
MHz
同一序号去向与来向波道中心频率间隔(DS)
MHz
各射频波道中心频率fn和的表示式
MHz
6.0(U)
6425－7110
4× 155.52;
2× 155.52;
155.52;
139.264;
6770
685
8
40
60
340
Fn=f0 －350+40n
=f0 －10+40n
n =1,2,3,….,8
6.0(U)
6425－7110
2× 155.52;
155.52;
139.264;
51.840;
6770
685
11
30
45
345
Fn=f0 －355+30n
=f0 －10+30n
n =1,2,3,….,11

注: 波道间隔为80MHz的传送大容量的系列, 将根据发展需要及时增设。

3．4．6 7.0GHz频段( 低段( L) 和高段( U) ) 微波接力系统射频波道配置表”( 见表6) ”
表6 7.0GHz频段( 低段( L) 和高段( U) ) 微波接力系统射频波道配置表
工作
频段GHz
频率
范围MHz
传输容量
( 举例)
Mbit/s
中心频率 f0
MHz
占用频带MHz
工作波道数(对)
N
相邻波道间隔MHz
最近的去向与来向波道中心频率间隔(YS)
MHz
同一序号去向与来向波道中心频率间隔(DS)
MHz
各射频波道中心频率fn和的表示式
MHz
7.0(L)
7125－7425
2× 155.52;
155.52;
139.264;
51.840;
7275
300
5
28
42
154
fn=f0 －161+28n
=f0 －7+28n
n =1,2,3,….,5
7.0(U)
7425－7725
2× 155.52;
155.52;
139.264;
51.840;
7575
300
5
28
42
154
fn=f0 －161+28n
=f0 －7+28n
n =1,2,3,….,5

3．4．7 8.0GHz频段(低段(L)和中段(M))微波接力系统射频波道配置表”( 见表7) ”
表7 8.0GHz频段(低段(L)和中段(M))微波接力系统射频波道配置表
工作
频段
GHz
频率
范围
MHz
传输容量
(举例)
Mbit/s
中心
频率f0
MHz
占用频带MHz
工作波道数(对)
N
相邻波道间隔MHz
最近的去向与来向波道中心频率间隔(YS)
MHz
同一序号去向与来向波道中心频率间隔(DS)
MHz
各射频波道中心频率
fn和的表示式
MHz
8.0(L)
7725－8275
2× 155.52;
155.52;
139.264;
2× 34.368;
8000
550
8
29.65
103.77
311.32
fn=f0 －281.95+29.65n
=f0 +29.37+29.65n
n =1,2,3,….,8
8.0(L)
7725－8275
51.840;
34.368;
2× 8.448; 8.448
8000
550
16
14.825
88.945
311.32
fn=f0 －281.95+14.825n
=f0 +29.37+14.825n
n =1,2,3,….,16
8.0(M)
8275－8500
51.840;
34.368;
2× 8.448; 8.448
8387.5
225
6
14
49
119
fn=f0 －108.5+14n
=f0 +10.5+14n
n =1,2,3,….,6
8.0(M)
8275－8500
8.448
2× 2.048; 2.048
8387.5
225
12
7
49
126
fn=f0 －108.5+7n
=f0 +17.5+7n
n =1,2,3,….,12

3．4．8 11.0GHz频段微波接力系统射频波道配置表”( 见表8) ”
表8 11.0GHz频段微波接力系统射频波道配置表
工作
频段
GHz
频率
范围
MHz
传输容量
(举例)
Mbit/s
中心
频率f0
MHz
占用频带MHz
工作波道数(对)
N
相邻波道间隔MHz
最近的去向与来向波道中心频率间隔(YS)
MHz
同一序号去向与来向波道中心频率间隔(DS)
MHz
各射频波道中心频率fn和的表示式 MHz
11.0
10700－11700
2× 155.52;
155.52;
139.264;
51.840
11200
1000
12
40
90
530
fn=f0 －525+40n
=f0 +5+40n
n =1,2,3,….,12
11.0
10700－11700
51.840;
34.368
11200
1000
23
20
90
530
fn=f0 －505+20n
=f0 +25+20n
n =1,2,3,….,23

3．4．9 13.0GHz频段微波接力系统射频波道配置表”( 见表9) ”
表9 13.0GHz频段微波接力系统射频波道配置表
工作频段GHz
频率
范围
MHz
传输容量
(举例)
Mbit/s
中心
频率f0
MHz
占用频带MHz
工作波道数(对)
N
相邻波道间隔MHz
最近的去向与来向波道中心频率间隔(YS)
MHz
同一序号去向与来向波道中心频率间隔(DS)
MHz
各射频波道中心频率fn和的表示式 MHz
13.0
12750－13250
155.52;
139.264;
51.840;
34.368
12996
500
8
28
70
266
fn=f0 －259+28n
=f0 +7+28n
n =1,2,3,….,8
13.0
12750－13250
51.840;
34.368;
2× 8.448; 8.448
12996
500
16
14
56
266
fn=f0 －245+14n
=f0 +21+14n
n =1,2,3,….,16
13.0
12750－13250
8.448
2× 2.048; 2.048
12996
500
32
7
49
266
fn=f0 －248.5+7n
=f0 +17.5+7n
n =1,2,3,….,32
13.0
12750－13250
2× 2.048; 2.048
12996
500
64
3.5
45.5
266
fn=f0 －245+3.5n
=f0 +21+3.5n
n =1,2,3,….,64

3．4．10 14.0GHz频段微波接力系统射频波道配置表”( 见表10) ”
表10 14.0GHz频段微波接力系统射频波道配置表
工作频段GHz
频率
范围MHz
传输容量
(举例)
Mbit/s
参考
频率fr
MHz
占用频带MHz
工作波道数(对)
N
相邻波道间隔MHz
最近的去向与来向波道中心频率(YS)
MHz
同一序号去向与来向波道中心频率间隔(DS)
MHz
各射频波道中心频率fn和的表示式
MHz
14．0
14249－14501
155.52; 139.264;
51.840;
34.368
11701
250
4
28
56
140
fn=fr+2534+28n
=fr +2674+28n
n =1,2,3,4
14．0
14249－14501
51.840;
34.368;
2×8.448
11701
250
8
14
42
140
fn=fr+2541+14n
=fr +2681+14n
n =1,2,3,….,8
14．0
14249－14501
8.448
2×2.048;
2.048

11701
250
16
7
35
140
fn=fr+2544.5+7n
=fr +2684.5+7n
n =1,2,3,….,16
14．0
14249－14501
2×2.048;
2.048
11701
250
32
3.5
31.5
140
fn=fr+2546.25+3.5n
=fr +2686.25+3.5n
n =1,2,3,….,32
3．4．11 15.0GHz频段微波接力系统射频波道配置表”( 见表11) ”
表11 15.0GHz频段微波接力系统射频波道配置表
工作频段GHz
频率
范围
MHz
传输容量
(举例)
Mbit/s
参考
频率fr
MHz
占用频带MHz
工作波道数(对)
N
相邻波道间隔MHz
最近的去向与来向波道中心频率(YS)
MHz
同一序号去向与来向波道中心频率间隔(DS)
MHz
各射频波道中心频率fn和的表示式
MHz
15．0
14500－15350
155.52; 139.264; 51.840;
34.368
11701
850
15
28
28
420
fn=fr+2786+28n
=fr +3206+28n
n =1,2,3,….,15
15.0
14500－15350
51.840;
34.368;
2×8.448;
11701
850
30
14
14
420
fn=fr+2800+14n
=fr +3220+14n
n =1,2,3,….,30
15.0
14500－15350
8.448
2×2.048; 2.048
11701
850
60
7
7
420
fn=fr+2796.5+7n
=fr +3216.5+7n
n =1,2,3,….,60
15.0
14500－15350
2× 2.048;
2.048
11701
850
120
3.5
3.5
420
fn=fr+2798.25+3.5n
=fr +3218.25+3.5n
n =1,2,3,….,120

3．4．12 18.0GHz频段微波接力系统射频波道配置表”( 见表12) ”
表12 18.0GHz频段微波接力系统射频波道配置表
工作频段GHz
频率
范围
MHz
传输容量
(举例)
Mbit/s
中心
频率f0
MHz
占用频带MHz
工作波道数(对)
N
相邻波道间隔MHz
最近的去向与来向波道中心频率间隔(YS)
MHz
同一序号去向与来向波道中心频率间隔(DS) MHz
各射频波道中心频率fn和的表示式
MHz
18.0
17700－19700
622.080
4×155.52;
2×155.52;
155.52;
139.264
18700

4
220
460
1120
fn=f0 －1110+220n
=f0 +10+220n
n =1,2,3,4
18.0
17700－19700
622.080
4×155.52;
2×155.52;
155.52 ;
139.264;
18700

7
110
460
1120
fn=f0 －1000+110n
=f0 +120+110n
n =1,2,3,……,7
18.0
17700－19700
2×155.52;
155.52;
139.264;
18700

15
55
350
1120
fn=f0 －1000+55n
=f0 +120+55n
n =1,2,3,……,15
18.0
17700－19700
155.52;
139.264;
51.840;
34.368;
18700

32
27.5
240
1092.5
fn=f0 –1000+27.5n
=f0 +92.5+27.5n
n =1,2,3,……,32
3．4．13 3．4．13                      23.0GHz频段微波接力系统射频波道配置表”( 见表13) ”
表13 23.0GHz频段微波接力系统射频波道配置表
工作频段GHz
频率
范围MHz
传输容量
(举例)
Mbit/s
中心
频率f0
MHz
占用频带MHz
工作波道数(对)
N
相邻波道间隔MHz
最近的去向与来向波道中心频率间隔(YS)
MHz
同一序号去向与来向波道中心频率间隔(DS)
MHz
各射频波道中心频率fn和的表示式 MHz
23.0
21200－23600
622.080;
4×155.52;
2×155.52;
155.52
22400
2400
10
112
224
1232
fn=f0 －1232+112n
=f0 +112n
n =1,2,3,……,10
23.0
21200－23600
2×155.52;
155.52
139.264;
51.840
22400
2400
40
28
140
1232
fn=f0 －1190+28n
=f0 +42+28n
n =1,2,3,……,40
23.0
21200－23600
51.840;
34.368;
2× 8.448; 8.448
22400
2400
80
14
126
1232
fn=f0 －1183+14n
=f0 +49+14n
n =1,2,3,……,80
23.0
21200－23600
8.448
2× 2.048; 2.048
22400
2400
160
7
119
1232
fn=f0 –1179.5+7n
=f0 +52.5+7n
n =1,2,3,……,160
23.0
21200－23600
2× 2.048;
2.048
22400
2400
320
3.5
115.5
1232
fn=f0 –1177.75+3.5n
=f0 +54.25+3.5n
n =1,2,3,……,320
