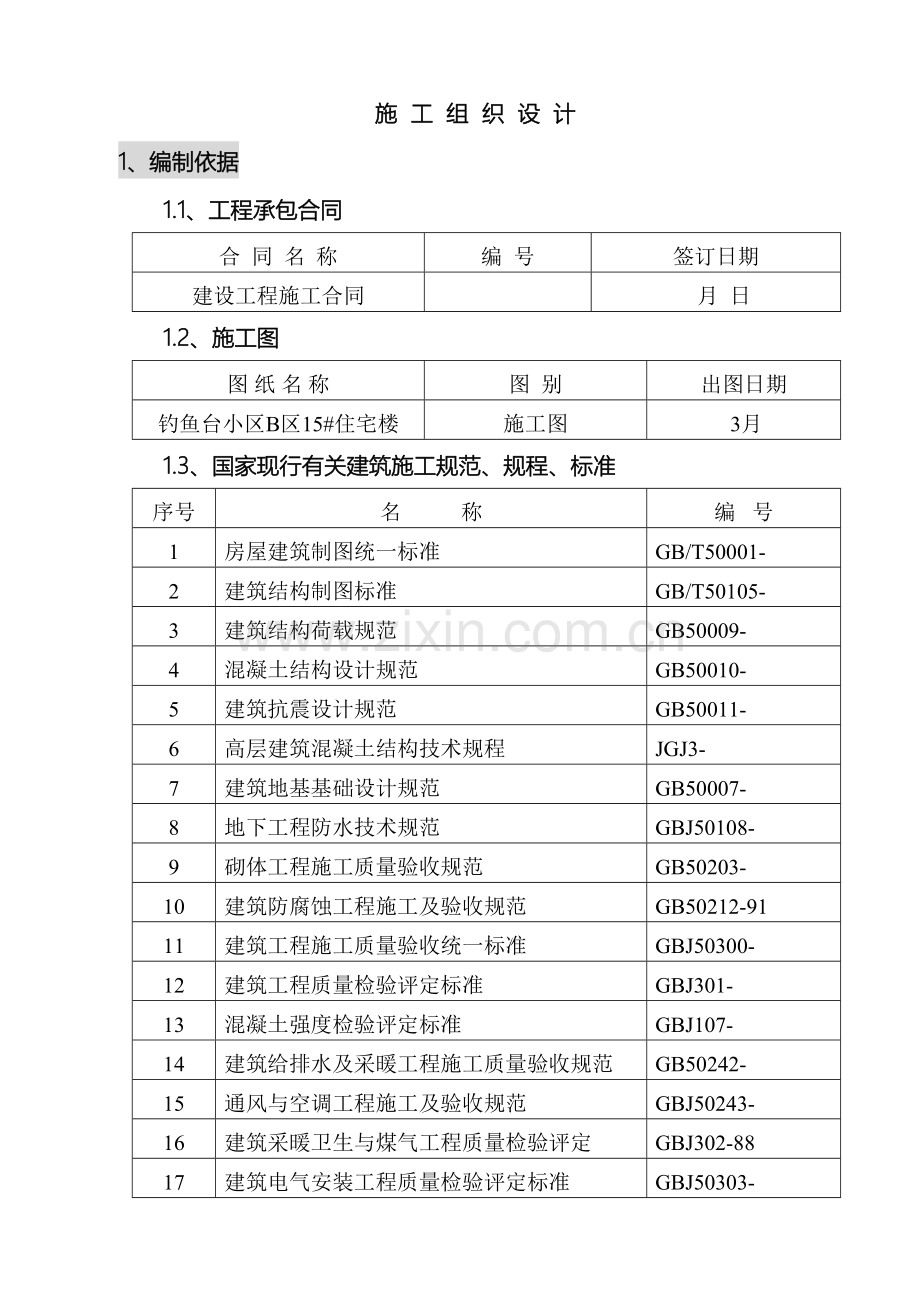

施 工 组 织 设 计
1、编制依据
1.1、工程承包合同
合 同 名 称
编 号
签订日期
建设工程施工合同

月 日
1.2、施工图
图 纸 名 称
图 别
出图日期
钓鱼台小区B区15#住宅楼
施工图
3月
1.3、国家现行有关建筑施工规范、规程、标准
序号
名 称
编 号
1
房屋建筑制图统一标准
GB/T50001-
2
建筑结构制图标准
GB/T50105-
3
建筑结构荷载规范
GB50009-
4
混凝土结构设计规范
GB50010-
5
建筑抗震设计规范
GB50011-
6
高层建筑混凝土结构技术规程
JGJ3-
7
建筑地基基础设计规范
GB50007-
8
地下工程防水技术规范
GBJ50108-
9
砌体工程施工质量验收规范
GB50203-
10
建筑防腐蚀工程施工及验收规范
GB50212-91
11
建筑工程施工质量验收统一标准
GBJ50300-
12
建筑工程质量检验评定标准
GBJ301-
13
混凝土强度检验评定标准
GBJ107-
14
建筑给排水及采暖工程施工质量验收规范
GB50242-
15
通风与空调工程施工及验收规范
GBJ50243-
16
建筑采暖卫生与煤气工程质量检验评定
GBJ302-88
17
建筑电气安装工程质量检验评定标准
GBJ50303-
18
通风与空调工程质量检验评定标准
GBJ304-88
19
火灾自动报警系统设计规范
GB50116-98
20
电气装置安装工程电梯电气装置施工及规范
GB50182-93
21
钢筋焊接验收规范
JGJ18-96
22
回弹法检测砼抗压强度技术规程
JGJ/T23-
23
钢筋机械连接通用技术规程
JGJ107-
24
建筑施工安全检查评定标准
JGJ59-88
25
建筑机械使用安全技术规程
JGJ33-
26
施工现场临时用电安全技术规范
JGJ46-88
27
民用建筑电气设计规范
JGJ/T116-92
1.4、相关法律、法规、文件
序号
名 称
备 注
1
《中华人民共和国建筑法》
1997年11月1日第八届全国人大常委会第二十八次会议经过
2
《建设工程质量管理条例》
1月10日国务院第25次常务会议经过
3
《工程资料管理条例》

4
《中华人民共和国环境保护法》
1989年12月26日第七届全国人民代表大会常务委员会第11次会议经过
注：本工程施工除满足本表所列规范和规程外，尚应按国家、部委及地方制定的设计和施工现行标准、规范和规程执行。
1.5、使用的主要图集
《建筑物抗震构造详图》03G329-1、03G329（一）～（九）；
《混凝土结构施工图平面整体表示法制图规则和构造图集》03G101-1，2；04G101-3，4；
《建筑电气通用图集92DQ》；
《民用建筑给排水设计规范‹91SB›华北地区通用图集》；
1.6、工程条件
红山桥北钓鱼台小区B区15#住宅楼，位于赤峰市红山区桥北镇。东西长34.98米，南北宽20.28米。占地面积529m²，建筑面积约11196m²，主体设计高度为56.1m，地上十八层局部设设备间，地下二层高为3. 0米,地下一层2.65m，一层层高3.0米,住宅层高3.0米。
2、工程概况
2.1、结构设计概况（见表）
序号
项 目
内 容
1
土质情况
见地勘报告
2
地基承载力
190KPa
3
场地类别
Ⅱ类
4
基础形式
筏板基础
5
结构形式
钢筋混凝土剪力墙结构
6
场地标准冻深
-1.80米
7
地下防水等级
二级防水等级
8
结构抗震等级、裂度
抗震设防烈度：七度
9
屋盖结构形式
平屋面现浇板
10
混凝土强度等级
基础垫层
C15
地下室
C30S6, C30
主体
C25
11
钢筋接头类别
电弧焊
12
二次结构砌筑围护
陶粒砌块

2.2建筑设计概况
序号
项 目
内 容
1
建筑面积
11196㎡
2
建筑物高度
56.1米
3
层 数
地下2层；地上18层
4
标准层高
3.0 m
5
±0.000标高
561.5
3、施工部署
3.1、项目经理部组织机构
施工过程中严格按照项目法进行施工管理，实行项目经理施工负责制，实施全面全过程的管理。项目部组织机构见附表。
项目部各级管理部门职能：
3.1.1、项目经理对安全与生产工作全权负责，对现场各施工部门有直接领导权，定期组织召开安全生产会议，协调各部门工作，协调与建设、设计、监理以及社会各方面关系。对项目的安全、质量、成本实行最高级别的
3.1.2、工程技术组职责：
① 组织编制工程施工组织设计、施工方案、作业设计、技术组织措施、项目质量计划及月、旬计划。
② 组织现场总平面布置规划及日常管理工作。
③ 负责分部分项工程项目的划分，实行一级专检，督促检查产品和状态标识的实施。
④ 组织设计交底和图纸会审工作。
⑤ 根据工程要求组织对特殊过程、关键部位的监控。
⑥ 组织地基基槽、基础、框架结构、地面等砼浇筑前的联合检查以及各专业中间交接的检查验收。
⑦ 负责单位工程质量检验评定和质量保证资料的核查。
⑧ 配合内外质量、监督部门检查，做好对施工过程的检查活动，负责质量问题的处理，做好纠正和预防措施的组织与实施以及监督成品保护措施的实施。
⑨ 负责工程材料及半成品的检验试验和管理工作。
⑩ 负责工程进度、质量、安全、文明施工的管理。
⑪ 负责工程任务的分配和对作业层工程进度的质量考核。
3.1.3、物资设备供应组职责：
① 负责对物资的供应进行商品评价。
② 根据各种材料计划的数量、规格、品种进行采购。
③ 负责将复验合格材料运抵现场和标识管理。
④ 负责工程所需周转料具的租赁。
⑤ 负责定额发料补充与材料核算。
项目主管
项目经理
项目副经理
技术负责人
物资供应组
综合办公组
工程技术组
经
营
组
操作作业组
工程实体
施工员
⑥ 负责仓库管理和废旧余料的回收管理。

3.2、工程目标
3.2.1、质量方针、质量目标
质量方针为：一流管理、一流质量、一流服务
质量目标为：分部分项工程一次验收合格率100%，质量评定等级为合格。
3.2.2、工期目标
本工程工期要求控制在合同工期以内，提前完成合同范围内的所有施工内容。
开工日期： 4月20日
±0.000以下结构完工日期： 6月10日
结构封顶日期： 10月30日
3.2.3、安全目标
确保无重大工伤事故，杜绝死亡事故；轻伤频率控制在2‰以内。

3.2.4、文明施工目标
创立赤峰市建筑工程安全文明样板工地，做到让业主满意。
3.3、施工总工艺流程
3.3.1、结构工程施工总顺序
屋 面

装修工程
竣工验收
主体结构
基 础
验收合格 验收合格

回 填
主体结构

3.3.1.1、地下结构施工工艺流程
定位抄平放线→机械挖土、人工清槽、验槽→回填级配砂石→地下室底板防水施工→垫层施工→基础底板、基础梁钢筋绑扎→水电管线预留预埋→插墙、柱钢筋→基础梁模板支设→浇捣基础混凝土→混凝土养护、弹线→绑扎地下一层墙、柱钢筋→水电管线预留预埋→支地下二层墙、柱模板→浇筑地下二层墙、柱混凝土→养护、拆地下二层墙柱模板，抄100cm水平控制线→支地下二层主、次梁底模→绑主次梁钢筋→支地下二层主、次梁模、顶板模板→绑地下二层顶板钢筋→水电管线预留预埋→浇地下二层顶板混凝土→养护、放线地下室外墙防水→基槽回填土。同地二层工序支地下一层模板、钢筋、浇注砼，流程。
3.3.1.2、主体结构施工工艺流程
墙、柱钢筋绑扎→墙、柱模板支设→墙、柱混凝土浇筑→养护，墙柱模板，抄100cm水平控制线→主、次梁底模支设→主次梁钢筋绑扎→主、次梁

侧模、顶板模板支设→顶板钢筋绑扎→水电管线预留预埋→顶板混凝土浇筑→养护、放线→……
3.3.2、屋面工程施工工艺流程
屋面找平层→屋面保温层→屋面找坡层→屋面防水层
3.3.3精装修工程施工艺流程
门窗框安装→门窗扇安装→墙面装饰→楼地面面层
3.4、任务划分
3.4.1总包合同范围
土方工程、结构工程、门窗工程、抹灰工程、屋面工程、涂料工程、防水工程、电气照明工程、给水与排水工程、采暖工程、通风、空调工程、消防工程。
3.5施工进度计划
3.5.1、施工进度计划编制原则
为了优质、高效地完成施工任务，保证各施工速度目标的顺利实现，确保正常工期，优质、高效地交付使用，本项目施工进度计划依据以下内容进行编制：
（1）合同要求；
（2）合理的配置资源；
（3）采用先进施工技术、加大机械化施工程度和实施标准化管理；
（4）有效利用公司的整体优势，完善进度计划管理体系；
（5）从建设单位利益出发，依据本工程特点，结合我公司技术、资源状况等确定。
3.5.2、施工总进度计划
详见总施工进度控制计划

4、施工准备工作和资源计划
4.1、施工准备工作
4.1.1、技术准备
4.1.1.1、图纸、图集、规范、规程等
组织有关人员认真熟悉审阅施工图纸，领会设计意图，做好图纸会审。对发现的设计问题在施工前尽早与设计、监理单位联系解决。
配齐本工程所需图集、规范、规程、标准、法规等，并组织相关人员认真学习。
施工前编写好各分部项目工程施工技术方案及作业指导书，对专业分包单位施工方案进行审核。编制过程控制计划，纠正和预防措施；编制和审定材料、送审计划和材料需用计划。
4.1.1.2、器具配置
现场设置二台塔吊，QTZ40、QTZ40A型，臂长48m；塔吊主要满足钢筋、模板、屋面材料的吊装需要。（塔吊布置位置详见施工现场平面布置图）地下室部分除用塔吊吊运钢筋、模板外，用一台90型砼拖泵解决混凝土的垂直输送和水平输送。
主要机械设备投入详见下表:
现场办公设备配置
序号
名 称
规格、型号
单位
数量
1
办公桌椅
1500×800
套
10
2
台式电脑
达硕
台
1
3
打印机
HP
台
1
基础、主体、装修阶段施工主要设备配置
序号
名 称
规格、型号
单位
数量
1
固定式塔吊
Tc4807
台
1
2
混凝土输送地泵

台
1
3
电焊机

台
5
4
钢筋切断机
40
台
1
5
钢筋弯曲机
40
台
2
6
木工圆锯

台
1
7
插入式振捣器

套
5
8
蛙式打夯机

台
3
9
空气压缩机

台
1
10
搅拌机（砂浆、砼）

台
1
11
消防泵

台
1
12
施工电梯

座
1
13
电动砂轮切割机

台
2
14
手电钻

台
2
15
电锤

台
3
16
角向磨光机

台
2
17
射钉空压泵

台
2
检验、测量和试验设备一览表
名 称
分级
数量
使用特征
检定周期
50m钢卷尺
B
2
技术质检计量
试验用
一年后换新
坍落度筒
C
1
试验用

J6经纬仪
B
1
测量放线
24个月
DS3水准仪
B
2
抄平、放线
24个月
靠尺
C
2
质检用

楔型塞尺
C
2
质检用

台称
A
2
材料衡量
12个月
温度计
C
2
试验用

有功电度表
B
10
内部核算用
36个月
水表
B
3
内部核算用
36个月
压力表
C
1
施工用

兆欧表
A
1
质检用
12个月
接地电阻测试仪
A
1
质检用
12个月
钳形电流表
A
1
质检用
12个月
机电安装主要设备设置
序号
机具名称
规格
单位
数量
1
电动液压煨弯

台
2
2
电动开孔器

个
2
3
绝缘摇表

台
1
4
万用表

台
1
5
交直流电焊机

台
6
6
移动电箱

台
8
7
接地摇表

台
1
8
手动套丝机

台
4
9
手动弯管器

台
4
10
压力钳及案子

台
4
11
砂轮切割机

台
4
12
气焊工具

套
4
4.1.1.3、技术工作计划
过程检验（工序检验）计划
（1）隐检
、地基验槽；
、毛石砼垫层
、地下室底板防水层施工
、基础底板钢筋电弧焊连接、钢筋绑扎；
、地下室墙柱钢筋绑扎，地下室顶板钢筋绑扎；
、地下室外墙防水；
、地下室基槽回填土，地下室房心回填土；
、主体结构墙柱钢筋绑扎，主体结构顶板钢筋绑扎；
、屋面防水层，厕浴间防水；
（2）预检
、工程定位测量；
、基槽验线；
、地下垫层底板上放线；
、地下室各段墙柱模板，地下室各段顶板模板，地下一层平面控制线，50cm水平线；
、主体结构墙柱模板、顶板模板，主体结构平面控制线，50cm水平线。
、地下结构施工缝留置，主体结构施工缝留置。
资料归档计划
施工试验计划、施工资料计划、原材料试验计划、原材料检验计划、监理申报表使用方法等文件。
由技术资料员归档的竣工资料清单
序号
竣工资料文件名称
建设
监理
施工
档案馆
1
建设工程规划许可证
√
√
√
√
2
施工组织设计、施工方案、技术交底

√

3
施工日志

√

4
地基钎控记录及平面布点图
验槽及地基处理记录
√

√
√
5
设计交底记录、设计变更、工程洽商记录
√
√
√
√
6
砖、水泥、砂、石、钢筋、防水材料、隔热保温材料

√
原材试验报告
砖出厂合格证和试验报告
水泥出厂合格证和试验报告
砂子试验报告、碎（卵）石试验报告
钢筋（材）出厂合格证和试验报告
焊条出厂证明
防水材料出厂合格证和试验报告
隔热保温材料合格证
√

√
√
7
素土、灰土、砂浆、混凝土、钢筋焊接、混凝土抗渗试验报告汇总表

√
施工试验报告
素土、灰土干容重试验报告
静载试验报告
混凝土试块强度试验
钢筋焊接试验
防水工程试水试验
√

√

8
施工记录
烟（风）道检查记录
沉降观测记录
冬期施工测量记录
√

√

9
工程定位测量记录
√
√
√
√
10
预检记录

√

11
隐检工程验收记录
√

√
√
12
防水工程检验记录
√

13
工程质量施工处理记录
√

√
√
14
基础、结构工程验收记录
√

√
√
15
单位工程质量综合评定表
√

√
√
16
单位工程验收记录
√

√
√
17
工程质量竣工核定证书
√

√
√
18
分项工程质量评定表

√

19
新型建筑材料
√

√
20
施工新技术

√
√
4.1.1.4、新技术、新材料、新工艺、新设备应用计划
一、新型建筑防水应用技术
经过对防水新材料、新工艺的应用以及我公司在这方面的施工经验，可确保本工程防水的施工质量。
二、商品混凝土泵送技术
本工程结构将全部采用商品混凝土泵送，固定式拖泵输送，从而加快施工周期。
3.1.2、施工现场准备工作
3.1.2.1、定位测量
根据本工程轴线坐标和当地城市导线点，在场区引测3个控制点，一次性建立统一的平面施工控制网。对引入现场的控制点，以钢柱作标记，并用混凝土浇注保护，要求埋深1.5m，测定高程作为工程定位放线的依据，精度限差要求如下表：
等级
导线长度
平均边长
测角误差
方位角闭合差
导线相对闭合
二等
1.0（km）
200（m）
±10（"）
±20（n）1/2（"）
1/10000
根据引入现场的导线控制点，沿距建筑物开挖线约1米远位置测设各轴线方向控制基准点，埋设外控基准点，要求埋深0.5m，并浇注混凝土稳固。
3.1.2.2、临时供水、供电、供热
一、用水量计算
（1）现场临时用水
q1=K1ΣQ1×N1 T1×t × K2 8×3600
式中q1——施工用水量（K/S）
K1——未预计的施工用水系数
Q1—— 年（季）度工程量（以实物计量单位表示）
N1——施工用水定额
t——每天工作班数 取1.5
K2——用水不均衡系数
本工程施工用水量主要集中于砼浇注工程。
q1=1.15×100×21×1.5(400+500)/(45×1.5×8×3600)=1.677L/S
（2）施工机械用水量计算
Q2=K1ΣQ2N2× K3 8×3600
式中q2——机械用水量（K/S）
K1——未预计的施工用水系数
Q2—— 同一种机械台数
N2——施工机械台班用水定额
本工程无大型施工用水设备，该部分用水量可忽略不计。
（3）施工现场生活用水量计算
q3= p1×N3×K4 t×8×3600
式中q3——施工现场生活用水量（L/S）
P1——施工现场高峰昼夜人数
N3——施工现场用水定额（20-60L/人×班）
t——每天工作班数 取1.5
K4——施工现场用水不均衡系数
因此q3=687×40×1.5/1.5×8×3600=0.954L/S
（4）生活区生活用水量
q4= P2×N4×K5 24×3600
式中q4——生活区生活用水量（L/S）
P2——生活区居民人数（按300人考虑）
N4——生活区昼夜全部生活用水定额（100-200L）
K5——生活区用水平均衡系数
q4=300×110×2/24×3600=0.76L/S
（5）消防用水（q5）
经查表可知q5=10L/S
（6）总用水量（Q）
q1+ q2+ q3=1.677+0.954+0.76=3.391 L/S< q5
Q= q5+0.5(q1+ q2+ q3)=10+0.5×3.391=11.69L/S
（7）供水管径计算：(取V=2.5M/S)
（8）现场施工供水管径：
d1=√ 4Q 3.14×V×1000=√ 4×11.69 3.14×2.5×1000=0.077m
经以上计算，业主提供水源ф80管道能满足现场施工用水量。
二、现场临时用电
现场临电从变压器接至施工现场总配电房，主电缆为VV30-3×240+1×120架空布置。
施工现场采用总配电箱、分配电箱、楼层配电箱三级配电箱制及三相五线制供电方式，沿围墙或埋地必要时可采用高架等方式引进各分配电箱。
设备名称
单位
数量
功率（KW）
塔吊QTZ40
台
1
47.2
砼输送泵
台
1
90
砼搅拌机
台
1
70
电焊机
台
4
88KVA
钢筋弯钩机
台
2
6
钢筋切断机
台
1
3
砂轮切割机
台
2
2.2
木工圆盘锯
台
1
2.2
蛙式打夯机
台
2
6
砼振动机
台
4
8.8
抽水泵
台
1
6
二、负荷明细表：
以上机械安全及保养措施，按“+”字作业“紧固润滑、清洁、调整、防护”。合计总功率ΣP=316.1（KW）照明用电按10%计算。
总负荷计算：动力需要系数K取0.6，电动机平均功率因数COSΦ取0.75
P施=（1.1×KΣP/COSΦ）×1.1
=（1.1×0.6×316.1/0.75）×1.1
=306（KVA）
选用变压器容量为315KVA，因此供电电源能满足施工要求。
现场临水、临电、临热布置：
现场设水泵房1个，配电房1个，所有水管形成环路。现场供电采用三相五线制。具体位置详见施工平面布置图。
4.2、各种资源需要量计划
4.2.1、劳动力需要量及进场计划
劳动力需要量及进场计划
地下结构施工阶段
序号
岗位名称
人数
备注
1
木工
60

2
钢筋工
40

3
砼工
30

4
防水工
6

5
架子工
10

6
焊工
5

7
机修、机操工
5

8
电工、水工
5

9
放线工
6

10
安装工
5

11
管理、后勤
10

主体结构施工阶段
1
木工
50

2
钢筋工
30

3
砼工
25

4
瓦工
30

5
防水工
6

6
架子工
10

7
焊工
5

8
机修、机操工
3

4.2.2、安装机械投入及进场计划
机电安装主要设备设置
序号
机具名称
规格
单位
数量
备注
1
电动开孔器

个
2

2
绝缘摇表

台
1

3
万用表

台
1

4
交直流电焊机

台
4

5
移动电箱

台
8

6
接地摇表

台
1

7
手动套丝机

台
3

8
手动弯管器

台
3

9
压力钳及案子

台
3

10
砂轮切割机

台
4

11
气焊工具

套
4

12
手动试压泵
1.6MPa
台
4

13
电动试压泵
DSY5013
台
4

14
电动割管机
TQ100-A
台
1

5、施工现场总平面布置
5.1、现场出入口及围墙布置
现场围墙采用240砖墙当甲方无特殊要求时，按公司CI要求设置宣传标志。
在现场西侧开设大门2处，大门宽4.6m。设置位置详见施工总平面布置图。
5.2现场道路布置
因施工现场场地狭窄现场只能设置人行通道，进货道路设置成砼道路，做法为基层土夯实，150厚C20混凝土面层。（见施工现场总平面布置图）
5.3、现场机械、设备的布置
根据本工程的特点、现场平面情况以及建筑物的地下结构布局形式、地上结构形式和结构尺寸等因素，考虑在现场布置1台塔吊，TC4807,臂长48m。
5.4、办公区、生活区设施布置
根据施工现场实际情况，生活区、办公区与加工场分开。
5.5、现场临水布置
临时用水从市政管网接入，根据建设单提供的资料，接入点在现场。（具体位置详见平面布置图）
临水经泵房加压后送入现场临水管网，送入临水管网的水压力为4MPa。
现场临水干管采用80镀锌管，成环线布置，直埋敷设，管线距坑边不小于1.5米，埋深不小于100cm，埋管位置距结构边缘2.3米，应严格控制。支管采用D48钢管，施工区域内部采用支管引入管网，引入时应考虑上部结构施工时立管向上的位置。地上结构施工时供水立管与结构跟进。具体布置详见现场临水布置图。
5.6、现场临电布置
临电线路采用电缆引入、引出。电缆敷设为主，工地现场设配电室、值班
室，配电室电源由变压器低压配电箱引入，配电室与各开关箱连接电源线，采用三相五线制电缆输送，TN—S系统保护，电气设备实行一机一闸三保险供电。
6、主要分部（分项）工程施工方式
6.1、施工定位测量
工程开工前，对场区水准点及规划红线图进行全面复查，复查须经监理，业主和设计批准认可，方可施工。施工现场测量工作由专人负责并上报阶段测量成果，测量仪器一览表
仪 器 名 称
数量
用 途
备 注
TDJ6型光学经纬仪
1台
平面控制轴线投测

DZJ3型激光垂仪准仪
1台
控制点及轴线竖向投测

DS3水准仪
1台
标高传递
备 用
DSZ3-A32型水准仪
1台
标高传递

50米钢卷尺
2把
轴线测量
一要备用
6.1.1、平面控制网测设
平面控制先从整体考虑，遵循先整体，后局部，高精度控制低精度的原则，控制点选在通讯条件良好，安全易保护的地方，并布设平面控制网及平面控制图。
6.1.2轴线控制网测设
主轴线控制网依据来主提供的红线点，使用J2JD激光经纬仪进行施测。控制网的精度见下表要求：
等 级
测角中误差
边长丈量相对中误差
一 级
±9"
1/24000
6.1.3轴线控制网的加密
经校测精度指标符合要求后，根据施工流水段的划分，对主轴线控制网进行加密，以满足施工需要，加密方法在原主轴线方向上采用插法进行。
6.1.4高程控制网的布设
为保证建筑物竖向施工的精度要求，在场区建立高程控制网，以此处作为保证施工竖向精度控制的首要条件。根据场区业主提供的水准点，布设场区高程控制网。高程控制网的等级拟布设三级符合水准。
水准测量技术要求见下表
等级
每千米高差中误差（mm）
路线长度KM
水准仪型号
水准标尺
观测次数
符合闭合差（mm）
三级
6
<50
DS3
双面
往返各一次
±10
6.1.5水准点的埋设及观测的技术要求
场区内设3个水准点，约距离在50～100米之间，各点间互相通视，墙水准点选设在稳定的建筑物上，点位便于查找。
观测技术要求见下表
等 级
水准仪型号
视线长度
前后视距视差
前后视距视积累差（m）
视线离地面最低高度（m）
基辅分划读数差（mm）
基辅分划所测高差之差（mm）
三 级
DSZ3-A32
≤75
≤2
≤5
0.3
2.0
3.0
6.1.6基础平面轴线投测
根据基坑边上的轴线控制桩，将TDJ6型光学经纬仪架设在控制桩位上，经对中整平后，后视同一方向桩（轴线标志），将所需的轴线投测到施工的平面
层上，在同一层上投测的纵横线各不得少于2条，以此作角度，距离的样核。校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。在各楼层的轴线设测过程中，上下层的轴线而且竖向垂直偏移不得超过3mm。施工过程中，施工平面测量工作完成后，进入竖向施工。墙体拆模后，在墙体立面抄测至建筑+50线，以供下道工序的使用，每一层平面或每段轴线测设完后，进行自检。自检合格后由项目测量人员进行专检，合格后向监理报验。自检时。重点检查轴线间距，纵横线交角，保证几何关系正确。
验线允许偏差如下
L<30
允许偏差±5mm
30m<L<60m
允许偏差±10mm
轴线的对角尺寸允许偏差为边长误差√2 倍，外廓轴线夹角的允许误差为1′。
6.1.7 ±0.000以下部分标高控制
联测高程控制网点，判断场区内水准点是否被碰动，联测确认无误后，向基坑内引测标高。为保证竖向控制的精度要求，每层标高基准点必须正确测设，同一平面层上引测的高程点不少于3个，并做互相校核，校核后三点校差不得超过3mm，取平均值做为该平面施工中标高的基准点，基准点标在便于保存的位置。根据基坑情况，在基坑内埋置标桩，将高程引测到标桩上，用红“▽”标志，标明绝对高程和相对标高，要联测校核，精度要求如下：层高标高测量偏差不得超过±3mm，总高H>90m，偏差<±20mm。
6.1.8 ±0.000以上部分轴线校测
平面控制采用内控法：在首层平面施测前，采用TDJ6型光学经纬仪对原地面控制桩位进行一次校测，校测合格后，将控制主轴线投测到首层平面上，并对边角值进行校测，边角的各项精度必须符合下表规定：
等 级
测角中误差（"）
边长相对中误差
二 级
±12
1/15000
基准点采用红油漆标志用钢钉在砼面层上，并用砖砌围护好，严禁在控制桩1m2范围内堆放钢筋、模板、钢管等杂物，严禁任何人用物体砸、撬钢钉。
±0.000以上各层板在各控制点的正上方相应位置预留200×200孔洞。（激光束通孔）。预留洞口严禁覆盖，并严防杂物以预留洞口坠落。各层预留洞必须准、垂直贯通。
轴线投测方法
采用DZJ3激光垂准仪及接收靶，将DZJ3激光垂准仪架在首层控制点上，接收靶放在投测楼层面的相应预留洞口，架设好DZJ3激光垂准仪后，打开发光电源，将光线投测到所需楼层面上，调整光束得到最小光斑，适当挪动接收靶，接收靶的“+”字交点移出激光斑点上，轻轻转动DZJ3激光垂准仪照准部，激光斑在接收靶扫描成一个小圆点，取小圆中心点为标准点，依次投下一点，直到所需控制点投测完毕。将TDJ6型光学经纬仪架设在接收靶上，后视较长边，依次投测出主轴线，然后再校核主轴线轴跨及夹角。各边角需符合施工规范要求后，再测定其它各轴线。
激光光斑圆的直径允许偏差（接收靶上的允许偏差）为±10mm。投测面内轴线允许偏差如下：
轴线间距（m）
允许偏差（mm）
L<30
±5mm
30<L<60
±10mm
6.1.9 ±0.000以上部分标高传递
场内测设的水准点，每隔一个月时间应联测一次，检测后的数据必须作分析，保证水准点使用的准确性，在首层平面上传递标高的位置布设基本传递高程点，用水准仪往返测，测设合格后，用红色油漆标记“▽”，并在旁边标注建筑标高，以红“▽”上顶线为标高基准，同一平面内用红“▽”不少于三个，红“▽”设在同一水平高度。在施测各层标高时，后视其中的两个红“▽”上顶线以作校核。各层标高传递均利用首层红“▽”上顶线为标高基准。用检定合格定的钢尺向上引测，并在校测层标记红“▽”，校核合格后，方可在该层施测。
进场的仪器设备，必须检定合格且在有效期内，标识保存完好，加强现场内的测量桩点的保护，所有桩点明确标识，防止用错和破坏。
6.1.10沉降观测
建筑物的垂直位移（沉降）观测，是根据所埋设的专用水准基点进行的，是测算建筑物沉降量的基准点。因此，这些标志坚固、稳定，点的埋设应在工程地基压力传播范围以外，要求在场区埋设基准点一组，不得少于三个。其目的在使用过程中，作精度校核。
埋设点可使用周边已稳定的老建筑物，在墙上埋点，作为墙上临时基准点。
待在场内埋设基准点达到稳定所需的时间后，必须同墙上临时基准点及呼市高程点进行联测，并在1～3个月校测一次，保证沉降起用基准点的精度。
6.1.10.1沉降观测点的埋设及布点要求
沉降观测点是直接反映建筑物变形的参照点，应与变形固结为一体，布设在能敏感反映变形的位置。沉降观测点设在“▽”标注在墙体上，观测点标志采用内藏式。标志埋设时，采用Φ32电锤在设计位置打孔，将直径小于28mm预埋件放入孔内，周围用环氧树脂填充使其牢固，观测时旋出保护盖，测毕旋紧保护盖，既不影响原有建筑物的外观，又起到保护标志的作用。
6.1.10.2二等水准测量作业
沉降观测按《国家一、二等水准测量规范》规定的二等水准测量作业要求。观测仪器采用精密水准仪，配合数码条形尺作业，采用相同观测路线和观测方法，使用同一仪器和设备，并固定观测人员在基本相同的环境和条件下工作。观测要求及测站观测限差：水准仪的视线长度，前后视距差，视线高差按下表要求进行：
等级
视线长度
前后视距差
前后视距积累差
视线高度
二等
≤50m
≤1.0
≤3.0m
≥0.3m
测站观测限差不超过下表的各项规定：
等级
基辅分划（m）
基辅分划所测高差之差（mm）
前后视距累积差（mm）
三级
0.4
0.6
1.5

沉降观测点的精度要求：
等级
高程中误差（mm）
相邻点高差中误差（mm）
往返校差相邻或环线闭合差（mm）
二级
±1.0
±0.5
≤0.6√n
6.1.10.3观测周期及有关资料的提交
观测周期按1-2层荷载完成观测一次，直至结构封顶，封顶后每月观测一次，直至竣工。出现不均沉降或沉降量过大，有可能超过设计要求的50mm时，应增加观测次数和设计部门商讨解决方法。
观测期间应对垂直位移测量成果表、观测点位置图荷载、时间、位移量、曲线图、变形分析报告及时提交有关技术部门。做好资料的收集、整理、分析工作。
根据引入现场的导线控制点，沿距建筑物开挖线约1米远位置测设各轴线方向控制基准点，埋设外控基准点，要求埋深0.5m，并浇注混凝土稳固。
6.2土方工程
6.2.1、土方开挖
首先由测绘院对本工程主轴线进行定位，后由我单位进行进一步测设，测设建筑物土方开挖边线等，建筑物位置的标准轴线桩、定位控制桩、标准水平桩并会同建设单位、监理单位检查，检查合格后办理预检手续，同时做好保护。
土方开挖前，对于开挖边线、标高等专职测放人员应对土方开挖单位进行交待，土方开挖过程中，现场应由专职测放人员值班，配合土方开挖单位
进行土方开挖，防止错挖、超挖。
本工程整个土方开挖工程全部采用机械挖土。按0.5放坡。为防止基坑超挖和保护边坡正确，在接近设计标高时，必须预留200mm的厚度的土层，使用人工挖掘，采用人工开挖、修坡、修底。集水坑、电梯井、均采用人工开挖，装载机装在自卸车上，最后运至土方堆放场地。控制尺寸与标高，基坑挖至设计标高后，应请勘察、设计、建设、监理等单位进行验槽，检查是否符合勘察设计要求，并办理隐检手续，若符合要求，应立即进行垫层施工，若地基不符合勘察设计要求，应根据勘察、设计单位意见进行地基处理，处理完毕后再请以上各单位验槽，直至符合要求为止。土方开挖过程中，如发现文物或古墓应妥善保护，并应立即请当地有关部门处理后，方可继续施工。
6.2.2、回填土工程
基槽回填采用机械和人工配合回填，蛙式打夯机夯实，由于现场狭窄，故准备一辆装载机运土，基槽内手推车拉运。
6.2.2.1、填土前将基槽底的垃圾杂物清理干静，并将回落的松散土、砂浆、石子、散落的聚苯板等清理干净。
6.2.2.2、检验回填土的含水率是否在控制范围内（经过试验控制），如含水率偏高，可采用翻松、晾晒或均匀掺入干土等措施；如果回填土的含水率偏低，可采用预先洒水湿润等措施。
6.2.2.3、回填土分层铺摊，每层虚铺厚度不超过250mm，每层铺摊后随
之耙平。
6.2.2.4、回填土打夯应一夯
