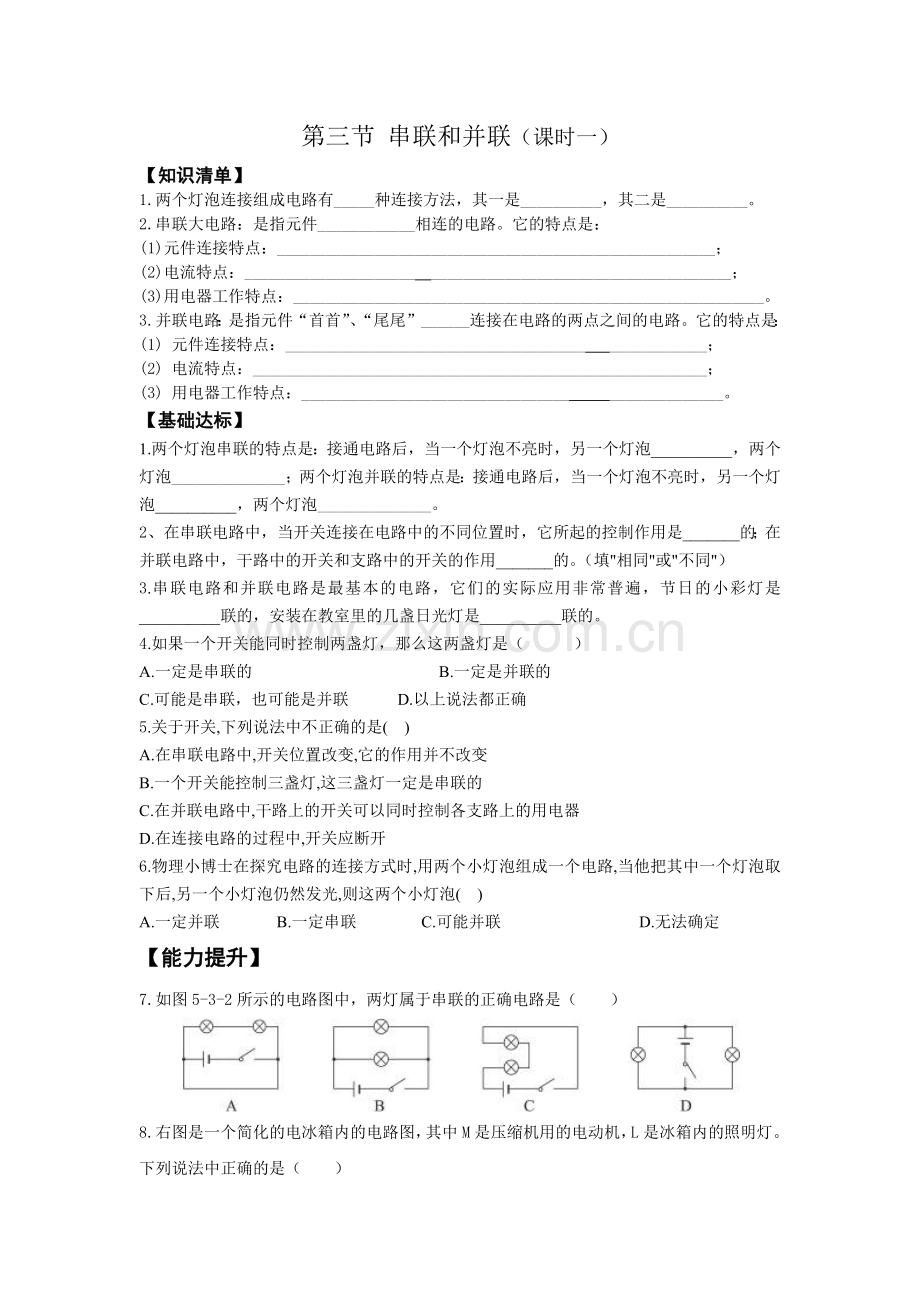

第三节 串联和并联（课时一）
【知识清单】
1.两个灯泡连接组成电路有_____种连接方法，其一是__________，其二是__________。
2.串联大电路：是指元件____________相连的电路。它的特点是：
(1)元件连接特点：______________________________________________________；
(2)电流特点：_____________________ _____________________________________；
(3)用电器工作特点：__________________________________________________________。
3.并联电路：是指元件“首首”、“尾尾”______连接在电路的两点之间的电路。它的特点是：
(1) 元件连接特点：_____________________________________ ____________；
(2) 电流特点：________________________________________________________；
(3) 用电器工作特点：_________________________________ ______________。
【基础达标】
1.两个灯泡串联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡__________，两个灯泡______________；两个灯泡并联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡__________，两个灯泡______________。
2、在串联电路中，当开关连接在电路中的不同位置时，它所起的控制作用是_______的；在并联电路中，干路中的开关和支路中的开关的作用_______的。（填"相同"或"不同"）
3.串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是__________联的，安装在教室里的几盏日光灯是__________联的。
4.如果一个开关能同时控制两盏灯，那么这两盏灯是（ ）
A.一定是串联的 B.一定是并联的
C.可能是串联，也可能是并联 D.以上说法都正确
5.关于开关,下列说法中不正确的是( )
A.在串联电路中,开关位置改变,它的作用并不改变
B.一个开关能控制三盏灯,这三盏灯一定是串联的
C.在并联电路中,干路上的开关可以同时控制各支路上的用电器
D.在连接电路的过程中,开关应断开
6.物理小博士在探究电路的连接方式时,用两个小灯泡组成一个电路,当他把其中一个灯泡取下后,另一个小灯泡仍然发光,则这两个小灯泡( )
A.一定并联 B.一定串联 C.可能并联 D.无法确定
【能力提升】
7.如图5-3-2所示的电路图中，两灯属于串联的正确电路是（ ）

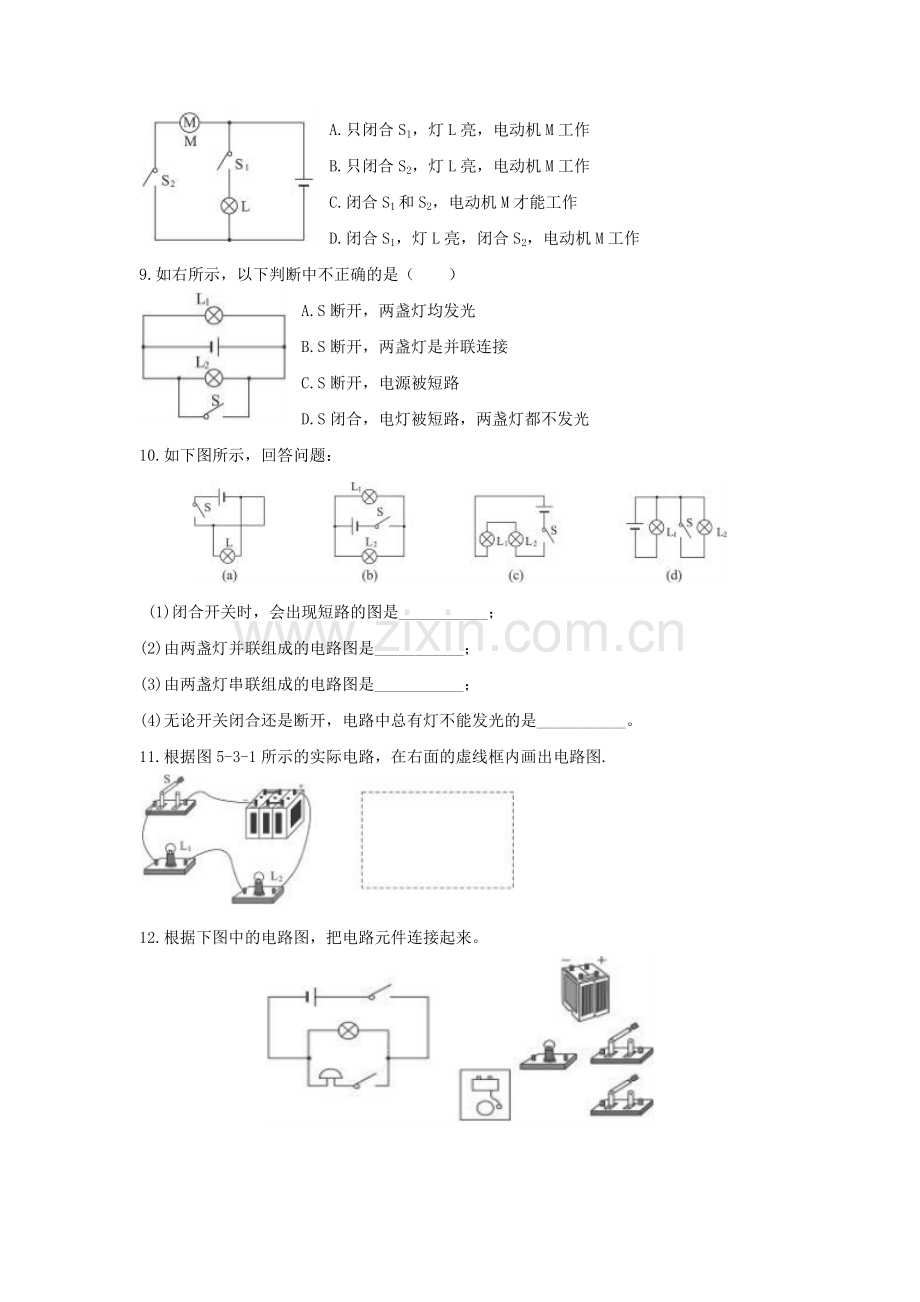

8.右图是一个简化的电冰箱内的电路图，其中M是压缩机用的电动机，L是冰箱内的照明灯。下列说法中正确的是（ ）
A.只闭合S1，灯L亮，电动机M工作
B.只闭合S2，灯L亮，电动机M工作
C.闭合S1和S2，电动机M才能工作
D.闭合S1，灯L亮，闭合S2，电动机M工作
9.如右所示，以下判断中不正确的是（ ）
A.S断开，两盏灯均发光
B.S断开，两盏灯是并联连接
C.S断开，电源被短路
D.S闭合，电灯被短路，两盏灯都不发光
10.如下图所示，回答问题：

(1)闭合开关时，会出现短路的图是___________；
(2)由两盏灯并联组成的电路图是___________；
(3)由两盏灯串联组成的电路图是___________；
(4)无论开关闭合还是断开，电路中总有灯不能发光的是___________。
11.根据图5-3-1所示的实际电路，在右面的虚线框内画出电路图.

12.根据下图中的电路图，把电路元件连接起来。

第三节 串联和并联（课时二）
【知识清单】
识别串并联电路的方法
（1）元件连接法：__________________________________。
（2）电流分析法：__________________________________。
（3）元件折除法：__________________________________。
【能力提升】
1.如图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断( )
A.红灯、黄灯、绿灯是串联的 B.红灯、黄灯、绿灯是并联的
C.红灯与黄灯并联后再与绿灯串联 D.绿灯与黄灯并联后再与红灯串联
2.一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作．下列电路图中，符合上述要求的是（ ）
A. B. C. D.
3.如图所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝，要吹热风应闭合开关_____，此时A与B_____联在电路中．
4.如图所示的电路，若要使L1、L2并联，则( )
A. 只闭合S1 B. 只闭合S2
C. 只闭合S1、S2 D. 只闭合S1、S3
5.如图所示的电路，下列判断正确的是( )
A. 闭合开关S1、S3，断开开关S2时，灯L1、L2串联
B. 闭合开关S2，断开开关S1、S3时，灯L1、L2并联
C. 闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮
D. 同时闭合开关S1、S2、S3时，电源短路
6.如图所示的电路，若要使L1、L2并联，则( )
A. 只闭合S1 B. 只闭合S2
C. 只闭合S1、S2 D. 只闭合S1、S3
7.根据图3-4所示的电路图，把图3-5的实物元件连接起来。

8.画出图3-6、3-7的实物接线图的电路图。

9.在“组成串联电路和并联电路”的实验中：
(1)连接串联电路的过程中,下列要求中没有必要的是 。
A.按照电路图连接电路的过程中,开关应该是断开的。
B.每处接线都必须接牢。
C.必须从电池的正极开始依次连接开关S、灯L1和L2,最后连到电池负极。
D.连接完毕,对照电路图仔细检查电路,确认无误后再闭合开关。
(2)在串联电路中开关的作用是 。
(3)在并联电路中支路开关的作用是 。
(4)在实验中,小张将两个灯泡和一个开关与电源连成了一个电路,闭合开关后,发现两灯都不亮,经检查,小张发现有一个灯泡与灯座接触不良,小张将这个灯泡安装好后,再次闭合开关,两灯都发光了,由此可以判定,两灯的连接关系为________(选填“串联”或“并联”)。
10.如右图所示，以下判断中不正确的是（ ）
A.S断开，两盏灯均发光 B.S断开，两盏灯是并联连接
C.S断开，电源被短路 D.S闭合，电灯被短路，两盏灯都不发光
11.右图中四个灯泡的连接方式是（ ）
A.四灯串联
B.四灯并联
C.L2、L3、L4并联，再与L1串联
D.L1、L2、L3并联，再与L4串联
12.如右图所示的电路中，当开关S闭合时，灯L1和L2均不亮。某同学用一根导线检查电路的故障，他将导线先并接在灯L1两端时，发现灯L2亮， L1不亮，然后并接在灯L2两端时，发现两灯均不亮。由此可判断 （ ）
A.灯L1短路 B.灯L1断路 C.灯L2短路 D.灯L2断路
13.在如右图所示的电路中，L1与L2是两只相同的小灯泡，当开关S闭合后，灯L1发光，而L2不发光，则产生故障的原因可能是（ ）
A.L1的灯丝断了 B.L2的灯丝断了
C.L1被短路了 D.L2被短路了
14.如右图所示的电路中，下列说法中正确的是（ ）
A.只闭合S1，L1发光
B.S1、S2都闭合，L1、L2都发光
C.只闭合S2，L2发光
D.S1、S2闭合，L1、L2都不发光
