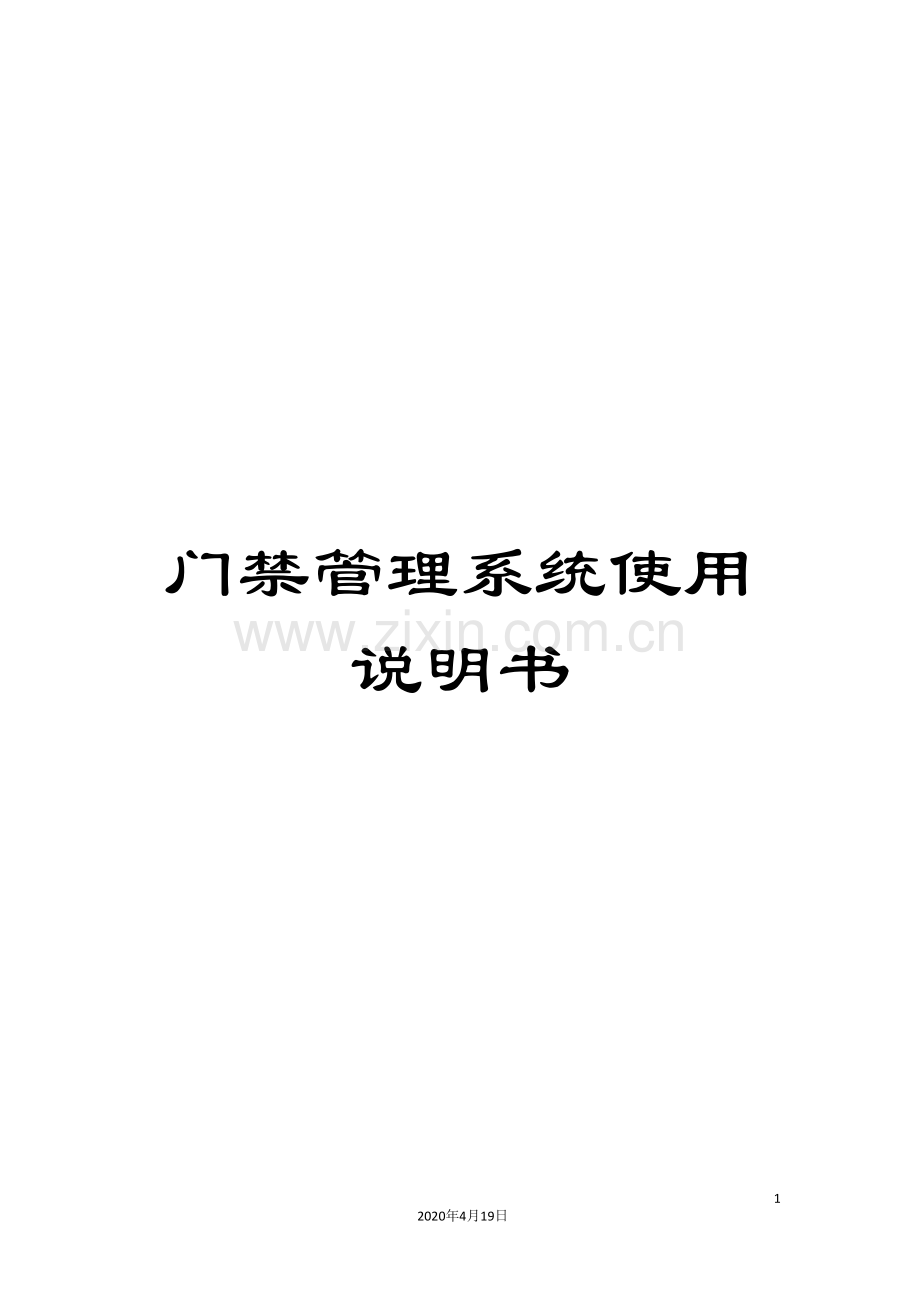

门禁管理系统使用说明书

17
2020年4月19日
文档仅供参考，不当之处，请联系改正。
乌石化汽车定量装车系统

门禁管理系统使用说明书

河北珠峰仪器仪表设备有限公司
.08.03

目　录
一、 系统组成 3
二、 道闸 3
1．主要特点 3
2. 设备组成 4
3. 基本工作原理 5
4. 设备使用说明 5
三、 车辆检测器 6
1. 车辆检测器的安装 6
2. 主要技术参数 6
3. 车辆检测器的接线图 6
4. 车辆检测器灵敏度设置 7
四、 门禁控制器 7
五、 读卡器 8
六、 车牌识别 9
七、 摄像机 10
八、 门禁控制管理软件 11
九、 常见问题及解决方法 12

一、 系统组成
门禁管理系统由行人出入口读卡器、行人大门电磁锁、车辆出入口道闸、摄像机、白光灯、车牌识别仪、控制主机、数据存储服务器等组成。

门禁控制系统组成
二、 道闸
车辆出入口道闸采用深圳捷顺生成的JSDZ0203数字式道闸，该道闸采用先进的直流伺服技术和全电路无触点控制技术，使整机运行更加平稳、可靠。而且采用了数字化电路自学习检测功能，有效地杜绝砸车现象，使系统运行更安全可靠。并配备了标准的外接电气接口，可配置车辆检测器以及上位机，实现系统的自动控制。可广泛适用于道路管理、道路收费及停车场管理等系统中。
1．主要特点
1) 外形美观大方，结构轻巧；部件标准化，可方便更换；箱体铝合金制作，防水防锈。
2) 集光、电、机械控制于一体，操作灵活、方便，使用安全、可靠。
3) 系统具有极限位置自锁功能或人为抬杆报警功能(可根据要求设定)。
4) 采用先进的直流伺服控制技术，确保系统动作更加准确、平稳。
5) 全电路无触点控制，确保系统运行更加安全、可靠。
6) 采用PWM调速实现了无极变速，可根据现场需要在速度段内任意调整。
7) 按钮滚动菜单设置方式，方便快捷设置闸机运行参数，可根据现场需要进行设置。
8) 采用数字化电路的自学习功能，采集闸杆运行数据并进行计算来判断闸杆是否碰到障碍物，若检测碰到障碍物，闸杆则会立即自动升起。
9) 强、弱电智能控制系统，除具有一般电气控制功能外，既可使用三联按钮、遥控装置进行手动控制，也可经过车辆检测器进行自动控制，而且系统对外配置标准485电气接口，可经过电脑对其进行远程控制与管理。
10) 手动开闸记忆功能：在系统自动运行中，非正常人为开闸数据将被系统自动记录下来备查询，有效防止人为作弊。
11) 开闸次数记忆功能：在系统自动运行中，道闸将会记忆上位机发出的开闸指令次数，闸杆会保持开状态直到车辆检测器感应车次与开闸指令次数等同时才进行关闸动作。
12) 手摇自动升杆功能：在意外断电情况下可用手摇摇柄轻轻摇动使关到位的闸杆偏离水平方向约30度，闸杆则会自行升起。
13) 温度控制功能：闸机可自动检测工作环境温度，并启动温控装置进行温度调整，保证设备在高低温环境下正常工作。
14) 各运动部件均已调整到最佳运动和平衡状态，故本机性能稳定，运行平稳，噪声小，使用寿命长。
2. 设备组成
JSDZ0203道闸主要由主机、闸杆插头、闸杆等组成，而主机则由机箱、机芯和电控系统等组成 ,见下图。

道闸主要组成
3. 基本工作原理
本机利用电动机经过减速机构、曲柄连杆传动机构来实现闸杆的升降，经过直流伺服控制技术中的位置环控制方式对闸杆的极限位置进行自动定位,并经过行程时间、机械限位机构来实现行程保护功能。如下图所示：

4. 设备使用说明
1) 只有经过以上调试，确保系统工作正常后，方可投入使用。
2) 在停电等意外情况下，为了保证通道的畅通，可人为地用手摇柄轻轻摇动关闭的闸杆，闸杆则会自行升起。
3) 本机在出厂前，各运动部位已调试检验合格，并已加足润滑油，短期内用户无需另加。
4) 本机的闸杆是经过平衡试验与主机特配的，如闸杆有损坏，请及时与厂商联系，最好不要自行配置，更不可用其它杆材替代。
5) 设备的安装及投入使用前的调试工作，必须是经过严格培训的人员进行操作。
6) 在闸机开、关操作的过程中，严禁行人经过闸杆的下面，以防造成不必要的人身伤害。
7) 有雷电时请勿使用本机，以防损坏闸机。
8) 应确保系统的保护地可靠的接上，以防伤害人身安全等意外情况的发生。
三、 车辆检测器
1. 车辆检测器的安装
经过安装导轨将车辆检测器安装在机箱内，而且车辆检测器与其它装置之间的距离不能少于10mm，其周围环境温度不超过55℃。
2. 主要技术参数
l 工作电压：220V±10%
l 工作温度：-20℃～+55℃
l 感应时间：90ms
l 线圈电感量：40μH～1000μH
l 最佳值为80μH～300μH
l 线圈连接线：线圈最长200米，且线圈出口处每米至少扭绞20次
3. 车辆检测器的接线图

4. 车辆检测器灵敏度设置
在车辆检测器的顶部有一灵敏度开关，共有三级：高、中、低；灵敏度越高，感应距离越大。可根据现场实际情况来调整。
四、 门禁控制器
门禁控制器采用西门子的224XP PLC，该PLC具有体积小、速度快、性能稳定、功能丰富等特点。
S7--200的用户程序中包括了位逻辑、计数器、定时器、复杂数学运算以及与其它智能模块通讯等指令内容，从而使它能够监视输入状态，改变输出状态以达到控制目的。紧凑的结构、灵活的配置和强大的指令集使S7--200成为各种控制应用的理想解决方案。
S7--200 CPU将一个微处理器、一个集成电源和数字量I/O点集成在一个紧凑的封装中，从而形成了一个功能强大的微型PLC。在下载了程序之后，S7--200将保留所需的逻辑，用于监控应用程序中的输入输出设备。

模块示意图

端子图

PC连接图

五、 读卡器
ZDK系列防爆非接触式IC卡读卡器是针对各种爆炸性危险场所（如石化炼厂、油库、危险品仓库等），为满足信息化建设或安全管理用“一卡通”方式建立IC卡发油/货系统、IC卡门禁系统或IC卡在线巡更系统等的要求，集成了电子、网络、防爆、射频识别等技术为一体的产品； 采用IC卡技术实现用户开票、进出库区、自动装车/发货作业、过磅称重等生产管理流程的自动化，或者实现用户对门户出入控制、重点部位在线巡检、关键岗位人员定位、实时监控/保安防盗报警、24小时限制人的活动范围和时间信息化管理功能，保证在生产或信息管理的各个环节信息传递的高效、准确，简化各类流程作业中的二次数据录入环节，提高生产效率并便于人员、车辆管理，从而为用户营造一个安全、高效的工作环境。
功能特点
l 自动读取刷卡数据
l 门禁控制
l 人员在线巡更控制
l 对发油/发货信息进行后台自动校验，持卡人帐户及档案管理
l 控制系统能与IC卡门禁系统进行数据共享
l 实现车辆进库刷卡身份确认、台位刷卡发油/货、出库刷卡验证的一卡通控制流程管理
l 可挂失、解挂、数据查询、报表等操作、方便安全
l 安全防爆：可用于含爆炸性气体或粉尘混合物的危险场所：1区、2区。
技术特性
l 通讯方式：MODBUS RTU: 9600bps；通讯数据格式：9600，8，N，1
l 防爆等级： ExdIIBT4
l 读写感应距离：2-6CM。
地址分配
l 行人进门读卡器地址：1
l 行人出门读卡器地址：2
l 车辆出口读卡器地址：3
l 车辆入口读卡器地址：4
六、 车牌识别
本车牌识别系统支持基于Microsoft的DirectShow技术的视频设备，以及主流的多款视频采集卡，支持当前市面上的大多数WDM驱动程序的视频捕捉卡、1394及USB连接的DV设备等，支持一机多卡；支持内存中位图的识别；支持BMP、JPG等图片格式文件的识别及存储；支持AVI、MPG、WMV等录像文件格式的识别；
该车牌识别系统能够识别各种大陆的车牌，包括蓝牌和黑牌，黄牌和白牌，其中黑牌可识别港、澳车牌；黄牌能够识别单排黄色车牌，大型车后车牌和摩托车牌；白牌能够识别包括警车，武警车牌和军车，还可识别香港、澳门地区的车牌。
产品特点：
1) 对图像质量要求不敏感：即使图片中车牌处于背光、泛白的情况下(术语对比度低) ,或者车牌字符出现断裂、遮挡、有污渍、模糊、掉漆等等情况，本车牌识别都可较好的识别出来；
2) 对图像大小格式要求不严格：能够识别任意大小的图片，在默认参数下车牌字符高度在7～45的范围内，均可识别，对施工要求不是很高；
3) 识别速度快：对768*288图片识别时间不超过50毫秒,如果针对移动实时的可小于30毫秒。
4) 集卡口，闯红灯，逆行，压双黄，移动电子警察等功能为一体，并集成雷达测速，性价比高。
5) 可识别高清晰图片，最大能够获取4个车牌号码。识别500万象素的图像,不超过300毫秒.
6) 可支持视频检测抓拍和识别，是本产品的一大特点。自身带有路段式卡口，闯红灯电子警察和逆行检测功能，对经过车辆或违法车辆抓拍下来后，可自动识别。
七、 摄像机
本系统采用三星CCD彩色摄像机SCB-3000，并配备防爆护罩。该摄像机采用12V供电，具有宽动态范围，可用于各种特殊光线条件下高清晰度彩色摄像机。
主要特点：
1） 高分辨率
2） 敏感度佳
3） 智能移动检测
4） 日夜模式
八、 门禁控制管理软件
门禁控制管理软件是专门针对石油石化装卸车系统开发的，使用简单方便，性能可靠，方便装卸车平台对车辆的管理。

主界面
在门禁管理软件中，提供手动开启道闸和行人大门的功能。
行人大门控制流程：
刷卡后，验证卡中用户信息，如果是有效用户，门禁控制器打开电磁锁，大门能够打开，50秒后（可设置）电磁锁再次上电，大门关闭。行人大门采用韩国智玛的闭门器，实现大门的自动关闭和缓关功能，如果不需要实现大门自动关闭功能，把门的开度开度大于80度的位置。
道闸控制流程：
刷卡后，读取卡中的车牌信息，同时和车牌识别的车牌号进行对比，如果车牌相同，而且该卡没有进场（防止同车牌的使用一张卡），道闸开启，车辆经过后，道闸关闭。

司机刷卡
读取卡内信息
抓拍图像，识别车牌
读取正确
识别车牌和IC卡中车牌对比
道闸开启
提示错误信息
Y
N
提示错误信息
不匹配
匹配

九、 常见问题及解决方法
1. 无法识别车牌
5） 检查车牌是否有污渍。
6） 使用抓拍功能，检查照片是否清晰。如果车牌不清晰，说明摄像机的对焦有变动，需要重新调整。
7） 车牌的大小应该在60-200像素宽。如果不在此范围，说明摄像机的焦距有变动，需要重新调整。
2. 道闸或行人大门不能开启
1） 检查门禁控制器是否上电。
2） 检查门禁控制器是否正常运行，正常运行时，运行灯亮绿灯。
3） 检查道闸是否上电（单独有空开控制）。
4） 检查接线是否有松动。
3. 道闸不能自动关闭
1） 检查地感线圈的接线是否松动。
2） 检查车辆检测器是否正常。（亮绿灯说明正常）
4. 无法读卡
1） 检查读卡器是否上电。
2） 检查NPort 5230是否上电。
5. 计算机不能启动
使用Ghost备份恢复。
