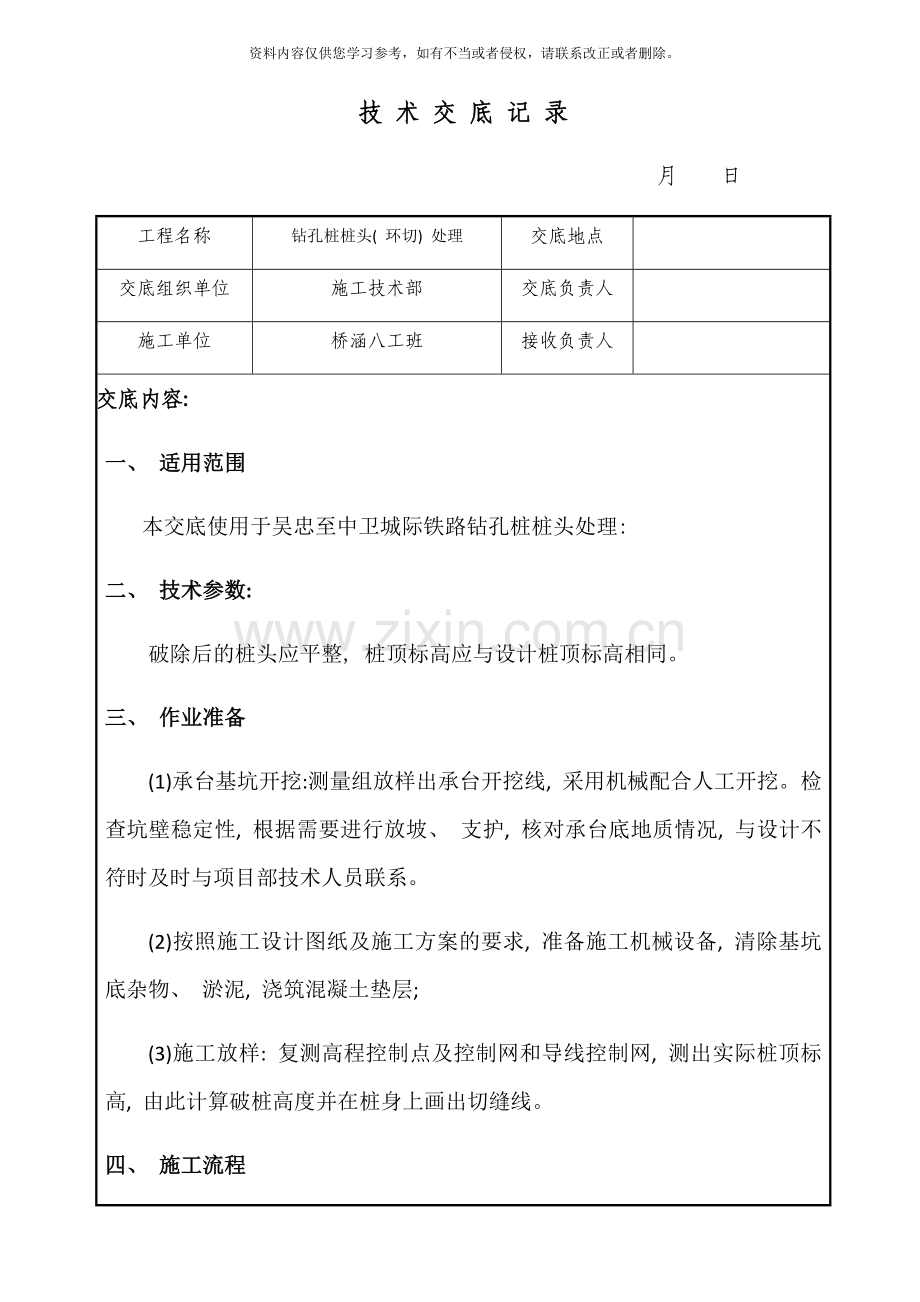

技 术 交 底 记 录
月 日
工程名称
钻孔桩桩头( 环切) 处理
交底地点

交底组织单位
施工技术部
交底负责人

施工单位
桥涵八工班
接收负责人

交底内容:
一、 适用范围
本交底使用于吴忠至中卫城际铁路钻孔桩桩头处理:
二、 技术参数:
破除后的桩头应平整, 桩顶标高应与设计桩顶标高相同。
三、 作业准备
(1)承台基坑开挖:测量组放样出承台开挖线, 采用机械配合人工开挖。检查坑壁稳定性, 根据需要进行放坡、 支护, 核对承台底地质情况, 与设计不符时及时与项目部技术人员联系。
(2)按照施工设计图纸及施工方案的要求, 准备施工机械设备, 清除基坑底杂物、 淤泥, 浇筑混凝土垫层;
(3)施工放样: 复测高程控制点及控制网和导线控制网, 测出实际桩顶标高, 由此计算破桩高度并在桩身上画出切缝线。
四、 施工流程
施工顺序为: 用钢筋测定仪测出钢筋位置, 用混凝土切割机环切 2 道切割带, 保证混凝土桩头标高, 及桩顶面平整。采用风镐剥离钢筋, 加钻顶断桩头, 将桩头吊出。如图1所示:

图 1 环切法施工工艺流程图
1、 工艺流程:
①.场地机具准备
基坑开挖后, 人工平整场地, 用铁锹将桩头四周附着物清理干净, 空压机、 切割机、 风镐、 水准仪、 吊车就位。
②.测量放样
测量人员将每根钻孔桩的桩顶标高( 即深入承台 10cm 位置) 测出并沿桩顶标高处画第一道粗红线( 及切割带) , 在第一道红线上方 10cm 处在画一道粗红线( 及切割线) , 并在桩顶伸入位置设置 10～15cm 的切割带, 红色带状区域( 宽度为 10～15cm) .如图3所示

图 2 环切法施工工艺流程图

图 3 切割带示意图
③.桩头钢筋位置测定
在切割之前, 根据桩头外露钢筋确定保护层的厚度, 由此确定切缝深度, 避免破坏桩身钢筋。
④.切缝
用手持混凝土切割机沿红线切割, 切割深度一般为3～5cm左右。在施工中, 现场作业人员根据钢筋位置测定仪测出的钢筋保护层数据表, 对钢筋保护层厚度大小调整切缝深度。为防止在施工过程中割伤桩基钢筋, 切缝深度不大于实测的钢筋保护层厚度, 防止割伤桩基钢筋。切缝施工示意图如图 4 所示。
⑤.剥离钢筋
用风镐剥离切缝以上钢筋保护层, 将钢筋剥离出混凝土后, 钢筋向外侧稍微

图 4 切缝示意图
压弯, 便于后续施工。有声测管的桩基, 在桩头破除过程中, 注意对声测管管口及时封闭, 以免混凝土块落入造成堵管。剥离钢筋示意如图5所示:
⑥.加钻顶断桩头
在桩顶线以上 1～2cm, 沿桩头四周, 每根桩均匀布置12-15个孔位( 根据桩径大小可适当增加孔位) , 采用凿岩机打孔, 打孔深度为 8～10cm。钻孔完成后, 插入钢钎, 加钻顶断桩头, 钢钎水平或稍向上。每个钢钎配置两个夹片, 在桩头顶断后, 便于钢钎的取出。加钻顶断桩头示意图如图6所示:
⑦.桩头吊出
要注意吊装点位置的选择, 找出桩头的重心位置, 钢丝绳套牢以后, 指挥人员指挥吊车轻轻提起, 确定钢丝绳已位于桩头重心位置, 方能指挥吊出, 防止发生桩头吊装侧滑事故。吊钻的钢丝绳必须选用软性、 优质、 无死弯和无断丝者。

图 5 剥离钢筋示意图
⑧.调整桩头钢筋
桩头吊出后, 将桩身钢筋调直并将桩头钢筋按照设计要求调整到相应位置。桩基钢筋应采用冷弯方式进行弯折, 严禁借助电焊或氧焊进行弯制。
⑨.场地平整及检测
钢筋调直完成后, 根据承台结构尺寸放样, 比承台四周大20～30cm, 便于模
板安装, 用方木设置围挡后进行垫层混凝土浇筑。完成后进行桩基质量检测。垫层示意图如图7所示:

图 6 加钻顶断桩头示意图
2、 施工要求
①．切缝前在设计桩顶位置画线, 画线后应进行复核, 无误后才能进行切割施工。
②．切缝前先探明保护层厚度, 由此确定切缝深度, 避免切伤钢筋。
③．剥离保护层混凝土时注意不要破坏桩顶混凝土, 可在切缝处以上 20cm内先凿出V型槽再进行上部保护层剥离。
④．顶断桩头时钢钎应水平或稍向上, 不得向下打入钢钎, 避免造成桩顶凹槽。
⑤. 不能采用挖掘机等机械进行桩头的拆除。

图 7 加钻顶断桩头示意图
3、 质量控制及检验
①．保证桩顶标高, 测量人员对测点位置准确交底, 破除施工前复核划线位 置是否正确。
②．桩身伸入承台内高度应满足设计要求。
③．桩头吊出后将桩头钢筋调直并按设计要求弯成喇叭口形状。
④．用水冲洗将桩头表面虚渣清理干净。
4. 安全及环保要求
①．现场作业人员必须持证上岗, 严禁无证人员施工作业。
②．在基坑坡脚作业时须设有专人检验槽壁土方是否有松动现象, 避免现场施工扰动造成土方坍塌, 发生安全事故。
③．施工机具接线必须由专业电工进行, 严禁私自连接。
④．操作人员按照空压机、 手持混凝土切割机、 凿岩打孔机等机械说明规定操作, 严格执行工作前的检查制度和工作中注意观察, 工作后的检查保养制度。
⑤．桩头凿除人员佩戴好安全帽和防尘口罩等防护物品。
⑥．破除的桩头应弃置在指定地点, 不得随意放置。
此交底中遗漏未交到的事宜, 按有关规程和规范执行。
