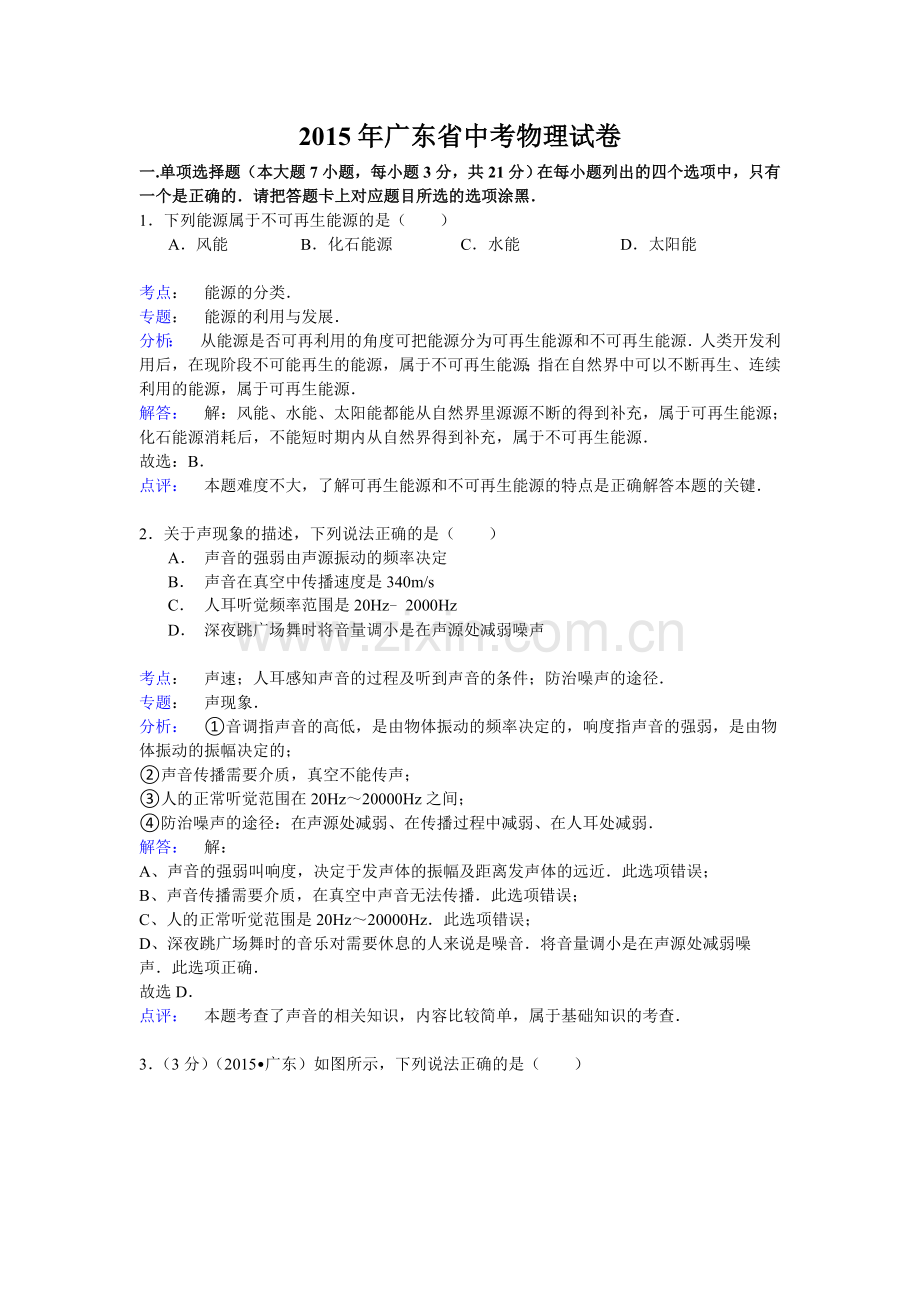

2015年广东省中考物理试卷
一.单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．
1．下列能源属于不可再生能源的是（　　）
　 A．风能 B． 化石能源 C． 水能 D． 太阳能

考点： 能源的分类．.
专题： 能源的利用与发展．
分析： 从能源是否可再利用的角度可把能源分为可再生能源和不可再生能源．人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；指在自然界中可以不断再生、连续利用的能源，属于可再生能源．
解答： 解：风能、水能、太阳能都能从自然界里源源不断的得到补充，属于可再生能源；化石能源消耗后，不能短时期内从自然界得到补充，属于不可再生能源．
故选：B．
点评： 本题难度不大，了解可再生能源和不可再生能源的特点是正确解答本题的关键．

2．关于声现象的描述，下列说法正确的是（　　）
　 A． 声音的强弱由声源振动的频率决定
　 B． 声音在真空中传播速度是340m/s
　 C． 人耳听觉频率范围是20Hz﹣2000Hz
　 D． 深夜跳广场舞时将音量调小是在声源处减弱噪声

考点： 声速；人耳感知声音的过程及听到声音的条件；防治噪声的途径．.
专题： 声现象．
分析： ①音调指声音的高低，是由物体振动的频率决定的，响度指声音的强弱，是由物体振动的振幅决定的；
②声音传播需要介质，真空不能传声；
③人的正常听觉范围在20Hz～20000Hz之间；
④防治噪声的途径：在声源处减弱、在传播过程中减弱、在人耳处减弱．
解答： 解：
A、声音的强弱叫响度，决定于发声体的振幅及距离发声体的远近．此选项错误；
B、声音传播需要介质，在真空中声音无法传播．此选项错误；
C、人的正常听觉范围是20Hz～20000Hz．此选项错误；
D、深夜跳广场舞时的音乐对需要休息的人来说是噪音．将音量调小是在声源处减弱噪声．此选项正确．
故选D．
点评： 本题考查了声音的相关知识，内容比较简单，属于基础知识的考查．

3．（3分）（2015•广东）如图所示，下列说法正确的是（　　）

　 A． 可能是海波凝固时温度变化曲线
　 B． 可能是松香熔化时温度变化曲线
　 C． 可能是萘熔化时温度变化曲线
　 D． 可能是沥青熔化时温度变化曲线

考点： 熔化和凝固的温度—时间图象．.
专题： 温度计、熔化和凝固．
分析： 晶体和非晶体的主要区别是晶体有一定的熔点，而非晶体没有熔点．在熔化图象上的区别是晶体的熔化图象有一个水平线段，该线段对应的温度就是晶体的熔点；而非晶体的熔化图象测没有水平线段．
解答： 解：首先明确海波、萘是晶体，松香、沥青是非晶体，
A、海波凝固时温度变化曲线显示随时间的增加，温度下降，但中间有一段时间内温度不变，而图中显示随时间的增加，温度上升，而且有一段时间温度保持不变，说明这一段时间内，虽然吸热，但温度不变，是晶体的熔化过程，故A错误；
B、松香是非晶体，松香熔化时图象显示随时间的增加，温度在不断地升高，而图中没有显示随时间的增加，温度一直上升，所以不是松香熔化时温度变化曲线，故B错误；
C、图象显示随时间的增加，温度上升，而且有一段时间温度保持不变，说明这一段时间内，虽然吸热，但温度不变，是晶体的熔化过程，萘是晶体，所以可能是萘熔化时温度变化曲线，故C正确；
D、沥青是非晶体，沥青熔化时温度变化曲线随时间的增加，温度会一直升高，而图中显示随时间的增加，温度上升，有一段时间温度保持不变，因此不是沥青熔化时温度变化曲线，故D错误．
故选C．
点评： 该题考查晶体与非晶体的熔化、凝固图象的区别，解答此题的关键有两点：一是要明确海波和明矾是晶体，松香是非晶体；二是从晶体熔化（或凝固）过程温度不变这一特征来考虑．

4．（3分）（2015•广东）关于惯性现象的解释：①行驶的汽车关闭发动机后还能行驶一段距离是因为汽车受到惯性力作用； ②跳远运动员助跑起跳是为了增大惯性；③小汽车配置安全带可以减小惯性带来的危害；④抛出去的实心球还会在空中运行一段距离是因为实心球具有惯性，以上说法正确的是（　　）
　 A．①② B． ②④ C． ③④ D． ①③

考点： 惯性．.
专题： 运动和力．
分析： 根据惯性的概念答题，物体由于惯性保持原来的匀速直线运动状态或静止状态的性质叫惯性；物体由于惯性要保持原来的运动状态继续运动．
解答： 解：①水平公路上行驶的汽车关闭发动机后还能继续行驶一段距离．是因为汽车具有惯性，惯性不是力，不能说受到惯性力的作用；故①说法错误；
②跳远运动员要助跑一段距离获得一定的速度后起跳，起跳后由于惯性继续运动，提高了运动员的成绩，能利用惯性知识解释，而不是增大惯性，故②说法错误；
③小汽车配置安全带，可以减少惯性带来的危害；故③说法正确．
④抛出去的实心球还会在空中运动一段时间，是因为实心球具有惯性，故④说法正确．
故选C．
点评： 本题考查了惯性的知识，知道惯性的概念是正确解题的前提，解题时要根据实际物理情景进行分析，作出判断．

5．（3分）（2015•广东）如图所示，已知电源电压为3V，当闭合开关后发现电压表的读数为3V，可能出现的故障是（　　）
　 A．灯L2断路 B． 灯L1断路 C． 灯L2短路 D． 开关接触不良

考点： 电流表、电压表在判断电路故障中的应用．.
专题： 欧姆定律．
分析： 由图知，两种灯泡串联，正常情况下电压表测量L2两端电压，应该小于电源电压．
解答： 解：
A、如果灯泡L2断路，电压表与L1组成串联电路接在电源两极上，所以显示电源电压．此选项正确；
B、如果灯泡L1断路，整个电路断路，电压表无示数．此选项错误；
C、如果灯泡L2短路，电压表也被短路无示数．此选项错误；
D、如果开关接触不良，整个电路断路，电压表无示数．此选项错误．
故选A．
点评： 此题考查的是电路故障的判定，利用电压表检验电路故障时，闭合开关，如果电压表显示电源电压，则原因有二：并联的用电器断路、其它用电器短路．

6．（3分）（2015•广东）如图所示，人沿水平方向推装满沙子的车，但没有推动，下列说法正确的是（　　）
　 A． 人对车的作用力小于车对人的作用力
　 B． 人对车的推力小于地面对车的摩擦力
　 C． 沙子受到的重力与地面对车的支持力是一对平衡力
　 D． 人对车的推力与地面对车的摩擦力是一对平衡力

考点： 平衡力的辨别．.
专题： 运动和力．
分析： 平衡力：作用在同一物体上，大小相等、方向相反、作用在同一直线上；
相互作用力：作用在相互作用的两个物体上，大小相等、方向相反、作用在同一直线上．
解答： 解：A、人对车的作用力和车对人的作用力是一对相互作用力，大小相等，A错误；
B、车静止，受平衡力，在水平方向，人对车的推力与地面对车的摩擦力平衡，则人对车的推力等于地面对车的摩擦，B错误；
C、地面对车的支持力等于车与沙子的总重力，二者不是平衡力的作用，C错误；
D、在水平方向，人对车的推力与地面对车的摩擦力是一对平衡力，D正确．
故选D．
点评： 此题的综合性较强，考查了平衡力的辨别、二力平衡的条件的应用、摩擦力产生的条件等知识点．值得我们关注．

7．（3分）（2015•广东）如图1所示是电阻甲和乙的I﹣U图象，下列说法正确的是（　　）

　 A． 电阻乙为定值电阻
　 B． 当电阻甲两端电压为2V时，R甲=0.4Ω
　 C． 如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
　 D． 如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A

考点： 欧姆定律的应用．.
专题： 计算题；欧姆定律．
分析： （1）根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；
（2）由图象可知，当甲两端电压为2V时对应的电流，根据欧姆定律求出R甲的阻值；
（3）根据串联电路的电流特点读出图象中对应的电压，利用串联电路的电压特点求出电源的电压，进而计算出总电阻．
（4）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流．
解答： 解：A、由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化，故A不正确；
B、由图象可知，当甲两端电压为2V时，通过乙的电流为0.4A，则R甲===5Ω；故B不正确；
C、甲、乙串联在电路中，当电路电流为0.2A时，通过甲、乙的电流均为0.2A，由图象可知，U甲=1V，U乙=2V，
据串联电路中总电压等于各分电压之和，故此时电源的电压：U=U甲+U乙=1V+2V=3V，故总电阻是：R总===15Ω，故C正确；
D、甲、乙并联在2V电源时，根据并联电路的电压特点可知两灯泡两端的电压为2V，由图象可知，I甲=0.4A，I乙=0.2A，
因为并联电路中干路电流等于各支路电流之和，所以干路电流I=I甲+I乙=0.4A+0.2A=0.6A，故D错误；
故选C．
点评： 本题考查了串联电路的电流特点和并联电路的电压特点以及欧姆定律、电功率公式的灵活运用，关键是根据图象得出相关的信息．

二.填空题（本大题7小题，每空1分，共21分）
8．（3分）（2015•广东）从桌面掉到地上的乒乓球会自动弹起，球在上升过程中　动　能转化为　重力势　能，由于球与空气有摩擦，上升过程中球的机械能　减小　．

考点： 动能和势能的转化与守恒．.
专题： 应用题；机械能及其转化．
分析： （1）动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．
（2）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．
（3）机械能等于动能和势能之和；克服摩擦做功，机械能转化为内能；不计阻力，机械能守恒．
解答： 解：乒乓球在上升的过程中，质量不变，速度减小，动能减小；高度增高，重力势能增大，是动能转化为重力势能；
如果不能忽略空气阻力，乒乓球上升的过程中克服空气阻力做功，机械能转化为内能，机械能减小．
故答案为：动；重力势；减小．
点评： 对于判断能量转化的题目，我们可以从影响能量大小的因素来分析能量的变化，找到能量转化的方向．

9．（3分）（2015•广东）电磁波家族有无线电波、红外线、可见光、紫外线等，它们的　波速　相同（选填“频率”、“波长”或“波速”），它们都　能　在真空中传播，电台发射的某种电磁波波长为3m，其频率是　108　Hz．

考点： 波速、波长和频率的关系．.
专题： 应用题；信息的传递．
分析： （1）所有电磁波都能在真空中的传播，且传播速度都相同，都是3×108m/s．
（2）根据c=λf，已知波速和波长，就可以算出其频率．
解答： 解：电磁波家族有无线电波、红外线、可见光、紫外线等，它们的波速相同，它们都能在真空中传播；
电磁波的波速是3×108m/s，根据c=λf得：f===108Hz；
故答案为：波速；能；108．
点评： 本题关键是明确无线电波、红外线、可见光、紫外线、X射线、γ射线都是电磁波，同时要知道它们的波长的大小关系和频率大小关系，以及知道各自的传播速度相同．

10．（3分）（2015•广东）根据实际情况填写适合的单位或数值：①一个苹果大约是150　g　；②水的密度是　1　g/cm3； ③教室门的高度约为2　m　．

考点： 物理量的单位及单位换算．.
专题： 其他综合题．
分析： 此题考查我们对常见物体不同物理量的估测，根据对常见物体和相关物理量单位的认识，填上合适的单位或数字．
解答： 解：
①三个苹果的质量约1斤=500g，所以一个苹果的质量在150g左右；
②体积 1cm3的水的质量是1g，所以水的密度是1g/cm3；
③中学生的身高在170cm左右，教室门的高度比中学生身高略大一些，在200cm=2m左右．
故答案为：①g；②1；③m．
点评： 一个数据在数学上如果没有单位还可以表示出其大小，但在物理上一个数据如果没有单位是没有任何意义的，结合生活常识加上一个合适的单位，物理数据才有意义．

11．（3分）（2015•广东）如图是“探究影响压力作用效果的因素”实验，甲图所示，将小桌放在海绵上；乙图所示，在小桌上放一个砝码；丙图所示，把小桌翻过来，桌面朝下，并在它上面放一个砝码，①比较　甲、乙　两图可知，当受力面积一定时，压力越大，压力的作用效果越明显； ②比较乙丙两图可知，当压力一定时，　受力面积越小　压力的作用效果越明显； ③此实验中运用到的主要探究方法是　控制变量法　．

考点： 探究压力的作用效果跟什么因素有关的实验．.
专题： 探究型实验综合题．
分析： ①比较甲、乙两图所示实验可知，受力面积的大小是相同的，压力不同，泡沫的凹陷程度不同，由此得出压力作用效果和压力的关系；
②比较乙、丙两图所示实验可知，压力的大小是相同的，受力面积不同，泡沫的凹陷程度不同，由此得出压力作用效果和压力的关系；
③压力的作用效果与压力大小和受力面积有关，需要用控制变量法．
解答： 解：①分析图甲和图乙可知，受力面积相同，压力越大，泡沫凹陷程度越大，故可得结论：在受力面积相同的情况下，压力越大，压力的作用效果越明显；
②分析图乙和图丙可知，压力相同，受力面积越小，泡沫凹陷程度越大，故可得结论：在压力大小相同的情况下，受力面积越小，压力的作用效果越明显；
③由以上分析可以看出，实验中用到了控制变量法．
故答案为：①甲、乙；②受力面积越小；③控制变量法．
点评： 在探究影响压力作用效果的因素时要采用控制变量法，控制变量法是初中物理用到的最多的实验方法，必须灵活掌握．

12．（3分）（2015•广东）如图所示，已知物体A和动滑轮的总重为200N，当物体A匀速上升高度为1m时，绳子移动的距离为　2　m，人对绳子的拉力为　100　N，拉力所做的功为　200　J，（绳子与滑轮的摩擦力、空气阻力忽略不计）

考点： 滑轮组绳子拉力的计算；功的计算．.
专题： 简单机械；功、功率、机械效率．
分析： 根据滑轮组装形式可判断绳子段数n=2，则拉力移动距离为物体上升高度的2倍，这样利用公式W=Fs可求拉力做功．
解答： 解：拉力移动距离：s=nh=2×1m=2m
人对绳子的拉力F=（GA+G动）=×200N=100N，
所以拉力所做的功：W=Fs=100N×2m=200J．
故答案为：2；100；200．
点评： 本题考查滑轮组拉力的计算和功的计算，解答此题的关键是知道功的计算公式．

13．（3分）（2015•广东）如图所示为一种自制简易密度计，它是在木棒的一端缠绕一些铜丝做成的，用它来测量液体密度时，该密度计　漂浮　 在被测液体中（选填“悬浮”、“漂浮”或“下沉”）．将其分别放入装有液体密度为ρ1和ρ2的两个烧杯中，可以判断：ρ1　＜　ρ2．若该密度计两次测量中排开液体的质量分别为m1、m2，则m1　=　m2．（后两空选“＜”、“=”或“＞”）

考点： 物体的浮沉条件及其应用；阿基米德原理．.
专题： 浮力；浮沉的应用．
分析： 根据漂浮条件可以判断密度计在不同的液体中受到浮力的大小关系；从图可以得出密度计排开液体体积的大小关系，再根据阿基米德原理分析液体的密度大小关系；根据浮力的关系得出排开物体质量的关系．
解答： 解：密度计放在两种液体中都漂浮，根据漂浮条件可知，密度计在甲、乙两种液体中受到的浮力都等于密度计受到的重力G，
即：F浮1=F浮2=G，
由图知密度计排开液体的体积V排1＞V排2，
由阿基米德原理F浮=ρ液V排g可知，
密度计排开甲液体的体积大，所以甲液体的密度小，即ρ1＜ρ2．
两次浮力相等，根据阿基米德原理可知两次排开液体的重力相等，所以两次排开液体的质量相等．
故答案为：漂浮；＜；=．
点评： 本题考查了学生对阿基米德原理和物体的漂浮条件的掌握和运用，利用好密度计测液体密度时漂浮（F浮=G）是本题的关键．

14．（3分）（2015•广东）如图是一种电热暖手宝及其主要参数，暖手宝内有水及加热元件等，选用水作为吸热或放热物质是因为水的　比热容　较大（选填“密度”、“比热容”或“质量”）．使用前要先给暖手宝通电加热，假设所消耗的电能有70%转化为水的内能，则在额定电压下，水由15℃加热至自动断电，此过程中消耗的电能是　3×105　J，所需要的加热时间为　600　s．[c水=4.2×103J/（kg．℃）]

考点： 电功与热量的综合计算．.
专题： 电和热综合题．
分析： （1）水的比热容大：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多；
（2）知道水的质量，知道水温度的变化，根据热量的计算公式Q吸=cm△t计算出水吸收的热量；再根据效率公式求出消耗的电能，利用t=计算出加热时间．
解答： 解：
（1）因为水的比热容较大，降低相同的温度，水放出的热量多，所以电热暖手宝里面一般用水作储能物质；
（2）温度从5℃升高到65℃，此过程中水吸收的热量是
Q吸=cm△t=4.2×103J/（kg•℃）×1kg×（65℃﹣15℃）=2.1×105J；
由η=得：
消耗的电能：
W===3×105J，
则加热时间为t===600s．
故答案为：比热容；3×105；600．
点评： 本题由电热暖手宝入手考查相关的物理知识，尤其是利用电热暖手宝的效率求解电能是解题的难点，关键是对公式的灵活运用．

三.作图题（共7分）
15．（2分）（2015•广东）如图，请在杠杆A处画出把物体拉起时的最小拉力F1，并画出拉力F1的力臂L1．

考点： 杠杆中最小力的问题；力臂的画法．.
专题： 简单机械．
分析： 由杠杆平衡的条件知，当阻力与阻力的力臂的积为定值时，动力臂最大时，动力是最小的，此时的动力臂是支点到动力的作用点的距离．
解答： 解：根据杠杆的平衡条件，动力F1最小时，其力臂最长，即从支点到动力作用点的距离OA最长；在A点做力臂OA的垂线，方向向上，即为最小动力F1，OA的长度即为该力的力臂，如图所示：
．
点评： 力臂的画法应始终遵循从支点到力的作用线画垂线这一原则；找最小的力时则一定要遵循找最长的力臂这一原则．明确了这些才能按一定的作图规则将力或力臂表示出来．

16．（2分）（2015•广东）请在图中画出光线AO的折射光线和BC的入射光线．

考点： 透镜的光路图．.
专题： 透镜及其应用．
分析： 仔细观察入射光线和折射光线的特点，根据凹透镜的光学特点作图．
解答： 解：对于凹透镜，过光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴．

点评： 凹透镜有三条特殊光线：过光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点．

17．（3分）（2015•广东）如图，甲是插线板，请将乙图的内部电路连接完整．要求：在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压．

考点： 家庭电路的连接．.
专题： 作图题；电与热、生活用电．
分析： 干路开关控制所有的用电器．并联电路各用电器之间互不影响，串联电路的用电器互相影响．
解答： 解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全．如图所示：

点评： 根据用电器之间是否相互影响是判断用电器串联和并联的方法之一；家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全．

四.实验题（本大题3小题，共20分）
18．（7分）（2015•广东）（1）如图1中物体的长度是　2.45　cm，图2中电压表的示数是　14　V．
（2）图3中量筒里水的体积是　46　mL．
（3）图4所示的装置做“探究电流相同时，通过导体产生的热量与电阻大小的关系”的实验．（甲、乙是完全相同的密闭容器．闭合开关前，A、B两U形管内液面相平）
①由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面的　高度差　来显示甲、乙容器内空气温度的变化，这里采用了　转换法　的探究方法．
②通过对比观察，　乙　（选填“甲”、“乙”）容器中导体的电阻产生的热量较多．由此可知，在电流强度和通电时间相同时，电阻越　大　，导体产生的热量越多．

考点： 长度的测量；量筒的使用；电压表的读数方法；焦耳定律．.
专题： 其他综合题．
分析： （1）使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位．
读取电压表示数时，首先要明确电压表选择的量程和对应的分度值，读数时视线与指针所在刻度线相垂直．
（2）量筒的使用，读数时视线要与凹液面的底部或凸液面的顶部相平，读数前要看清量筒的分度值，要注意量筒的零刻度在量筒的最下方．
（3）①电流产生的热量不能用眼睛直接观察，通过液面高度差的变化来反映，用能直接观测的量来显示不容易直接观测的量的方法叫转换法．
②电阻产生的热量越多，气体膨胀程度越大，液柱上升的高度越大．据此分析解答．
解答： 解：由图知：（1）刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm，读数时要估读到mm的下一位；物体左侧与1.00cm对齐，右侧与3.45cm对齐，所以物体的长度为L=3.45cm﹣1.00cm=2.45cm．
电压表选择的是0～15V量程，对应的分度值为0.5V，此时的示数为10V+0.5V×8=14V；
（2）由图可知，量筒的分度值是2mL，量筒中液体的凹液面的底部与40mL上面的第三刻度线相平，所以水的体积是40mL+2mL×3=46mL．
（3）①实验中是通过观察“U”形管中液面的高度差来显示甲、乙容器内空气温度的变化．像这种用能直接观测的量来显示不容易直接观测的量的方法叫转换法；
②由图知，B液柱的液面较高，可知乙容器中的电阻产生的热量多．由此可知：在电流相同、通电时间相同的情况下，电阻越大，电流产生的热量越多．
故答案为：（1）2.45；14；（2）46（3）①高度差；转换法；②乙；大．
点评： 物理测量中有很多的测量工具，刻度尺、秒表、电流表、电压表、天平、量筒、弹簧测力计、温度计等，任何一种工具，一定要注意每一个大格和每一个小格各代表多少．刻度尺需要估读，其他的测量工具不需要估读，读出最接近的数值．

19．（7分）（2015•广东）用焦距10cm的凸透镜做“探究凸透镜成像规律”的实验，如图所示．（凸透镜的位置固定不动）

（1）为了便于观察实验现象，实验环境应该　较暗　（选填“较亮”或“较暗”）一些，此实验过程中蜡烛燃烧后逐渐变短，则光屏上烛焰的像也将逐渐向　上　移动．
（2）记录实验数据如下表，请将所缺的实验数据和像的性质补充完整．
实验序号
物距u/cm
像距v/cm
像的性质
1
30
15
①
2
20
20
倒立、等大的实像
3
15
②
倒立、放大的实像
4
6
无
正立、放大的虚像
请根据实验序号4的成像规律，写出在生活中的一个应用 ③　放大镜　．
（3）若已在光屏上成清晰的像，此时用遮光布遮住凸透镜的下小半部分，则所成的烛焰的像为　亮度稍暗的完整的像　（选填“不完整的像”、“亮度相同的完整像”或“亮度稍暗的完整的像”）．
（4）晓红在早上9：00利用太阳光进行观察凸透镜焦点的活动，她将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，她认为此点就是凸透镜的焦点．你认为她这种活动过程存在的问题是：　凸透镜没有正对太阳光放置　．

考点： 凸透镜成像规律及其探究实验．.
专题： 探究型实验综合题．
分析： （1）凸透镜成像时，前后光线相差越大，实验效果越明显，蜡烛的像越明显；理解倒立实像的含义，在凸透镜成实像时，物体相对于凸透镜向下运动，则像向上运动；
（2）物体在焦点以内时，通过凸透镜成正立、放大的虚像．放大镜是利用这一原理工作的；
（3）若将凸透镜的一部分遮住，凸透镜其他部分仍能折射光线，所以仍能成物体完整的像，只是折射的光线数量减少，所以像比原来变暗；
（4）平行于主光轴的光线会聚于一点，此点为凸透镜的焦点．由焦点到凸透镜光心的距离叫做焦距，粗略测量薄透镜的焦距时，可以测出从焦点到凸透镜的距离即可．
解答： 解：
（1）为使实验现象更加明显，实验环境应该比较暗，这样成的蜡烛的像更加清晰；由于成的实像是倒立的，所以蜡烛越烧越短，光屏上烛焰的像就应该越向上移动；
（2）由数据知，当物体在一倍焦距以内时，成正立、放大的虚像，其实际应用是放大镜；
（3）若遮住凸透镜的下半部分，则凸透镜的上半部分仍能折射光线，成烛焰完整的像；由于凸透镜折射光线的数量比原来减少，所以像比原来变暗；
（4）太阳光可以近似看为平行光源，将凸透镜正对着太阳光，太阳光经凸透镜后将会聚在焦点．所以改变凸透镜与地面间的距离，直到地面上出现一个最小、最亮的光斑，这个光斑便为焦点．如果将凸透镜与水平地面平行放置，此时凸透镜没有正对太阳光（太阳光没有与凸透镜的主光轴平行），所以这个亮点不是凸透镜的焦点位置．
故答案为：
（1）较暗；上；
（2）放大镜；
（3）亮度稍暗的完整的像；
（4）凸透镜没有正对太阳光放置．
点评： 此题考查了凸透镜成像的规律及应用，还涉及到了焦距的粗略测量．考查得很广，但只要掌握基础知识，做出合理的推理，都比较容易解答．

20．（6分）（2015•广东）在“探究水的沸腾”实验中，如图1所示．
（1）此实验加热过程是通过　热传递　方式来增大烧杯中水的内能．（选填“做功”或“热传递”）
（2）下表是加热过程中不同时刻水的温度记录，其中有一个记录错误的实验数据，请指出该错误的数据是　95℃　，这样判断的理论依据是　水在沸腾过程中，吸热，但温度保持不变　．
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
90
92
94
96
98
98
95
98
98
（3）改正数据后可判定此时水沸腾的温度为　98　℃，没有有达到100℃的主要原因是当地的大气压　低于1个标准大气压　．
（4）请根据表格的正确数据在图2中画出水加热直至沸腾时温度随时间变化的图象．

考点： 探究水的沸腾实验．.
专题： 探究型实验综合题．
分析： （1）改变物体内能的方式有做功和热传递；
（2）根据水沸腾过程中温度保持不变的特点分析出表格中错误的数据；
（3）水沸腾的条件是温度达到沸点并且继续吸热，吸收的热量全部都用来由液体变成气体的变化，所以温度是不变的．液体的沸点与气压的关系：气压越大，沸点越高，气压越低，沸点越低；
（4）首先根据表格中的数据进行描点，然后将各点用平滑的曲线连接起来．
解答： 解：（1）水的温度升高，内能增大，内能由高温物体传向低温物体，这是通过热传递的方式改变物体内能的；
（2）水在沸腾过程中吸热，但温度保持不变，由表格中数据知，水从第4min开始沸腾，沸腾过程中的温度是98℃；
（3）水沸腾时温度的特点是：虽然继续吸热，但温度保持不变．因此可以判断第12min的温度95℃是不正确的；由上分析知，水的沸点为98℃，1标准大气压下水的沸点为100℃，所以当时气压小于1标准大气压．
（4）根据表格中数据描点，并用平滑的曲线连接起来．如图所示：

故答案为：
（1）热传递；
（2）95℃；水在沸腾过程中，吸热，但温度保持不变；
（3）98；低于1个标准大气压；
（4）见上图．
点评： 此题“探究水的沸腾”实验，考查了有关实验仪器的调节，考查了温度计的读数、影响水沸腾时间的因素及液体沸腾条件的分析，是热学的重点实验，应注意掌握．

五.计算题（本大题2小题，共13分）
21．（6分）（2015•广东）已知小汽车的总质量为1500kg，该车以30m/s的速度作水平匀速直线运动，行驶了180s，汽车在行驶过程中受到的阻力为车重的0.16倍（g=10N/kg）求：
（1）小车行驶的距离．
（2）在此过程中汽车的牵引力和功率．

考点： 速度公式及其应用；功率的计算．.
专题： 长度、时间、速度；功、功率、机械效率．
分析： （1）已知速度与行驶时间，由速度公式可以求出小车的路程．
（2）小车做匀速直线运动，处于平衡状态，由平衡条件可以求出牵引力，然后由功率公式求出功率．
解答： 解：（1）由v=可知，小车行驶的距离：
s=vt=30m/s×180s=5400m；
（2）小车做匀速直线运动，处于平衡状态，
由平衡条件得：F=f=0.16mg=0.16×1500kg×10N/kg=2400N，
牵引力的功率：P====72000W；
答：（1）小车行驶的距离为5400m．
（2）在此过程中汽车的牵引力为2400N，功率为72000W．
点评： 本题考查了求路程、力与功率问题，分析清楚小车的运动过程，应用速度公式、平衡条件、功率公式可以解题．

22．（7分）（2015•广东）如图是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S0．该饮水机的部分参数已知：额定电压为220V，加热时的总功率为880W，保温时的功率为40W，R1、R2为加热电阻丝．（假设它们的阻值不变）求：（计算结果若不能整除，保留一位小数）
（1）当S和S0闭合时，饮水机处在什么状态？此时电路的总电流是多大？
（2）在加热状态下，电阻丝R1的阻值为多少？
（3）傍晚用电高峰期，若实际电压只有200V时，饮水机加热的实际总功率是多大？

考点： 电功率与电压、电流的关系；电功率的计算．.
专题： 电能和电功率．
分析： （1）当S和S0闭合时；分析电路电阻的变化，根据P=分析电路功率大小可知电热饮水机处于哪种工作状态；
由铭牌可知电热饮水机的额定电压和额定加热功率，根据I=可求在加热状态下的总电流．
（2）饮水机保温时电路为R2的简单电路，根据欧姆定律求出R2的阻值；饮水机加热时两电阻并联，根据P=求出电路中的总电阻，利用电阻的并联求出R1的阻值；
（3）知道加热时的电压，根据P=求出此时该饮水机在加热状态的实际功率．
解答： 解：（1）当开关S、S0闭合时，两电阻并联，电路中的总电阻最小，由P=可知，电热饮水机处于加热状态，
此时电路的总电流I===4A；
（2）饮水机保温时电路为R2的简单电路，
由P=可得，电阻R2的阻值：
R2===1210Ω，
电饭锅加热时两电阻并联，由P=可得，电路中的总电阻：R===55Ω
=，即=+，
解得R1≈57.6Ω．
（3）当电路两端电压为200V时，电饭锅在加热状态的实际功率：
P加热′==≈727W．
答：（1）当S和S0闭合时，饮水机处在加热状态；此时电路的总电流是4A；
（2）在加热状态下，电阻丝R1的阻值为57.6Ω；
（3）傍晚用电高峰期，若实际电压只有200V时，饮水机加热的实际总功率是727W．
点评： 本题考查了并联电路的特点和电功率公式的灵活运用，关键是知道加热功率为两电阻并联；要注意开关闭合时电路中电阻的大小和有用信息的搜集．

六.综合能力题（本大题3小题，共18分）
23．（6分）（2015•广东）阅读下面的短文，回答问题
双触点干簧管
双触点干簧管是一种磁控开关，结构如图1所示，其外壳是一只密封的玻璃管，管内充有某种惰性气体，并装有A、B和C三块簧片，其中B和C是用铁或镍等材料制成，A是用铜或铝等非磁性材料制成，A的端点与C的端点是固定端点，B的端点是自由端点，正常时B的端点在自身弹力作用下与A的端点接触，当绕在干簧管上的线圈通电时，如图2所示，B的端点与C的端点分别被磁化而相互吸引，当吸引力大于B的弹力时，B与A的端点分开，并与C的端点接触．而当B与C的吸引力减小到一定程度时，B在弹力的作用下与C的端点分开，重新恢复与A的端点接触．
请问答下列问题：
（1）在图2中，若要使螺线管的左端为N极，则电源左端是　正　极．
（2）簧片A、B和C所对应的材料可能是　③　．（填写序号）
①铁、铁、铜 ②铜、铝、铁 ③铜、铁、铁 ④镍、铁、铝
（3）当B的端点与C的端点接触时，簧片B具有　弹性　势能．
（4）如图3所示，请将电路连接完整，要求闭合开关后，红灯先通电，然后绿灯与红灯能交替通电．

考点： 安培定则；实物的电路连接．.
专题： 电流和电路；磁现象、电生磁．
分析： （1）用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极．根据安培定则判断电源的极性；
（2）根据物体被磁化后可以吸引铁类物质，进行分析；
（3）弹性势能是由于物体发生弹性形变而具有的能；
（4）闭合开关后，红灯先通电，然后绿灯与红灯能交替通电，由此根据双触点干簧管特点分析连接电路．
解答： 解：
（1）螺线管的左端为N极，右手握住螺线管，大拇指朝左，电流从左侧流进，右侧流出，所以电源的左端是正极；
（2）由题磁铁能够磁化干簧管的B、C两个簧片，所以制作材料可能是铁；不能吸引A，制作材料可能是铜；故选③；
（3）正常时B的端点在自身弹力作用下与A的端点接触，当B的端点与C的端点接触时，簧片B发生弹性形变，所以它具有弹性势能；
（4）当开关S闭合后，电路接通红灯亮，故红灯与螺线管相连且与簧处A组成一条支路；
通电后螺线管产生磁性，B的端点与C的端点分别被磁化而相互吸引，把簧片吸下来，绿灯电路接通灯亮．所以绿灯与C相连．这样交替进行．如图所示：
．
点评： 干簧管实际是一种继电器控制电路，其作用相当于一个开关，解答中主要用到了安培定则的应用，磁化的特点，以及电路的设计等，有一定的难度，但也给我们很多的启示，是一个很好的应用，也是一道不错的题目．

24．（6分）（2015•广东）如图所示，台秤上放置一个装有适量水的烧杯，已知烧杯和水的总质量为600g，杯的底面积为100cm2，将一个质量为600g、体积为300cm3的长方体实心物体A用细线吊着，然后将其一半浸入烧杯的水中（烧杯的厚度忽略不计，杯内水没有溢出，g=10N/kg）．则：
（1）物体A的密度是　2　g/cm3，当物体A的一半浸入水中后，如图，水对烧杯底部的压强增大了　150　Pa．
（2）物体A所受的浮力为　1.5　N，细线对物体A的拉力为　4.5　N，台秤的示数为　7.5　N，此时烧杯对台秤的压强为　750　Pa．

考点： 液体的压强的计算；压强的大小及其计算；浮力大小的计算．.
专题： 压强、液体的压强；浮力．
分析： （1）根据ρ=计算A的密度；
A浸入水中受到水的浮力，根据力的作用是相互的，烧杯底受到增大压力等于A受到的浮力，由p=计算水对烧杯底部增大的压强；
（2）根据物体A受到
