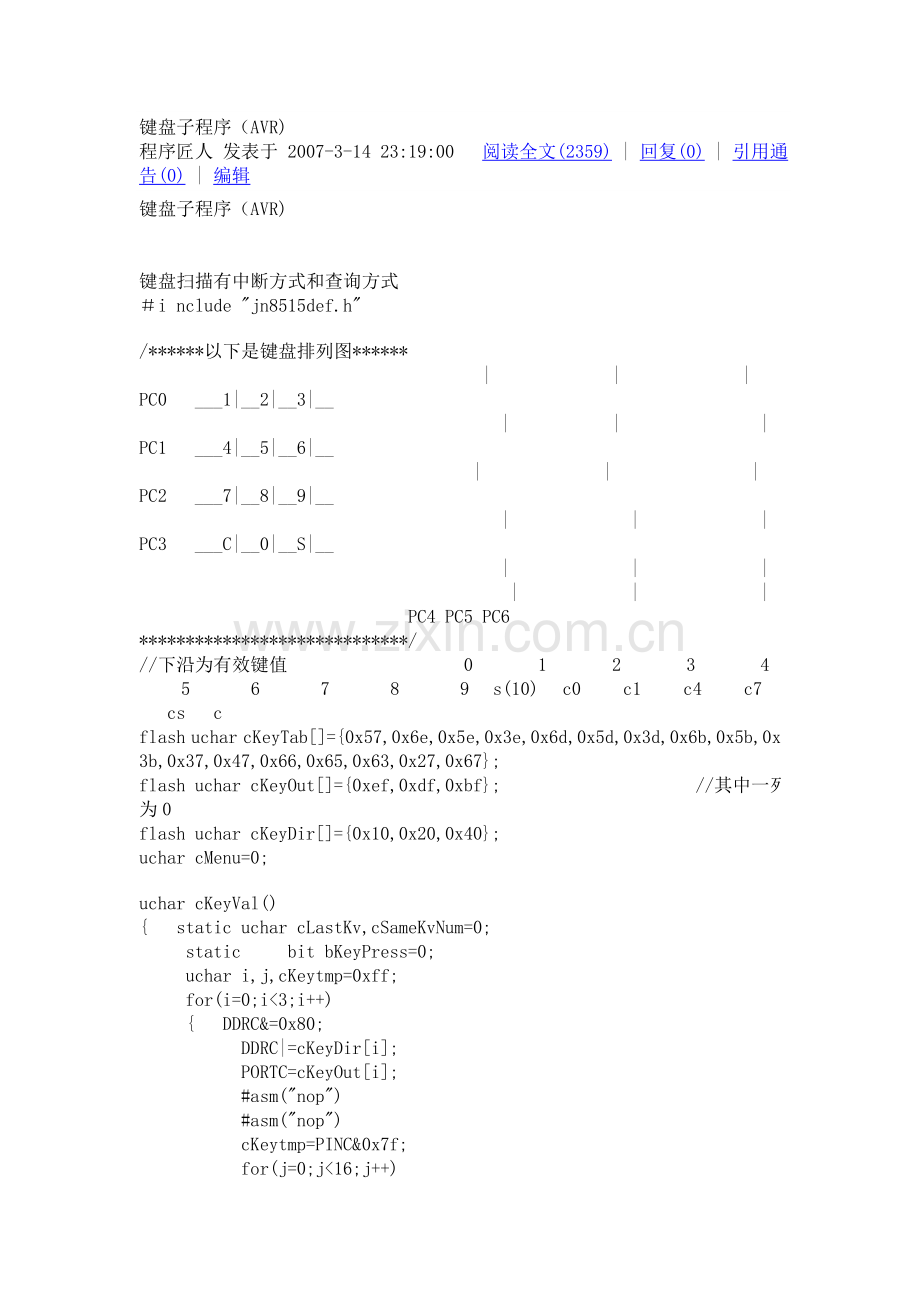

键盘子程序（AVR)
程序匠人 发表于 2007-3-14 23:19:00  阅读全文(2359) | 回复(0) | 引用通告(0) | 编辑
键盘子程序（AVR)　

键盘扫描有中断方式和查询方式
＃i nclude "jn8515def.h"
/******以下是键盘排列图******
                   |       |       |
PC0  ___1|__2|__3|__
                    |      |        |
PC1  ___4|__5|__6|__
                   |       |        |
PC2  ___7|__8|__9|__
                    |       |       |
PC3  ___C|__0|__S|__
                    |       |       |
                    |       |       |
               PC4 PC5 PC6
*****************************/
//下沿为有效键值          0    1    2    3    4    5    6    7    8    9  s(10)  c0   c1   c4   c7   cs  c
flash uchar cKeyTab[]={0x57,0x6e,0x5e,0x3e,0x6d,0x5d,0x3d,0x6b,0x5b,0x3b,0x37,0x47,0x66,0x65,0x63,0x27,0x67};
flash uchar cKeyOut[]={0xef,0xdf,0xbf};           //其中一列为0
flash uchar cKeyDir[]={0x10,0x20,0x40};
uchar cMenu=0;
uchar cKeyVal()
{  static uchar cLastKv,cSameKvNum=0;
   static   bit bKeyPress=0;
   uchar i,j,cKeytmp=0xff;
   for(i=0;i<3;i++)
   {  DDRC&=0x80;
      DDRC|=cKeyDir[i];
      PORTC=cKeyOut[i];
      #asm("nop")
      #asm("nop")
      cKeytmp=PINC&0x7f;
      for(j=0;j<16;j++)
      {  if(cKeyTab[j]==cKeytmp)
         {  cWaitTime=10;          //延时去抖
            goto Next;
         }
      }
   }
  // do{                           //等待按键释放
   // }while(!bKeyPress);
   cSameKvNum=0;
   bKeyPress=0;
   return 0xff;
Next:
//   delay_ms(2);
   if(bKeyPress) return 0xff;
   if(cKeytmp==cLastKv)
   {  if(++cSameKvNum>10)
      {  cSameKvNum=0;
         bKeyPress=1;
         return j;
      }
   }
   else
   {  cSameKvNum=0;
      cLastKv=cKeytmp;
   }

   return 0xff;//返回空键值
}
