过滤减压阀及空气过滤减压阀康气通选型.doc

过滤减压阀应用及空气过滤减压阀康气通选型
Type300

ControlAir Type 300仪表空气过滤调压阀应用非常广泛，如气动控制器、变送器、阀门定位器、气缸和各类气动控制系统都能由ControlAir Type 300产品为其提供纯净气压源。

型号300仪表空气过滤调压阀设计用来为仪表、阀门和其他控制设备提供干净、精确气压。其已被证实在不同条件下有准确的运行特性。建筑耐用材料结合了环氧漆的表面处理，可提供在恶劣工业环境中长期持久的耐腐蚀性。这种质量元件是过程控制较为理想的经济性的替代品。

规格

型号-300
型号-310
型号-320
接口尺寸
进口/出口/标准：1/4" NPTT
进口/出口/标准：1/4" NPT
进口/出口/标准：1/4" NP
输出范围
0-10 psig (0-0.7 BAR), 0-30 psig (0-2 BAR), 0-60 psig (0-4 BAR), 0-120 psig (0-8 BAR)
0-30 psig (0-2 BAR), 0-60 psig (0-4 BAR), 0-100 psig (0-7 BAR)
N/A
最大供压
250 psig (17 BAR)
安装
管式或通过壳体直接安装
管式或通过壳体直接安装
管式或通过壳体直接安装
过滤
40 微米 (可选 5 微米)
流量
在供给100 psig (7 巴) 并输出20 psig(1.4 巴) 时流量为22 scfm (660 Nl/分钟)
在供给100 psig (7 巴) 并输出20 psig(1.4 巴) 时流量为20 scfm (566 Nl/分钟)
请咨询厂家
溢流量
高于设定点5psig压力时，溢流量：0.1scfm
N/A
灵敏度
1" 水柱
N/A
气耗量
小于5 scfm (2.5 Nl/min)
N/A
供压变化影响
25PSIG变化对输出压力影响小于0.2PSIG
N/A
耐温
0° to 160° F (-18° C to 71° C)
-20° to 180° F (-29° C to 82° C)
-20° to 150° F (-29° C to 66° C)
重量
1.6 lb (0.73 kg)
1.3 lb (0.60 kg)

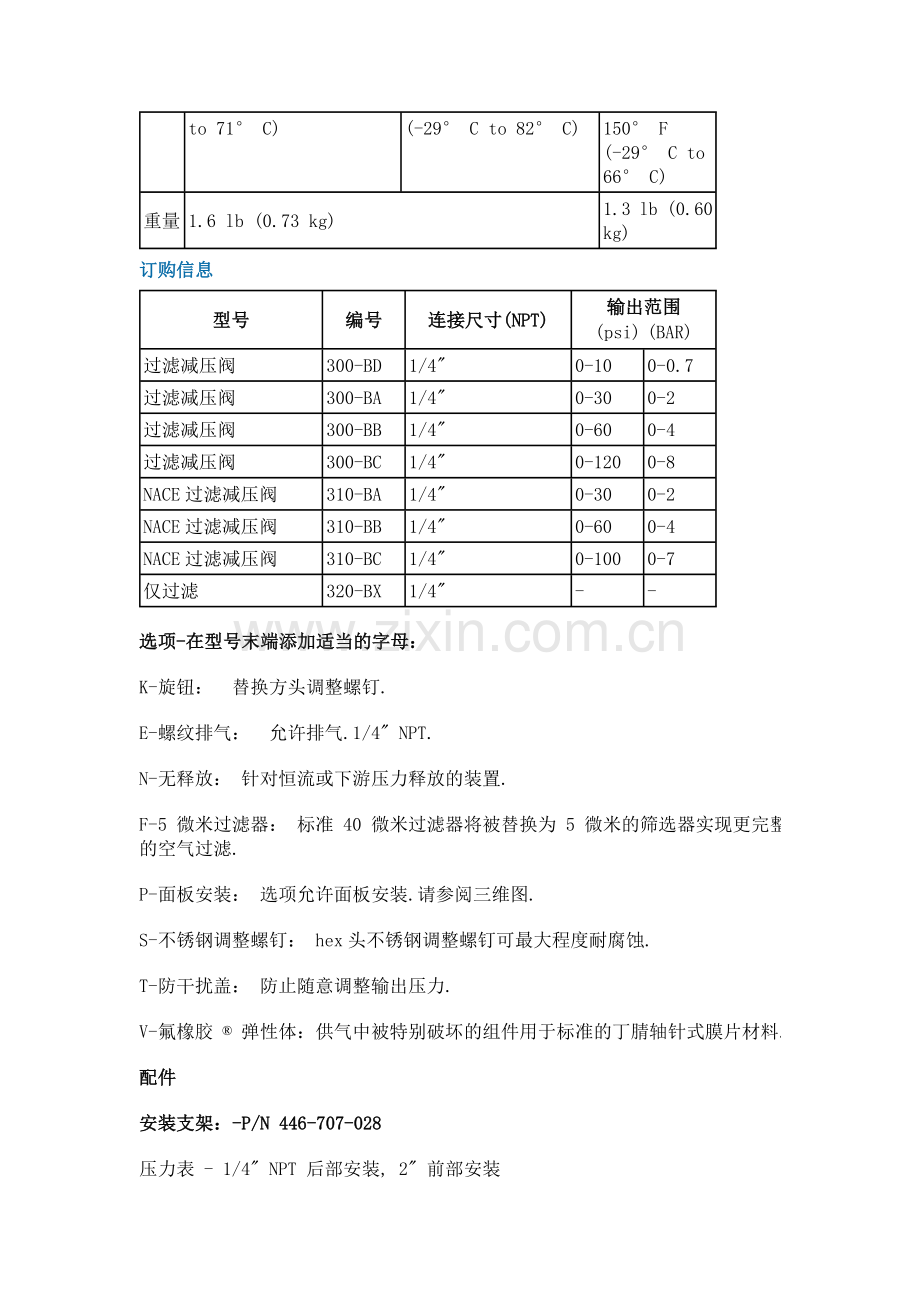

订购信息
型号
编号
连接尺寸(NPT)
输出范围
(psi)
(BAR)

过滤减压阀
300-BD
1/4"
0-10
0-0.7
过滤减压阀
300-BA
1/4"
0-30
0-2
过滤减压阀
300-BB
1/4"
0-60
0-4
过滤减压阀
300-BC
1/4"
0-120
0-8
NACE过滤减压阀
310-BA
1/4"
0-30
0-2
NACE过滤减压阀
310-BB
1/4"
0-60
0-4
NACE过滤减压阀
310-BC
1/4"
0-100
0-7
仅过滤
320-BX
1/4"
-
-
选项-在型号末端添加适当的字母：
K-旋钮： 替换方头调整螺钉.
E-螺纹排气： 允许排气.1/4" NPT.
N-无释放： 针对恒流或下游压力释放的装置.
F-5 微米过滤器： 标准 40 微米过滤器将被替换为 5 微米的筛选器实现更完整的空气过滤.
P-面板安装： 选项允许面板安装.请参阅三维图.
S-不锈钢调整螺钉： hex头不锈钢调整螺钉可最大程度耐腐蚀.
T-防干扰盖： 防止随意调整输出压力.
V-氟橡胶 ® 弹性体：供气中被特别破坏的组件用于标准的丁腈轴针式膜片材料.
配件
安装支架：-P/N 446-707-028
压力表 - 1/4" NPT 后部安装, 2" 前部安装
0-15 psi P/N: 446-725-003
0-30 psi P/N: 446-725-004
0-60 psi P/N: 446-725-001
0-160 psi P/N: 446-725-002
