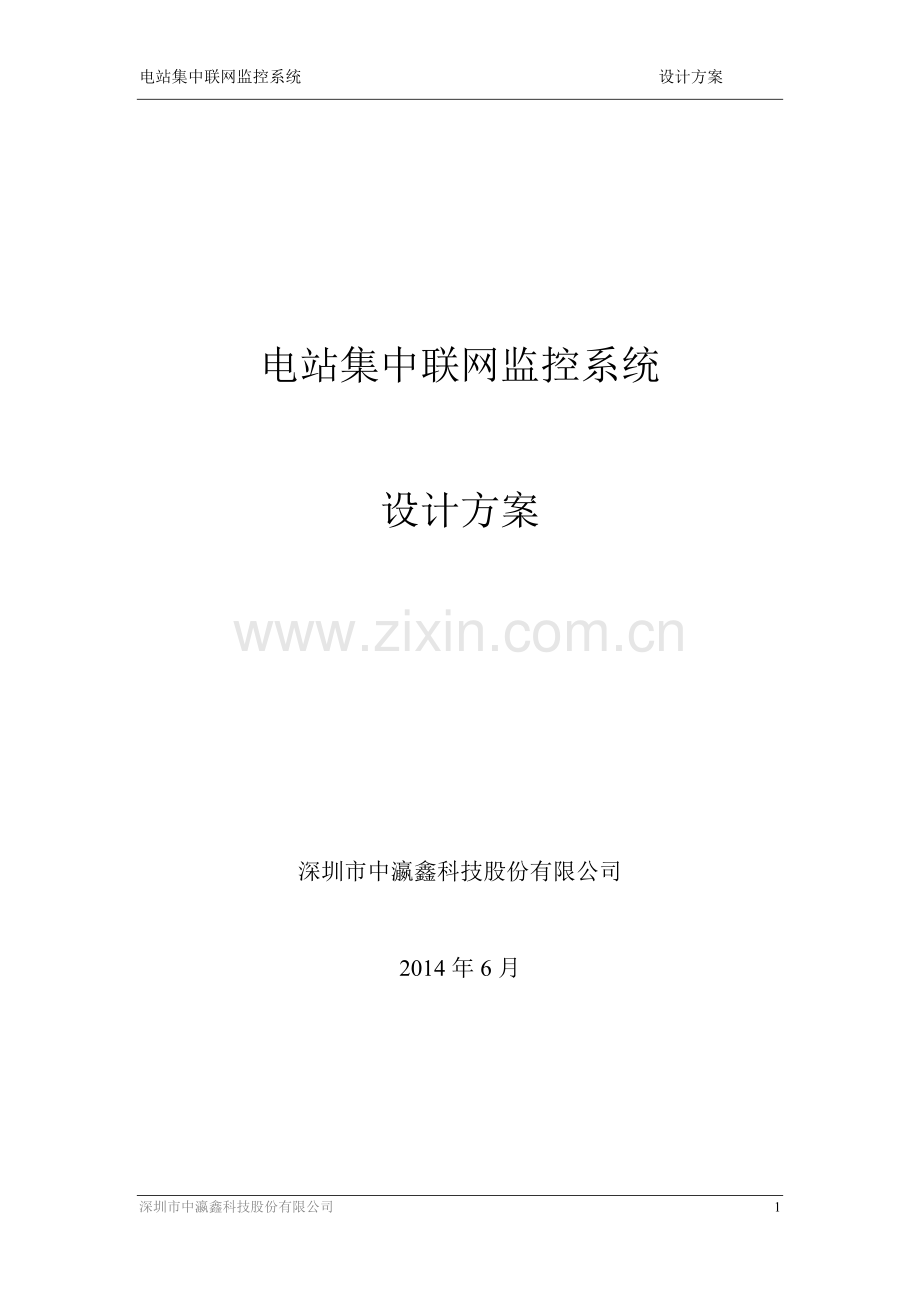

电站集中联网监控系统 设计方案

电站集中联网监控系统

设计方案

深圳市中瀛鑫科技股份有限公司

2014年6月
深圳市中瀛鑫科技股份有限公司 27
目 录
1. 项目概述与需求 3
1.1. 项目概述 3
1.2. 项目需求 3
2. 设计原则 4
3. 设计依据 6
4. 系统总体设计方案 8
4.1. 整体系统结构图 8
4.2. 整体系统结构描述 8
4.3. 已损坏的监控点改造升级 8
4.3.1. 200万红外高清网络球机规格 9
4.3.2. NVR技术规格 9
4.4. 传输方式 10
4.5. 集中联网监控综合管理中心建设 10
4.5.1. LED液晶拼接大屏 10
4.5.2. 数据集中存储、转发 10
4.5.3. 系统集中管理 10
4.5.4. 中心存储主机(IP SAN) 技术规格 11
4.5.5. 46寸高清液晶拼接墙技术规格 12
4.5.6. 解码上墙服务器技术规格 14
4.6. “铠士”监控管理平台介绍 15
4.6.1. 概述 15
4.6.2. 应用场合 16
4.6.3. 主要功能 16
4.6.4. 软件兼容性 16
4.6.5. 产品包含的功能模块 16
4.6.6. 功能特色 18
4.6.7. 具体功能 20
4.6.8. 技术参数 21
1. 项目概述与需求
1.1. 项目概述
地洛、联补、洛古三个水电站已有工业电视系统，现需要将三个水电站的工业电视系统进行集中联网综合管理，实现集中管理、存储、显示，同时保留本地存储、管理、显示系统，实现两级联网、两级存储、显示。
另外，针对已损坏的前端监控点进行升级改造。因原有的电视系统采用的是模拟监控，升级改造成网络高清监控系统。

1.2. 项目需求
一、 建设一套电站集中联网监控综合管理平台；
满足以下要求：
Ø 系统符合安全技术防范标准；
Ø 产品符合安全技术防范行业国家标准；
Ø 平台能兼容现有的监控设备，实现无缝对接，对各电站的监控设备进行统一管理；
Ø 采用LED液晶大屏拼接，直观显示，简易操作；
Ø 对前端监控点集中录像、存储；
Ø 视频集中转发，方便远程查看；

二、 对已损坏的前端监控点进行升级改造。
由模拟普清升级成网络高清，进行本地存储、管理、显示。

2. 设计原则
在系统设计和设备选型方面，遵循以下原则：
(1)先进性
应充分考虑信息化社会迅速发展的趋势和视频监控的本身特性、管理要求，在技术上适当超前，所采用的技术和设备应能保证满足信息化发展的需要，保证本系统图像建设的需要。并考虑发展的需要，使系统与未来扩展的设备有互联性与互操作性。系统建成后，其系统整体技术性能完全可以达到世界先进水平，并能在一定时期内保持技术领先的地位。
(2)可靠性
系统必须具有高度的安全性、可靠性和稳定性。在设计弱电各子系统时，从系统配置、软件结构、设备选择、技术服务等诸方面进行综合考虑，选用技术上成熟的、具有发展前景的国内知名品牌产品。设计的系统和选用的产品能够确保在24小时连续工作模式下无故障运行。系统管理平台上也采用授权、密码、口令、验证、确认等手段，能确保系统设备可靠、无误的工作，确保应用可靠。
(3)实用性
一个系统是否实用、适用，是否符合实际应用是最主要的。我们在考虑系统的设计方案时，充分考虑管理的需要，又要考虑到具体职能部门的机构设置、管理模式、岗位分配、岗位职能等。使本系统适应于现代化管理的需要。
(4)可用性
弱电系统工程对营造现代化的管理、休闲环境和气氛起到很重要的作用，因此我们提供的“各弱电子系统”持续可用，所选用的产品均具有很高的质量标准和制造水平，其平均无故障工作时间长，即使发生临时性故障，产品维修维护方便，故障后需恢复正常工作的时间极短。即使在出现重大的故障时，如黑客攻击、网络瘫痪等，各子系统仍备有本地数据存储系统，并备有人工输入信息的操作截面，使授权的操作员能及时处理各类问题，确保系统仍能正常工作和操作。
(5)可维护性和可扩展性
本系统全部采用模块化积木式结构设计，应用软件中具有一定的开放性，设置扩展接口，以满足今后系统的扩展、升级要求，充分保护用户投资。
(6)集成性
充分考虑本系统各子系统及以后系统的扩展，以便实现集中管理、监测和分散控制，达到信息共享。
(7)安全性
安全性和可靠性是密不可分的。本系统的设计具有高度的安全性和保密性，通过对系统分级保护、数据存储权限的控制等手段，并具有病毒探测、薄弱环节分析、密码管理功能，可以有效的防止各种形式的对系统的非法侵入和攻击。
系统的所有终端用户在对系统进行操作和访问之前都必须进行注册登记。系统将根据注册所得的用户唯一标识和密码来控制此用户的访问权限，以防止非法操作。不同级别的授权才具有相应的操作权限。
系统的安全操作除采用软/硬件保护性措施外，还与操作人员的素质和管理制度密不可分。管理部门应建立严格的“安全操作规程”，由操作者执行并“按章操作”。
依据以上设计原则，进行系统设计时，应充分考虑当前技术发展的潮流，并紧密结合我国的实际情况，在本系统设计中一切以先进、实用、可靠、追求高性能价格比，满足本项目视频监控需求为本。
3. 设计依据
本方案设计遵照最新版本的电力行业标准（DL）、国家标准（GB）和IEC标准及国际单位制（SI）。变电站图像监控及安全警卫系统设计遵循的主要标准和规范如下：
l GB50198-94 《民用闭路监视电视系统工程技术规范》
l GB12322-90 《通用性应用电视设备可靠性试验方法》
l GB12663-90 《防盗报警解码器通用技术条件》
l GB 2423.10-89 《电工电子产品基本环境试验规程》
l IEC364-4-41 《保护接地和防雷接地标准》
l GB/T 14429-93 《远动设备及系统-术语》
l GB/T 13926.n-92 《工业过程测量和控制装置的电磁兼容性》
l CCITT G.703 《脉冲编码调制通信系统网路数字接口参数标准》
l YD 610-93 PCM 《基群信令接口设备技术要求和测试方法》
l ITU/T H.200 《系列标准》
l ITU/T H.120 《系列标准》
l ITU-T H.323 《网络电视电话系统和终端设备标准》
l ITU H.264 《视音频编解码标准》
l DL 476-92 《电力系统实时数据通信应用层协议》
l IEC60870-5-101 《基本远动任务配套标准》
l IEC60870-5-103 《继电保护设备信息接口配套标准》
l IEC60870-5-104 《远动网络传输规约》
l IEEE802.3 《10BASE-T 以太网接口标准》
l IEEE802.3U 《100BASE-TX 快速以太网接口标准》
l GB/T17626-1998 《电磁兼容试验和测量技术》
l GB2887-89 《计算机场地技术条件》
l GB/T13850-1998 《交流电量转换为模拟量或数字信号的电测量变送器》
l GBJ115-87 《工业电视系统工程设计标准》
l GB/T16435.1-1996 《远动设备及系统接口(电气特性)》
l GB/T17626.2 《静电放电抗扰度试验》
l GB/T17626.3 《射频电磁场辐射抗扰度试验》
l GB/T17626.4 《电快速瞬变脉冲群抗扰度试验》
l GB/T17626.5 《浪涌(冲击)抗扰度试验》
l GB/T17626.6 《射频场感应的传导骚扰抗扰度》
l GB/T17626.8 《工频磁场的抗扰度试验》
l GB50217-94 《电力工程电缆设计规范》
l DL/T621-1997 《交流电气装置的接地》
l DL50093-97 《电力建设安全工作规程(变电部分)》
l DL/T 5136-2001 《火力发电厂、变电所二次接线设计技术规程》
l DL/T5149-2001 《 220kV-500kV变电所计算机监控系统设计技术规程》
l Q/CSG 1 0011-2005 《220kV～500kV变电所电气技术导则》
4. 系统总体设计方案
4.1. 整体系统结构图

4.2. 整体系统结构描述
电站部分：
电站部分包括前端摄像机、本地存储DVR和NVR、本地显示、传输系统等；
集中联网监控综合管理中心部分：
4.3. 已损坏的监控点改造升级
集中联网监控综合管理中心部分包括集中联网监控综合管理平台、管理服务器、流媒体转发服务器、液晶拼接大屏显示系统、存储系统、客户端等。
原有的监控点采用的是模拟的方式，现将已损坏的监控点全部改造成200万高清网络监控点，同时在本地监控室采用NVR进行存储。
4.3.1. 200万红外高清网络球机规格

型号：WS-D98G6H
1) 机芯：TI DM368处理器，支持三码流，1/2.9" CMOS,约210万像素，
2) 光学变倍：20倍变焦，
3) 镜头：4.7-94mm
4) 最低照度：0.3LUX；0 LUX（红外开启）
5) 旋转角度：水平360度，垂直0-90度，最高速度350度/秒，
6) 支持移动侦侧、联动报警、视频遮挡；、图像抓拍、本地和前端录像及回放。红外距离：120米，自动适应环境，手动可调低中高亮度。
7) 旋转速度：手动水平旋转速度:0.1º～140º/S，最大手动速度可115 º～160 º/S之间调整，预置位最高速度为350º/S。
8) 手动垂直旋转速度:0.1º～120º/S，最大手动速度可95 º～140 º/S之间调整,调预置位最高速度为300º/S。
9) 旋转范围:水平360º无限制转动，垂直0º～90º，最大角度可85 º～93 º之间调整
4.3.2. NVR技术规格

型号：WS-N2809
1) 视频通道：4路3MP万或者9路1080P支持Onvif；
2) 音频通道：1路BNC对讲，1路BNC音频输出；
3) 支持的录像分辨率：4路3MP万或者9路1080P；
4) 回放通道数：4；
5) 支持SATA硬盘数量：9；
6) 标配：鼠标、USB×3、网络、VGA、HDMI接口，E-SATA接口×1,报警接口；
7) 尺寸/重量：440mm×450mm×90mm/6.5Kg；
8) 功能齐备：支持HDMI（标配）；3G，WIFI。
4.4. 传输方式
各电站到集中联网监控综合管理中心的传输采用已有传输网络。
改造监控点到本地中心的传输方式如下：
距离80米以下采用网线传输；超过80米采用光纤传输。

4.5. 集中联网监控综合管理中心建设
集中联网监控综合管理中心作为本项目的大脑，集合集中显示、集中控制、转发、应急指挥等功能为一体。
4.5.1. LED液晶拼接大屏
在集控中心配置1套3*3的46寸LED液晶拼接墙，通过3*3拼接高清上墙解码服务器将前端的网络监控图像解码到拼接墙上。
4.5.2. 数据集中存储、转发
对于重要的监控数据，我们在集控中心通过配置数据存储服务器和IPSAN存储主机进行集中存储，保证数据的完整性和安全性。
另外在集控中心配置转发服务器对数据进行转发，满足多数据的上传下载及客户端访问的需要。
4.5.3. 系统集中管理
通过中瀛鑫的“铠士”监控平台对监控、报警进行集中管理和控制。
平台可实现的功能有：多级联网、多系统综合管理、实时视频监控、集中认证、用户权限管理、远程配置设备参数、数字矩阵功能、远程控制、远程布撤防、集中存储、录像回放、云台控制、报警联动、监控设备控制、电子地图、设备管理、电视墙输出、WEB功能、操作跟踪日志等。
4.5.4. 中心存储主机(IP SAN) 技术规格

技术参数
产品名称
IP-SAN
RAID技术特性
RAID级别
RAID 0/1/1E/10/5/6/50/60支持全局热备盘与指定热备盘
系统特性
write hole 预防、读写检测机制；多盘错误处理、SMART硬盘状态汇总；在线容量扩展、阵列级别迁移、预先数据迁移技术PDM PerfectRAID错误处理、数组复原技术、损坏扇区重校验。
硬件异或、自动RAID重建
是
支持逻辑卷数量(LUN)
256
每阵列逻辑卷数量(LUN)
32
常规特性
主机通道
4个1Gb iSCSI主机接口
硬盘插槽数量
16
磁盘接口
16个SAS/SATAII接口通道，提供300MB/s的速率
支持最大硬盘数量
112个（支持6个扩展柜级联）
扩展通道
单通道 SAS端口 (×4) SFF-8088 mini-SAS
支持硬盘容量
300G/450G/600GB SAS硬盘或500G/750G/1T/2TB等SATAII企业级硬盘
单机最大容量
9.6TB（600GB SAS硬盘）或32TB（2TB SATAII硬盘）
最大存储容量
67.2TB（600GB SAS硬盘）或224TB（2TB SATAII硬盘）
其它特性
外形尺寸
标准3U高19英寸机架式
131.1 mm （H）×446.1 mm （W）×461 mm（D）
重量
15Kg (单机重) 、24.6 Kg (含硬盘)
环境
温度：摄氏5度～40度 (非运转时为摄氏-40度～60度)；相对湿度：95% 以下
电源规格
90～264 VAC, 47～63Hz；8A (100V AC); 4A (240V AC)
冗余电源
两组450W、90-264V自动侦测 w/PFC、热插拔与备份设计
通过的认证
CE, FCC Class B, VCCI, BSMI, CB, KCC, C-Tick, UL,TUV

4.5.5. 46寸高清液晶拼接墙技术规格

功能特性
* 自带拼接功能，配合软件可以任意组合拼接成大屏幕；
* 窄边框设计，边框宽度0.67cm，外观更出众，并适合大型拼接墙的应用；
* 采用防干扰金属外壳，无辐射，并提供良好的散热，应对任何严格的应用环境；
* HDMI输入，使信号源与屏显实现超真数字RGB传导，呈现完美图像，信号无衰减，画面更清晰；
* RJ45的串口控制线，方便安装布线，远程控制；
* 全天候24小时应用设计：专为高负荷、全天候显示应用而设计，支持24小时不间断开机运行；
* PIP画中画功能：支持两种信号同时输出，画中画位置大小可选，最大化利用显示功能；
* 高级防图像残留功能Pixel Shift：针对安防监控行业长寿命观看静态画面，设计自动消除残影功能，保护液晶屏的长寿命使用；
* 信号特殊处理：3D降噪，动态降噪；
* 绿色环保设计：符合RoHS标准，关爱环境。
技术参数
项目
参数
屏幕尺寸
46英寸
屏幕类型
TFT-LCD
显示尺寸
1018.3mm(H)×572.5mm(V)
显示比例
16:9
最大分辨率
1920×1080
显示点距
0.7455mm(H)×0.7455mm(W)
显示色彩
16.7M
亮度
700cd/㎡
对比度
5000：1
视角（上/下/左/右）
89°/89°/89°/89°
响应时间
8ms
输入
复合视频
BNC×3
色差分量YPbPr（RGB）
BNC×3
SV-Y
BNC×1
SC-C
BNC×1
VGA
(D-15针)×1
S-Video
预留
DVI
×1
HDMI（支持1080P向下兼容）
×1
输出
RS232
RJ45×1
复合视频（环通）
BNC×2
RS232（环通）
RJ45×1
OSD调整菜单
中文/英文
电源
AC110-240V
最大功耗
≦300W
最小功耗
3W
外形尺寸
1025.7mm×579.9mm×95mm

4.5.6. 解码上墙服务器技术规格

技术参数
产品名称
2×2拼接高清解码上墙服务器
3×3拼接高清解码上墙服务器
系 统
操作系统
WIN 2003 Server
WIN 2003 Server
管理系统
中瀛鑫凯士平台视频管理系统
中瀛鑫凯士平台视频管理系统
性 能
图像编码标准
H.264 & MPEG-4
H.264 & MPEG-4
解码性能
支持4路1080P/8路720P
支持9路1080P/18路720P
视频输出
4路 VGA 输出/4路 DVI 输出
9路 VGA 输出/9路 DVI 输出
支持分辨率
1080P(1920×1080)、UXGA(1600×1200)、
720P(1280×720)、HD1(704×288)、
D1(704×576)、CIF(352×288)、QCIF(176×144)
1080P(1920×1080)、UXGA(1600×1200)、
720P(1280×720)、HD1(704×288)、
D1(704×576)、CIF(352×288)、QCIF(176×144)
视频输入
2路千兆网络接口输入
2路千兆网络接口输入
网络协议
TCP、UDP/IP
TCP、UDP/IP
音频输入
有
有
音频输出
有
有
机 箱
颜色
黑色
黑色
尺寸
482mm× 570mm× 177mm(W×D×H)
482mm× 570mm× 177mm(W×D×H)
其它参数
供电方式
AC220、50Hz、6A
AC220、50Hz、6A
功耗
<600W
<600W
安装方式
标准上架
标准上架
工作温度
0℃～60℃
0℃～60℃
工作湿度
<80%
<80%

4.6. “铠士”监控管理平台介绍
4.6.1. 概述
“铠士”监控管理平台软件是基于网络的全数字化信息传输和管理系统，属于第三代开放式技术的综合网络监控软件产品。它结合了现代音视频压缩技术、网络通讯技术、计算机控制技术、流媒体传输技术，采用模块化的软件设计理念，将不同客户的需求以组件模块的方式实现；以网络集中管理和网络传输为核心，完成信息采集、传输、控制、管理和储存的全过程，能够架构在各种专网、局域网、城域网、广域网之上。平台与市场主流硬件配合，兼容多种品牌硬件产品，真正实现了监控联网、集中管理，授权用户可在网络的任何计算机上对监控现场实时监控，提供了强大的、灵活的网络集中监控综合解决方案。
4.6.2. 应用场合
“铠士”监控平台软件适用于平安城市监控项目、中型或大型监控联网项目、多级多系统监控联网项目。广泛应用于公安、电力、金融、环保、酒店、智能小区等领域。
4.6.3. 主要功能
多级联网、多系统综合管理、实时视频监控、集中认证、用户权限管理、远程配置设备参数、数字矩阵功能、远程控制、远程布撤防、集中存储、录像回放、云台控制、报警联动、监控设备控制、电子地图、设备管理、电视墙输出、WEB功能、操作跟踪日志等。

4.6.4. 软件兼容性
1、可兼容的设备
兼容PC DVR、嵌入式DVR、NVR、DVS、IP Camera等多种设备。
2、可兼容的产品品牌
DVR、NVR、DVS：中瀛鑫、海康、大华、恒亿、汉邦、拓普威视、诚丰等；
板卡：海康、汉邦 、恒亿、金维讯等；
网络摄像机：中瀛鑫、汉邦等；
其 它：如果是目前没有兼容的设备，只要提供设备的SDK通讯协议即可做开发接入工作。

4.6.5. 产品包含的功能模块
“铠士”网络视频管理平台软件由资源管理中心服务器、流媒体服务器、存储服务器、解码服务器、报警管理服务器、网络客户终端等模块组成。
1、资源管理中心服务
资源管理中心服务模块是系统的核心，是整个系统的主服务器，桥接了其他的各个服务模块，主要用于管理系统平台所有的设备和与其它的管理服务器进行通讯和同步。可以实现对远程数字视频设备的区域、人员、设备、任务、报警、日志等的配置，设备巡检和实时访问权限控制等管理。
2、流媒体服务
为多用户同时访问视频提供转发服务，减少网络带宽占用及资源使用。在转发服务与前端视频通道之间只占用一个通道带宽的网络资源，再由转发服务器将数据分发给多个客户端。
流媒体服务可以完成视频的多路输入、输出，实现前端设备被多终端稳定调用，减轻网络带宽压力，减轻服务器压力，实现大容量联网系统的稳定运行。流媒体服务是系统的视频转移分发单元，可以根据管理策略向多客户端转发和分发视频功能，可以制定分发策略。
3、集中存储服务
集中存储服务对于前端没有存储功能、或者不适合在前端进行录像文件存储的情况尤为适用。也适用于一些重要的录像文件在前端不适合保存的，可以集中存储在后端集中存储主机上。该功能可以设置集中存储计划，从而在集中存储服务器上实现定时文件存储功能。
集中存储：可将多个IPC\DVS\DVR\NVR的录像文件集中存储到服务器，使得每个DVR\NVR只要配置少量的硬盘容量即可，降低整体使用成本。
分组存储：可灵活设置不同磁盘组的磁盘空间，将重要程度不同的视频分开存储，使得重要的视频可以保存更长的时间。
强大而灵活的录像计划安排，可以按天、周、月、年、临时等周期针对每路视频安排录像计划、移动侦测计划、报警器的布防计划。
基于时间而非文件的录像回放方式，更贴近实际的监控需求。
预录像及延迟录像功能：使报警录像更具完整性。
DVR\NVR状态监控：可以通过短信、邮件、Windows信使服务等方式向客户报告DVR\NVR的运行状况。
4、解码上墙服务
通过虚拟数字矩阵实现对电视墙的视频画面切换及云台控制等动作。网络虚拟数字矩阵和传统模拟矩阵不同，它以视频解码卡（或视频编码软件）代替模拟矩阵中的视频输入模块，以视频解压缩模块（或视频解码软件）代替模拟矩阵中的视频输出模块，以网络视频服务器代替模拟矩阵主机，以基于TCP/IP协议的IP网代替模拟总线（或模拟视频总线结合IP控制总线），以数字高速处理芯片代替模拟电开关，运用高速处理芯片的运算完成视频从输入到输出的切换，将视频信号传输至电视墙。
5、报警管理服务
可对霍尼韦尔、C&K、博世、时刻、时锐的报警主机品牌进行管理。通过串口或网络通讯的方式，将分散在各个地方的独立的报警子系统进行联网，报警管理中心可对任何一个子系统进行报警控制，如报警布防、撤防、旁路、清除报警、报警输出的打开、关闭等。当任何一个报警子系统有报警发生时，报警管理中心能快速准确的显示出报警的详细信息，如报警地点、名称、类型、子系统号、防区号等，并会自动根据预先设置的报警预案进行联动操作，如：视频弹出播放、播放指定声音、视频群组播放、视频群组轮巡、联动报警输出、报警布撤防、电视墙切换、联动云台预置位、巡航、发送手机短信、LED屏显示、打印机打印等。
6、集中监控终端
提供授权职员用户和单位用户本地或外网浏览视频、查看各种状态数据和日志、上传下达通知汇报等集中监控的平台。监控终端通过中心平台获取所有配置信息及业务信息，即可访问视频设备及流媒体服务器，进行有关业务处理。

4.6.6. 功能特色
1、人性化、便捷的用户操作界面
平台设计了人性化的用户操作界面，采用友好的提示，让功能图标图形化、更直观，并且可按照用户的使用习惯将界面的功能模块移动到适合的位置，即使是从未接触过的用户都能快速上手、舒适使用。
2、强大的集中管理功能
“铠士”监控平台软件可以对网络中的数字硬盘录像服务器（DVS）、嵌入式DVR、网络视频服务器、网络摄像机（IP Camera或Network Camera）等产品进行远程参数配置，远程视频控制，远程主机工作状态检测，远程布撤防、多级电子地图以及网络虚拟矩阵，报警上报等集中管理。
3、高效的流媒体转发功能
当多个客户端需要同时查看某监控点的相同画面时，势必会造成在一条通讯网络线路上的数据拥堵，严重浪费网络资源。“铠士”监控平台软件可以在有限的带宽下，通过高效的流媒体转发功能，保证音视频流稳定有效的传输，以及在不同网段之间转发媒体数据,实现被转发媒体位置的透明性。当有多个客户端需要同时访问同一远程画面时，在转发服务与前端视频通道之间只占用一个通道带宽的网络资源，再由转发服务器将数据分发给多个客户端。解决了带宽、内外网和多用户访问的冲突，有效地利用网络带宽。
4、 完善的用户认证管理系统
“铠士”监控平台软件采用完善的集中用户认证管理模式，采用合理的优先级及冲突检测机制以满足大中型多级网络监控系统中多用户的监控、管理需求。
5、集中存储与检索
录像文件资料的集中存储和分散存储对于不同的监控应用来说各具优势。存储成本、存储介质、存储方式、存储容量及可靠性也是目前各供应商面临的一个问题。而录像数据资料的安全、以及冗余备份等问题也是必须考虑的。系统软件支持IDE、SATA、SCSI、光纤等多种存储介质的DAS、NAS和SAN存储网络，满足不同项目中的存储需求。
6、先进的WEB管理功能
平台的WEB功能管理模块
使用的是微软的智能客户端技术，用户可在任何地点通过IE方式接入平台软件进行操作和管理，使用时不需修改IE的安全限制即可正常使用，不受IE参数设置局限，和正常使用客户端软件是一样的，较普通的用控件实现WEB功能的方式更为先进实用。
7、系统的兼容性
用户在项目中往往存在不同时期装备的多种监控系统平台，而由于每个硬件供应商没有统一标准的接口，压缩格式也互不相同，这就要求管理软件系统能够尽可能地兼容多家厂商的硬件，从而最大限度地利用客户现有资源，减少重复投资，“铠士”视频监控平台软件几乎兼容了目前市场上所有主流品牌的硬件设备。
8、系统的扩展功能
不同的行业应用功能扩展的需求也是不同的，如公安城市监控要求具备如人像识别功能，金融行业通常要求卡号叠加、点钞机计数叠加或清晰人脸叠加等功能，而对于超市卖场，可能又会需求如人流量统计等功能。系统可以扩展升级支持多种视频分析技术，如基于物体外形的检测和对象自动跟踪；基于移动侦测技术的运动物体报警，定点物体防盗检测；公路交通停车场非法占用（或闯入）检测或逆行检测等。此外，监控系统往往需要同用户的门禁、对讲、考勤和报警等系统联动。所以监控系统软件应提供完备的扩展功能接口，以供用户二次开发或多系统的联动。
9、快速便捷的监控点查询功能
在几百路上千路甚至上万路的大型监控应用场合中，多数软件不能做到快速准确的查找到任意一个监控点。“铠士”平台具备多种方便快捷的查找模式，支持准确查找、模糊查找，还可以通过输入监控点名称拼音的首字母进行快速查找。
4.6.7. 具体功能
* 系统支持B/S及C/S二种模式；
* 支持前端视频监控主机状态（D* R在线\离线状态、摄像机工作状态、磁盘空间状态、报警存防\撤防状态）上传显示功能，并能查询历史前端视频监控主机在线\离线情况；
* 具备对其它访问网络的客户端进管理和授权的功能；
* 支持各类报警信息（D* R报警、PSTN报警主机）上传、通讯中断识别和断网重联；
* 高强度加密的数据、文件及控制指令传输；
* 支持中心对下属D* R的双向语音对讲、广播；
* 支持中心对客户端发送通知功能；
* 支持参数设置文件备份，重装软件后可立即恢复到保存时的参数；
* 支持为帐号设定使用的终止期限，到期的帐号将被系统停用；
* 支持终端设备自动查找资源中心功能；
* 自动校时功能，保证与系统中心时间同步；
* 多种权限组合，满足不同组和用户管理需求；
* 具备前端硬盘录像机（D* R）本地存储及中心集中存储两种模式；
* 可对网络中接入的客户端进行登录及权限控制；
* 支持由于网络带宽所限下的中心及客户端访问D* R路数限制；
* 支持视频轮巡，图像伴随的音频实时监听；
* 具备人工切换、自动切换和可编程的监视画面切换；
* 可根据用户级别，赋予不同用户的优先权，如远程控制云台优先级别；
* 远程控制前端D* R外接报警控制单元，执行报警设防/撤防；
* 支持报警时相应视频图像自动弹出，显示及本地同步录制；
* 支持双码流传输，在网络带宽受到制约的情况下可稳定传输和解码显示图像；
* 支持针对窄带传输而采取的D* R传送通道数量限制，以保证网络不产生数据堵塞与客户端图像显示的质量；
* 具备对其它访问网络的客户端进行管理和授权的功能。

4.6.8. 技术参数
l 资源管理中心服务器
主功能
子功能
功能描述
基本资料管理
区域配置
提供区域的新增、修改、删除功能。
单位配置
提供区域下属单位的新增、修改、删除、查询功能。
民警管理
提供民警的新增、修改、删除、查询功能。
服务器管理
流媒体服务器
提供流媒体服务器的新增、修改、删除、查询，及“配置管辖视频设备”功能。
存储服务器
提供存储服务器的新增、修改、删除、查询，及“配置存储策略”、“分配策略应用通道”功能。
报警服务器
配置管理报警服务器。包含：新增，修改，删除 报警服务器。
视频设备管理
安装设备
提供安装设备的新增、修改、删除、查询。必须提供区域及单位
临时设备
设备或终端要支持主动上传功能，先归为临时设备，通过转正转为正式设备。提供转正、删除功能。
通道分组
管理设备通道分组，包含新增，修改，删除。并设置通道，即给通道分组分配视频设备的通道。
用户权限管理
角色管理
为角色分配中心，终端模块，通道访问权限。用户登录中心时，根据所属角色的中心模块权限来显示菜单；登录终端时，根据角色的终端模块显示所能访问的模块。包含：新增，修改，删除。
角色通道管理
为角色指定所能访问的通道设备。
用户管理
配置中心（终端）登录用户。包含：新增，修改，修改密码，删除。
日志管理
中心操作日志
查询用户在中心所做的主要操作。后台定时删除。
即时报警日志
查询系统中的即时报警记录。后台定时处理。
历史报警日志
查询系统中的历史报警记录。后台定时删除。
服务器故障日志
查询发生故障的服务器（报警服务器，流媒体服务器….）记录。后台定时删除。
服务器运行日志
查询服务器（报警服务器，流媒体服务器….）的运行记录。后台定时删除
客户端操作日志
查询客户端操作日志。后台定时删除。
客户端运行日志
查询客户端运行日志。后台定时删除。
黑名单报警日志
查询黑名单报警日志。后台定时删除。
单位报警日志
查询单位报警日志。后台定时删除。
通讯日志
查询通讯（短信及邮件）日志。后台定时删除。
实名管理
实名拍照查询
接收并存储实名拍照信息并提供查询功能。
黑名单管理
设定有问题的上网人的姓名、省份证号，再次出现实名信息时给予报警提示。
升级管理
参数的配置
提供升级参数的配置功能。
升级包的上传下载
提供升级包的上传及下载功能。
升级状态查询
接收存储升级日志并提供查询功能。
系统配置管理
系统参数
提供系统参数的配置功能。
备份与还原
提供系统数据的备份与还原。
l 集中监控终端
主功能
子功能
功能描述
视频预览
实时视频
可通过设备接口或流媒体访问设备，监控查看实时视频。
窗口样式切换
可设置实时视频播放窗口样式，显示1路、4路、9路、16路等窗口样式
参数调节
可对视频参数进行调节，如亮度、色度、对比度、饱和度、码流、帧率等
声音开关控制
可在查看实时视频同时打开声音或关闭声音。
云台控制
可在查看实时视频同时进行云台控制，提供上下左右，调节焦距、光圈，设置和指定预置位等。
可进行控制权申请，独占使用，并可根据用户优先级别来控制。
拍照
可在查看实时视频同时进行拍照，可连拍多张并保存到指定目录。提供连续拍照张数、保存目录等参数设置功能。
语音对讲(设备型)
可在查看实时视频同时开启语音对讲，利用客户端及视频设备上音频设备实现语音对讲。
客户端存储
提供客户端存储视频的功能
主从码流切换
提供主从码流切换切换的功能，并可根据窗口样式自动切换，大窗口主码流，小窗口子码流，降低网络负载。
状态显示
显示通道状态如码流、帧率等信息。
显示设备状态如磁盘存储状态、设备连线状态等信息
显示客户端状态如cpu、内存、网络带宽等信息。
流媒体播放
单位用户监控设备时，如果设备是配置了流媒体的，可以直接访问设备也可以访问流媒体，以达到更好的监控效果。
录像回放
视频回放
提供历史视频回放功能。
窗口样式切换
可设置实时视频播放窗口样式，显示1路、4路、9路、16路等窗口样式
播放控制
支持快进、慢放、暂停、拖动等功能
声音开关控制
可在查看实时视频同时打开声音或关闭声音。
拍照
可在查看实时视频同时进行拍照，可连拍多张并保存到指定目录。提供连续拍照张数、保存目录等参数设置功能。
下载功能
从列表中选定要下载的文件，点击下载即可下载。同时选择多个历史视频录像下载。
同步播放控制
支持多通道同步播放、快进、暂停等操作。
连播功能
指定播放一段时间视频时，可能包括多个视频文件，实现自动连续播放的功能。
同步下载机制
播放时同步下载历史视频并保存，下次播放时如果本地已有下载，则从本地播放。
视频转换
提供将视频流转换为标准avi格式文件
报警处理
报警联动设置
提供存储、拍照、输出、关联视频、发送短信、邮件等联动设置，可通过电子地图来进行设置。
报警处理
客户端自动提示：任务栏警灯、弹出列表、播放声音、弹出地图、弹出视频等。
处理确认，反馈中心，同步所有客户端。
上报功能：处理不了时，可上报给上级用户。
报警查询
提供已处理的报警信息的查询功能
状态浏览
设备状态
提供浏览设备状态的功能，可了解设备的离线状态、通道
