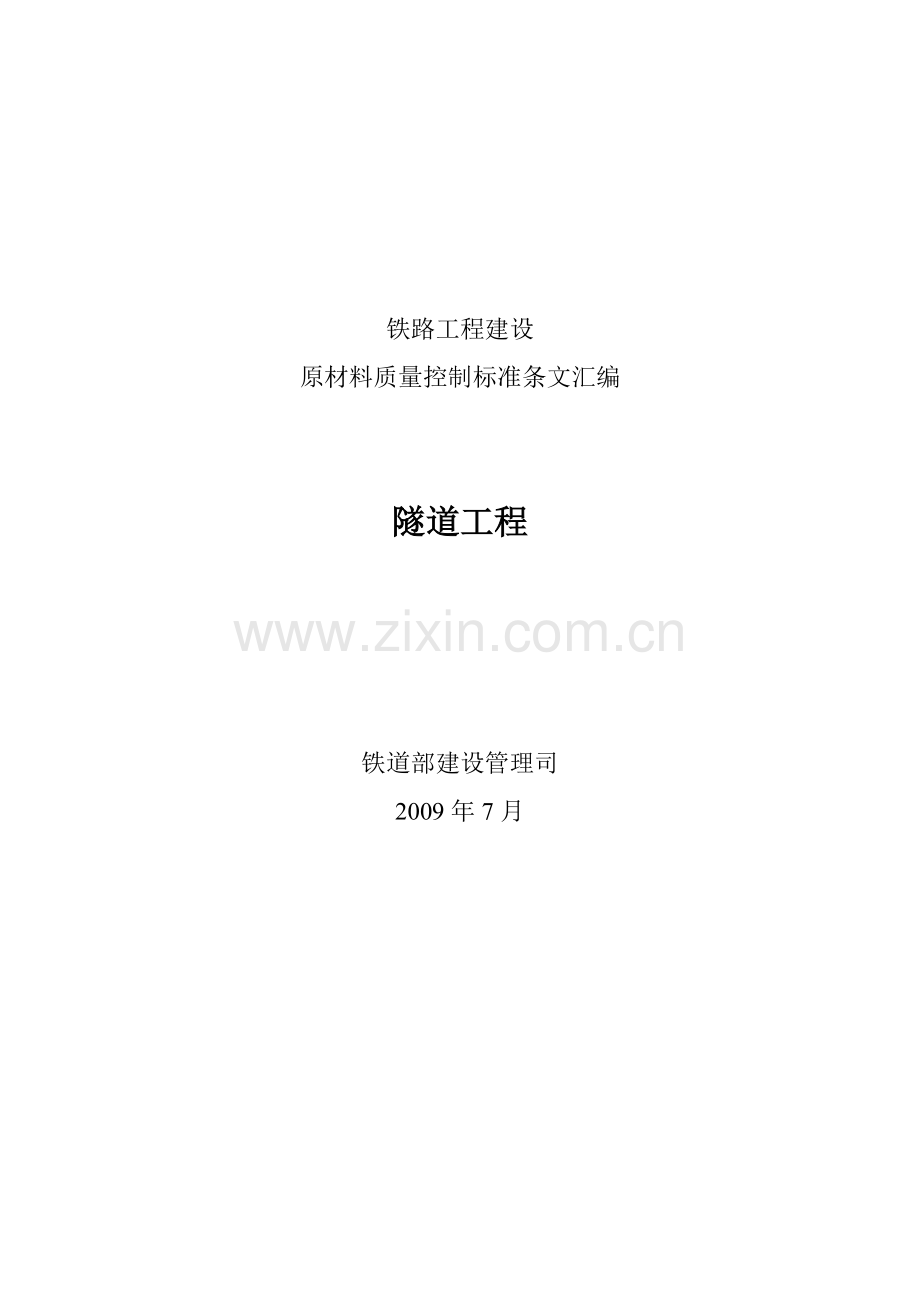

隧道工程-铁路工程建设原材料质量控制标准条文汇编.doc

铁路工程建设
原材料质量控制标准条文汇编

隧道工程

铁道部建设管理司
2009年7月

铁路工程建设
原材料质量控制标准条文汇编

隧道工程

中国铁道出版社
2 0 0 9年·北京

铁路工程建设
原材料质量控制标准条文汇编
隧道工程

中国铁道出版社出版发行
(100054，北京市宣武区右安门西街8号)
出版社网址：http：／／tdoress．tdpress．com
北京兴顺印刷厂印刷
开本：880 Inrtl×l 230 mm 1／64
印张：0.875字数：26千字
2009年7月第1版2009年7月第1次印刷
书号：：15113·3034定价：6．00元
版权所有 侵权必究
凡购买铁道版的图书，如有缺页、倒页、脱页者，请与本社发行部调换
发行部电话：路(021)73170，市(010)51873172

关于印发《铁路工程建设原材料质量
控制标准条文汇编》的通知
建技[20091201号
为进一步推进铁路工程建设项目标准化工作，确保原材料质量，从源头上抓好铁路工程建设质量控制，现印发《铁路工程建设原材料质量控制标准条文汇编》(以下简称“本汇编”)，请各单位按以下要求认真执行。
一、本汇编以现行铁路工程施工质量验收标准为依据，体现了铁路工程主要专业中的原材料检验验收、质量管理要求，对加强铁路工程施工现场原材料质量控制和管理，确保大规模高标准铁路工程建设质量具有重要意义。
二、各单位应充分利用本汇编对本单位原材料质量控制管理人员和施工人员进行宣传教育工作。
三、铁路工程施工质量控制应以现行工程建设标准为依据，各单位在使用本汇编过程中应注意相关工程建设标准条文的变化情况并及时更新相应内容。
《铁路工程建设原材料质量控制标准条文汇编》单行本，由铁路工程技术标准所、中国铁道出版社组织出版发行。

铁道部建设管理司
二OO九年七月二日
前 言
为了进一步推进铁路工程建设项目标准化工作，确保原材料质量，从源头上抓好铁路工程建设质量控制，根据铁路工程施工现场管理需要，铁道部建设管理司组织编制了《铁路工程建设原材料质量控制标准条文汇编》(以下简称“汇编”)。
原材料质量控制是工程质量控制的基础。本汇编以现行铁路工程施工质量验收标准为依据，对铁路工程主要专业中的原材料检验验收、质量管理标准条文进行分类汇总，便于工程施工现场进行原材料质量控制和管理，对确保大规模、高标准铁路工程建设质量具有重要意义。
本汇编按照混凝土与砌体工程、路基工程、桥涵工程、隧道工程、轨道工程、站场工程、给水排水工程分为七个分册编制。其中，路基、桥涵、隧道、轨道工程按照客运专线、客货共线分为两大类，将原材料质量控制标准条文进行分类汇总，方便现场人员对照使用。本册为给水排水工程分册。
铁路工程施工质量控制应以现行工程建设标准为依据，各单位在使用本汇编进行工程施工质量管理过程中应注意相关工程建设标准条文的变化情况并及时更新相应内容。使用过程中的意见和建议可以书面形式寄交铁道部经济规划研究院(北京市海淀区羊坊店路甲8号，邮政编码100038)。

目 次
l原材料质量控制基本规定…………………………
2钻进用泥浆…………………………………………
3 填充砾石及滤料…………………一………………
4钢筋型钢材…………………………………………
5混凝土、砂浆原材料………………………………
6砌体原材料…………………………………………
7管道基础用土料、石灰、水泥等…………………
8保温层材料…………………………………………
9涂料…………………………………………………
（Ⅰ）客运专线
1原材料质量控制基本规定
1．1原材料应按下列规定进行质量控制：
工程采用的主要材料、构配件和设备，施工单位应对其外观、规格、型号和质量证明文件等进行验收，并经监理工程师检查认可。凡涉及结构安全和使用功能的，施工单位应进行检验，监理单位应按规定进行平行检验或见证取样检测。
1．2原材料质量验收应包括如下内容：
1实物检查，按下列方式进行：
1)对原材料、构配件和设备等的检验，应按进场的批次和现行有关标准规定的抽样检验方案执行；
2)对混凝土性能指标的检验，应按现行有关标准的抽样检验方案执行；
3)对采用计数检验的项目，应按抽查点数符合标准规定的百分率进行检查。
2资料检查，包括原材料、构配件和设备等的质量证明文件(质量合格证、规格、型号及性能检测报告等)和检验报告、平行检验报告、见证取样检测报告等。
2钢筋
2·1钢筋进场时，必须对其质量指标进行全面检查并
·1·
按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验，其质量应符合现行国家标准《钢筋混凝土用热轧光圆钢筋》(GB 13013)、《钢筋混凝土用热轧带肋钢筋》(GB 1499)和《低碳钢热轧圆盘条》(GB／T 701)等的规定和设计要求。
检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢筋，每60 t为一批，不足60 t按一批计。施工单位每批抽检一次；监理单位按施工单位抽检次数的10％进行见证
检验，但至少一次。
检验方法：施工单位全部检查质量证明文件，并按批进行抽样做屈服强度、抗拉强度、伸长率和冷弯试验；监理单位全部检查质量证明文件、试验报告，并随机抽样进行
见证取样检测或平行检验。
2．2钢筋品种、级别、规格和数量必须符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察，钢尺检查。
2．3钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状锈蚀。
检验数量：施工单位全部检查。
检验方法：观察。
2．4模板、钢筋、混凝土的检验除应符合《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)的规定外，尚应符合铁道部《铁路混凝土工程施工质量验
·2·
收补充标准》(铁建设[2005]160号)的有关规定。
[备注]《客运专线铁路隧道工程施工质量验收暂行标准》(铁
建设[2005]160号)第4．4．1、4．4．2、6．3．1、6．4．1、7．1．15、7．3．1、7．3．2、8．5．1、8．10．1、8．10．2、8．10．9、9．4．1、9．4．2、10．4．1、10．4．2条。
3混凝土(喷射混凝土、注浆)用水泥、细骨料、
粗骨料、外加剂、矿物掺和料、拌和用水等
3．1一般规定
1衬砌混凝土的强度、耐久性、耐腐蚀性、抗渗性及抗冻性必须符合设计要求。防水混凝土所使用的粗、细骨料必须是现行国家标准《建筑用卵石、碎石》(GB／T14685)和《建筑用砂》(GB／T 14684)规定的优等品或一等品。
2衬砌混凝土使用水泥宜选用硅酸盐水泥、普通硅酸盐水泥，混合材宜为矿渣或粉煤灰。有耐硫酸盐侵蚀要求的混凝土也可选用中抗硫酸盐硅酸盐水泥或高抗硫酸
盐硅酸盐水泥。不宜使用早强水泥。
使用的细骨料应选用级配合理、质地均匀坚固、吸水率低、空隙率小的洁净天然河砂，也可选用专门机组生产的人工砂，不宜使用山砂，不得使用海砂。
使用的粗骨料应选用级配合理、粒形良好、质地均匀坚固、线胀系数小的洁净碎石，也可采用碎卵石或卵石，不宜采用砂岩碎石。混凝土应采用二级或三级级配
·3·

粗骨料，粗骨料应分级采购、分级运输、分级堆放、分级计量。
当使用的粗、细骨料更换产地或同一产地连续使用2年以上时，应做选料源检验，其检验内容应包括颗粒级配、坚固性、有害物质含量和碱活性。
3外加剂应采用减水率高、坍落度损失小、适量引气、质量稳定、能满足混凝土耐久性能的产品。当将不同功能的多种外加剂复合使用时，外加剂之间以及外加剂与水泥之间应有良好的适应性。宜优先选用多功能复合外加剂。矿物掺和料应选用品质稳定的产品。在
运输和存储过程中应有明显标志，严禁与水泥等其他粉状材料混淆。
4模板、钢筋、混凝土的检验除应符合《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)的规定外，尚应符合铁道部《铁路混凝土工程施工质量验收补充标准》(铁建设[2005]160号)的有关规定。
5钢筋混凝土中由水泥、矿物掺和料、骨料、外加剂和拌和用水等引入的氯离子总含量不应超过胶凝材料总量的0．10％。
检验数量：施工单位对每一混凝土配合比进行一次氯离子总含量计算；监理单位全部检查。
检验方法：施工单位计算；监理单位检查计算单。
6混凝土中的碱含量应符合设计要求。设计无具
·4·
体要求时，当骨料的碱一硅酸反应砂浆棒膨胀率在0.10％～0.20％时，混凝土的碱含量应满足表3．1—1的规定；当骨料的砂浆棒膨胀率在0．20％～0．30％时，除了混凝土的碱含量应满足表3．1—1的规定外，尚应在混凝土中掺加具有明显抑制效能的矿物掺和料和外加剂，并经试验证明抑制有效，试验方法可采用《铁路混凝土工程施工质量验收补充标准》(铁建设[2005]160号)附录H规定的方法。
表3．1—1 混凝土最大碱含量(kg／m3)
工程结构类型
100年
60年
环境条件
干燥环境
3.5
3.5
潮湿环境
3.0
3.5
含碱环境
*
3.5
注：1带*号项目混凝土必须换用非碱活性骨料。
2混凝土的总碱含量包括水泥、掺和料、外加剂、骨料及水的 碱含量之和。其中，矿物掺和料的碱含量以其所含可溶性 碱计算。粉煤灰的可溶性碱量取粉煤灰总碱量的1／6，矿渣的可溶性碱量取矿渣总碱量的1／2，硅灰的可溶性碱量取硅灰总碱量的l／2。
3干燥环境是指不直接与水接触、空气平均相对湿度长期小于75％的环境；潮湿环境是指直接与水接触、干湿交替变化的环境、水下或与潮湿土壤接触以及空气平均相对湿度长期大于或等于75％的环境；含碱环境是指直接与海水、含碱工业废水、钾(钠)盐等接触的环境；干燥环境或潮湿环境与含碱环境交替变化时，均按含碱环境对待。
检验数量：施工单位对每一混凝土配合比进行一次总
·5·
碱含量计算；监理单位全部检查。
检验方法：施工单位计算；监理单位检查计算单。
7混凝土每盘原材料称量的允许偏差应符合表3.l一2的规定。
表3．1-2原材料每盘称量的允许偏差
序号
材料名称
允许偏差
1
水泥和干燥状态的掺和料
±1％
2
粗、细骨料
土2％
3
水、外加剂
±1％
检验数量：施工单位、监理单位每工作班抽查不少于一次。
检验方法：施工单位复称；监理单位进行见证检查。
3．2水泥质量应符合《铁路混凝土工程施工质量验收补充标准》(铁建设[2005]160号)第6．2．1条的规定。
检验数量和检验方法应符合表3．2的规定。
3．3细骨料的质量要求和选用原则应符合《铁路混凝土
工程施工质量验收补充标准》(铁建设(2005]160号)附录
D的规定。
检验数量和检验方法符合表3．3的规定。
3．4粗骨料的质量要求和选用原则应符合《铁路混凝土
·6·
工程施工质量验收补充标准》(铁建设[2005]160号)附录E的规定。
检验数量和检验方法符合表3．4的规定。
表3．2水泥的检验要求
检验项目
检验要求
质量证明
文件检查
抽样试验检验
烧失量
√
每厂家、每品种、每批号检查供应商提供的质量证明文件。施工单位、监理单位均全部检查
√
下列情况之一时，检验一次：
1任何新进货源；2使用同厂家、同批号、同品种的水泥达3个月及出厂日期达3个月的水泥。施工单位试验检验；监理单位见证取样检测或平行检验

同厂家、同批号、同品种、同强度等级、同出厂日期且连续进场的散装水泥每500t（袋装水泥为200t）为一批，不做上述数量也按一批计。施工单位每批抽样试验一次；监理单位按施工单位抽检次数的10%进行见证检验，但至少一次。
氧化镁
√
√

三氧化硫
√
√

细度
√
√
√
凝结时间
√
√
√
安定性
√
√
√
强度
√
√
√
碱含量
√
√

助磨剂名称及掺量
√

石膏名称及掺量
√

混合材名称及掺量
√

熟料C3A含量
√

·7·

表3．3细骨料的检验要求
检验项目
检验要求
细度模数
√
下列情况之一时，检验一次：①任何新选料源；②连续使用同料源、同品种、同规格的细骨料达一年。施工单位试验检验；监理单位见证取样检测或平行检验
√
连续进场的同料源、同品种、同规格的细骨料每400 m3。(或600 t)为一批，不足上述数量时也按一批计。施工单位每批抽样试验一次，其中有机物含量每3月检验一次；施工单位每批抽样试验一次；监理单位按施工单位抽检次数的10%进行见证检验，但至少一次。
吸水率
√

含泥量
√
√
泥块含量
√
√
坚固性
√

云母含量
√
√
轻物质含量
√
√
有机物含量
√
√
硫化物及硫酸盐含量
√

CL—含量
√

碱活性
√

表3．4粗骨料的检验要求
检验项目
检验要求
颗粒级配
√
之一时，检下列情况验一次：①任何新选料源；②连续使用同料源、同品种、同规格的细骨料达一年。施工单位试验检验；监理单位见证取样检测或平行检验
√
连续进场的同料源、同品种、同规格的细骨料每400 m3。(或600 t)为一批，不足上述数量时也按一批计。施工单位每批抽样试验一次，其中有机物含量每3月检验一次；施工单位每批抽样试验一次；监理单位按施工单位抽检次数的10%进行见证检验，但至少一次。
岩石抗压强度
√

吸水率
√

空隙率
√

压碎指标
√
√
坚固性
√
√
针片状颗粒含量
√
√
含泥量
√
√
泥块含量

√
硫化物及硫酸盐含量
√

有机物含量（卵石）
√
√
CL—含量
√

碱活性
√

·8·
3·5外加剂的性能应符合《铁路混凝土施工质量验收补充标准》(铁建设[20Q5]160号)第6．2．5条的规定。外加剂的匀质性应满足现行国家标准《混凝土外加剂》(GB 8076)规定。
检验数量和检验方法符合表3．5的规定。
表3．5外加剂的检验要求
检验项目
检验要求
质量证明
文件检查
抽样试验检验
匀质性
√
每厂家、每品种、每批号检查供应商提供的质量证明文件。施工单位、监理单位均全部检查
√
下列情况之一时，检验一次：
1任何新进货源；2使用同厂家、同批号、同品种的产品达6个月及出厂日期达6个月的产品。施工单位试验检验；监理单位见证取样检测或平行检验

同厂家、同批号、同品种、同出厂日期且连续进场的产品每50t为一批，不足50t也按一批计。施工单位每批抽样试验一次；监理单位按施工单位抽检次数的10%进行见证检验，但至少一次。
水泥静浆流动度
√
√

硫酸钠含量
√
√

CL—含量
√
√

碱含量
√
√

减水率
√
√
√
塌落度保留值
√
√

常压泌水率比
√
√
√
压力泌水率比
√
√
√
含气量
√
√
√
凝结时间差
√
√

抗压强度比
√
√
√
对钢筋的锈蚀作用
√
√

耐久性指数
√
√

收缩率比
√
√

．10·
3．6矿物掺和料的技术要求应符合《铁路混凝土工程施工质量验收补充标准》(铁建设[2005]160号)第6．2．2条的规定。
检验数量和检验方法符合表3．6的规定。
表3．6矿物掺和料的检验要求

检验项目
检验要求
质量证明
文件检查
抽样试验检验
粉煤灰
细度
√
每品种、每料源检查供应商提供的质量证明文件。施工单位、监理单位均全部检查
√
下列情况之一时，检验一次：
1任何新进货源；2使用同厂家、同批号、同品种的产品达3个月及出厂日期达3个月的产品。施
工单位试验检验；监理单位见证取样检测或平行检验
√
同厂家、同批号、同品种、同出厂日期且连续进场的产品每120t为一批，不足120t也按一批计。施工单位每批抽样试验一次；监理单位按施工单位抽检次数的10%进行见证检验，但至少一次。
烧失量
√
√
√
含水率
√
√

需水量比
√
√
√
三氧化硫含量
√
√

碱含量
√
√

CL—含量
√
√

氧化钙含量
√
√

磨细矿渣粉
比表面积
√
同上
√
同上
√
同上
烧失量
√
√
√
氧化镁含量
√
√

三氧化硫含量
√
√

CL—含量
√
√

含水率
√
√

流动度比
√
√
√
碱含量
√
√

活性指数
√
√

硅灰
烧失量
√
同上
√
同上
√
同厂家、同批号、同品种、同出厂日期且连续进场的产品每30t一批，不足30t按一批计。施工单位每批抽样试验一次；监理单位按施工单位抽检次数的10%进行见证检验，但至少一次。
CL—含量
√
√

SiO2含量
√
√

比表面积
√
√
√
需水量比
√
√
√
含水率
√
√

活性指数
√
√
√
·12·
3·7拌制混凝土宜采用饮用水，当采用其他水源时，质量必须符合《铁路混凝土工程施工质量验收补充标准》(铁建设[2005]160号)附录F的规定。
检验数量和检验方法符合表3．7的规定。
表3．7水的检验要求
检验项目
抽样试验检验
pH值
√
下列情况之一时，检验一次：
1新水源；2同一水源的水使用达到1年。
施工单位试验检验；监理单位见证取样检测或平行检验
√
同一水源的涨水季节检验一次。
施工单位试验检验；监理单位按施工单位抽检次数的10%进行见证检验，但至少一次。
不溶物含量
√
√
可溶物含量
√
√
氯化物含量
√
√
硫酸盐含量
√
√
碱含量
√
√
凝结时间
√

抗压强度比
√

[备注]《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[005]160号)第4．5．1、4．5．2,4．5．5、6．2．1、6．2．2、6．2．3、6．2．4、6．2．5、6．2．6、6．8．1、7．1．2、7．1．3、7．1．4、7．1．15、7．4．1、7．4．2、7．4．3、7．4．4、7．4．5、7．4．6、7．4．7、7．4．8、7．4．17、7．5．1、7．5．2、7．5．10、7．6．1、7．6．2、7．7．1、7．7．2、7．7．7、7．8．1、8．3．1、8．11．1、9．5．1、9．5．2、10．5．1条。
·13·
4砌体用水泥、外加剂、砂、水、石材
4．1砌体工程所用水泥进场时，必须按批对其品种、级别、包装或散装仓号、袋装质量、出厂日期等进行验收，并对其强度、凝结时间、安定性进行试验，其质量必须符合现行国家标准。
当在使用中对水泥质量有怀疑或水泥出厂日期逾3个月(快硬硅酸盐水泥逾一个月)时，必须再次进行强度试验，并按试验结果使用。
当使用具有潜在碱活性骨料时，应要求厂方提供水泥中碱含量值，并选用碱含量符合要求的水泥。
检验数量：同生产厂家、同批号、同品种、同强度等级、同出厂日期且连续进场的水泥，散装水泥每500 t为一批，袋装水泥每200 t为一批，不足上述数量时也按一批计。施工单位每批抽检一次；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。
检验方法：施工单位检查产品合格证、出厂检验报告并进行强度、凝结时间、安定性试验；监理单位检查全部产品合格证、出厂检验报告、试验报告并进行平行检验或见证取样检测。
4．2砌体工程所用砂浆掺用外加剂的质量必须符合《混凝土外加剂》(GB 8076)、《混凝土外加剂应用技术规范》(GB 501 19)等现行国家标准和有关环境保护的规定。
．14．
检验数量：同生产厂家、同批号、同品种、同出厂日期且连续进场的外加剂，每50 t为一批，不足50 t也为一批。施工单位每批检验一次；监理单位见证取样检测抽检次数为施工单位检验次数的20％，但至少一次。
检验方法：施工单位检查产品合格证、出厂检验报告并进行进场检验；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。
4．3拌制砂浆用砂应按批进行检验，其颗粒级配、细度模数应符合现行《普通混凝土用砂质量标准及检验方法》(JGJ 52)的规定，含泥量不宜大于5％。
检验数量：同产地、同品种、同规格且连续进场的拌制砂浆用砂，每400 m。或600 t为一批，不足400 m3或600t也按一批计。施工单位每批抽检一次；监理单位按施工单位抽检次数的10％分别进行平行检验和见证检验，均不少于一次。
检验方法：施工单位观察和试验；监理单位检查全部试验报告并进行见证取样检测。
4．4拌制砂浆宜采用饮用水，当采用其他水源时，水质必须符合现行国家标准《混凝土拌和用水标准》(JGJ 63)的规定。
检验数量：施工单位及监理单位同水源检查不应少于一次。
检验方法：施工单位水质分析；监理单位检查水质分析报告。
·15·
4．5砌体工程所用石材的强度等级应符合设计要求，石材的其他品质指标尚应符合下列规定：
1在最冷月平均气温低于一15℃或一5℃一一15℃的地区使用的石材，其抗冻性指标应分别符合冻融循环25次或15次的要求，且表面无破坏迹象；
2浸水和潮湿地区主体工程的石材软化系数不得小0.8。
检验数量：同产地的石材至少抽取一组试件进行抗压强度检验。最冷月平均气温低于一5℃和浸水潮湿地区，应各增加一组抗冻性指标和软化系数检验的试件。施工单位全部检验；监理单位按施工单位检验次数的10％分别进行平行检验和见证检验，均不少于一次。
检验方法：施工单位进行石材强度、抗冻性、软化系数检验；监理单位检查试验报告并进行见证取样检测或平行检验。
4．6砌体工程所用石料的规格应符合设计要求。石料类别、规格和质量要求应符合《铁路混凝土与砌体工程施工质量验收标准》(TB 10424--2003)附录D的规定。
检验数量：施工单位、监理单位全部检查。
检验方法：观察和尺量。
『备注]《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)第4．6．1、4．6．2,4．6．3、4．6．4,4．6．5、4．6．6条。
·16·
5洞口防护用材料
5·1防护栅栏所用材料的品种、规格、质量应符合设计要求。
检验数量：施工单位、监理单位每批产品抽样检验不少于1组。
检验方法：施工单位查验产品质量证明文件和性能报告单，并抽样检验；监理单位进行见证检验。
5·2检查梯等检查设备杆件的涂料品种、质量、涂装体系应符合设计要求，并无漏涂、露底、剥落、起泡等缺陷。涂刷应均匀，色泽一致。
检验数量：施工单位、监理单位全部检查。
检验方法：观察、尺量。
5·3声屏障所用材料品种、规格、质量应符合设计要求。
检验数量：施工单位、监理单位每批产品抽样检验不少于1组。
检验方法：施工单位查验产品质量证明文件和性能报告单，进行抽样检验；监理单位见证检验。
[备注]《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)第4．7．5、4．7．6,4．7．8条。
6喷射混凝土用钢纤维、合成纤维
6·1喷射钢纤维混凝土中的钢纤维应满足下列规定：
·17·
l钢纤维的品种、规格、性能应符合设计要求；
2钢纤维抗拉强度不得小于600 MPa；
3钢纤维应能承受一次弯折90 C’不断裂；
4 钢纤维长度和直径允许偏差应为设计尺寸的±10％；
5钢纤维不得有明显的锈蚀、油渍和其他妨碍钢纤维与水泥黏结的杂质，也不得混有妨碍水泥硬化的化学成分。
检验数量：同一生产厂家、同一批号、同一品种、同一出厂日期且连续进场的钢纤维，每5 t为一批，不足5 t应按一批计。施工单位每批抽检一次；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。
检验方法：施工单位检查产品合格证、出厂检验报告，在每批中分别随机抽取10根进行抗拉强度、弯折性能试验和用精度不低于0．02 mm的卡尺测量长度、直径；监理单位检查全部产品合格证、出厂检验报告、试验报告，并进行规定比例的见证取样检测。
6．2 喷射合成纤维混凝土中的合成维应满足下列规定：
1合成纤维的品种、规格、性能应符合设计要求；
2合成纤维抗拉强度不宜小于280 MPa；
3合成纤维长度和直径允许偏差应为设计尺寸的±10％；
4合成纤维不得有妨碍纤维与水泥黏结的杂质，也不得混有妨碍水泥硬化的化学成分。
·18·
检验数量：同一生产厂家、同一批号、同一品种、同一出厂日期且连续进场的合成纤维，每5 t为一批，不足5 t应按一批计。施工单位每批抽检一次；监理单位检测次数为施工单位抽检次数的20％，并至少一次。
检验方法：施工单位检查产品合格证、出厂检验报告，在每批中分别随机抽取10根进行抗拉强度试验和用精度不低于0.02 mm的卡尺测量长度、直径；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。
[备注]《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)第6．2．7、6．2．8、8．3．1条。
7锚 杆
7．1钢筋进场时，必须对其质量指标进行全面检查并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验，其质量应符合现行国家标准《钢筋混凝土用热轧光圆钢筋》(GB 13013)、《钢筋混凝土用热轧带肋钢筋》(GB 1499)和《低碳钢热轧圆盘条》(GB／T 701)等的规定和设计要求。
检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢筋，每60 t为一批，不足60 t也按一批计。施工单位每批抽检一次；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。
检验方法：施工单位全部检查质量证明文件，并按批
·19·
进行抽样做屈服强度、抗拉强度、伸长率和冷弯试验；监理单位全部检查质量证明文件、试验报告，并随机抽样进行见证取样检测或平行检验。
7．2锚杆的规格及物理性能指标应符合设计文件和表7．2的规定。
表7．2锚杆物理-物能指标
序号
锚杆规格
牌号
公称直径（mm）
公称壁厚（mm）
质量
公称质量（kg/m）
允许偏差（%）
1
Ф22砂浆
锚杆
HRB335
22
—
2.98
±4
2
Ф22组合
中空锚杆
中空体Q345
实心体HRB400
20
—
2.47
中空体Q345
实心体HRB400
22
—
2.98
3
Ф25x7普通中空锚杆
Q345
25
7
3.11
检查数量：锚杆的规格施工单位、监理单位全检。锚杆的物理性能指标(公称直径、公称壁厚、公称质量)施工单位随机抽样3％进行检验；监理单位按施工单位检查次数的10％进行平行检验和见证检验。
检验方法：锚杆的规格检查产品合格证、出厂检验报告。锚杆物理性能指标采用观察、称重、尺量检查。
·20·
7．3锚杆的屈服强度、抗拉强度、屈服力、最大力、断后伸长率等力学性能指标应符合表7．3的规定。
表7．3锚杆的屈服力、最大力和断后伸长率

徐序号

锚杆规格
牌号
屈服强度REl（MPa）
抗拉强度Rm（MPa）
屈服力（KN）
最大力（KN）
断后伸长率
A（%）
不小于
1
Ф22砂浆锚杆
HRB335
335
455
127
172
17

2
Ф22组合中空锚杆
HRB400
400
540
126
170
16
HRB335
335
455
127
172
17

3
Ф25x7普通中空锚杆
Q345
325
490
128
193
21
检查数量：施工单位按进场的批次，每批次随机抽样2套进行检验。监理单位按施工单位检查次数的10％见证检验。
检验方法：施工单位检查产品合格证、出厂检验报告并取样进行试验。监理单位检查全部产品合格证、出厂检验报告、施工单位试验报告，并进行见证检验。
[备注]《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)第6．3．1、6．3．2、8．4．1、8．4．2条。
·21·
8钢 架
8．1制作刚架所用钢筋的进场检验应符合第2·1条的规定。
制作刚架所用型钢进场检验必须按批抽取试件做力学性能(屈服强度、抗拉强度和伸长率)和工艺性能(冷弯)试验，其质量必须符合现行国家标准《碳素结构钢》(GB700)、《热扎普通工字钢》(YB(T)56)等的规定和设计要求。
检验数量：以同牌号、同炉罐号、同规格、同交货状态的型钢，每60 t为一批，不足60t应按一批计。施工单位每批抽检一次；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。
检验方法：施工单位检查每批质量证明文件并进行相关性能试验；监理单位检查全部质量证明文件和试验报告，并进行见证取样检测或平行检验。
8．2制作钢架的钢材品种和规格必须符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察，尺量。
8．3钢筋、型钢等原材料应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状锈蚀。
检验数量：施工单位全部检查。
检验方法：观察。
22·
[备注]《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)第6．5．1、6．5．2、6．5．6、8．6．1、8．6．2、8．6．6条。
9管棚、小导管用钢管
9．1管棚、小导管所用钢管进场必须按批抽取试件做力学性能(屈服强度、抗拉强度和伸长率)和工艺性能(冷弯)试验，其质量必须符合国家有关规定及设计要求。
检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢管，每60 t为一批，不足60 t按一批计。施工单位每批抽检一次；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。
检验方法：施工单位检查每批质量证明文件并进行相关性能试验；监理单位检查全部质量证明文件和试验报告，并进行见证取样检测或平行检验。
9．2管棚、小导管所用钢管的品种和规格必须符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察，钢尺检查。
[备注]《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)第6．6．1、6．6．2、6．7．1、6．7．2、8．7．1、8．7．2、8．8．1、8．8．2条。
10钢筋阻锈剂、混凝土表面涂层、防腐蚀面层所用材料
钢筋阻锈剂、混凝土表面涂层和防腐蚀面层所用材料
·23·
等的品种、质量应符合设计要求和相关产品标准的规定。
检验数量：施工单位按相关标准的规定进行检验；监理单位按施工单位检验次数的10％分别进行平行检验和见证检验，均不少于一次。检验方法：施工单位全部检查质量证明文件并按批进行抽样试验；监理单位全部检查质量证明文件、试验报告，并进行见证取样检测或平行检验。[备注]《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)第7．4．9、7．5．3、7．6．3、9．5．3、10．5．2条。
11涂料防水层、卷材防水层
11．1涂料防水层所用材料的性能指标应符合设计要求。
检验数量：施工单位按进场批次检验；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。
检验方法：施工单位检查全部产品合格证、质量证明文件，对无机涂料的抗折强度、黏结强度、抗渗性和有机涂料的可操作时间、潮湿基面黏结强度、抗渗性、浸水168 h后拉伸强度、浸水168 h后断裂伸长率等性能进行试验；监理单位检查产品合格证、质量证明文件、试验报告，并见证检验。
11．2卷材防水层所用卷材的性能指标应符合设计要求。
检验数量：施工单位按进场批次检验；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。
．24·
检验方法：施工单位检查全部产品合格证、质量证明文件，对材料的拉伸强度、断裂伸长率、低温柔度、低温弯折性、不透水性等性能进行试验；监理单位检查产品合格证、质量证明文件、试验报告，并见证检验。
11．3粘贴各类卷材必须使用与卷材性相容的胶黏剂，胶黏剂的性能指标应符合设计要求。
检验数量：施工单位按进场批次检验；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。
检验方法：施工单位检查全部产品合格证、质量证明文件，对材料黏结剥离强度、浸水168 h后的黏结剥离强度保持率等性能进行试验；监理单位检查产品合格证、质量证明文件、试验报告，并见证检验。
『备注]《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)第9．6．1、9．7．1、9．7·2条。
12止水带、止水条、防水嵌缝材料
12．1施工缝所用止水带、止水条的品种、规格和性能等必须符合设计要求。
检验数量：施工单位按进场批次检验；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。
检验方法：施工单位检查产品合格证、出厂检验报告，并进行止水带的拉伸强度、扯断伸长率、撕裂强度、压缩永久变形率和止水条的硬度、拉伸强度、扯断伸长率、体积膨胀倍率、膨胀性能等性能指标试验；监理单位检查全部产品合格证、出厂检验报告、进场试验报告，并见证试验。
12．2防水嵌缝材料的品种、规格、性能应符合设计要求。
检验数量：施工单位按进场批次检验；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。
检验方法：施工单位检查产品合格证、出厂检验报告，并进行嵌缝材料的最大拉伸强度、最大伸长率等性能指标试验；监理单位检查全部产品合格证、出厂检验报告、进场试验报告，并见证试验。
[备注]《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)第11．7．1、11．8．1、11．8．2条。
13防水板、土工复合材料、盲管
13．1 防水板、土工复合材料的材质、性能和规格必须符合设计要求。
检验数量：施工单位按进场批次每10 000 m2检验一次，不足10 000 m2也按一次计；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。
检验方法：施工单位检查产品合格证、质量证明文件，并对防水板的厚度、密度、抗拉强度、断裂延伸率和土工复合材料单位面积的重量等性能指标进行试验；监理单位检查产品合格证、质量证明文件、试验报告，并见证检验。
13．2盲管材料质量应符合设计要求。
·26·
检验数量：施工单位纵向盲管每2 000 m检查一次，横向盲管每5 000 m检查一次；监理单位按施工单位抽检次数的10％进行见证检验，但至少一次。
检验方法：施工单位对盲管所用原材料的透水率、抗变形、有效孔径进行试验；监理单位检查产品合格证和试验报告，见证检验。
[备注]《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)第11．9．1、11．11．1条。
