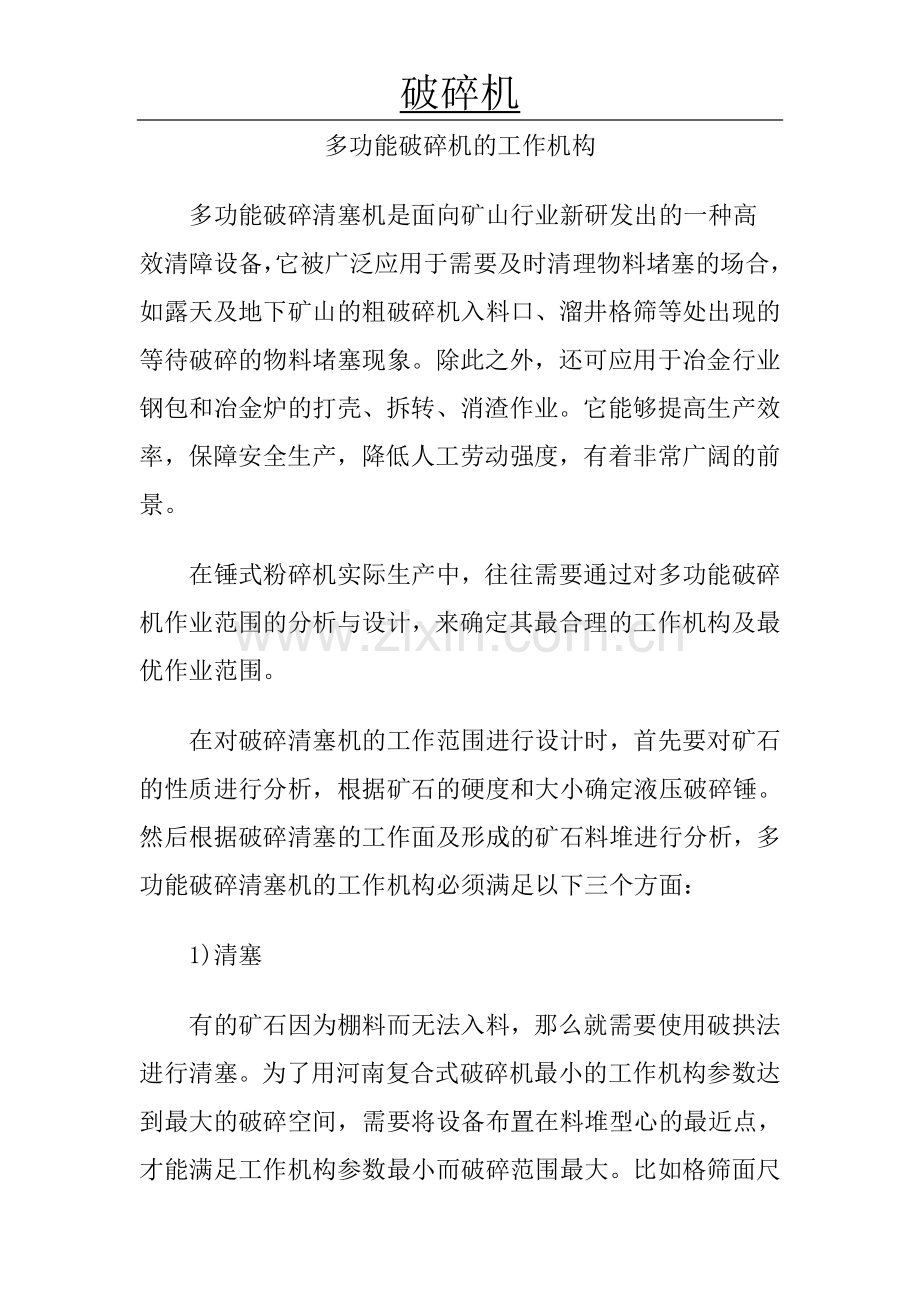

多功能破碎机的工作机构.doc

破碎机
多功能破碎机的工作机构
　　多功能破碎清塞机是面向矿山行业新研发出的一种高效清障设备，它被广泛应用于需要及时清理物料堵塞的场合，如露天及地下矿山的粗破碎机入料口、溜井格筛等处出现的等待破碎的物料堵塞现象。除此之外，还可应用于冶金行业钢包和冶金炉的打壳、拆转、消渣作业。它能够提高生产效率，保障安全生产，降低人工劳动强度，有着非常广阔的前景。
　　在锤式粉碎机实际生产中，往往需要通过对多功能破碎机作业范围的分析与设计，来确定其最合理的工作机构及最优作业范围。
　　在对破碎清塞机的工作范围进行设计时，首先要对矿石的性质进行分析，根据矿石的硬度和大小确定液压破碎锤。然后根据破碎清塞的工作面及形成的矿石料堆进行分析，多功能破碎清塞机的工作机构必须满足以下三个方面：
　　1)清塞
　　有的矿石因为棚料而无法入料，那么就需要使用破拱法进行清塞。为了用河南复合式破碎机最小的工作机构参数达到最大的破碎空间，需要将设备布置在料堆型心的最近点，才能满足工作机构参数最小而破碎范围最大。比如格筛面尺寸为AB，大臂、二臂和液压破碎锤的长度及其各自的转角决定了破碎空间，而各自的转角由各个油缸的行程而定。计算出设备清塞在格筛面上的最远距离D，这就需要大臂与二臂的总长度之和大于D，再加上破碎清塞机的回转中心位置距离格筛面的边的距离是1.1m，就基本确定了破碎清塞的最远半径。而根据大臂与二臂之间的夹角及铰点的位置和设备布置位置的关系，可以最终确定大臂、二臂的长度。有这些数据便可以设计出工作机构的作业范围。
　　2)破碎机
　　有些矿石因为块度大而无法进入格筛口，因此往往集中在格筛面的中前部，那么就需要破碎清塞机对其破碎。破碎效率由破碎力的三要素决定，即液压破碎锤的能力、破碎力的方向和施力点。研究发现，从垂直格筛面的方向进行打击，破碎的效率是最高的。其次，设备的位置是否满足要求可以通过设备位置和矿石料堆进行分析比较来确定。
　　3)水平作业
　　为了使整个格筛面都处于破碎清塞机的水平作业范围内，需要根据设备的回转中心与格筛面来确定回转角度。故而应在设备最靠近格筛面的位置，以设备的回转中心做出作业回转角度。
　　通过以上几点，可以确定设备的最大作业高度、最大作业深度、最大水平作业半径、工作面最大作业半径、工作面垂直打击区域最大半径、最大垂直破碎深度、工作面垂直打击区域最小半径和最大垂直破碎高度等重要工作参数，最终达到使破碎清塞机的工作机构和工作范围之间处于最佳关系，提高生产效率的目的。
