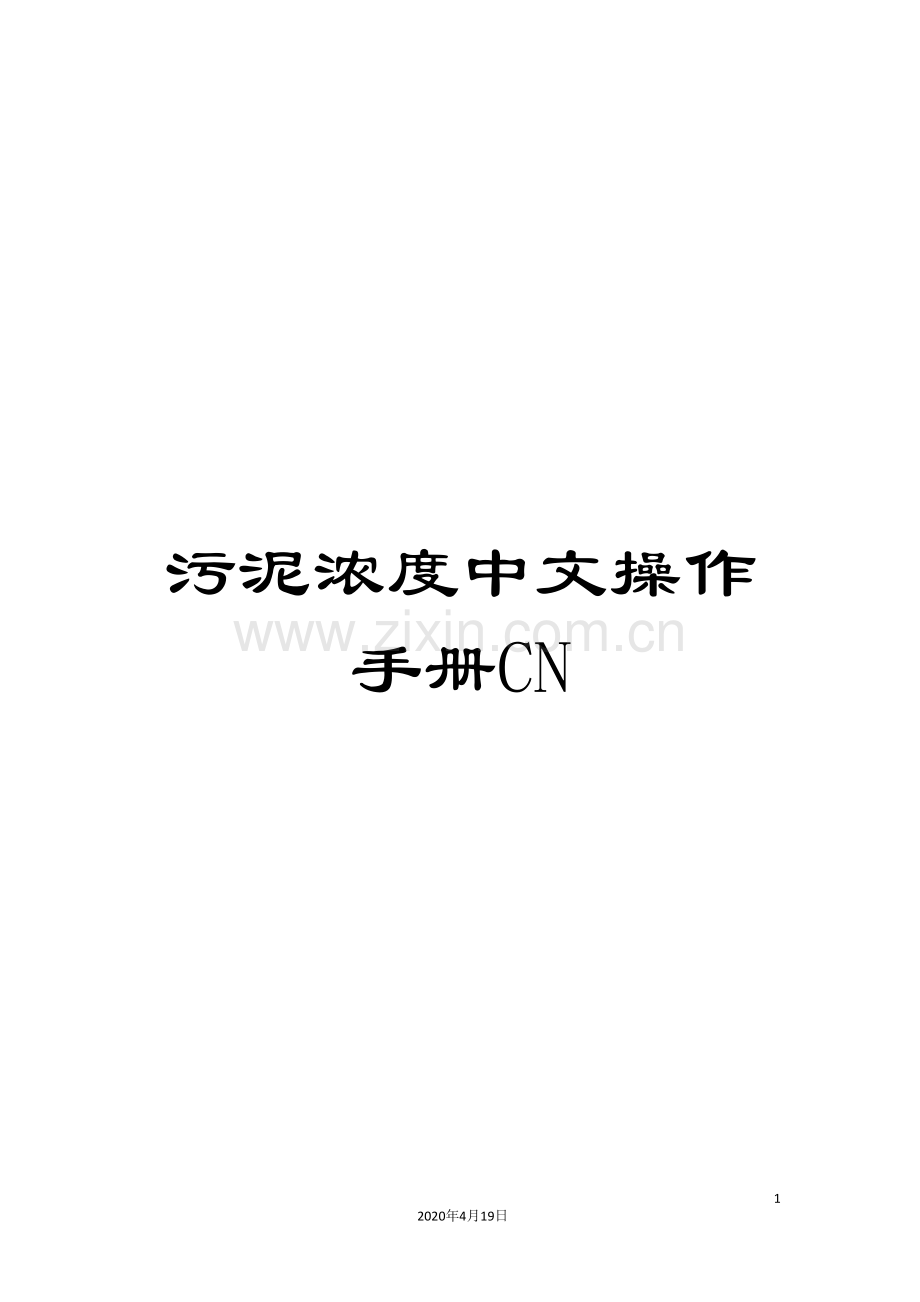

污泥浓度中文操作手册CN模板.doc

污泥浓度中文操作手册CN

27
2020年4月19日
文档仅供参考

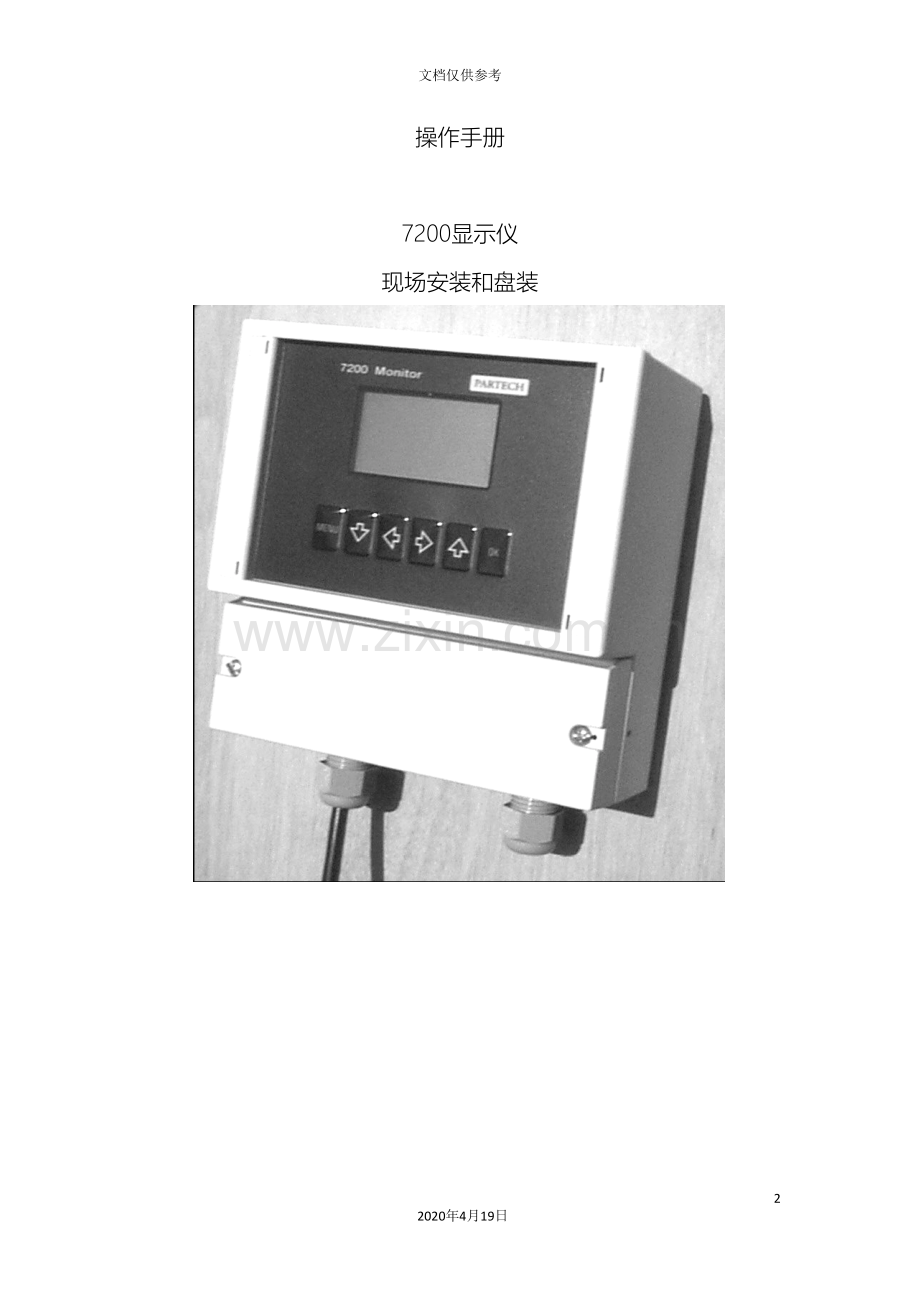

操作手册

7200显示仪
现场安装和盘装

介绍
综述
7200显示仪是用来处理和显示来自传感器的输出信号的。它包括了对测量参数的清晰显示、一个用户接口用来设置满足用户的需要，对于远程信号，7200有两个报警和一个模拟输出。

为了以便于安装，7200显示仪有两个型号。一个面板安装和一个现场安装。

显示
7200显示了测量值，大的数值显示有很好的可读性。带有一个附加的状态栏，状态栏显示了报警输出、模拟输出和故障的电流状态。显示带有背光使可用于低光线环境。

测量的标题、单位和显示量程可由客户设置来满足传感器使用和参数监测。

按键
六个键的触摸薄膜按键用来设置和操作7200显示仪。每一个按键即使带着手套也操作坊便。

报警
7200显示仪提供两个可用户设置的报警，用来设置信号高报警、低报警和故障报警。

模拟输出
7200显示仪带有一个单路模拟输出。能够设置成电压或者电流操作，用来设置成整个测量量程或者测量量程的一部分。输出也能够设置成反的如20~4mA。

传感器
7200显示仪可同以下传感器一起使用。

TT系列 TT LA, TT LS, TT2i, TT10i, TT12i, TT20i
IR系列 IR8, IR15, IR40, IR100, IR12LS
IL系列 IL55, IL55BV2
US系列 US100

安装（现场安装）

安装位置
7200显示仪现场安装型包裹在一个IP65的外壳中，因此适合安装在室外。推荐靠近传感器安装。建议安装显示仪在一些有防护的环境中，如GRP箱、金属箱、控制室或者防护罩中。

建议将传感器和显示仪安装靠近，便于设置和校验。

说明：传感器和显示仪之间的最大长度为100米。

现场安装
安装
7200现场安装箱设计成适合墙装。安装孔德位置需求如下图。安装硬件可得。

电气连接
7200现场安装型能够经过打开接线排箱来电气接线。在打开接线盒外壳的时候必须确认供电连接断开。

当仪表安装好后，必须检查供电电压选择开关的位置是否对应适当的电压——如果不检查仪表可能毁坏。

7200的接线排、保险丝、电压选择
供电单元必须隔离供电，经过保险丝来防护。仪表内部有一个供电保险丝。

警告：在打开接线排外壳之前必须先断开主电源。

现场安装型7200提供了两个PG11电缆密封管。如果电缆对于PG11密封管来说太长，就必须使用适合的电缆来连接7200。如果电缆密封管没有使用，那么必须密封起来防止湿气进入。

7200现场安装接线端子

传感器接线

安装（面板安装）
安装位置
7200面板安装设计成安装在一个仪表面板或仪表箱内，本身在一个1/4DIN的外壳内。该仪表不能直接安装在室外暴露到环境中去。

建议将传感器和显示仪安装靠近，便于设置和校验。

说明：传感器和显示仪之间的最大长度为100米。

7200 面板安装

安装
7200面板安装型安装在一个92平方毫米的面板中，由外壳侧面的夹子固定。

电气连接
7200面板安装型电气连接位于外壳背部。在连接端子排之前必须确认断开供电。

当仪表安装好后，必须检查供电电压选择开关的位置是否对应适当的电压——如果不检查仪表可能毁坏。

供电单元必须隔离供电，经过保险丝来防护。仪表内部有一个供电保险丝。

警告：在打开接线排外壳之前必须先断开主电源。

7200面板安装接线端子排

Turbi-Tech
悬浮固体和浊度传感器

安装
安装位置

TT 典型安装 TT 浸入式

安装支架和安装杆
提供了安装支架来安装TT 传感器以满足多样的应用需求。图纸如下所示：

TT 尺寸图

TT 安装杆

技术参数
常规
供电
12V DC（控制器提供）

清洁寿命
3500个周期

最大压力
2巴

工作温度
0~50℃

存储温度
-20~+60℃

环境等级
IP68

电缆类型
沉水式，六芯，聚亚胺酯

材料
316不锈钢，黑色醋酸基，PVC，聚亚胺酯，腈O型圈，玻璃

重量
2公斤

尺寸
长540毫米，直径80毫米

标准电缆长度
10米

最大电缆长度
100米

光源
红外LED，860纳米

TT LA
测量原理
光吸收
最小量程
0~4000mg/l

最大量程
0~20，000mg/l

线性
±2%FSD

精度
±5%FSD

重复性
±1%FSD

TT LS
测量原理
90度光散射

最小量程
0~50mg/l

最大量程
0~500mg/l

线性
±2%FSD

精度
±5%FSD

重复性
±1%FSD

基本操作
测量模式
7200正常的操作模式是其测量模式，测量值以大字符显示时，该模式被激活。在测量模式下，测量值基于传感器输入信号持续更新，且状态栏滚动显示报警状态和模拟量输出。即使仪表被锁住，状态栏仍可显示仪表当前存在的错误信息。

测量周期
当仪表送电后，不论仪表是否处于测量模式下，仪表一直处于测量周期中。因此当用户在菜单里修改参数时仪表随时更新输出信号和报警等。仪表每秒可执行五个测量周期。
显示
值显示的稳定性取决于传感器量程的设置，而量程决定了标定值的范围，报警值的范围和模拟输出的范围。用于可根据测量参数和所用的探头选择单位和测量名称。

组态
Menu 模式
在测量模式下按下MENU 键，可进入仪表主菜单。在显示主菜单的模式下，按下MENU 键，可回到测量模式。在主菜单中，可用来移动光标至你需要的选择栏，按下OK 键激活所选项。如果仪表在测量模式界面外的任何界面，不操作键盘，仪表将在一分钟后自动回到MENU模式。

当子菜单显示时，按下MENU键将退出当前菜单并返回上一级菜单。如菜单包含有五个以上子菜单，UP 和 DOWN 箭头会出现来指示有未显示项。
数据输入
7200有三种数据输入方法提供给用户组态参数。不同的用户数据输入方法如下所述：
用户列表选择
当从预设定的选择项中如传感器类型，显示量程和背景光模式作选择时用此种方法。可能的选择表会出现且一个勾号会标识出当前设定。如含有多于五个选项，一个小的UP 和 DOWN 箭头会出现标明有更多的选项尚未显示。选择时，可用来移动光标至你需要的选择栏，按下OK 键激活所选项。按下MENU 键将退出选择列表菜单。

用户值输入
当一个数值需要设定时，当前值将连同闪动的光标显示。值的可调范围预先设定，因此只有在范围内的值能够输入。用于选择数位，用于升高或降低数值。当一个新的值设定后，按下OK 键存储并退出，按下MENU 键修改值将丢失且退出当前菜单。

用户文字输入
用于选择字母位，用于修改字母。当一个新的值设定后，按下OK 键存储并退出，按下MENU 键修改值将丢失且退出当前菜单。

标定
标定 – 通用
7200变送器的标定非常重要，标定过程中的错误将会影响仪器的测量。下列部分描述了7200变送器标定的各个方面。
当一台新的仪器安装后，标定前需让仪器运行4小时以适应新的工作环境。
任何标定所用的容器使用前必须清洗。这点在对低量程传感器做零点标定的时候特别重要。最精确的标定方法是一级基准法，也就是在实验室方法得出值的溶液中标定。当这种方法不具备的时候，则二级基准法是能够接受的。
注意: 无论选择何种传感器类型，厂家默认值从新的传感器类型中下载下来。
标定方法
一级基准法
虽然该标定方法需要实验室对标准溶液做重量分析，但可获得最好的标定效果。重量分析的结果用作标定值。
二级标准
万一现场不具备一级标准法条件，则可用福马肼溶液做标液来进行标定。
标定周期
7200变送器和所选传感器每3-6需要检查或重新标定，但这决定于工况。仪器的标定受测量介质的季节性变化影响。
标定的准备
为保证标定的成功，需遵循以下条件：
1. 清洁传感器和电缆（至少一米）.
2. 零点标液应该是清洁的自来水（高量程传感器）或新鲜的蒸馏水或去离子水（低量程传感器）
3. 所选标液的值应大于测量范围的75%.
标定向导

7200标定向导指导用户经过标定仪器的重要步骤。当仪器安装后，开机向导可用于保证客户基本参数的正确设定。一旦开机向导结束后，变送器应响应传感器信号而变化（如将传感器放在零点溶液或第二标准液）。虽然有响应，直到标定，仪表使用的仍旧是厂方默认标定值。
标定向导键
一旦进入标定向导，按下MENU 键可随时退出。按下进入下一步，按下返回上一步，按下OK 键将激活所显示项
标定向导分阶段
标定向导指导用户顺利经过设定仪表零点后量程，需要设定零点和量程的详细信息，参见本手册的应用部分。
设定零点
该菜单用于设定仪表显示零点。为标零该仪表，进入标定菜单，选择Set Zero（设定零点）按下OK键 。将传感器浸入零点标液，按下OK 键，标定过程约5秒。在标定过程中不要移动传感器，这样会影响零点标定结果。如果零点标定成功，变送器会回到测量模式并显示零。如零点标定有误，会显示错误信息，变送器会回到标定菜单。

设定满度
满度设定功能用于设定标定点。标定仪表时，进入标定菜单，选择“设定满度”，按下OK 键。
注意: 如要进行在线标定，在测量模式下检查显示值是否稳定。如有必要增加阻尼时间让读数稳定。
步骤 1. 标定值输入
标液值可用在所选量程的10 – 100%中设定。设定标液值后按OK 键。按MENU 键可退出该操作。
注意: 标液值必须在所选量程的10 – 100%中设定.

步骤 2. 标定
依据仪表的提示信息，将传感器浸入零点标液，按下OK 键，标定过程约5秒。在标定过程中不要移动传感器，这样会影响零点标定结果。如果零点标定成功，变送器会回到测量模式并显示零。如零点标定有误，会显示错误信息，变送器会回到标定菜单。

开机向导

7200开机向导在仪表第一次运行时引导客户完成基本的参数组态。建议优先使用该引导，包括下列参数：
1、 传感器类型
2、 所需测量量程
3、 测量项目名
4、 测量单位
5、 报警类型和值
6、 模拟输出范围
开机向导键s
一旦进入开机向导，按下MENU 键可随时退出。按下进入下一步，按下返回上一步，按下OK 键将激活所显示项。
开机向导列表
开机向导引导用户完成下列菜单的设定，需详细信息请参见本手册相应章节。
1. 传感器类型
2. 测量项目名称
3. 单位
4. 量程
5. 报警1类型
6. 报警1值
7. 报警2类型
8. 报警2值
9. 模拟输出类型
10. 模拟输出低值
11. 模拟输出高值
