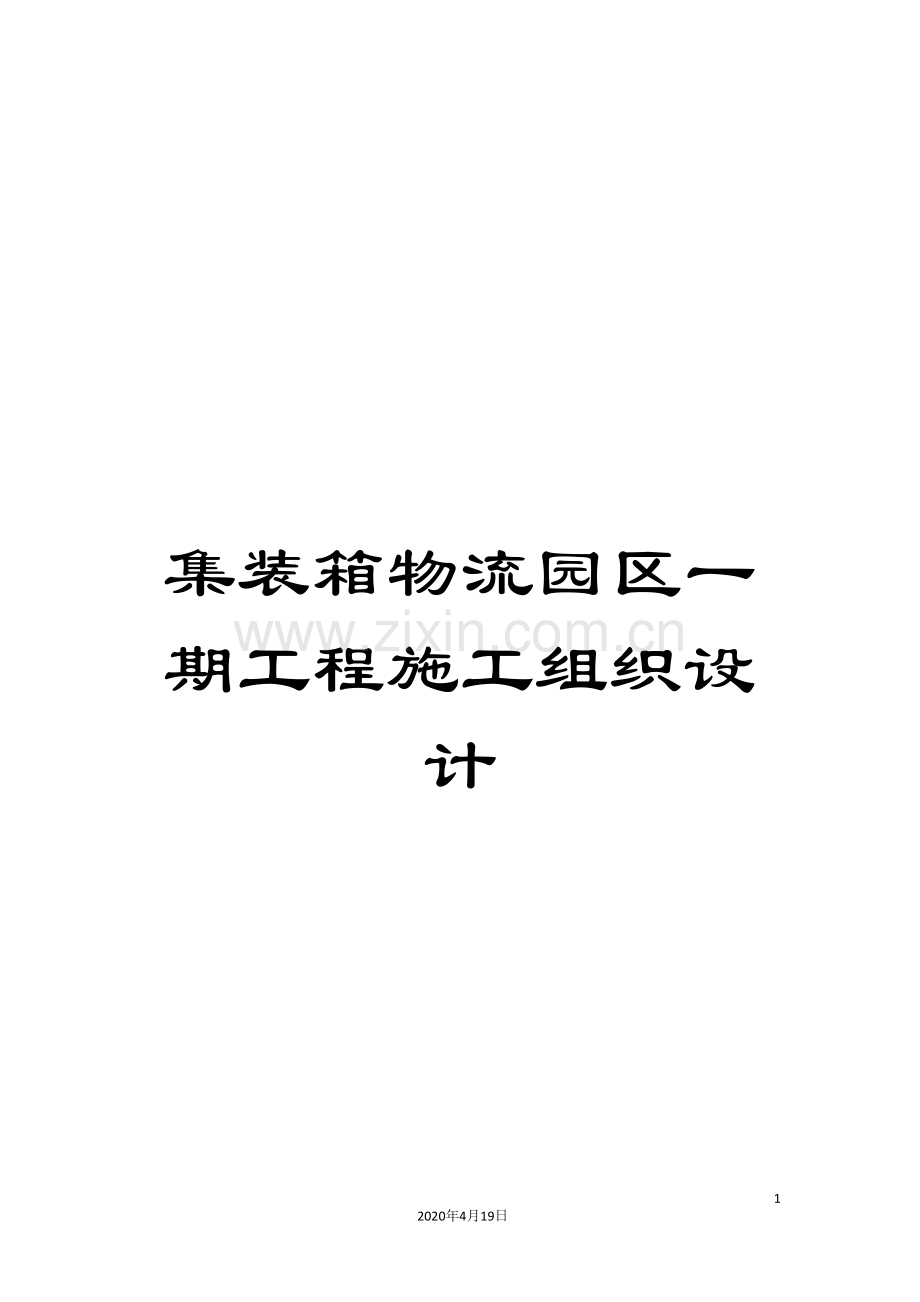

集装箱物流园区一期工程施工组织设计

331
2020年4月19日
文档仅供参考

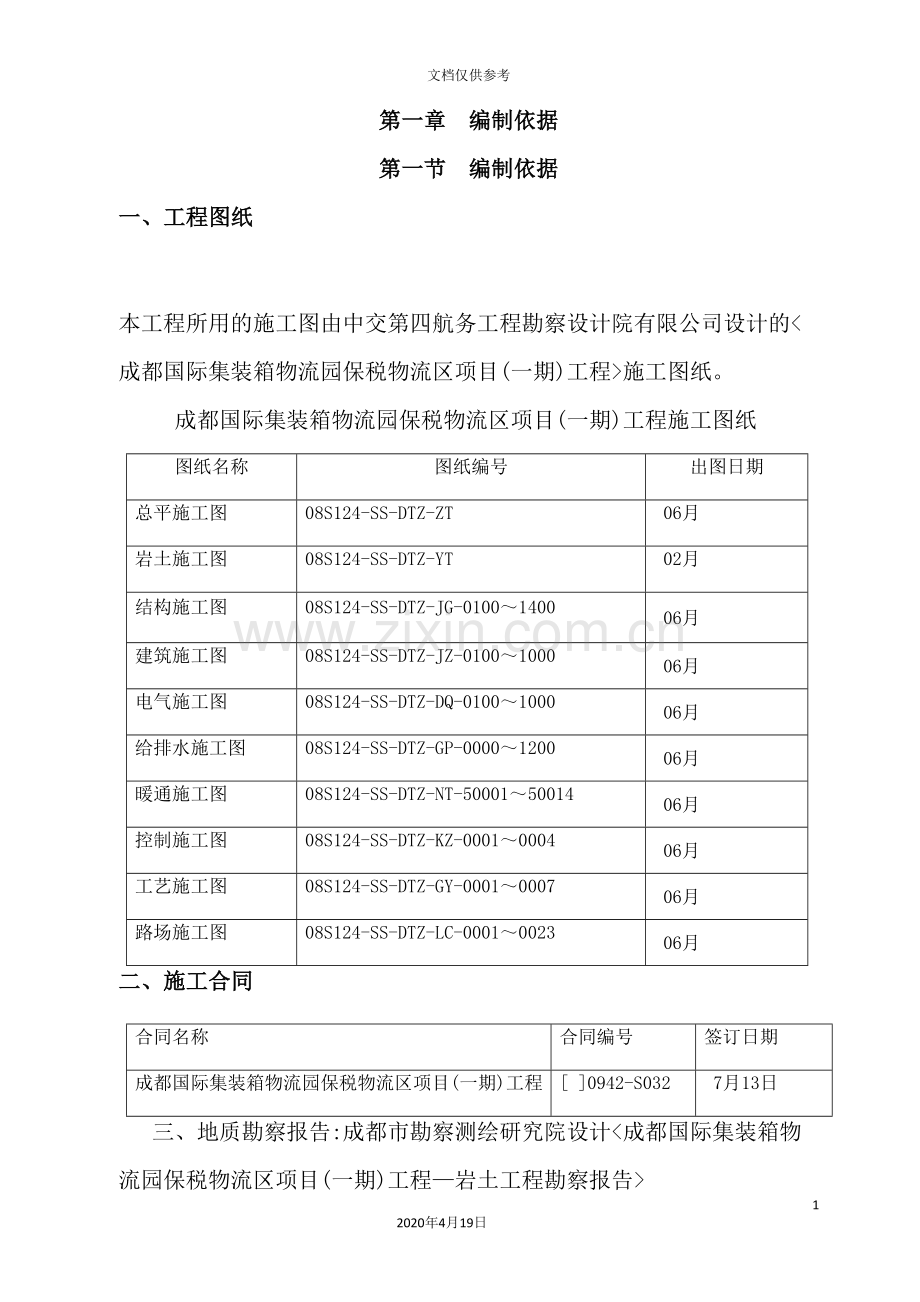

第一章 编制依据
第一节 编制依据
一、工程图纸
本工程所用的施工图由中交第四航务工程勘察设计院有限公司设计的<成都国际集装箱物流园保税物流区项目(一期)工程>施工图纸。
成都国际集装箱物流园保税物流区项目(一期)工程施工图纸
图纸名称
图纸编号
出图日期
总平施工图
08S124-SS-DTZ-ZT
06月
岩土施工图
08S124-SS-DTZ-YT
02月
结构施工图
08S124-SS-DTZ-JG-0100～1400
06月
建筑施工图
08S124-SS-DTZ-JZ-0100～1000
06月
电气施工图
08S124-SS-DTZ-DQ-0100～1000
06月
给排水施工图
08S124-SS-DTZ-GP-0000～1200
06月
暖通施工图
08S124-SS-DTZ-NT-50001～50014
06月
控制施工图
08S124-SS-DTZ-KZ-0001～0004
06月
工艺施工图
08S124-SS-DTZ-GY-0001～0007
06月
路场施工图
08S124-SS-DTZ-LC-0001～0023
06月
二、施工合同
合同名称
合同编号
签订日期
成都国际集装箱物流园保税物流区项目(一期)工程
[ ]0942-S032
7月13日
三、地质勘察报告:成都市勘察测绘研究院设计<成都国际集装箱物流园保税物流区项目(一期)工程—岩土工程勘察报告>
四、工程量清单:<成都国际集装箱物流园保税物流区项目(一期)工程—工程量清单>
五、国家和行业现行施工验收的规范、规程、标准四川省关于建筑施工管理的有关规定。
六、本公司依据GB/T19001— 质量标准编制的质量管理体系文件、依据GB/T24001— 环境管理标准编制的环境管理体系文件、依据GB/T28001— 职业健康安全管理标准编制的职业健康安全管理体系文件。
七、我公司自身的科学技术力量,机械装备情况及各项企业管理制度。

第二节 编制内容
本施工组织设计在施工质量、工期、施工组织协调、主要施工方法、施工措施等多方面进行了阐述,主要涵盖以下几方面的内容。
(一)施工组织机构;
(二)施工部署;
(三)施工方案与技术措施;
(四)质量管理体系与措施;
(五)安全管理体系与措施;
(六)文明施工、环保管理体系与措施;
(七)成本管理措施;
(八)工程进度计划与措施;
(九)资源配备计划;
(十)施工总平面布置;
(十一)竣工验收及保修。

第三节 主要工程技术规范、规程、标准
一、法令、法规
(一)中华人民共和国主席令1997年第91号<中华人民共和国建筑法>
(二)中华人民共和国国务院令第279号<建筑工程质量管理条例>
(三)第393号国务院令<建设工程安全生产管理条例>
(四)建设部第80号<房屋建筑工程质量保修办法>
二、国家主要规范、规程
<建筑施工组织设计规范>(GB/T50502— )
<建筑抗震设计规范>(GB50011- )( )
<工程建设标准强制性条文(房屋建筑部分)>( )
<建筑工程施工质量验收统一标准>(GB50300— )
<工程测量规范>(GB50026— )
<建筑地基基础工程施工质量验收规范>(GB50202— )
<地下工程防水技术规范>(GB50108- )
<地下防水工程质量验收规范>(GB50208- )
<混凝土结构工程施工质量验收规范>(GB50204— )
<预拌混凝土>(GB/T14902- )
<建筑用卵石、碎石>(GB/T14685— )
<建筑用砂>(GB/T14684— )
<砌体工程施工质量验收规范>(GB50203— )
<建筑地面工程施工质量验收规范>(GB50209— )
<屋面工程质量验收规范>(GB50207— )
<建筑装饰装修工程质量验收规范>(GB50210— )
<建筑内部装修设计防火规范>(GB50222-95)
<钢结构工程施工质量验收规范>(GB50205- );
<门式刚架轻型房屋钢结构技术规程> (CECS102: )
<钢焊缝手工超声波探伤方法和探伤结果分级>(GB/T11345-89)
<涂装前钢材表面锈蚀等级和除锈等级>(GB8923-88)
<碳素结构钢>(GB/T700- )
<低合金高强度结构钢>(GB/T1591- )
<建筑用压型钢板> (GB/T12755- )
<冷弯薄壁型钢结构技术规范> (GB50018- )
<钢结构用高强度大六角头螺栓大六角螺母、垫圈技术条件>(GB/T1231- )
<热轧钢板各和钢带的尺寸、外形、重量及允许偏差> (GB/T709- )
<碳钢焊条> (GB/T5117-1995)
<低合金钢焊条>(GB/T5118-1995)
<熔化焊用钢丝> (GB14957-94)
<气体保护焊用钢丝> (GB/T14958-94)
<埋弧焊用碳钢焊丝和焊剂>(GB/T5293-1999)
<气体保护电弧焊用碳钢、低合金钢>(GB/T8110- )
<埋弧焊用低合金钢焊丝和焊剂>(GB/T12470- )
<气焊、焊条电弧焊、气体保护焊和高能夹焊的推荐坡口焊缝坡口>(GB985.1- )
<埋弧焊焊缝坡口的基本形式与尺寸>(GB986-88)
<电气装置安装工程高压电器施工及验收规范> (GBJ147—90)
<电气装置安装工程母线装置施工及验收规范>(GBJ149—90)
<电气装置安装工程盘、柜及二次回路结线施工及验收规范>(GB50171—92)
<电气装置安装工程蓄电池工及验收规范>(GB50172—92)
<电气装置安装工程接地装置施工及验收规范>(GB50169— )
<电气装置安装工程1kV及以下配线工程施工及验收规范>(GB50258—96)
<电气装置安装工程电气照明装置施工及验收规范>(GB50259—96)
<电气装置安装工程质量检验及评定规程>(DL/T516.1~17— )
<电气装置安装工程电缆线路施工及验收规范>(GB50168— )
<电气装置安装工程电气设备交接试验标准>(GB50150— )
<电气装置安装工程低压电器施工及验收规范>(GB50254—96)
<电气装置安装工程电力变流设备施工及验收规范>(GB50255—96)
<电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范>(GB50257—96)
<继电保护和安全自动装置技术规程>(GB/T14258— )
<电力系统微机继电保护技术导则>(DL/T769— )
<给水排水管道工程施工及验收规范>(GB 50268- )
<埋地聚乙烯给水管道工程技术规程>(CJJ 101— )
<埋地聚乙烯排水管管道工程技术规程>(CECS 164- )
<埋地排水钢肋增强聚乙烯螺旋波纹管管道工程技术规程>(DBJ15-49- )
<自动喷水灭火系统施工及验收规范>(GB 50261- )
<建筑给水排水及采暖工程施工质量验收规范>(GB 50242- )
<通风与空调工程施工质量验收规范>(GB50243- )
<综合布线系统工程设计规范>(GB50311- )

<安全防范工程程序与要求>(GA/T75-94)
<防盗报警控制器通用技术条件>(GB12663- )
<入侵探测器>(GB10408.1- )
<民用闭路监视电视系统工程技术规范>(GB50198-94)
三、行业规程、标准
<建筑基坑支护技术规范>(JGJ120—99)
<建筑施工模板安全技术规程>(JGJ162— )
<普通混凝土配合比设计规程>(JGJ55— )
<混凝土泵送施工技术规程>(JGJ/T10-95)
<钢筋焊接及验收规程>(JGJ18— )
<砌筑砂浆配合比设计规程>(JGJ98— )
<建筑机械使用安全技术规程>(JGJ33— )
<建筑施工安全检查标准>(JGJ59—99)
<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130— )( )
<建筑地基处理技术规范>(JGJ79- )
<冷轧带肋钢筋混凝土结构技术规程>(JGJ95- )
<建筑施工高处作业安全技术规范>(JGJ80—91)
<施工现场临时用电安全技术规范>(JGJ46— )
<工程网络计划技术规程>(JGJ/T121—99)
<建筑钢结构焊接技术规程>(JGJ81- )
<钢结构高强度螺栓连接的设计、施工及验收规程>(JGJ82-91)
四、本公司的质量、环境、职业健康安全管理体系
质量管理体系(GB/T19001- )的质量手册。
环境管理体系(GB/T24001- )与职业健康安全管理体系(GB/T28001- )中的<环境与职业健康安全管理手册>。
质量、环境、职业健康安全三个管理体系程序文件。
本公司制定的一整套工程项目管理手册等。

第二章 工程概况
第一节 工程关系
工程名称:成都国际集装箱物流园保税物流区项目(一期)工程
工程地点:成都市清白区城厢镇、祥福镇
建设单位:成都现代物流投资发展有限公司
设计单位:中交第四航务勘察设计院
地勘单位:成都市勘察测绘研究院
监理单位:四川省城市建设监理有限公司
总承包单位:四川华西集团有限公司
监督单位:成都市青白江区质量监督站

第二节 工程概况
一、工程概述
本工程建筑建设地点位于成都市青白江区城厢镇、祥福镇成都国际集装箱物流园区内。由成都现代物流投资发展有限公司开发建设。本项目总占地约330亩,包括1#监管仓库、2#保税仓库、查验平台及暂扣仓库、实验楼、维修车间、1#闸口及控制室、2#闸口及控制室、3#闸口及控制室、供水加压站、油污水处理站及熏蒸房及药械库等11个单体工程及联检查验场地、检验检疫场地、流动机械停车场、冲洗箱场4个场地及进口箱堆场、出口箱堆场、重箱堆场及空箱堆场4个堆场及横一路、横二路、横三路、纵二路、纵三路共5条道路及围网组成。总建筑面积:37741㎡,堆场面积:57085㎡,场区面积:38063㎡,仓储面积:54257㎡,道路面积:54847㎡,堆场面积:25424㎡,围网总长 m。层数:1-3层,檐高:4.5～13.0m。
二、工程设计概况
1、1#闸口
建 筑 概 况
建筑面积
1264.8m2
建筑层数
1层
建筑高度
6～11.15m
建筑跨度
41m
建筑类别
丙类
建筑防火设计分类
丁类
建筑平面尺寸
41m×30m
耐火等级
二级
±0.00标高相当于绝对标高
472.000
装
饰
概
况
油 漆
采用抛丸除锈,等级Sa2.5,喷涂环氧富锌底漆(干膜厚75μm)+薄涂型防火涂料
防火涂料
耐火极限:钢柱2.5小时、钢梁及连系梁1.5小时、屋面支撑1.0小时。
屋 面
热镀铝锌0.6mm压型钢板,双面镀锌量不小于200g/㎡,直立锁边系统,1㎜不锈钢天沟;
轻钢龙骨深色铝格栅吊顶
墙 面
铝合金氟碳板
结 构 概 况
结构类型
钢结构
建筑安全等级
二级
抗震设防烈度
7 度
建筑设计使用年限
主体结构50年
基础形式
独立柱基础
地基处理形式
素砼换填地基
钢材
钢柱、梁Q345B、钢拉杆GLG345、钢次梁、锚栓Q235B
支撑系统
钢次梁,水平支撑、C或Z型钢檩条
钢结构连接形式及相关要求
钢柱与基础经过预埋螺栓连接;钢柱、梁连接采用高强度螺栓连接,强度级别为10.9级,应符合JGJ82-91规定,同时钢柱与刚架梁经过钢拉杆连接;次梁与主梁经过10.9级高强螺栓连接。
2、1#闸口控制室
工程概况
建筑面积
336m2
建筑层数
1层
建筑总高
4.5m
建筑性质
设备用房
建筑类别
二类
屋面防水等级
Ⅱ级
建筑平面尺寸
12m×60m
耐火等级
二级
±0.00标高相当于绝对标高
472.000
内
容
墙 体
±0.000m以上墙体采用 MU10页岩烧结多孔砖砌筑;用采M7.5水泥混合砂浆砌筑;±0.000m 以下墙体采用MU15页岩烧结普通砖M10水泥砂浆砌筑;厚度240。隔墙材料同围护墙;除卫生间隔墙为120外其余均为240。
墙身防潮层:在室内地坪下约60处做20厚1:2水泥砂浆内加5%防水剂。
屋 面
防水等级:Ⅱ级,防水层耐用年限: ;
找坡层:LC5.0轻集料混凝土,坡度:2%;
找平层:1:3水泥砂浆;
防水层:3厚APP高聚物改性沥青防水卷材两道;
保温层:点粘40厚挤塑聚苯乙烯泡沫塑料板(XPS);满铺0.4厚聚乙烯薄膜一层;
保护层:C20细石砼厚40,内配Φ6双向钢筋@250。
结 构 概 况
结构类型
框架结构
建筑抗震等级
三级
抗震设防烈度
7 度
建筑设计使用年限
主体结构50年
基础形式
独立柱基础
地基处理形式
强夯地基
抗震设防类别为丙类,设计地震分组为一组,设计基本地震加速度值为0.10g. 建筑场地类别Ⅱ类,混凝土结构的环境类别为三类。
混凝土强度等级
垫层
C15
独立柱基础及地梁
C30 0.6Mpa抗渗
框架柱及屋面梁板
C30
构造柱
C25
圈梁、过梁
C20
钢筋
钢筋:Φ6-Φ10;12-25。
砌体
±0.000m以上墙体采用 MU10页岩烧结多孔砖砌筑;用采M7.5水泥混合砂浆砌筑,厚度240;
±0.000m 以下墙体采用MU10页岩烧结普通砖M10水泥砂浆砌筑,厚度240;
隔墙材料同围护墙;除卫生间隔墙为120外其余均为240。
建筑装饰装修概况
地面
回填土分层夯实,压实系数＞0.95;
碎石垫层厚300,粒径≤70;
中粗砂垫层厚40;
C20砼垫层厚120;
600×600×10米黄色抛光地砖;(用于卫生间、监控室以外其它房间)
300×300×8米黒色防滑地砖;(用于卫生间)
刚性龙骨支架,软聚氯乙烯防静电板架高活动地面,H=300。(用于监控室)
外墙面
夹芯挤塑聚苯板保温层厚20;
水泥砂浆抹灰层;
100×100各色面砖;
3厚氟碳涂层铝单板。
内墙面
水泥砂浆抹灰层;
白色乳胶漆;
300×200白色内墙面砖;(用于卫生间)
踢脚线:黒色抛光砖,高150。(用于办公室)
顶棚
水泥石灰膏打底层;
4厚底基防裂腻子分遍找平,2厚面层耐水腻子刮平,涂白色乳胶漆一底二道。(用于控制室部分)
3、2#、3#闸口
工程概况
建筑面积
658.5m2
建筑层数
1层
建筑高度
15m
建筑跨度
42m
建筑类别
丙类
建筑防火设计分类
丁类
建筑平面尺寸
42m×28m
耐火等级
二级
±0.00标高相当于绝对标高
472.000
装
饰
概
况
油 漆
采用抛丸除锈,等级Sa2.5,喷涂环氧富锌底漆(干膜厚75μm)+薄涂型防火涂料
防火涂料
耐火极限:钢柱2.5小时、钢梁及连系梁1.5小时、屋面支撑1.0小时。
屋 面
热镀铝锌0.6mm压型钢板,双面镀锌量不小于200g/㎡,直立锁边系统,1㎜不锈钢天沟;
轻钢龙骨深色铝格栅吊顶

墙 面
铝合金氟碳板
结 构 概 况
结构类型
球型网架结构
建筑安全等级
二级
抗震设防烈度
7 度
建筑设计使用年限
主体结构50年
基础形式
独立柱基础
地基处理形式
连砂石换填地基
钢材
螺栓球:45#钢;高频焊管、圆钢、板材:Q235B;钢管杆件:GLG345;C型钢主、次梁、角钢:Q235B;高强螺栓:40Cr。
支撑系统
钢管杆件、螺栓球、高强螺栓、C型钢檩条 及角钢
连接形式及相关要求
钢筋砼柱与网架经过预埋件、连接支座、高强螺栓连接;网架杆件经过螺栓球及高强螺栓连接;C型钢主梁与网架经过支托、连接件及螺栓连接;C型钢主次檩条经过支托和锚栓连接。屋面板与次檩条经过锚栓连接。+
4、2#、3#闸口控制室
工程概况
建筑面积
359.1m2
建筑层数
1层
建筑总高
4.7m
建筑性质
设备用房
建筑类别
二类
屋面防水等级
Ⅱ级
建筑平面尺寸
15.5m×60m
耐火等级
二级
±0.00标高相当于绝对标高
472.000
内
容
墙 体
±0.000m以上墙体采用 MU10页岩烧结多孔砖砌筑;用采M7.5水泥混合砂浆砌筑;±0.000m 以下墙体采用MU15页岩烧结普通砖M10水泥砂浆砌筑;厚度240。隔墙材料同围护墙;除卫生间隔墙为120外其余均为240。
墙身防潮层:在室内地坪下约60处做20厚1:2水泥砂浆内加5%防水剂。
屋 面
防水等级:Ⅱ级,防水层耐用年限: ;
找坡层:LC5.0轻集料混凝土,坡度:2%;
找平层:1:3水泥砂浆;
防水层:3厚APP高聚物改性沥青防水卷材两道;
保温层:点粘40厚挤塑聚苯乙烯泡沫塑料板(XPS);满铺0.4厚聚乙烯薄膜一层;
保护层:C20细石砼厚40,内配Φ6双向钢筋@250;
涂浅蓝色丙烯酸涂料2道。
结 构 概 况
结构类型
框架结构
建筑抗震等级
三级
抗震设防烈度
7 度
建筑设计使用年限
主体结构50年
基础形式
独立柱基础
地基处理形式
强夯地基处理
抗震设防类别为丙类,设计地震分组为一组,设计基本地震加速度值为0.10g. 建筑场地类别Ⅱ类,混凝土结构的环境类别为三类。
混凝土强度等级
垫层
C15
独立柱基础及地梁
C30
框架柱及屋面梁板
C30
构造柱
C25
圈梁、过梁
C20
钢筋
钢筋:Φ6-Φ10;12-25。
砌体
±0.000m以上墙体采用 MU10页岩烧结多孔砖砌筑;用采M7.5水泥混合砂浆砌筑,厚度240;
±0.000m 以下墙体采用MU10页岩烧结普通砖M10水泥砂浆砌筑,厚度240;
隔墙材料同围护墙;除卫生间隔墙为120外其余均为240。
建筑装饰装修概况
地面
回填土分层夯实,压实系数＞0.95;
碎石垫层厚300,粒径≤70;
中粗砂垫层厚40;
C20砼垫层厚120;
600×600浅灰色抛光地砖;(用于门厅、办公室)
浅灰色步级砖;(用于台阶)
300×300黒色防滑地砖;(用于卫生间)
刚性龙骨支架,软聚氯乙烯防静电板架高活动地面,H=300。(用于监控室)
外墙面
夹芯挤塑聚苯板保温层厚20;
水泥砂浆抹灰层;
3厚白色单铝板。
内墙面
水泥砂浆抹灰层;
白色内墙涂料;
300×300蓝色内墙面砖;(用于卫生间)
踢脚线:黒色抛光砖,高150。(用于办公室)
顶棚
水泥石灰膏打底层;
4厚底基防裂腻子分遍找平,2厚面层耐水腻子刮平,涂白色乳胶漆一底二道;(用于办公室)
轻钢龙骨吊顶。(用于控制室)
5、查验平台及暂扣仓库
工程概况
建筑面积
1920m2
建筑层数
1层
建筑总高
7.2m
建筑性质
仓储建筑
建筑类别
二类
屋面防水等级
Ⅱ级
建筑平面尺寸
20.0m×85.5m
耐火等级
二级
±0.00标高相当于绝对标高
473.350
内
容
墙 体
±0.000m以上墙体采用 MU10页岩烧结多孔砖砌筑;用采M7.5水泥混合砂浆砌筑;±0.000m 以下墙体采用MU15页岩烧结普通砖M10水泥砂浆砌筑;厚度240。
墙身防潮层:在室内地坪下约60处做20厚1:2水泥砂浆内加5%防水剂。
屋 面
防水等级:Ⅱ级,防水层耐用年限: ;
找坡层:LC5.0轻集料混凝土,坡度:2%;
找平层:1:3水泥砂浆,掺入聚丙烯750-900g/m3,并做20宽分隔缝,间距4m;
防水层:3厚APP高聚物改性沥青防水卷材两道;
保温层:点粘40厚挤塑聚苯乙烯泡沫塑料板(XPS);满铺0.4厚聚乙烯薄膜一层;
保护层:C20细石砼厚40,内配Φ6双向钢筋@250,涂浅蓝色丙烯酸涂料2道。
结 构 概 况
结构类型
框架结构
建筑抗震等级
三级
抗震设防烈度
7 度
建筑设计使用年限
50年
基础形式
独立柱基础
地基处理形式
强夯地基处理
抗震设防类别为丙类,设计地震分组为第三组,设计基本地震加速度值为0.10g. 建筑场地类别Ⅱ类,混凝土结构的环境类别为二(a)类,基础环境类别为三类。
混凝土强度等级
垫层
C15
独立柱基础及地梁
C30
框架柱及屋面梁板
C30
构造柱
C25
圈梁、过梁
C20
钢筋
钢筋:Φ6-Φ10;12-25。
砌体
±0.000m以上墙体采用 MU10页岩烧结多孔砖砌筑;用采M7.5水泥混合砂浆砌筑,厚度240;
±0.000m 以下墙体采用MU10页岩烧结普通砖M10水泥砂浆砌筑,厚度240;
隔墙材料同围护墙;除卫生间隔墙为120外其余均为240。
建筑装饰装修概况
地面
7 办公室:
回填土分层夯实,压实系数＞0.95;
碎石垫层厚300,粒径≤70;
中粗砂垫层厚40;
C20砼垫层厚120;
600×600浅灰色抛光地砖;(用于门厅、办公室)
300×300黒色防滑地砖。(用于卫生间)
2、查验平台及暂扣仓库
回填土分层夯实,压实系数＞0.95;
级配碎石垫层厚200,粒径≤70;
6%号水泥稳定层厚200;
铺设塑料薄膜一道;
C30钢钎维砼厚200(内掺RC80/60BN钢钎维为20Kg/m3),面撒硬化剂做耐磨层。
外墙面
夹芯挤塑聚苯板保温层厚20;
水泥砂浆抹灰层;
100×100各色面砖。
内墙面
水泥砂浆抹灰层;
白色内墙涂料一底二道;(用于卫生间以外的其它房间)
300×300白色釉面砖;(用于卫生间)
踢脚线:黒色抛光砖,高150。(用于办公室)
6厚1:3水泥砂浆踢脚,高150。(用于仓库)
顶棚
水泥石灰膏打底层;
4厚底基防裂腻子分遍找平,2厚面层耐水腻子刮平,涂白色乳胶漆一底二道;(用于卫生间以外的其它房间)
轻钢龙骨防潮型埃特板铝板。(用于卫生间)
6、实验楼
工程概况
建筑面积
2021.4m2
建筑层数
3层
建筑总高
7.2m
建筑性质
办公建筑
建筑类别
二类
屋面防水等级
Ⅱ级
建筑平面尺寸
20.0m×85.5m
耐火等级
二级
±0.00标高相当于绝对标高
472.850
内
容
墙 体
±0.000m以上墙体采用 MU10页岩烧结多孔砖砌筑;用采M7.5水泥混合砂浆砌筑;±0.000m 以下墙体采用MU15页岩烧结普通砖M10水泥砂浆砌筑;厚度240。
墙身防潮层:在室内地坪下约60处做20厚1:2水泥砂浆内加5%防水剂。,并在高低差埋土一侧墙身做1:2水泥砂浆防潮层,刷1.5厚聚氨酯防水涂料。
屋 面
防水等级:Ⅱ级,防水层耐用年限: ;
找坡层:LC5.0轻集料混凝土,坡度:2%;
找平层:1:3水泥砂浆,掺入聚丙烯750-900g/m3,并做20宽分隔缝,间距4m;
防水层:3厚APP高聚物改性沥青防水卷材两道;
保温层:点粘40厚挤塑聚苯乙烯泡沫塑料板(XPS);满铺0.4厚聚乙烯薄膜一层;
保护层:C20细石砼厚40,内配Φ6双向钢筋@250,上铺8厚300×300浅蓝色广场砖。
结 构 概 况
结构类型
框架结构
建筑抗震等级
三级
抗震设防烈度
7 度
建筑设计使用年限
50年
基础形式
独立柱基础
地基处理形式
强夯地基处理
抗震设防类别为丙类,设计地震分组为第三组,设计基本地震加速度值为0.10g. 建筑场地类别Ⅱ类,混凝土结构的环境类别为二(a)类,基础环境类别为三类。
混凝土强度等级
垫层
C15
独立柱基础及地梁
C30
框架柱
C30
梁、板
C25
构造柱
C25
圈梁、过梁
C20
钢筋
钢筋:Φ6-Φ10;12-25。
砌体
±0.000m以上内外墙体采用 A5.0加气砼砌块;采用M7.5水泥砂浆砌筑,厚度200;
±0.000m 以下内外墙体采用MU10页岩烧结普通砖M10水泥砂浆砌筑,厚度200;
卫生间外墙为 MU10页岩烧结多孔砖M7.5水泥砂浆砌筑,厚度240;120外其余均为240;
办公室及实验室隔墙为轻质复合墙板,厚100.
建筑装饰装修概况
楼地面
回填土分层夯实,压实系数＞0.95;
碎石垫层厚300,粒径≤70;
中粗砂垫层厚40;
C20砼垫层厚120;
20厚1:3水泥砂浆找平层;
0.2厚塑料膜;
铺200厚加气砼块,M5水泥砂浆砌筑;
C20细石砼厚40,内配Φ6双向钢筋@250;
600×600浅灰色抛光地砖;(用于办公室、实验室、走廊、门厅)
300×300黒色防滑地砖。(用于卫生间)
浅灰色步级砖;(用于台阶)
水泥砂浆面层赶平、压实、收光。(空调机房、配电间)
外墙面
夹芯挤塑聚苯板保温层厚20;
水泥砂浆抹灰层;
蓝灰色外墙涂料;
银灰色装饰百叶;(阳台)
300×200文化石杂贴;(用于卫生间外墙)
厚4mm的500X500白色铝塑板,氟碳涂层平均厚度≥2.5μm;
蓝灰色铝塑板饰面;
玻璃幕墙。
内墙面
水泥砂浆抹灰层;
白色乳胶漆一底二道;(用于卫生间以外的其它房间)
300×200蓝色釉面砖;(用于卫生间)
300X200浅蓝色釉面砖,白水泥浆擦缝,1800mm高;(用于实验室)
踢脚线:黒色抛光砖,高150;(用于办公室、走廊、门厅、楼梯间)
6厚1:3水泥砂浆踢脚,高150。(用于配电房、空调机房)
顶棚
水泥石灰膏打底层;
4厚底基防裂腻子分遍找平,2厚面层耐水腻子刮平,涂白色乳胶漆一底二道;(配电房、空调机房、楼梯间)
轻钢龙骨铝板天花吊顶。(用于办公室、走廊、门厅、实验室)
7、维修车间
工程概况
建筑面积
720m2
建筑层数
1层
建筑总高
10.2m
建筑性质
维修车间
建筑类别
二类
屋面防水等级
Ⅱ级
建筑平面尺寸
15.0m×36.0m
耐火等级
二级
±0.00标高相当于绝对标高
472.150
内
容
墙 体
±0.000m以上墙体采用 MU10页岩烧结多孔砖砌筑;用采M7.5水泥混合砂浆砌筑;
±0.000m 以下墙体采用MU15页岩烧结普通砖M10水泥砂浆砌筑;厚度240。
墙身防潮层:在室内地坪下约60处做20厚1:2水泥砂浆内加5%防水剂,并在高低差埋土一侧墙身做1:2水泥砂浆防潮层,刷1.5厚聚氨酯防水涂料。
屋 面
防水等级:Ⅱ级,防水层耐用年限: ;
找坡层:LC5.0轻集料混凝土,坡度:2%;
找平层:1:3水泥砂浆,掺入聚丙烯750-900g/m3,并做20宽分隔缝,间距4m;
防水层:3厚APP高聚物改性沥青防水卷材两道;
保温层:点粘40厚挤塑聚苯乙烯泡沫塑料板(XPS);满铺0.4厚聚乙烯薄膜一层;
保护层:C20细石砼厚40,内配Φ6双向钢筋@250,涂浅蓝色丙烯酸涂料2道。
结 构 概 况
结构类型
框架结构
建筑抗震等级
三级
抗震设防烈度
7 度
建筑设计使用年限
50年
基础形式
独立柱基础
地基处理形式
强夯地基处理
抗震设防类别为丙类,设计地震分组为第三组,设计基本地震加速度值为0.10g. 建筑场地类别Ⅱ类,混凝土结构的环境类别为二(a)类,基础环境类别为三类。
混凝土强度等级
垫层
C15
独立柱基础及地梁
C30
框架柱
C30
梁、板
C30
构造柱
C25
圈梁、过梁
C20
钢筋
钢筋:Φ6-Φ10;12-25。
砌体
±0.000m以上墙体采用 MU10页岩烧结多孔砖砌筑;用采M7.5水泥混合砂浆砌筑,厚度240;
±0.000m 以下墙体采用MU10页岩烧结普通砖M10水泥砂浆砌筑,厚度240;
卫生间隔墙为 MU10页岩烧结普通砖M7.5水泥砂浆砌筑,厚度100。
建筑装饰装修概况
楼地面
1、 地面
回填土分层夯实,压实系数＞0.95;
级配碎石垫层厚200,粒径≤70;
6%号水泥稳定层厚200;
铺设塑料薄膜一道;
C30钢钎维砼厚200(内掺RC80/60BN钢钎维为20Kg/m3),面撒硬化剂做耐磨层。
2、 楼面
20厚1:3水泥砂浆找平层;
600×600浅灰色抛光地砖;(用于办公室、楼梯间)
浅灰色步级砖;(用于楼梯、台阶)
300×300黒色防滑地砖。(用于卫生间)
外墙面
水泥砂浆抹灰层;
100×100各色面砖。
内墙面
水泥砂浆抹灰层;
白色涂料一底二道;(用于卫生间以外的其它房间)
300×200蓝色釉面砖;(用于卫生间)
踢脚线:黒色抛光砖,高150;(用于办公室、走廊、门厅、楼梯间)
6厚1:3水泥砂浆踢脚,高150。(用于库房)
顶棚
水泥石灰膏打底层;
4厚底基防裂腻子分遍找平,2厚面层耐水腻子刮平,涂白色乳胶漆一底二道。
8、1#监管仓库及2#保税仓库
工程概况
建筑面积
14576.5m2
建筑层数
1层
建筑总高
10.0m
建筑性质
仓储建筑
建筑类别
二类
屋面防水等级
Ⅱ级
建筑平面尺寸
81.0m×210.0m
耐火等级
二级
±0.00标高相当于绝对标高
474.150
建筑部分
墙 体
±0.000m以上墙体采用 MU10页岩烧结多孔砖砌筑;用采M7.5水泥混合砂浆砌筑;
±0.000m 以下墙体采用MU15页岩烧结普通砖M10水泥砂浆砌筑;厚度240。
墙身防潮层:在室内地坪下约60处做20厚1:2水泥砂浆内加5%防水剂,并在高低差埋土一侧墙身做1:2水泥砂浆防潮层,刷1.5厚聚氨酯防水涂料。
钢结构部分
屋 面
0.6mm镀铝锌压型钢板(双面镀锌量不小于165g/㎡,直立锁边系统)+75㎜厚16㎏/㎡玻璃棉;1㎜不锈钢天沟(304)排水。
墙 面
0.5mm镀铝锌压型钢板(双面镀锌量不小于150g/㎡)+50㎜厚16㎏/㎡玻璃棉+0.37mm镀铝锌压型钢板(双面镀锌量不小于70g/㎡)。
油 漆
采用抛丸除锈,等级Sa2.5,喷涂环氧富锌底漆(干膜厚50μm)+环氧厚浆中间漆(干膜厚100μm)+防火涂料+聚胺脂面漆(干膜厚50μm),总厚度不小于200μm
防火涂料
耐火极限:钢柱2小时、钢梁1.5小时、屋面支撑及檩条1小时、柱间支撑0.5小时。
结 构 概 况
结构类型
框架结构与钢结构
建筑抗震等级
三级
抗震设防烈度
7 度
建筑设计使用年限
50年
基础形式
独立柱基础
地基处理形式
强夯地基处理
抗震设防类别为丙类,设计地震分组为第三组,设计基本地震加速度值为0.10g. 建筑场地类别Ⅱ类,混凝土结构的环境类别为二(a)类,基础环境类别为三类。
混凝土强度等级
垫层
C15
独立柱基础及地梁
C30
框架柱
C30
梁、板
C30
构造柱
C25
圈梁、过梁
C20
钢筋
钢筋:Φ6-Φ10;12-25。
砌体
±0.000m以上墙体采用 MU10页岩烧结多孔砖砌筑;用采M7.5水泥混合砂浆砌筑,厚度240;
±0.000m 以下墙体采用MU10页岩烧结普通砖M10水泥砂浆砌筑,厚度240;
卫生间隔墙为 MU10页岩烧结普通砖M7.5水泥砂浆砌筑,厚度100。
建筑装饰装修概况
楼地面
3、 地面
回填土分层夯实,压实系数＞0.95;
级配碎石垫层厚200,粒径≤70;
6%号水泥稳定层厚200;
铺设塑料薄膜一道;
C30钢钎维砼厚200(内掺RC80/60BN钢钎维为20Kg/m3),面撒硬化剂做耐磨层。
4、 楼面
20厚1:3水泥砂浆找平层;
600×600浅灰色抛光地砖;(用于办公室、楼梯间)
浅灰色步级砖;(用于楼梯、台阶)
300×300黒色防滑地砖。(用于卫生间)
外墙面
水泥砂浆抹灰层;
100×100各色面砖。
内墙面
水泥砂浆抹灰层;
白色涂料一底二道;(用于卫生间以外的其它房间)
300×200蓝色釉面砖;(用于卫生间)
踢脚线:黒色抛光砖,高150;(用于办公室、走廊、门厅、楼梯间)
6厚1:3水泥砂浆踢脚,高150。(用于库房)
顶棚
水泥石灰膏打底层;
4厚底基防裂腻子分遍找平,2厚面层耐水腻子刮平,涂白色乳胶漆一底二道。
钢结构部分结构概况
结构类型
门式刚架结构
建筑安全等级
二级
抗震设防烈度
7度
建筑耐久年限
主体结构50年
钢材
刚架材料为Q345,檩条为C型或Z型热镀锌檩条,
钢屋盖系统
彩色压型钢板,冷弯薄壁C型热镀锌钢檩条,屋面设横向水平支撑。
钢梁、柱系统
焊接工字型实腹梁柱或钢管柱。
钢墙架系统
彩色压型钢板,冷弯薄壁C型热镀锌钢骨架。
钢结构连接形式
及相关要求
门式刚架构件拼接连接采用承压型高强度螺栓,强度级别为10.9级,应符合JGJ82-91规定;门式刚架与檩条、支撑、板材的连接均采用性能等于4.6级的普通螺栓;坡口焊均为全熔透,其坡口尺寸符合<气焊、手工电弧焊及气体保护焊缝坡口的基本形式尺寸>(GB985-88)的要求。图中未注明的角缝最小厚度为6mm,一律满焊,对接焊缝的焊缝质量不低于二级。未注明之构件连接皆采用沿接触边满焊之贴角焊缝连接,焊缝尺寸必须依下表为依据,同时焊缝高度不小于较厚板缝且不大于1.2倍较薄板厚。
9、供水加压站
工程概况
建筑面积
103m2
建筑层数
1层
建筑总高
4.0m
建筑性质
设备用房
建筑类别
二类
屋面防水等级
Ⅱ级
建筑平面尺寸
6.0m×10.5m
耐火等级
二级
±0.00标高相当于绝对标高
472.400
内
容
墙 体
±0.000m以上墙体采用 MU10页岩烧结多孔砖砌筑;用采M7.5水泥混合砂浆砌筑;
±0.000m 以下墙体采用MU15页岩烧结普通砖M10水泥砂浆砌筑;厚度240。
墙身防潮层:在室内地坪下约60处做20厚1:2水泥砂浆内加5%防水剂。
屋 面
防水等级:Ⅱ级,防水层耐用年限: ;
找坡层:LC5.0轻集料混凝土,坡度:2%;
找平层:1:3水泥砂浆;
防水层:3厚APP高聚物改性沥青防水卷材两道;
保温层:点粘40厚挤塑聚苯乙烯泡沫塑料板(XPS);满铺0.4厚聚
