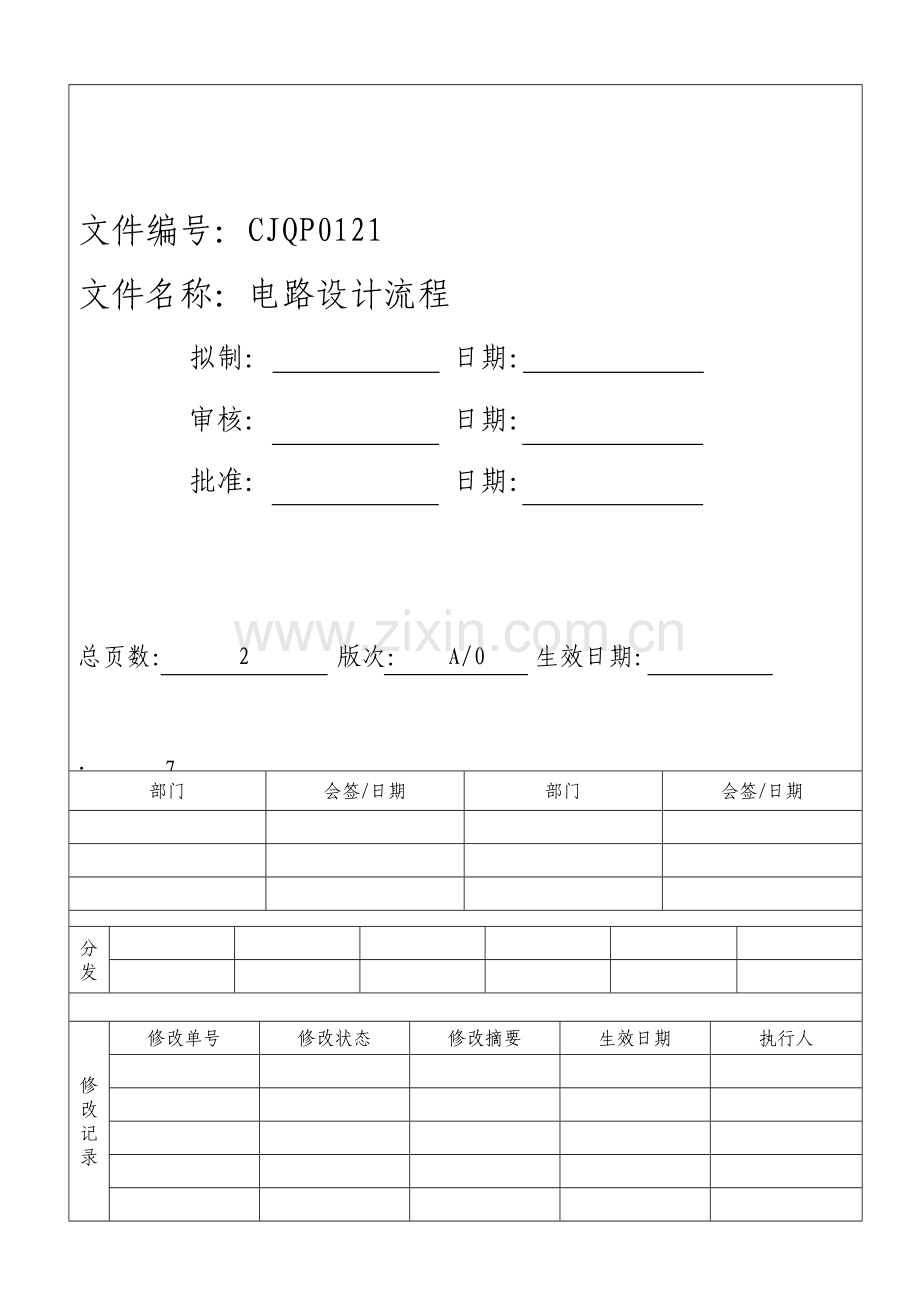

电路设计控制程序.doc

文件编号：CJQP0121

文件名称：电路设计流程
拟制： 日期：
审核： 日期：
批准： 日期：

总页数： 2 版次： A/0 生效日期：

： 7
部门
会签/日期
部门
会签/日期

分发

修改记录
修改单号
修改状态
修改摘要
生效日期
执行人

文件编号
版次

拟制
审核
批准
页号
CJQP0121
A/0

1/2

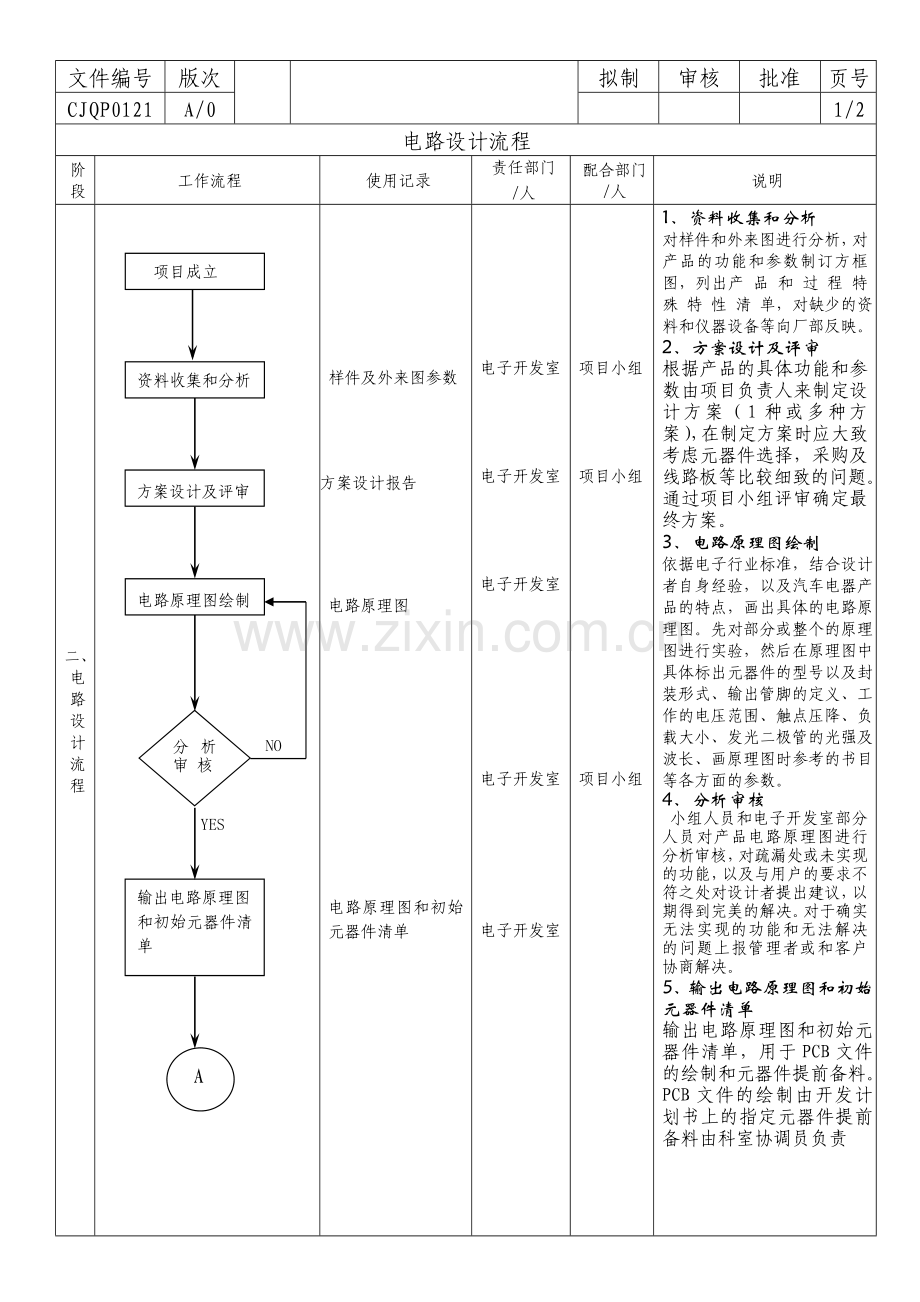

电路设计流程
阶
段
工作流程
使用记录
责任部门
/人
配合部门
/人
说明
二、
电路设计流程

项目成立

资料收集和分析
for(j=x;j>0;j--)分析

方案设计及评审

电路原理图绘制

分析审 核

NO

YES

输出电路原理图
和初始元器件清单

A

样件及外来图参数

方案设计报告

电路原理图

电路原理图和初始元器件清单

电子开发室

电子开发室

电子开发室

电子开发室

电子开发室

项目小组

项目小组

项目小组
1、资料收集和分析
对样件和外来图进行分析，对产品的功能和参数制订方框图，列出产 品 和 过 程 特 殊 特 性 清 单，对缺少的资料和仪器设备等向厂部反映。
2、方案设计及评审
根据产品的具体功能和参数由项目负责人来制定设计方案（1种或多种方案），在制定方案时应大致考虑元器件选择，采购及线路板等比较细致的问题。通过项目小组评审确定最终方案。
3、电路原理图绘制
依据电子行业标准，结合设计者自身经验，以及汽车电器产品的特点，画出具体的电路原理图。先对部分或整个的原理图进行实验，然后在原理图中具体标出元器件的型号以及封装形式、输出管脚的定义、工作的电压范围、触点压降、负载大小、发光二极管的光强及波长、画原理图时参考的书目等各方面的参数。
4、分析审核
小组人员和电子开发室部分人员对产品电路原理图进行分析审核，对疏漏处或未实现的功能，以及与用户的要求不符之处对设计者提出建议，以期得到完美的解决。对于确实无法实现的功能和无法解决的问题上报管理者或和客户协商解决。
5、输出电路原理图和初始元器件清单
输出电路原理图和初始元器件清单，用于PCB文件的绘制和元器件提前备料。PCB文件的绘制由开发计划书上的指定元器件提前备料由科室协调员负责

文件编号
版次

拟制
审核
批准
页号
CJQP0121
A/0

2/2
电路设计流程
阶
段
工作流程
使用记录
责任部门
/人
配合部门
/人
说明
二、
电路设计流程
A

原理图清
单更改

PCB文件绘制

NO
原理图更改否
线路板、元器件认可
YES
NO

YES

样件试制，实验

样件
认可

NO
YES

YES

输出原理图、元器件清单和PCB文件等底图入资料存档

完成

电子开发室/设计科

电子开发室
/设计科

电子开发室
/工艺科

电子开发室
/设计科

电子开发室

项目小组

项目小组

试验室

项目小组
6、PCB文件绘制
PCB文件负责人根据电路原理图和设计科提供的尺寸进行设计。PCB经由组长审核后拿去试制。
7、线路板认可
设计科对尺寸进行检验，电子开发部对线路板工艺和电气特性进行检验，并进行试装验证产品功能。

8、样件试制及实验认可
按《电子开发室样件控制程序》执行。

9、底图输出
样件在得到客户认可后，在组织内部OTS认可前应完成底图输出.
