EDGE开通失败处理.doc

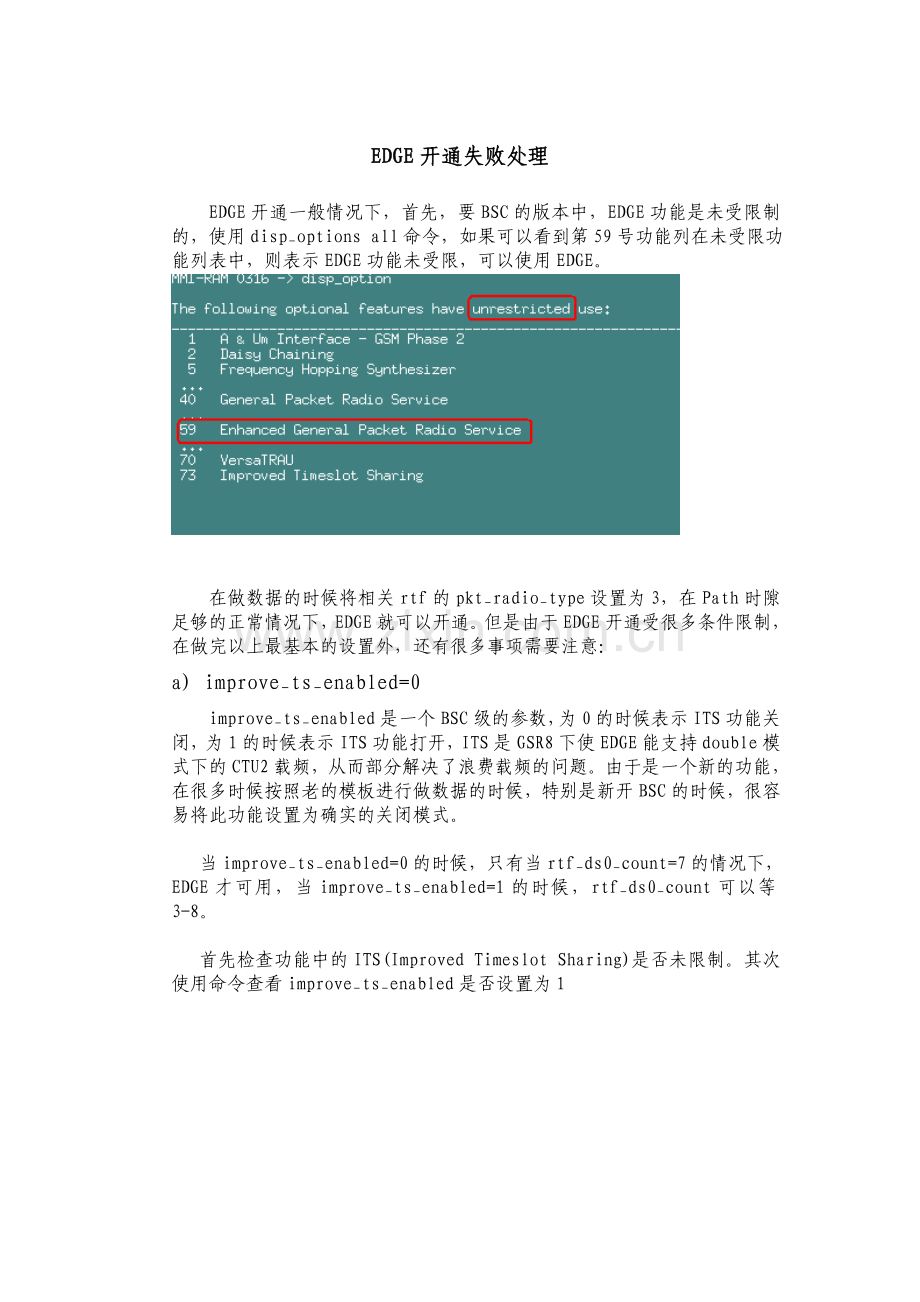

EDGE开通失败处理
EDGE开通一般情况下，首先，要BSC的版本中，EDGE功能是未受限制的，使用disp_options all 命令，如果可以看到第59号功能列在未受限功能列表中，则表示EDGE功能未受限，可以使用EDGE。

在做数据的时候将相关rtf的pkt_radio_type设置为3，在Path时隙足够的正常情况下，EDGE就可以开通。但是由于EDGE开通受很多条件限制，在做完以上最基本的设置外，还有很多事项需要注意：
a) improve_ts_enabled=0
improve_ts_enabled是一个BSC级的参数，为0的时候表示ITS功能关闭，为1的时候表示ITS功能打开，ITS是GSR8下使EDGE能支持double模式下的CTU2载频，从而部分解决了浪费载频的问题。由于是一个新的功能，在很多时候按照老的模板进行做数据的时候，特别是新开BSC的时候，很容易将此功能设置为确实的关闭模式。

当improve_ts_enabled=0的时候，只有当rtf_ds0_count=7的情况下，EDGE才可用，当improve_ts_enabled=1的时候，rtf_ds0_count可以等3-8。

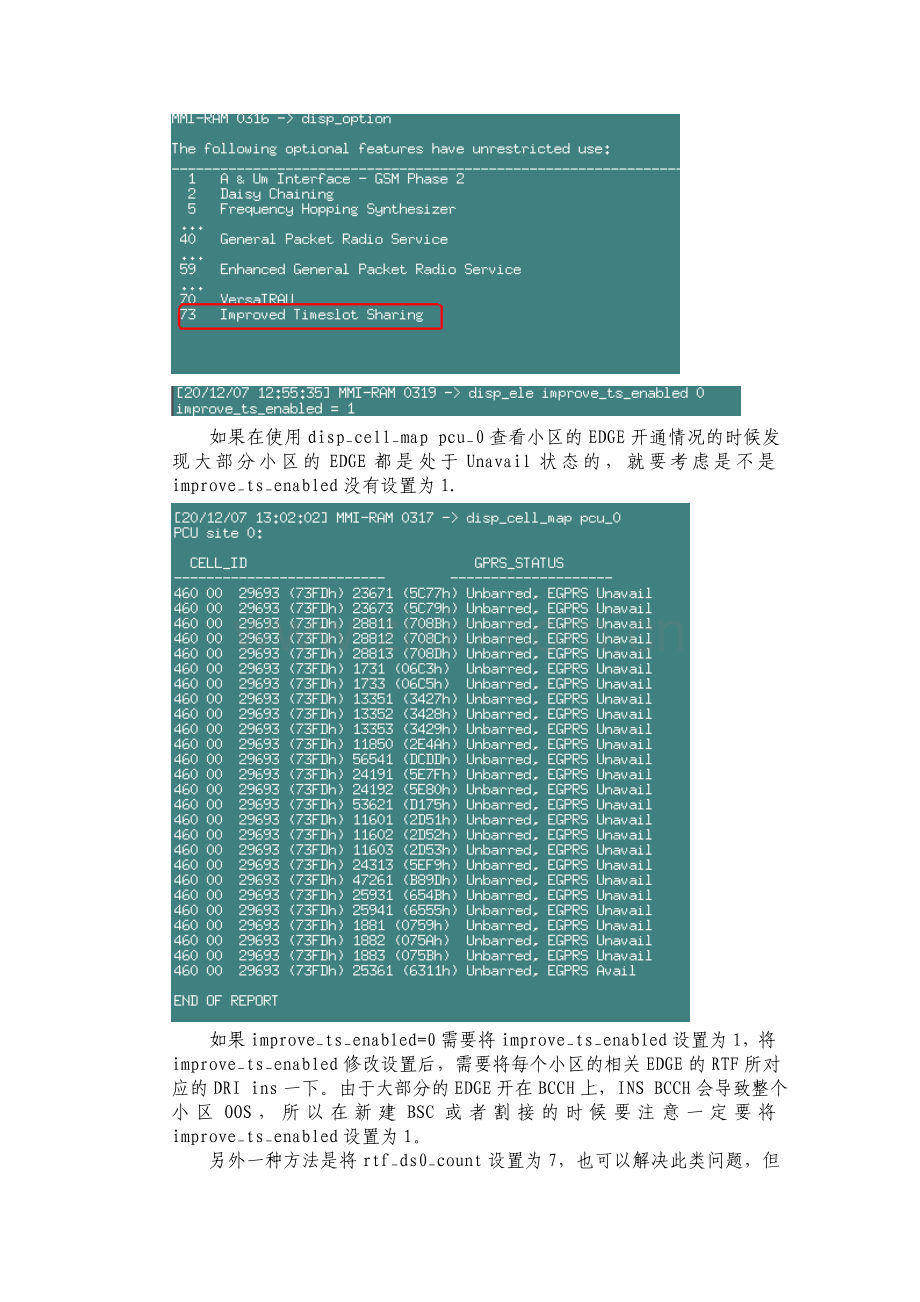

首先检查功能中的ITS(Improved Timeslot Sharing)是否未限制。其次使用命令查看improve_ts_enabled是否设置为1

如果在使用disp_cell_map pcu_0查看小区的EDGE开通情况的时候发现大部分小区的EDGE都是处于Unavail状态的，就要考虑是不是improve_ts_enabled没有设置为1.

如果improve_ts_enabled=0需要将improve_ts_enabled设置为1，将improve_ts_enabled修改设置后，需要将每个小区的相关EDGE的RTF所对应的DRI ins一下。由于大部分的EDGE开在BCCH上，INS BCCH会导致整个小区OOS，所以在新建BSC或者割接的时候要注意一定要将improve_ts_enabled设置为1。
另外一种方法是将rtf_ds0_count设置为7，也可以解决此类问题，但是需要更多的path时隙资源。

b) CTU2
EDGE只能开在CTU2的载频上，如果是非CTU2需要将载频换型，CTU2和CTU可以共一个机柜

c) 机柜类型
如果主机柜为HORIZONMACRO，从机柜为H2，载频需要为single模式才能开EDGE。
下面一个例子可以看到SITE 4的两个小区的EDGE为Avail，而3小区的EDGE为Unavail

第一步，检查3小区对应的rtf 2 0 状态：

说明pkt_radio_type=64k已经打开EDGE 64k模式
第二步：检查载频类型

载频为CTU2，DRI Density为Double模式
第三步，检查机柜类型：

主机柜为HORIZONMACRO，从机柜为HORIZONMACRO2在这种情况下只有把DRI的Density改为Single，才能开通EDGE

d) Allow_8K_TRAU
allow_8k_trau是用来打开和关闭8kbit/s背板总线（backhaul）。
对于64K的RTF，如果开了半速率，allow_8k_trau必须设置为yes。
下面例子可以看到allow_8k_trau设置对开EDGE的影响：
第一步，检查机柜类型和载频类型

机柜类型为HORIZONMACRO2，载频类型为CTU2，DRI Density为DOUBLE，符合开EDGE的条件。
第二步，检查RTF pkt_radio_type配置

Pkt_radio_type为16k，需要修改为64k
第三步，修改pkt_radio_type

提示allow_8k_trau must be set to yes
第四步，检查RTF的配置

allow_8k_trau设置为No，需要重新配置rtf，修改allow_8k_trau为yes后，EDGE功能正常

e) A面B面
CTU2载频有A面和B面之分，对于EDGE只能开在A面，开在B面EDGE会处于不可用状态。
下面的例子是关于处理EDGE开在CTU2 B面无效的处理：

第一步，检查RTF的对应关系

发现RTF 3 0（EDGE所用的RTF） 所对应的DRI为3 1，属于B面，应该开在DRI 3 0上。

第二步，调整RTF和DRI的对应关系
使用lock dri和unlock dri的命令可以调整RTF在DRI上的分配，lock和unlock的顺序为先lock B面DRI，再lock A面dri，再unlock A面DRI 再unlock B面DRI。
对于上面例子命令顺序为：
l 13 dri 3 1
y
l 13 dri 3 0
y
unl 13 dri 3 0
unl 13 dri 3 1
运行后，RTF和DRI的对应关系如下：

查看小区状态EDGE功能打开正常。
如果在H2基站中，EDGE时隙定义在non_BCCH上，改RTF不一定会占用在物理载频的A面，或者在H1的基站中EDGE不管定义在BCCH或者 non_BCCH上不一定会占用更换成CTU2并定义成SINGLE模式的物理载频上，所以建议将RTF与H2基站中的物理载频的A面进行绑定或者与更换成CTU2的H1基站中的SINGLE模式的物理载频dri进行绑定。
命令如下：
eq 13 dri 3 0
DRI identifier 3 0
DRI Density[dri_density] :DOUBLE
…
RTF identifier[pref_rtf_id]: 3 0
….
