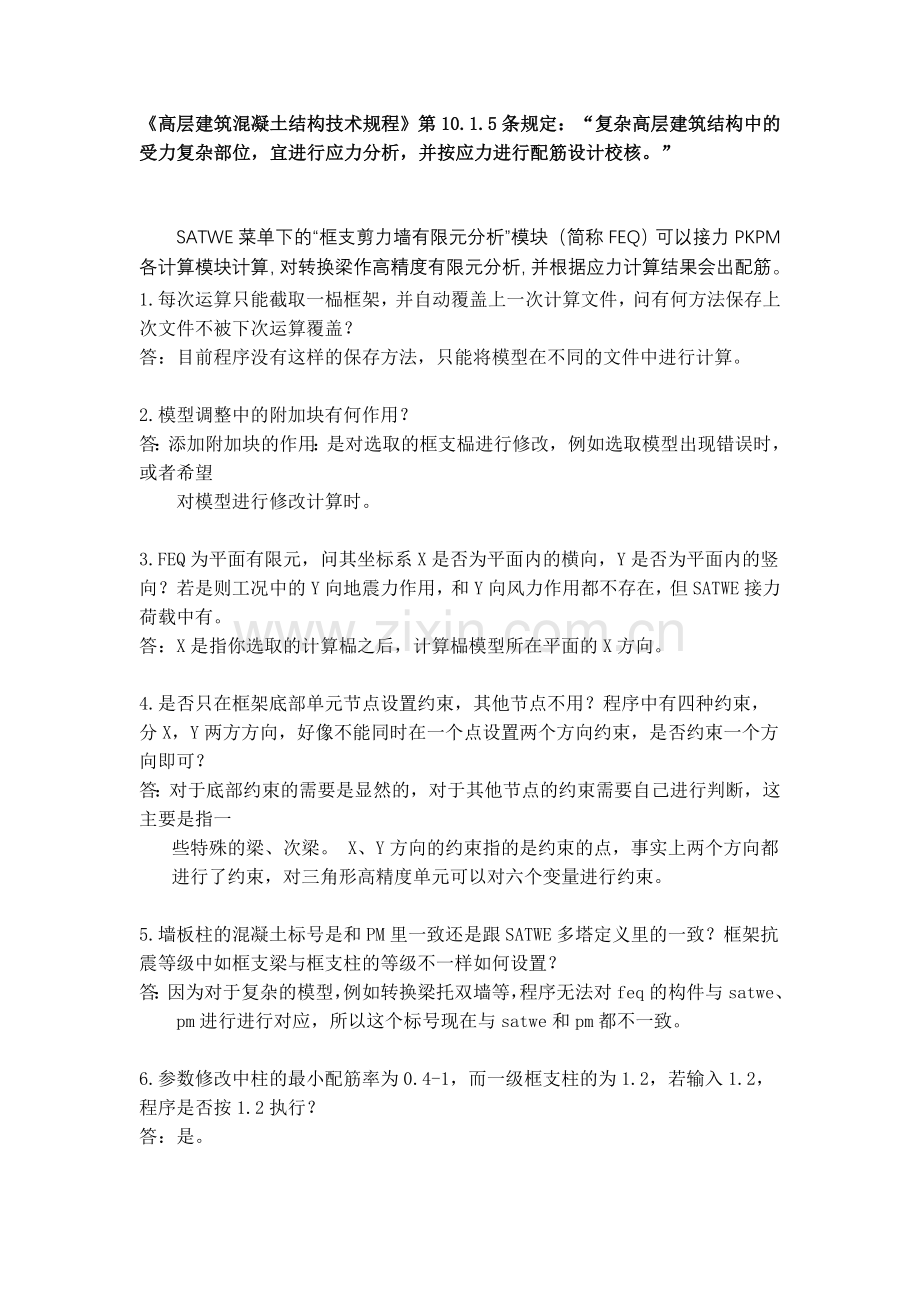

《高层建筑混凝土结构技术规程》第10.1.5条规定：“复杂高层建筑结构中的受力复杂部位，宜进行应力分析，并按应力进行配筋设计校核。”

SATWE菜单下的“框支剪力墙有限元分析”模块（简称FEQ）可以接力PKPM各计算模块计算，对转换梁作高精度有限元分析，并根据应力计算结果会出配筋。
1.每次运算只能截取一榀框架，并自动覆盖上一次计算文件，问有何方法保存上次文件不被下次运算覆盖？
答：目前程序没有这样的保存方法，只能将模型在不同的文件中进行计算。

2.模型调整中的附加块有何作用？
答：添加附加块的作用：是对选取的框支榀进行修改，例如选取模型出现错误时，或者希望
对模型进行修改计算时。

3.FEQ为平面有限元，问其坐标系X是否为平面内的横向，Y是否为平面内的竖向？若是则工况中的Y向地震力作用，和Y向风力作用都不存在，但SATWE接力荷载中有。
答：X是指你选取的计算榀之后，计算榀模型所在平面的X方向。

4.是否只在框架底部单元节点设置约束，其他节点不用？程序中有四种约束，分X，Y两方方向，好像不能同时在一个点设置两个方向约束，是否约束一个方向即可？
答：对于底部约束的需要是显然的，对于其他节点的约束需要自己进行判断，这主要是指一
些特殊的梁、次梁。 X、Y方向的约束指的是约束的点，事实上两个方向都进行了约束，对三角形高精度单元可以对六个变量进行约束。

5.墙板柱的混凝土标号是和PM里一致还是跟SATWE多塔定义里的一致？框架抗震等级中如框支梁与框支柱的等级不一样如何设置？
答：因为对于复杂的模型，例如转换梁托双墙等，程序无法对feq的构件与satwe、pm进行进行对应，所以这个标号现在与satwe和pm都不一致。

6.参数修改中柱的最小配筋率为0.4-1，而一级框支柱的为1.2，若输入1.2，程序是否按1.2执行？
答：是。

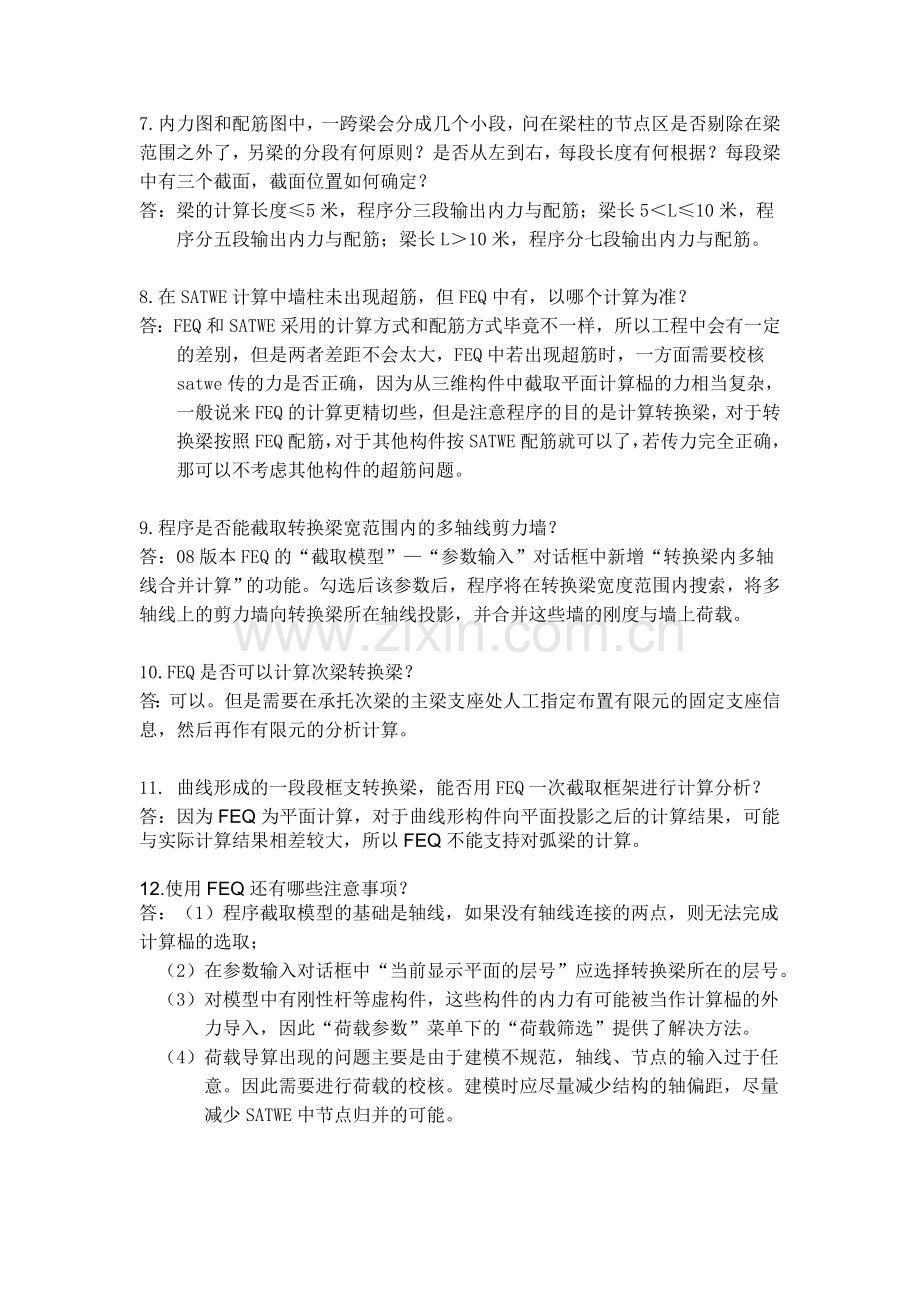

7.内力图和配筋图中，一跨梁会分成几个小段，问在梁柱的节点区是否剔除在梁范围之外了，另梁的分段有何原则？是否从左到右，每段长度有何根据？每段梁中有三个截面，截面位置如何确定？
答：梁的计算长度≤5米，程序分三段输出内力与配筋；梁长5＜L≤10米，程序分五段输出内力与配筋；梁长L＞10米，程序分七段输出内力与配筋。

8.在SATWE计算中墙柱未出现超筋，但FEQ中有，以哪个计算为准？
答：FEQ和SATWE采用的计算方式和配筋方式毕竟不一样，所以工程中会有一定的差别，但是两者差距不会太大，FEQ中若出现超筋时，一方面需要校核satwe传的力是否正确，因为从三维构件中截取平面计算榀的力相当复杂，一般说来FEQ的计算更精切些，但是注意程序的目的是计算转换梁，对于转换梁按照FEQ配筋，对于其他构件按SATWE配筋就可以了，若传力完全正确，那可以不考虑其他构件的超筋问题。

9.程序是否能截取转换梁宽范围内的多轴线剪力墙？
答：08版本FEQ的“截取模型”—“参数输入”对话框中新增“转换梁内多轴线合并计算”的功能。勾选后该参数后，程序将在转换梁宽度范围内搜索，将多轴线上的剪力墙向转换梁所在轴线投影，并合并这些墙的刚度与墙上荷载。

10.FEQ是否可以计算次梁转换梁？
答：可以。但是需要在承托次梁的主梁支座处人工指定布置有限元的固定支座信息，然后再作有限元的分析计算。

11. 曲线形成的一段段框支转换梁，能否用FEQ一次截取框架进行计算分析？
答：因为FEQ为平面计算，对于曲线形构件向平面投影之后的计算结果，可能与实际计算结果相差较大，所以FEQ不能支持对弧梁的计算。

12.使用FEQ还有哪些注意事项？
答：（1）程序截取模型的基础是轴线，如果没有轴线连接的两点，则无法完成计算榀的选取；
（2）在参数输入对话框中“当前显示平面的层号”应选择转换梁所在的层号。
（3）对模型中有刚性杆等虚构件，这些构件的内力有可能被当作计算榀的外力导入，因此“荷载参数”菜单下的“荷载筛选”提供了解决方法。
（4）荷载导算出现的问题主要是由于建模不规范，轴线、节点的输入过于任意。因此需要进行荷载的校核。建模时应尽量减少结构的轴偏距，尽量减少SATWE中节点归并的可能。
