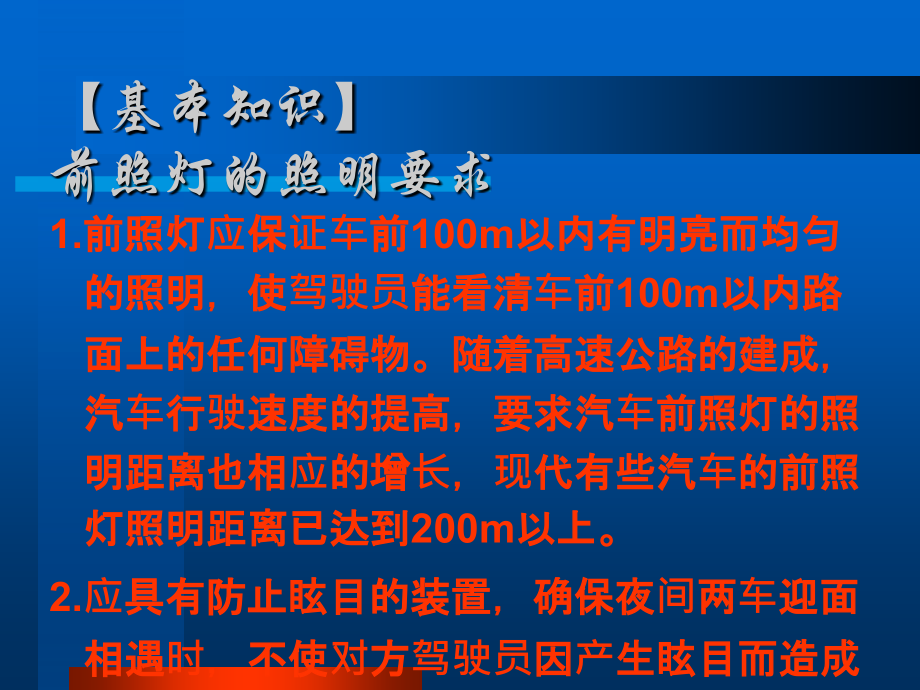

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二层,第三层,第四层,第五层,*,项目四 前照灯的检查与调整,【,基本知识,】,前照灯的照明要求,1.,前照灯应保证车前,100m,以内有明亮而均匀的照明，使驾驶员能看清车前,100m,以内路面上的任何障碍物。随着高速公路的建成，汽车行驶速度的提高，要求汽车前照灯的照明距离也相应的增长，现代有些汽车的前照灯照明距离已达到,200m,以上。,2.,应具有防止眩目的装置，确保夜间两车迎面相遇时，不使对方驾驶员因产生眩目而造成事故。,一、前照灯组成,1,）灯泡,2,）反射镜：,如无反射镜，那只能照清汽车灯前,6m,左右的路面。而有了反射镜之后，使前照灯照距可达到,150m,。,3,）配光镜：,配光镜又称散光玻璃，它是用透光玻璃压制而成，是很多块特殊棱镜和透镜组合。,配光镜的作用是将反射镜反射出的平行光束进行折射，使车前路面和路线都有良好而均匀的照明。,全封闭前照灯的结构,1,二、前照灯的分类,1,、可拆式前照灯（已淘汰）,2,、全封闭式前照灯（真空灯）（成本高）,3,、半封闭式前照灯（普遍应用）,4,、投射式前照灯（半封闭式）,5,、氙气（弧光式）前照灯（高档汽车）,半封闭式前照灯的结构,2,双,灯,丝,大,灯,灯,泡,更换灯,泡时，,注意不,能用手,触摸灯,泡玻璃,。,投,射,式,前,照,灯,的,构,造,3,氙气灯的结构,氙,气,灯,弧,光,灯,的,构,造,4,氙,气,大,灯,灯,泡,氙气,灯泡的光色和荧光灯相似，亮度是目前卤钨灯泡的,2.5,倍，使用寿命是卤钨灯泡的,5,倍，灯泡的功率为,35W,，可节能,40,。,氙,气,大,灯,控,制,原,理,氙气灯及控制部件（用于常规照明灯改装）,1,、采用双丝灯泡：近光灯和远光灯,2,、采用带遮光罩的双丝灯泡,3,、采用不对称光形,4,、,Z,形光形,三、前照灯的防眩目,1,、,远,、,近,光,束,双,丝,灯,泡,2,、,带,遮,光,罩,双,丝,灯,泡,3,、,非,对,称,型,、,Z,型,光,形,【,项目内容,】,一、项目目的,1,掌握正确进行前照灯光束照射位置（光轴偏斜量）的调整。,2,掌握正确更换灯泡的方法。,二、项目器材和技术标准,1,、项目器材,（,1,）完好的汽车,1,辆；,（,2,）前照灯检测仪,1,台；,（,3,）开口扳手、梅花扳手,1,套，一字、十字起子各,1,（,4,）灯泡,1,个,三、操作步骤及工作要点,1,、灯泡的更换,灯泡的拆卸只能从反射镜的后方进行。,（,1,）更换时，先拔下灯泡上的插座；,（,2,）取下密封罩、卡簧；,（,3,）即可取下灯泡；,（,4,）更换灯泡；更换灯泡时，,注意不能用手触摸玻璃体部分，,以避免因手上的油渍和脏污缩,短灯泡的使用寿命。,（,5,）装上密封罩、卡簧；,（,6,）插上灯泡上的插座。,拿灯泡的正确方法,2,、前照灯的检测与调整,前照灯光束的调整方法通常有两种，一种是检车线使用的方法,使用前照灯测试仪调整前照灯，另一种方法是常规的调整方法。,（,1,）使用前照灯测试仪调整前照灯,（,2,）常规方法调整前照灯,（,1,）使用前照灯测试仪调整前照灯,1,）检测仪准备,1,在前照灯检测仪不受光的情况下，检查光度计和光轴偏斜量指示计是否对准机械零点。若指针失准，可用零点调整螺钉调整。,2,检查聚光透镜和反射镜的镜面上有无污物，若有可用柔软的布或镜头纸等擦拭干净。,3,检查水准器的技术状况。若水准器无气泡，应进行修理，若气泡不在红线框内时，可用水准器调节器或垫片进行调整。,4,检查导轨是否沾有泥土等杂物，若有，应扫除干净。,2,）车辆准备,1,清除前照灯上的污垢；,2,轮胎气压应符合汽车制造厂的规定；,3,汽车蓄电池应处于充足电状态。,3,）前照灯的调整,1,将被检汽车尽可能地与前照灯检测仪的轨道保持垂直方向驶近检测仪，直至前照灯与检测仪受光器之间达到规定的检测距离（,3m,、,1m,、,0.5m,或,0.3m,）。,2,用车辆摆正找准器使检测仪与被检汽车对正。,3,开亮前照灯，用前照灯照准器使检测仪与被检前照灯对正。,4,检测光束照射位置（光轴偏斜量）和发光强度,a,对于聚光式前照灯检测仪，将“光度,光轴”转换开关旋至光轴一侧，转动上下和左右光轴刻度盘，使上下偏斜指示计和左右偏斜指示计的指示为零。此时，上下光轴刻度盘和左右光轴刻度盘的指示值即为光轴偏斜量。将光度“光度,光轴”转换开关旋至光度一侧，光度计的指示值即为发光强度。,b.,对于屏幕式前照灯检测仪，要使固定屏幕上左右光轴刻度尺的零点与活动屏幕上的基准指针对正。左右和上下移动受光器，使光度计的指示值达到最大。此时，根据受光器上的基准指针所指活动屏幕 上的上下刻度值和活动屏幕上的基准指针所指固定屏幕上的左右刻度值，即可得出光轴偏斜量。根据此时光度计上的指示值，即可得出发光强度。,c.,对于投影式前照灯检测仪，要使光轴偏斜指示计的指示值为零，根据投影屏上前照灯影像中心所示的刻度值，即可读出光轴的偏斜量。如果这种检测仪设有光轴刻度盘，则要转动光轴刻度盘，使投影屏上的坐标原点与前照灯影像中心重合，读取此时光轴刻度盘上的指示值，即为光轴偏斜量。根据此时光度计上的指示值，即可得出发光强度。,d.,对于自动追踪光轴式前照灯检测仪，只要按下控制盒上的测量开关，受光器立即追踪前照灯光轴，根据光轴偏斜指示计和光度计上的指示值，即可获得光轴偏斜量和发光强度。,e.,用同样方法分别检测两只前照灯的近光、远光光束照射位置和发光强度。,f.,如前照灯光束照射位置不正确，应按厂家规定的方法予以正确调整，使之符合技术标准。调整部位一般分为外侧调整式和内侧调整式两种,（,2,）常规方法调整前照灯,以日产俊逸汽车为例，说明前照灯光束的调整方法。在进行对光调整之前，首先需要检查以下项目：,1,）所有的轮胎保持正常的压力；,2,）将车辆停放在平整的地面上；,3,）除了驾驶员,(,也可以在驾驶室放置与驾驶员相当的重量，通常为,60kg),以外，不要在车上放置任何载荷。冷却液，机油要适量，油箱要装满；,4,）使车前部对幕墙保持一定的距离,(,正面相对,10m),。,打开前照灯，利用“十字”改锥通过旋转前照灯总成上的上下调整螺钉和内外调整螺钉对其光束进行调整。调灯时以一只灯为单位调整，首先遮蔽其他前照灯；然后拧动上下和内外光束调整螺钉，使主光束,(,光度最高点,),处于规定高度。,
