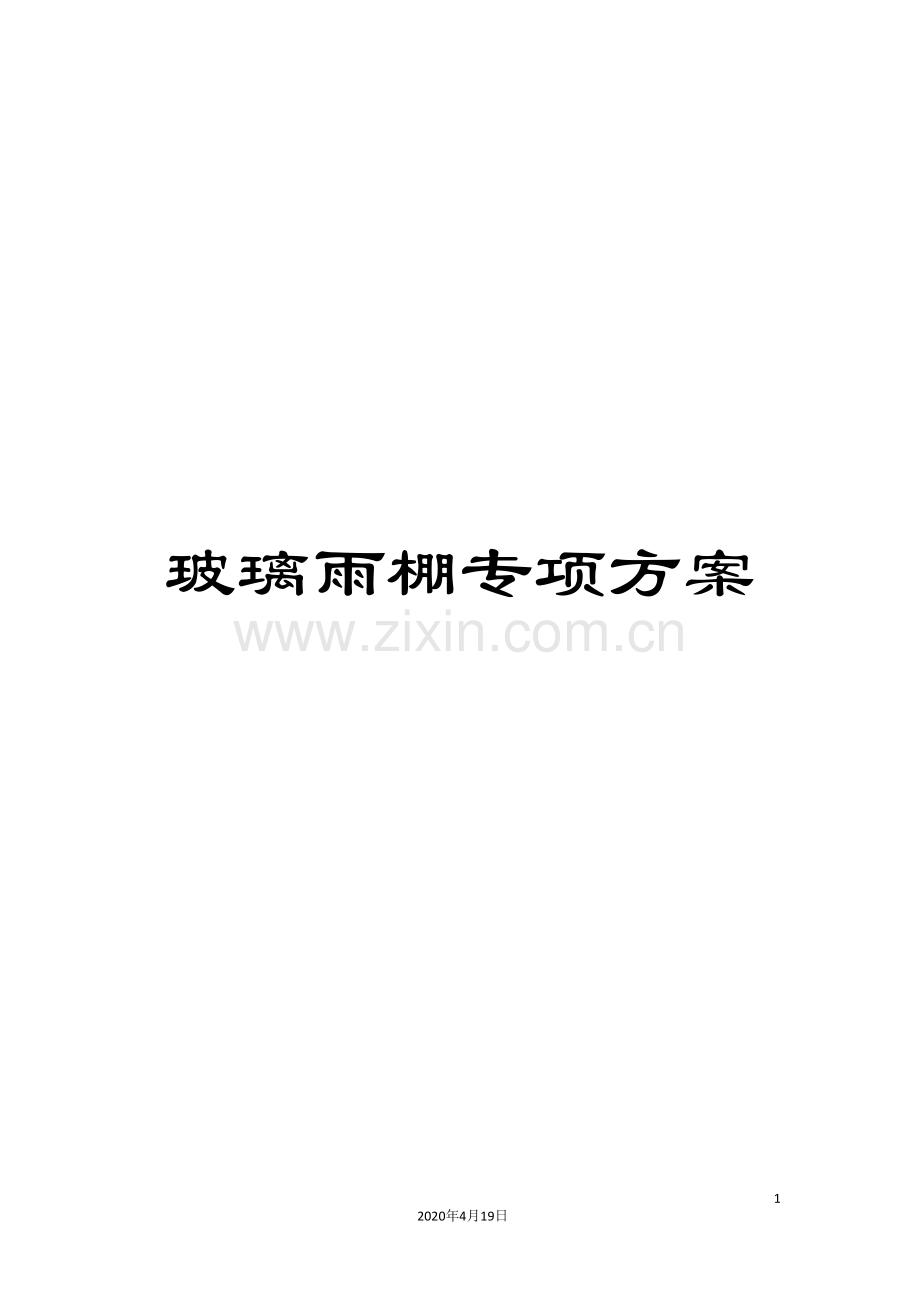

玻璃雨棚专项方案

9
2020年4月19日
文档仅供参考
现代传媒广场幕墙专业分包工程二标段

玻 璃 雨 棚 施 工 专 项 方 案

编制：
审核：
审批：

苏州柯利达装饰股份有限公司
二0一三年八月

目 录
第一章 工程概况………………………………………………………2
第二章 编制依据………………………………………………………2
第三章 玻璃雨棚安装…………………………………………………4

第一章 工程概述
一、工程概况
工程名称：现代传媒广场幕墙专业分包工程二标段
工程地址：苏州工业园区翠园路南、南施街东，中央河北
建设单位：苏州广播电视总台
设计单位：苏州工业园区设计研究院有限责任公司
监理单位：上海建科建设监理咨询有限公司
总包单位：苏州二建建筑集团有限公司
现代传媒广场幕墙专业分包二标段的总建筑规模达8.78万㎡，地上38层，地下3层。其中幕墙总面积约7.18万㎡。幕墙总高度164.9m，本工程标准层高3.5m，避难层高5.2m，耐火等级为一级，设防烈度为八度，抗震分类为丙类，主要幕墙形式包括单元体幕墙、金属幕墙、石材幕墙、玻璃幕墙等。
第二章 编制目的及依据
一、编制目的
编制本施工专项方案的目的是为了更好的加强该工程外墙装饰部分的施工管理：在组织上有保证，在施工工序、工艺流程、检查监督等主要工作方面都有章可循、有序运作，在安全生产、质量管理、工期进度及环境保护等方面都有明确的目标、要求和有力的管理措施。使该工程在外墙装饰安装的全过程中，各个环节始终处于受控状态，力争达到高质量、高标准、高速度的“三高”标准。
二、编制依据
本施工方案依照下列文件进行编制：
1、现代传媒广场幕墙专业分包二标段工程施工图。
2、国家和行业颁布的有关现行施工规范及标准。
3、我公司企业标准、质量手册及程序文件等相关文件。
三、执行的规范、规程和规定
1、建筑类
设计依据及规范
规范号
适用
参考
民用建筑隔声设计规范
GB50118-
√

绿色建筑评价标准
GB/T50378-
√

2、结构类
设计依据及规范
规范号
适用
参考
建筑结构荷载规范
GB50009- [ ]
√

钢结构设计规范
GB50017-
√

铝合金结构设计规范
GB50429-
√

混凝土结构后锚固技术规程
JGJ145-
√

3、施工管理类
依据及规范
规范号
适用
参考
建筑施工安全检查标准
JGJ59-
√

建筑施工高处作业安全技术规范
JGJ80-1991
√

高处作业吊篮
GB19155-
√

建设工程施工现场供用电安全规范
JGJ46-
√

施工现场临时用电安全技术规范
JG46-
√

建筑施工组织设计标准
GB/T50502-
√

工程网络计划技术规程
JGJ/T121-99
√

建设工程项目管理规范
GB-T 50326-
√

4、幕墙类
规范、规程名称
编 号
适用
参考
工程测量规范
GB50026-
√

建筑结构荷载规范
GB50009-
√

钢结构设计规范
GB50017-
√

建筑设计防火规范
GB50016-
√

建筑抗震设计规范
GB50011-
√

玻璃幕墙工程技术规范
JGJ102-
√

建筑幕墙规范
GBT21086-
√

建筑玻璃应用技术规程
JGJ113-
√

建筑钢结构焊接规程
JGJ81-
√

第三章 玻璃雨棚安装
一、施工准备
1、技术准备
（1）技术资料收集
现场土建设计资料收集和土建结构尺寸测量。由于土建施工时可能会有一些变动，实际尺寸不一定都与设计图纸符合。在设计前必须到现场量测，取得第一手资料数据。然后才能根据业主要求绘制切实可行的幕墙分格图。
（2）设计和施工方案确定
设计和施工方案确定。在对玻璃进行设计分格时，除要考虑外形的均匀美观外，还应注意尽量减少玻璃的规格型号。注意协调好总体施工顺序和进度，防止由于其它室外设施的建设，影响吊车行走和玻璃幕墙的安装。在正式施工前，还应对施工范围的场地进行整平填实，做好场地的清理，保证吊车行走畅通。
2、材料及机具准备
（1）主要材料质量检查
①玻璃的尺寸规格是否正确，特别要注意检查玻璃在储存、运输过程中有无受到损伤，发现有裂纹、崩边的玻璃决不能安装，并应立即通知工厂尽快重新加工补充。
②金属结构构件的材质是否符合设计要求，构件是否平直，加工尺寸、精度、孔洞位置是否满足设计要求。要刷好第一道防锈漆，所有构件编号要标注明显。
（2）主要施工机具检查
①玻璃吊装和运输机具及设备的检查，特别是对吊车的操作系统和电动吸盘的性能检查。
②各种电动和手动工具的性能检查。
③预埋件的位置与设计位置偏差不应大于20mm。
（3）搭脚手架
①放线和操作承重钢结构支架时，应搭建满堂脚手架，方便工人在不同位置进行焊接和安装等作业。

②安装玻璃时，要便于玻璃安装时不碰脚手架，又要使站立在脚手架上下各部位的工人都能很方便地使玻璃准确就位。
③玻璃安装就位后注胶和清洗阶段。
施工中各种操作层高度都要铺放脚手板，顶部要有围拦，脚手板要用铁丝固定。在搭建和拆除脚手架时要格外小心，不能从高处向下抛扔钢管和扣件，防止损坏玻璃。
二、生产工艺与施工方法
加工准备及下料 →测量放线→钢架安装焊接→校准检验→氟碳底漆处理→玻璃安装→调整检验→上下打胶→修补检验→玻璃清洗→清理现场→竣工验收。
施工工艺及施工要点：
1、加工准备及下料：按照施工图放样，放样和下料时要预留焊接收缩量和加工余量，根据放样作样板。钢材矫正：钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。热加工的型钢先热加工，待冷却后再钻孔。钢板预埋件及其它零件切割钻孔及喷防腐漆处理。
2、测量放线:根据设计图纸所给的坐标，放出雨棚基础的轴线、边线以及标高。
3、预埋件安装处理：定位预埋件安装位置，打钻安装。要求预埋件位置准确、埋设牢固。标高偏差不大于9mm，左右位移不大于20mm。
4、钢架安装焊接：雨篷钢架由500*250*12*15mm热镀锌H型钢和32mm厚变截面钢板组成，500*250*12*15mm热镀锌H型钢经过转接件焊接在预埋件上，32mm后变截面钢板外悬挑，作为安装玻璃的龙骨，后端与横向H型钢焊接。钢架安装时，需检查焊接节点，调节悬挂臂设计坡度，准确无误方能进行焊接。靠边一条悬挂臂准确无误后，安装另一边一条悬挂臂，就位准确后点焊。然后以此两条悬挂臂为基准拉出悬挂臂的最高、最底标高线，一一焊接剩余悬挂臂。并焊接无缝钢管。型钢需接长时，先焊接头并矫直。采用型钢接头时，为使接头型钢与钢板预埋件紧贴，应按设计要求铲去楞角。对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件相同，焊后气割切除并磨平。
5、校准检验：悬挂臂安装后首先检查现场连接部位的质量。悬挂臂安装质量主要检查悬挂臂竖向面的不垂直度；受压对悬挂臂竖向面的侧面下垂；悬挂臂坡度。保证悬挂臂符合设计受力状态及整体稳定要求。
6、氟碳底漆处理：应清除熔渣及飞溅物。涂料及漆膜厚度应符合设计要求或施工规范的规定。
7、玻璃安装：根据设计要求结合实测尺寸确定玻璃尺寸，以及的水平、垂直位置，厂家加工制作。玻璃临时固定后进行调整，调整标准横平、竖直、面平。偏差不得超过规定偏差。
8、调整检验：玻璃安装完成后进行整体调整检验，调整标准横平、竖直、面平。偏差不得超过规定偏差。
9、上下打胶：充分清洁玻璃间缝隙，不应有水、油渍、涂料、铁锈、水泥砂浆、灰尘等。充分清洁粘结面，加以干燥。为调整缝的深度，避免三边粘胶。在缝两侧贴保护胶纸保护玻璃不被污染。上下同时打密封胶，注胶后将胶缝表面抹平，去掉多余的胶。注胶完毕，将保护纸撕掉，必要时用溶剂擦拭玻璃。胶在未完全硬化前，不要沾染灰尘和划伤。
10、修补检验：局部修补检验。
11、玻璃清洗：整体清洗玻璃尘垢，必要时用溶剂擦拭玻璃。
15、坐凳制作安装。
12、清理现场：保护和清洗现场。
13、验收：自检完成后，报验给监理，进行验收。
三、质量控制
1、质量标准：请参照《钢结构设计规范》(GB50017— )、《钢结构工程施工质量验收规范》（GB50205- ）、《玻璃幕墙工程技术规范》（JGJ102—96 ）和《玻璃幕墙工程质量检验标准》（JGJ/T139— ）。
2、质量管理要点：
（1）材料控制：玻璃雨棚所使用的各种材料必须符合设计和规范要求。材料采购前必须弄清楚规范中对该种材料有何质量要求。
（2）各种构件在运输过程中必须有可靠的保护措施。构件外观表面无明显的凹面和损伤，划痕深度不大于0.5mm。焊疤、飞溅物、毛刺应清理干净。
（3）悬挂臂安装焊接：悬挂臂安装焊接是雨棚施工中比较繁琐的工序，悬挂臂安装是否准确将影响整过施工过程。测量人员在工作中必须重复校对，确保放线精确，坡度正确。悬挂臂与预埋件的连接施工中，必须用合格焊工。焊接、防锈、安装精度必须合格。
（4）钢材的品种、规格、型号和质量，必须符合设计要求、实测及有关标准的规定。钢材切割面必须无裂纹、夹渣分层和大于lmm的缺楞。构件外观表面无明显的凹面和损伤，划痕深度不大于0.5mm。焊疤、飞溅物、毛刺应清理干净
四、安全措施
1、安装雨棚用的施工机具在使用前必须进行严格检验。
2、施工人员配备必要的劳动保护用品，防止人员及物件坠落。
3、防止密封材料在工程使用中溶剂中毒，且要保管好溶剂，以防发生火灾。
4、现场焊接时，应在焊件下方加设接火斗。
5、设专职安全员进行监督和巡回检查。
