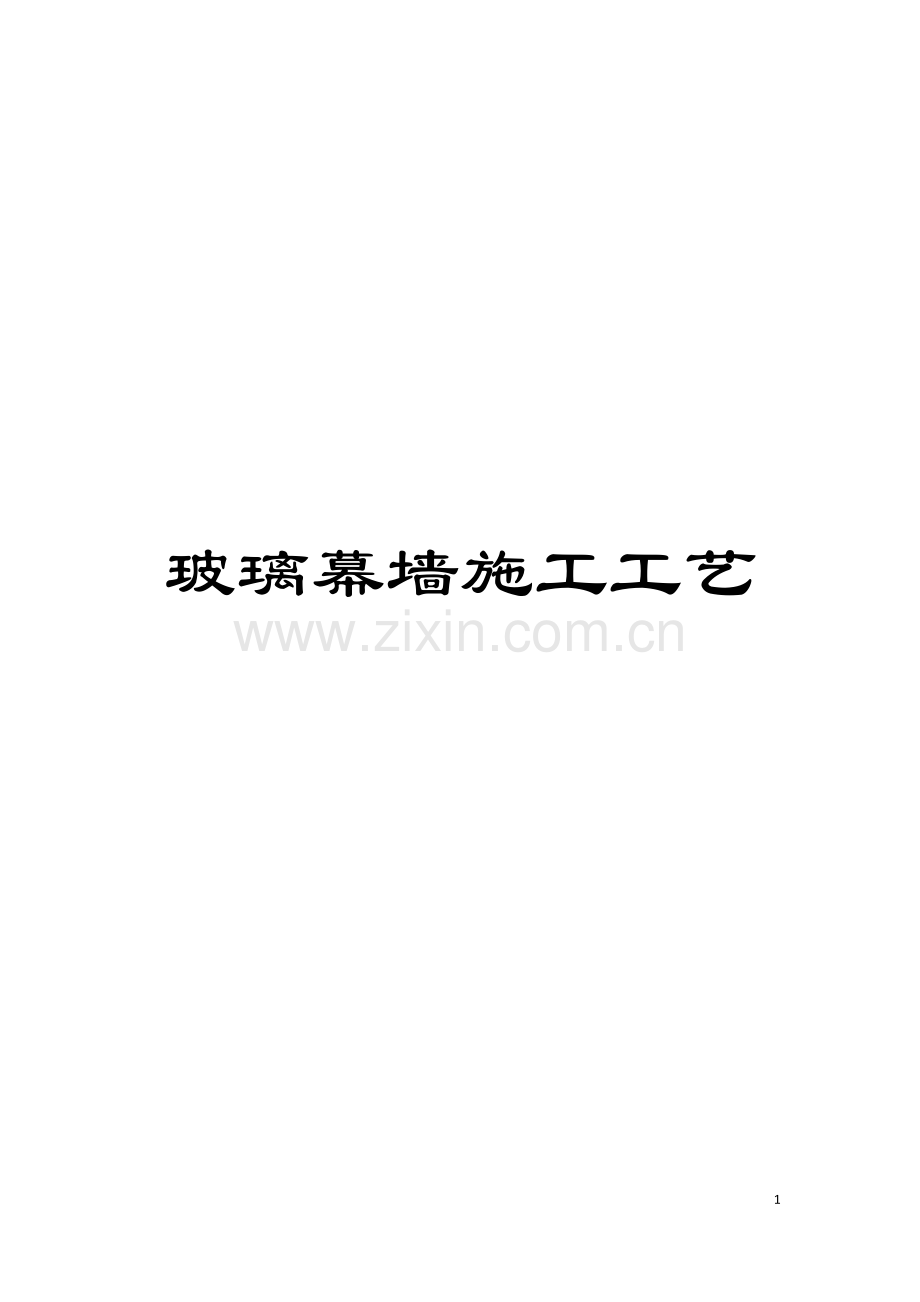

玻璃幕墙施工工艺

16

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

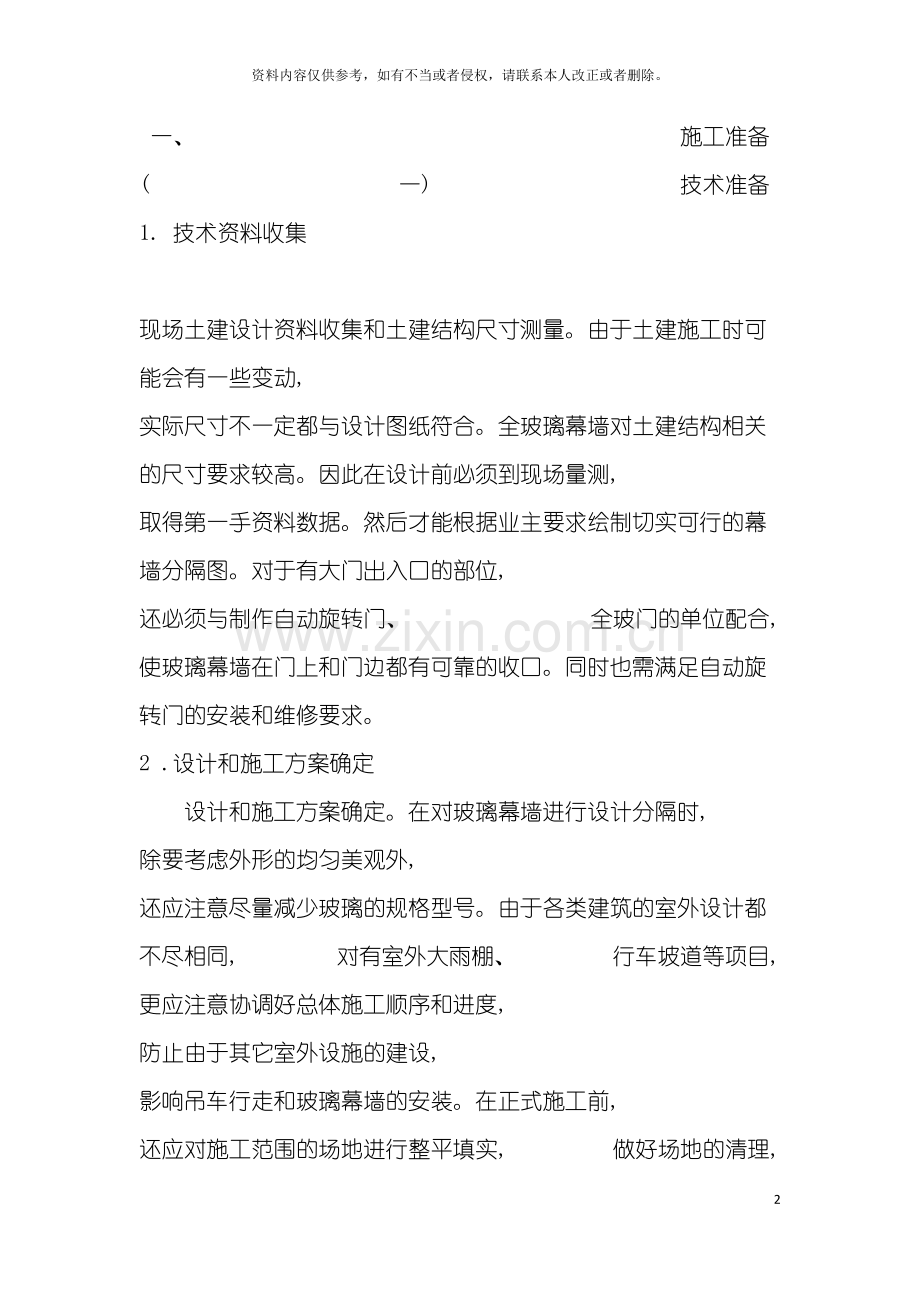

一、 施工准备
( 一) 技术准备
1. 技术资料收集
　　现场土建设计资料收集和土建结构尺寸测量。由于土建施工时可能会有一些变动, 实际尺寸不一定都与设计图纸符合。全玻璃幕墙对土建结构相关的尺寸要求较高。因此在设计前必须到现场量测, 取得第一手资料数据。然后才能根据业主要求绘制切实可行的幕墙分隔图。对于有大门出入口的部位, 还必须与制作自动旋转门、 全玻门的单位配合, 使玻璃幕墙在门上和门边都有可靠的收口。同时也需满足自动旋转门的安装和维修要求。
2 .设计和施工方案确定
　　设计和施工方案确定。在对玻璃幕墙进行设计分隔时, 除要考虑外形的均匀美观外, 还应注意尽量减少玻璃的规格型号。由于各类建筑的室外设计都不尽相同, 对有室外大雨棚、 行车坡道等项目, 更应注意协调好总体施工顺序和进度, 防止由于其它室外设施的建设, 影响吊车行走和玻璃幕墙的安装。在正式施工前, 还应对施工范围的场地进行整平填实, 做好场地的清理, 保证吊车行走畅通。

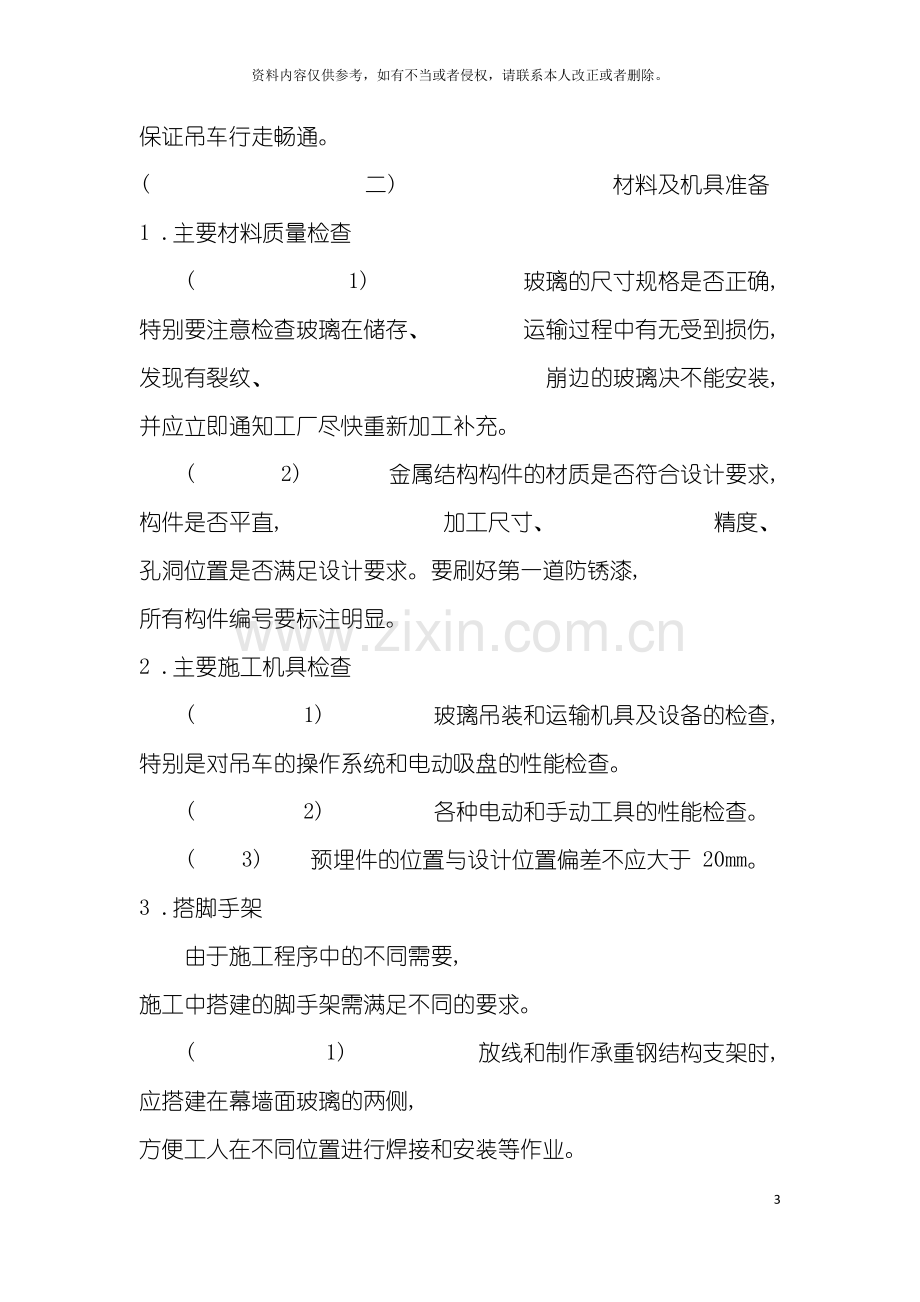

( 二) 材料及机具准备
1 .主要材料质量检查
　　( 1) 玻璃的尺寸规格是否正确, 特别要注意检查玻璃在储存、 运输过程中有无受到损伤, 发现有裂纹、 崩边的玻璃决不能安装, 并应立即通知工厂尽快重新加工补充。
　　( 2) 金属结构构件的材质是否符合设计要求, 构件是否平直, 加工尺寸、 精度、 孔洞位置是否满足设计要求。要刷好第一道防锈漆, 所有构件编号要标注明显。
2 .主要施工机具检查
　　( 1) 玻璃吊装和运输机具及设备的检查, 特别是对吊车的操作系统和电动吸盘的性能检查。
　　( 2) 各种电动和手动工具的性能检查。
　　( 3) 预埋件的位置与设计位置偏差不应大于 20mm。
3 .搭脚手架
　　由于施工程序中的不同需要, 施工中搭建的脚手架需满足不同的要求。
　　( 1) 放线和制作承重钢结构支架时, 应搭建在幕墙面玻璃的两侧, 方便工人在不同位置进行焊接和安装等作业。
　　( 2) 安装玻璃幕墙时, 应搭建在幕墙的内侧。要便于玻璃吊装斜向伸入时不碰脚手架, 又要使站立在脚手架上下各部位的工人都能很方便地能握住手动吸盘, 协助吊车使玻璃准确就位。
　　( 3) 玻璃安装就位后注胶和清洗阶段, 这时需在室外另行搭建一排脚手架, 由于全玻璃幕墙连续面积较大, 使室外脚手架无法与主体结构拉接, 因此要特别注意脚手架的支撑和稳固, 能够用地锚、 缆绳和用斜撑的支柱拉接。施工中各操作层高度都要铺放脚手板, 顶部要有围栏, 脚手板要用铁丝固定。在搭建和拆除脚手架时要格外小心, 不能从高处向下抛扔钢管和扣件, 防止损坏玻璃。
二、 吊挂式全玻璃幕墙安装施工
( 一) 放线定位
　　放线是玻璃幕墙安装施工中技术难度较大的一项工作, 除了要充分掌握设计要求外, 还需具备丰富的工作经验。因为有些细部构造处理在设计图纸中并未十分明确交待, 而是留给操作人员结合现场情况具体处理, 特别是玻璃面积较大, 层数较多的高层建筑玻璃幕墙, 其放线难度更大一些。
1. 测量放线
　　( 1) 幕墙定位轴线的测量放线必须与主体结构的主轴线平行或垂直, 以免幕墙施工和室内外装饰施工发生矛盾, 造成阴阳角不方正和装饰面不平行等缺陷。
　　( 2) 要使用高精度的激光水准仪、 经纬仪, 配合用标准钢卷尺、 重锤、 水平尺等复核。对高度大于 7m的幕墙, 还应重复 2次测量核对, 以确保幕墙的垂直精度。要求上、 下中心线偏差小于 1~ 2mm。
　　( 3) 测量放线应在风力不大于 4级的情况下进行, 对实际放线与设计图之间的误差应进行调整、 分配和消化, 不能使其积累。一般以利用适当调节缝隙的宽度和边框的定位来解决。如果发现尺寸误差较大, 应及时反映, 以便采取重新制做一块玻璃或其它方法合理解决。
2 .放线定位
　　全玻璃幕墙是直接将玻璃与主体结构固定, 那么应首先将玻璃的位置弹到地面上, 然后再根据外缘尺寸确定锚固点。
( 二) 上部承重钢构安装
　　( 1) 注意检查预埋件或锚固钢板的牢固, 选用的锚栓质量要可靠, 锚栓位置不宜靠近钢筋混凝土构件的边缘, 钻孔孔径和深度要符合锚栓厂家的技术规定, 孔内灰渣要清吹干净。
　　( 2) 每个构件安装位置和高度都应严格按照放线定位和设计图纸要求进行。最主要的是承重钢横梁的中心线必须与幕墙中心线相一致, 而且椭圆螺孔中心要与设计的吊杆螺栓位置一致。
　　( 3) 内金属扣夹安装必须通顺平直。要用分段拉通线校核, 对焊接造成的偏位要进行调直。外金属扣夹要按编号对号入座试拼装, 同样要求平直。内外金属扣夹的间距应均匀一致, 尺寸符合设计要求。
　　( 4) 所有钢结构焊接完毕后, 应进行隐蔽工程质量验收, 请监理工程师验收签字, 验收合格后再涂刷防锈漆。
( 三) 下部和侧边边框安装
　　要严格按照放线定位和设计标高施工, 所有钢结构表面和焊缝刷防锈漆。将下部边框内的灰土清理干净。在每块玻璃的下部都要放置不少于 2块氯丁橡胶垫块, 垫块宽度同槽口宽度, 长度不应小于 100mm。
( 四) 玻璃安装就位
1. 玻璃吊装
　　大型玻璃的安装是一项十分细致、 精确的整体组织施工。施工前要检查每个工位的人员到位, 各种机具工具是否齐全正常, 安全措施是否可靠。高空作业的工具和零件要有工具包和可靠放置, 防止物件坠落伤人或击破玻璃。待一切检查完毕后方可吊装玻璃。
　　( 1) 再一次检查玻璃的质量, 特别要注意玻璃有无裂纹和崩边, 吊夹铜片位置是否正确。用干布将玻璃的表面浮灰抹净, 用记号笔标注玻璃的中心位置。
　　( 2) 安装电动吸盘机。电动吸盘机必须定位, 左右对称, 且略偏玻璃中心上方, 使起吊后的玻璃不会左右偏斜, 也不会发生转动。
　　( 3) 试起吊。电动吸盘机必须定位, 然后应先将玻璃试起吊, 将玻璃吊起 2! 3cm,
以检查各个吸盘是否都牢固吸附玻璃。
　　( 4) 在玻璃适当位置安装手动吸盘、 拉缆绳索和侧边保护胶套。玻璃上的手动吸盘可使在玻璃就位时, 在不同高度工作的工人都能用手协助玻璃就位。拉缆绳索是为了玻璃在起吊、 旋转、 就位时, 工人能控制玻璃的摆动, 防止玻璃受风力和吊车转动发生失控。
　　( 5) 在要安装玻璃处上下边框的内侧粘贴低发泡间隔方胶条, 胶条的宽度与设计的胶缝宽度相同。粘贴胶条时要留出足够的注胶厚度。
2. 玻璃就位
　　( 1) 吊车将玻璃移近就位位置后, 司机要听从指挥长的命令操纵液压微动操作杆, 使玻璃对准位置徐徐靠近。
　　( 2) 上层工人要把握好玻璃, 防止玻璃在升降移位时碰撞钢架。待下层各工位工人都能把握住手动吸盘后, 可将拼缝一侧的保护胶套摘去。利用吊挂电动吸盘的手动倒链将玻璃徐徐吊高, 使玻璃下端超出下部边框少许。此时, 下部工人要及时将玻璃轻轻拉入槽口, 并用木板隔挡, 防止与相邻玻璃碰撞。另外, 有工人用木板依靠玻璃下端, 保证在倒链慢慢下放玻璃时, 玻璃能被放入到底框槽口内, 要避免玻璃下端与金属槽口磕碰。
　　( 3) 玻璃定位。安装好玻璃吊夹具, 吊杆螺栓应放置在标注在钢横梁上的定位位置。重复调节杆螺栓, 使玻璃提升和正确就位。第一块玻璃就位后要检查玻璃侧边的垂直度, 以后就位的玻璃只需检查与已就位好的玻璃上下缝隙是否相等, 且符合设计要求。
　　( 4) 安装上部外金属夹扣后, 填塞上下边框外部槽口内的泡沫塑料圆条, 使安装好的玻璃有临时固定。
( 五) 注密封胶
　　( 1) 所有注胶部位的玻璃和金属表面都要用丙酮或专用清洁剂擦拭干净, 不能用湿布和清水擦洗, 注胶部位表面必须干燥。
　　( 2) 沿胶缝位置粘贴胶带纸带, 防止硅胶污染玻璃。
　　( 3) 要安排受过训练的专业注胶工施工, 注胶时应内外双方同时进行, 注胶要匀速、 匀厚, 不夹气泡。
　　( 4) 注胶后用专用工具刮胶, 使胶缝呈微凹曲面。
　　( 5) 注胶工作不能在风雨天进行, 防止雨水和风沙侵入胶缝。另外, 注胶也不宜在低于 5 的低温条件下进行, 温度太低胶液会发生流淌、 延缓固化时间, 甚至会影响拉伸强度。严格遵照产品说明书要求施工。
　　( 6) 耐候硅酮嵌缝胶的施工厚度应介于 3 5! 4 5mm之间, 太薄的胶缝对保证密封质量和防止雨水不利。
　　( 7) 胶缝的宽度经过设计计算确定, 最小宽度为 6mm, 常见宽度为 8mm, 对受风荷载较大或地震设防要求较高时, 可采用 10mm或 12mm。
　　( 8) 结构硅酮密封胶必须在产品有效期内使用, 施工验收报告要有产品证明文件和记录。
( 六) 表面清洁和验收
　　( 1) 将玻璃内外表面清洗干净。
　　( 2) 再一次检查胶缝并进行必要的修补。
　　( 3) 整理施工记录和验收文件, 积累经验和资料。
三、 保养和维修
　　当前, 全玻璃幕墙的保养和维修尚未得到业主的足够重视。现在全玻璃幕墙使用的材料都有一定的有效期, 在正常使用中还应定期观察和维护, 因此在验收交工后, 使用单位最好能制定幕墙的保养和维修计划, 并与有关公司签订合同。
　　( 1) 应根据幕墙的积灰涂污程度, 确定清洗幕墙的次数和周期, 每年至少清洗一次。
　　( 2) 清洗幕墙外墙面的机械设备 ( 如清洁机或吊篮) , 应有安全保护装置, 不能擦伤幕墙墙面。
　　( 3) 不得在 4级以上风力和大雨天进行维护保养工作。
　　( 4) 如发现密封胶脱落或破损, 应及时修补或更换。
　　( 5) 要定期到吊顶内检查承重钢结构, 如有锈蚀应除锈补漆。
　　( 6) 当发现玻璃有松动时, 要及时查找原因和修复或更换。
　　( 7) 当发现玻璃出现裂纹时, 要及时采取临时加固措施, 并应立即安排更换, 以免发生重大伤人事故。
　　( 8) 当遇台风、 地震、 火灾等自然灾害时, 灾后对玻璃幕墙进行全面检查。
　　( 9) 玻璃幕墙在正常使用情况下, 每 5年要进行一次全面检查。

隐框玻璃幕墙施工工艺
一、 工艺流程
施工准备→测量放线→预埋件安装处理→连接角码安装→立柱安装→横梁安装→结构玻璃装配组件制作安装→耐候硅酮密封胶嵌缝→清洁检查→竣工验收

二、 施工工艺及施工要点:
A、 施工准备: 材料准备: 根据图纸及工程情况, 编制详细的材料订货供应计划单。施工机具: 对所用机具进行检测, 确保其性能良好。人员准备: 对技术工人进行技术培训、 交底。技术准备: 熟悉图纸, 准备有关图集、 质量验收标准和内业资料所用的表格。
B、 测量放线: 根据土建单位提供的中心线及标高点进, 以建筑物的轴线为依据, 对巳完工的土建结构进行测量。根据土建标高基准线测预埋件标高中心线, 检查预埋件标高偏差; 找出幕墙立柱与建筑轴线的关系, 根据土建轴线测量立柱轴线, 检查预埋件左右偏差。整理以上测量结果, 确定幕墙立柱分隔的调整处理方案。根据设计图纸和土建结构误差确定幕墙立柱外平面轴线距建筑物外平面轴线的距离, 在墙面顶部合适位置用钢琴线定出幕墙立柱外平面轴线。用钢琴线定出每条立柱的左右位置。每一定位轴线间的误差在本定位轴线间消化, 误差在每个分格间分摊小于2mm。确定立柱顶标高与楼层标高的关系, 沿楼板外沿弹出墨线定出立柱顶标高线。测量工具: 经纬仪、 水准仪( 有时也用水平管) 和线坠。

C、 预埋件安装处理: 定位预埋件安装位置, 打钻安装。要求预埋件位置准确、 埋设牢固。标高偏差不大于9mm, 左右位移不大于20mm。
D、 连接角码安装: 连接角码焊接钢板。连接角码端部在焊接钢板外无法时, 切短角码, 增加焊缝长度; 角码侧边无法焊接时, 切去角码边缘, 留出焊缝; 预埋板两个方向偏差很大时, 补钢板; 预埋板凹入或倾斜过大时, 补加垫板。

F、 立柱安装: 先把芯套( 接长立柱与立柱用, 上下层立柱之间留20mm以上的伸人缝。) 插入立柱内, 然后在立柱上钻孔, 将连接角码用不锈钢螺栓安装在立柱上, 二者之间用防腐垫片隔开。立柱安装顺序由下至上。使立柱上巳有的中心线和测量时所定的立柱站线( 钢琴线) 重合, 立柱顶和测量时所定的标高控制线水平, 另一焊工把连接角码临时点焊在预埋钢板上, 然后调整立柱位置。第一条立柱准确无误后, 把上一层立柱套入下一层立柱芯套, 就位准确后点焊。如此循环, 完成一组立柱安装。一面幕墙立柱安装完毕, 经检查位置准确、 安装牢固后, 再按焊缝要求加焊。立柱安装标高偏差不应大于3mm, 轴线前后偏差不应大于2mm, 左右偏差应大于3mm; 相邻两根立柱安装标高偏差不应大于3mm, 立柱的最大标高偏差不应大于5mm; 相邻两根立柱的距离偏差不应大于2mm。

E、 横梁制作安装: 用水准仪把楼层标高线引到立柱上。以楼层标高线为基准, 在立柱侧面标出横梁位置。 将横梁两端的连接件( 铝角码) 和弹性橡胶垫安装在立柱的预定位置, 要求安装牢固、 接缝严密。横梁的安装应由下向上进行, 当安装完成时, 应进行检查、 调整、 校正、 固定, 使其符合质量要求。相邻两根横梁的水平标高偏差不应大于1mm。标高偏差: 当一幅宽度小于或等于35m时, 不应大于5mm; 当一幅宽度大于35m时, 不应大于7mm。

G、 结构玻璃装配组件制作安装: 确定玻璃板块在立面上的水平、 垂直位置, 并在主框格上划线。玻璃板块临时固定后对板块进行调整, 调整标准横平、 竖直、 面平。用压块把玻璃板块固定在主框格上。压块间距不大于300mm。上压块时要注意钻孔, 螺栓采用M5×20不锈钢机械螺栓。压块一定要压紧。

H、 耐候硅酮密封胶嵌缝: 充分清洁板材间缝隙, 不应有水、 油渍、 涂料、 铁锈、 水泥砂浆、 灰尘等。充分清洁粘结面, 加以干燥。为调整缝的深度, 避免三边粘胶, 缝内填泡沫塑料棒。在缝两侧贴保护胶纸保护玻璃不被污染。注胶后将胶缝表面抹平, 去掉多余的胶。注胶完毕, 将保护纸撕掉, 必要时用溶剂擦拭玻璃。、 胶在未完全硬化前, 不要沾染灰尘和划伤。
I 、 保护和清洗: 保护和清洗
J 、 竣工验收: 竣工验收。

三、 质量控制
1、 质量标准: 请参照《玻璃幕墙工程技术规范》( JGJ102—96) 和《玻璃幕墙工程质量检验标准》( JGJ/T139— 6) 。

2、 质量管理要点:
材料控制: 幕墙所使用的各种材料必须符合设计和规范要求。材料采购前必须弄清楚规范中对该种材料有何质量要求。
各种构件在运输过程中必须有可靠的保护措施。
立柱放线: 立柱放线是幕墙施工中比较繁琐的工序, 立柱放线是否准确将影响整过施工过程。测量人员在工作中必须重复校对, 确保放线精确。
立柱与主体结构的连接点施工中, 必须用合格焊工。焊接、 防锈、 安装精度必须合格。
构件安装过程中, 技术员要勤吊勤靠, 确保各种构件的安装精度和可靠度符合要求。
幕墙转角、 上下边缘、 沉降缝部位的处理要美观, 防火、 防水、 防雷等要满足要求。

四、 安全措施
1、 安装幕墙用的施工机具在使用前必须进行严格检验。手持电动工具用前作绝缘电压试验; 手持玻璃吸盘和玻璃吸盘安装机, 须作吸附重量和吸附持续时间试验。
2、 施工人员配备必要的劳动保护用品, 防止人员及物件坠落。
3、 防止密封材料在工程使用中溶剂中毒, 且要保管好溶剂, 以防发生火灾。
4、 现场焊接时, 应在焊件下方加设接火斗。
5、 设专职安全员进行监督和巡回检查。
