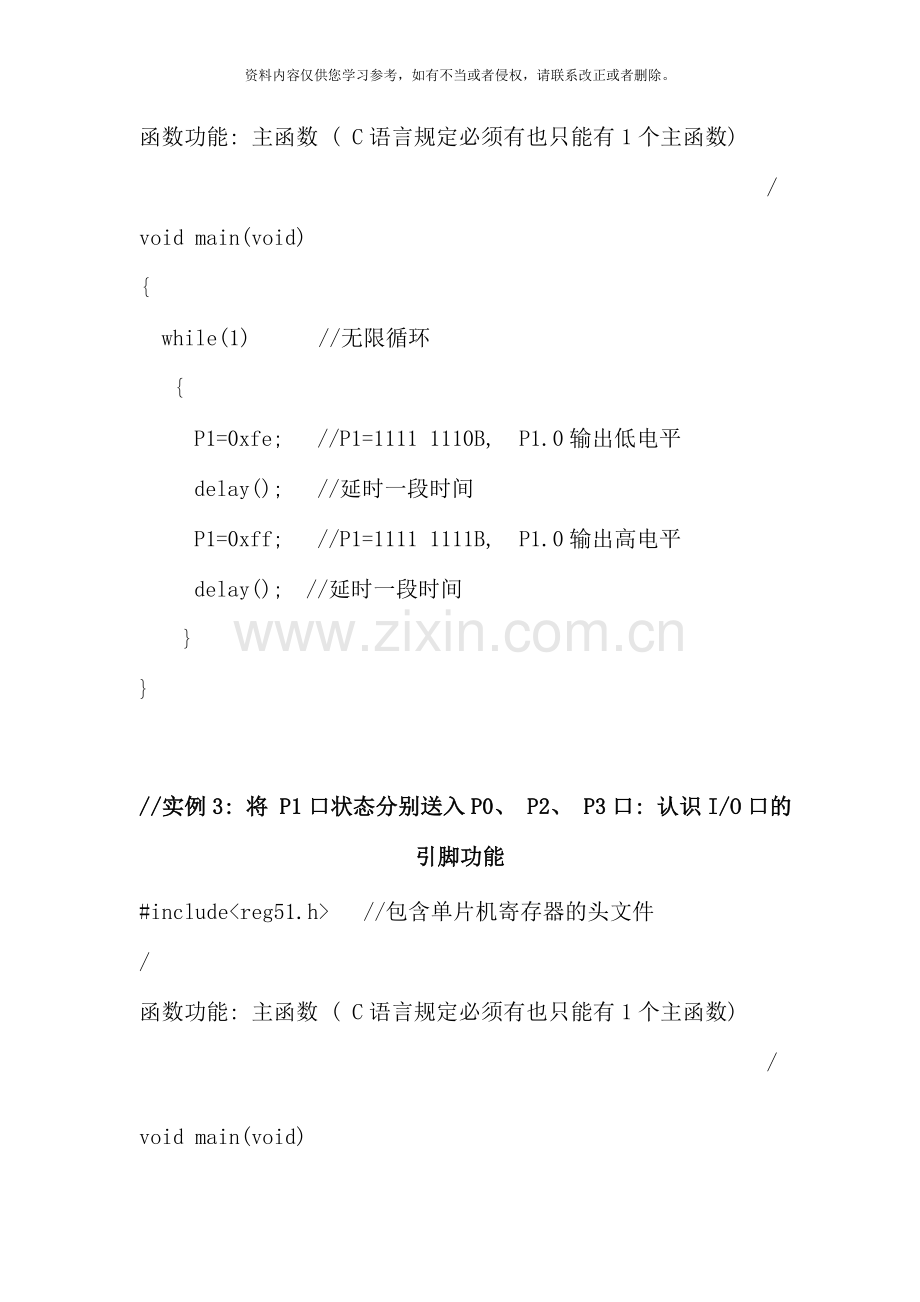

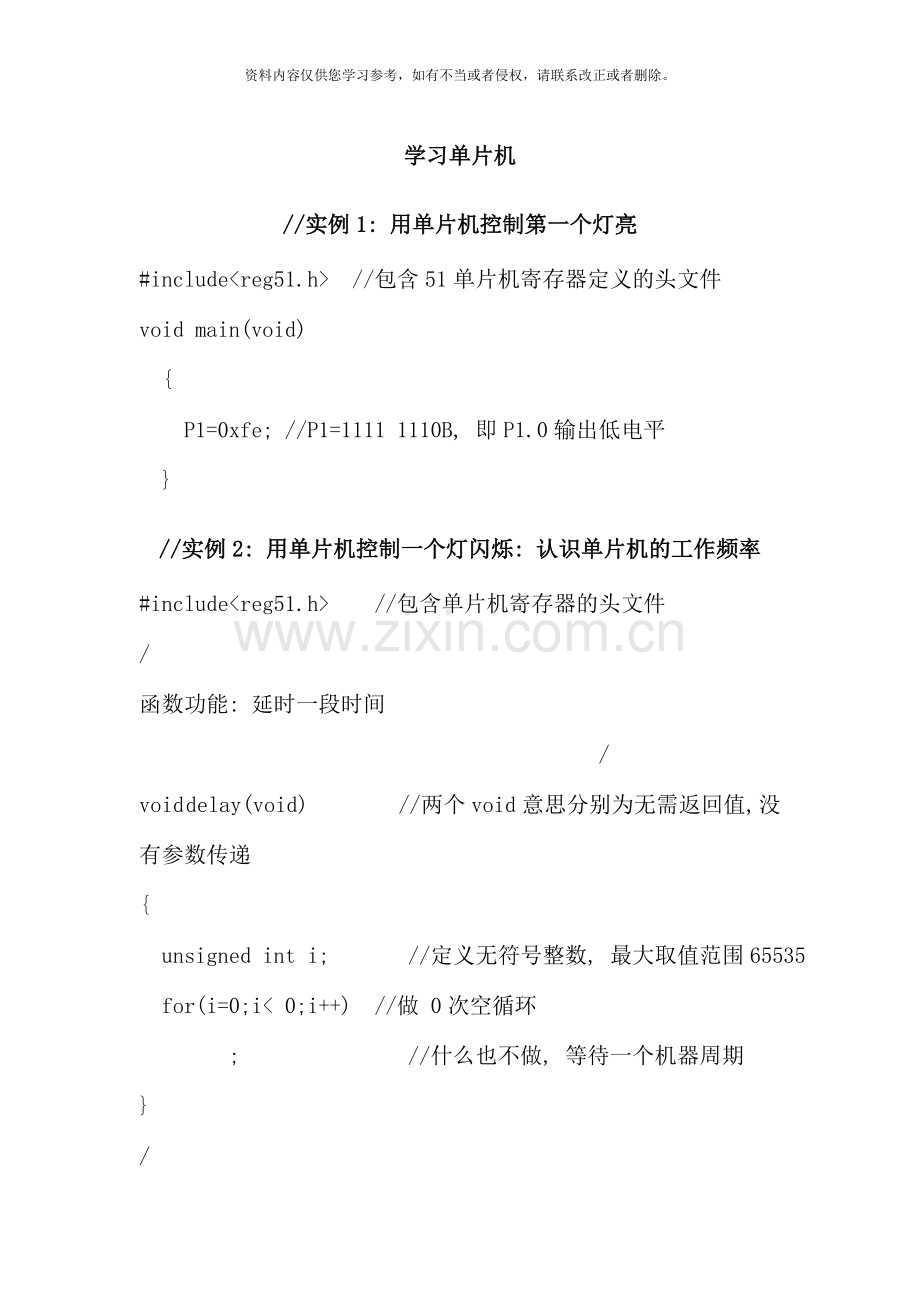

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。学习单片机 //实例1: 用单片机控制第一个灯亮 #include<reg51.h> //包含51单片机寄存器定义的头文件 void main(void) { P1=0xfe; //P1=1111 1110B, 即P1.0输出低电平 } //实例2: 用单片机控制一个灯闪烁: 认识单片机的工作频率 #include<reg51.h> //包含单片机寄存器的头文件 / 函数功能: 延时一段时间 / void delay(void) //两个void意思分别为无需返回值, 没有参数传递 { unsigned int i; //定义无符号整数, 最大取值范围65535 for(i=0;i< 0;i++) //做 0次空循环 ; //什么也不做, 等待一个机器周期 } / 函数功能: 主函数 ( C语言规定必须有也只能有1个主函数) / void main(void) { while(1) //无限循环 { P1=0xfe; //P1=1111 1110B, P1.0输出低电平 delay(); //延时一段时间 P1=0xff; //P1=1111 1111B, P1.0输出高电平 delay(); //延时一段时间 } } //实例3: 将 P1口状态分别送入P0、 P2、 P3口: 认识I/O口的引脚功能 #include<reg51.h> //包含单片机寄存器的头文件 / 函数功能: 主函数 ( C语言规定必须有也只能有1个主函数) / void main(void) { while(1) //无限循环 { P1=0xff; // P1=1111 1111B,熄灭LED P0=P1; // 将 P1口状态送入P0口 P2=P1; // 将 P1口状态送入P2口 P3=P1; // 将 P1口状态送入P3口 } } //实例4: 使用P3口流水点亮8位LED #include<reg51.h> //包含单片机寄存器的头文件 / 函数功能: 延时一段时间 / void delay(void) { unsigned char i,j; for(i=0;i<250;i++) for(j=0;j<250;j++) ; } / 函数功能: 主函数 / void main(void) { while(1) { P3=0xfe; //第一个灯亮 delay(); //调用延时函数 P3=0xfd; //第二个灯亮 delay(); //调用延时函数 P3=0xfb; //第三个灯亮 delay(); //调用延时函数 P3=0xf7; //第四个灯亮 delay(); //调用延时函数 P3=0xef; //第五个灯亮 delay(); //调用延时函数 P3=0xdf; //第六个灯亮 delay(); //调用延时函数 P3=0xbf; //第七个灯亮 delay(); //调用延时函数 P3=0x7f; //第八个灯亮 delay(); //调用延时函数 } } //实例7: 经过对P3口地址的操作流水点亮8位LED #include<reg51.h> //包含单片机寄存器的头文件 sfr x=0xb0; //P3口在存储器中的地址是b0H, 经过sfr可定义8051内核单片机 //的所有内部8位特殊功能寄存器,对地址x的操作也就是对P1口的操作 / 函数功能: 延时一段时间 / void delay(void) { unsigned char i,j; for(i=0;i<250;i++) for(j=0;j<250;j++) ; //利用循环等待若干机器周期, 从而延时一段时间 } / 函数功能: 主函数 / void main(void) { while(1) { x=0xfe; //第一个灯亮 delay(); //调用延时函数 x=0xfd; //第二个灯亮 delay(); //调用延时函数 x=0xfb; //第三个灯亮 delay(); //调用延时函数 x=0xf7; //第四个灯亮 delay(); //调用延时函数 x=0xef; //第五个灯亮 delay(); //调用延时函数 x=0xdf; //第六个灯亮 delay(); //调用延时函数 x=0xbf; //第七个灯亮 delay(); //调用延时函数 x=0x7f; //第八个灯亮 delay(); //调用延时函数 } } //实例8: 用不同数据类型控制灯闪烁时间 #include<reg51.h> //包含单片机寄存器的头文件 / 函数功能: 用整形数据延时一段时间 / void int_delay(void) //延时一段较长的时间 { unsigned int m; //定义无符号整形变量, 双字节数据, 值域为0~65535 for(m=0;m<36000;m++) ; //空操作 } / 函数功能: 用字符型数据延时一段时间 / void char_delay(void) //延时一段较短的时间 { unsigned char i,j; //定义无符号字符型变量, 单字节数据, 值域0~255 for(i=0;i<200;i++) for(j=0;j<180;j++) ; //空操作 } / 函数功能: 主函数 / void main(void) { unsigned char i; while(1) { for(i=0;i<3;i++) { P1=0xfe; //P1.0口的灯点亮 int_delay(); //延时一段较长的时间 P1=0xff; //熄灭 int_delay(); //延时一段较长的时间 } for(i=0;i<3;i++) { P1=0xef; //P1.4口的灯点亮 char_delay(); //延时一段较长的时间 P1=0xff; //熄灭 char_delay(); //延时一段较长的时间 } } } //实例9: 用P0口、 P1 口分别显示加法和减法运算结果 #include<reg51.h> void main(void) { unsigned char m,n; m=43; //即十进制数2x16+11=43 n=60; //即十进制数3x16+12=60 P1=m+n; //P1=103=0110 0111B,结果P1.3、 P1.4、 P1.7 口的灯被点亮 P0=n-m; //P0=17=0001 0001B,结果P0.0、 P0.4的灯被熄灭 } //实例10: 用P0、 P1口显示乘法运算结果 #include<reg51.h> //包含单片机寄存器的头文件 void main(void) { unsigned char m,n; unsigned int s; m=64; n=71; s=m n; //s=64 71=4544,需要16位二进制数表示, 高8位送P1口, 低8位送P0口 //由于4544=17 256+192=H3 16 16 16+H2 16 16+H1 16+H0 //两边同除以256, 可得17+192/256=H3 16+H2+( H1 16+H0) /256 //因此, 高8位16进制数H3 16+H2必然等于17, 即4544除以256的商 //低8位16进制数H1 16+H0必然等于192, 即4544除以256的余数 P1=s/256; //高8位送P1口 , P1=17=11H=0001 0001B, P1.0和P1.4口灭, 其余亮 P0=s%256; //低8位送P0口 , P3=192=c0H=1100 0000B,P3.1,P3.6,P3.7口灭, 其余亮 } //实例11: 用P1、 P0口显示除法运算结果 #include<reg51.h> //包含单片机寄存器的头文件 void main(void) { P1=36/5; //求整数 P0=((36%5) 10)/5; //求小数 while(1) ; //无限循环防止程序”跑飞” } //实例12: 用自增运算控制P0口8位LED流水花样 #include<reg51.h> //包含单片机寄存器的头文件 / 函数功能: 延时一段时间 / void delay(void) { unsigned int i; for(i=0;i< 0;i++) ; } / 函数功能: 主函数 / void main(void) { unsigned char i; for(i=0;i<255;i++) //注意i的值不能超过255 { P0=i; //将i的值送P0口 delay(); //调用延时函数 } } //实例13: 用P0口显示逻辑"与"运算结果 #include<reg51.h> //包含单片机寄存器的头文件 void main(void) { P0=(4>0)&&(9>0xab);//将逻辑运算结果送P0口 while(1) ; //设置无限循环, 防止程序”跑飞” } //实例14: 用P0口显示条件运算结果 #include<reg51.h> //包含单片机寄存器的头文件 void main(void) { P0=(8>4)?8:4;//将条件运算结果送P0口, P0=8=0000 1000B while(1) ; //设置无限循环, 防止程序”跑飞” } //实例15: 用P0口显示按位"异或"运算结果 #include<reg51.h> //包含单片机寄存器的头文件 void main(void) { P0=0xa2^0x3c;//将条件运算结果送P0口, P0=8=0000 1000B while(1) ; //设置无限循环, 防止程序”跑飞” } //实例16: 用P0显示左移运算结果 #include<reg51.h> //包含单片机寄存器的头文件 void main(void) { P0=0x3b<<2;//将左移运算结果送P0口, P0=1110 1100B=0xec while(1) ; //无限循环, 防止程序”跑飞” } //实例17: "万能逻辑电路"实验 #include<reg51.h> //包含单片机寄存器的头文件 sbit F=P1^4; //将F位定义为 P1.4 sbit X=P1^5; //将X位定义为 P1.5 sbit Y=P1^6; //将Y位定义为 P1.6 sbit Z=P1^7; //将Z位定义为 P1.7 void main(void) { while(1) { F=((~X)&Y)|Z; //将逻辑运算结果赋给F ; } } //实例18: 用右移运算流水点亮P1口8位LED #include<reg51.h> //包含单片机寄存器的头文件 / 函数功能: 延时一段时间 / void delay(void) { unsigned int n; for(n=0;n<30000;n++) ; } / 函数功能: 主函数 / void main(void) { unsigned char i; while(1) { P1=0xff; delay(); for(i=0;i<8;i++)//设置循环次数为8 { P1=P1>>1; //每次循环P1的各二进位右移1位, 高位补0 delay(); //调用延时函数 } } } //实例19: 用if语句控制P0口8位LED的流水方向 #include<reg51.h> //包含单片机寄存器的头文件 sbit S1=P1^4; //将S1位定义为P1.4 sbit S2=P1^5; //将S2位定义为P1.5 / 函数功能: 主函数 / void main(void) { while(1) { if(S1==0) //如果按键S1按下 P0=0x0f; //P0口高四位LED点亮 if(S2==0) //如果按键S2按下 P0=0xf0; //P0口低四位LED点亮 } } //实例20: 用swtich语句的控制P0口8位LED的点亮状态 #include<reg51.h> //包含单片机寄存器的头文件 sbit S1=P1^4; //将S1位定义为P1.4 / 函数功能: 延时一段时间 / void delay(void) { unsigned int n; for(n=0;n<10000;n++) ; } / 函数功能: 主函数 / void main(void) { unsigned char i; i=0; //将i初始化为0 while(1) { if(S1==0) //如果S1键按下 { delay(); //延时一段时间 if(S1==0) //如果再次检测到S1键按下 i++; //i自增1 if(i==9) //如果i=9, 重新将其置为1 i=1; } switch(i) //使用多分支选择语句 { case 1: P0=0xfe; //第一个LED亮 break; case 2: P0=0xfd; //第二个LED亮 break; case 3:P0=0xfb; //第三个LED亮 break; case 4:P0=0xf7; //第四个LED亮 break; case 5:P0=0xef; //第五个LED亮 break; case 6:P0=0xdf; //第六个LED亮 break; case 7:P0=0xbf; //第七个LED亮 break; case 8:P0=0x7f; //第八个LED亮 break; default: //缺省值, 关闭所有LED P0=0xff; } } } //实例21: 用for语句控制蜂鸣器鸣笛次数 #include<reg51.h> //包含单片机寄存器的头文件 sbit sound=P3^7; //将sound位定义为P3.7 / 函数功能: 延时形成1600Hz音频 / void delay1600(void) { unsigned char n; for(n=0;n<100;n++) ; } / 函数功能: 延时形成800Hz音频 / void delay800(void) { unsigned char n; for(n=0;n<200;n++) ; } / 函数功能: 主函数 / void main(void) { unsigned int i; while(1) { for(i=0;i<830;i++) { sound=0; //P3.7输出低电平 delay1600(); sound=1; //P3.7输出高电平 delay1600(); } for(i=0;i<200;i++) { sound=0; //P3.7输出低电平 delay800(); sound=1; //P3.7输出高电平 delay800(); } } } //实例22: 用while语句控制LED #include<reg51.h> //包含单片机寄存器的头文件 / 函数功能: 延时约60ms (3 100 200=60000μs) / void delay60ms(void) { unsigned char m,n; for(m=0;m<100;m++) for(n=0;n<200;n++) ; } / 函数功能: 主函数 / void main(void) { unsigned char i; while(1) //无限循环 { i=0; //将i初始化为0 while(i<0xff) //当i小于0xff( 255)时执行循环体 { P0=i; //将i送P0口显示 delay60ms(); //延时 i++; //i自增1 } } } //实例23: 用do-while语句控制P0口8位LED流水点亮 #include<reg51.h> //包含单片机寄存器的头文件 / 函数功能: 延时约60ms (3 100 200=60000μs) / void delay60ms(void) { unsigned char m,n; for(m=0;m<100;m++) for(n=0;n<200;n++) ; } / 函数功能: 主函数 / void main(void) { do { P0=0xfe; //第一个LED亮 delay60ms(); P0=0xfd; //第二个LED亮 delay60ms(); P0=0xfb; //第三个LED亮 delay60ms(); P0=0xf7; //第四个LED亮 delay60ms(); P0=0xef; //第五个LED亮 delay60ms(); P0=0xdf; //第六个LED亮 delay60ms(); delay60ms(); P0=0xbf; //第七个LED亮 delay60ms(); P0=0x7f; //第八个LED亮 delay60ms(); }while(1); //无限循环, 使8位LED循环流水点亮 } //实例24: 用字符型数组控制P0口8位LED流水点亮 #include<reg51.h> //包含单片机寄存器的头文件 / 函数功能: 延时约60ms (3 100 200=60000μs) / void delay60ms(void) { unsigned char m,n; for(m=0;m<100;m++) for(n=0;n<200;n++) ; } / 函数功能: 主函数 / void main(void) { unsigned char i; unsigned char code Tab[ ]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; //定义无符号字符型数组 while(1) { for(i=0;i<8;i++) { P0=Tab[i];//依次引用数组元素, 并将其送P0口显示 delay60ms();//调用延时函数 } } } //实例25: 用P0口显示字符串常量 #include<reg51.h> //包含单片机寄存器的头文件 / 函数功能: 延时约150ms (3 200 250=150 000μs=150ms / void delay150ms(void) { unsigned char m,n; for(m=0;m<200;m++) for(n=0;n<250;n++) ; } / 函数功能: 主函数 / void main(void) { unsigned char str[]={"Now,Temperature is :"}; //将字符串赋给字符型全部元素赋值 unsigned char i; while(1) { i=0; //将i初始化为0, 从第一个元素开始显示 while(str[i]!='\0') //只要没有显示到结束标志'\0' { P0=str[i]; //将第i个字符送到P0口显示 delay150ms(); //调用150ms延时函数 i++; //指向下一个待显字符 } } } //实例26: 用P0 口显示指针运算结果 #include<reg51.h> void main(void) { unsigned char p1, p2; //定义无符号字符型指针变量p1,p2 unsigned char i,j; //定义无符号字符型数据 i=25; //给i赋初值25 j=15; p1=&i; //使指针变量指向i , 对指针初始化 p2=&j; //使指针变量指向j , 对指针初始化 P0= p1+ p2; // p1+ p2相当于i+j,因此P0=25+15=40=0x28 //则P0=0010 1000B, 结果P0.3、 P0.5引脚LED熄灭, 其余点亮 while(1) ; //无限循环, 防止程序”跑飞” } //实例27: 用指针数组控制P0口8位LED流水点亮 #include<reg51.h> / 函数功能: 延时约150ms (3 200 250=150 000μs=150ms / void delay150ms(void) { unsigned char m,n; for(m=0;m<200;m++) for(n=0;n<250;n++) ; } / 函数功能: 主函数 / void main(void) { unsigned char code Tab[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; unsigned char p[ ]={&Tab[0],&Tab[1],&Tab[2],&Tab[3],&Tab[4],&Tab[5], &Tab[6],&Tab[7]}; unsigned char i; //定义无符号字符型数据 while(1) { for(i=0;i<8;i++) { P0= p[i]; delay150ms(); } } } //实例28: 用数组的指针控制P0 口8 位LED流水点亮 #include<reg51.h> / 函数功能: 延时约150ms (3 200 250=150 000μs=150ms / void delay150ms(void) { unsigned char m,n; for(m=0;m<200;m++) for(n=0;n<250;n++) ; } / 函数功能: 主函数 / void main(void) { unsigned char i; unsigned char Tab[ ]={0xFF,0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF, 0x7F,0xBF,0xDF,0xEF,0xF7,0xFB,0xFD,0xFE, 0xFE,0xFC,0xFB,0xF0,0xE0,0xC0,0x80,0x00, 0xE7,0xDB,0xBD,0x7E,0x3C,0x18,0x00,0x81, 0xC3,0xE7,0x7E,0xBD,0xDB,0xE7,0xBD,0xDB}; //流水灯控制码 unsigned char p; //定义无符号字符型指针 p=Tab; //将数组首地址存入指针p while(1) { for(i=0;i<32;i++) //共32个流水灯控制码 { P0= (p+i); // ( p+i)的值等于a[i] delay150ms(); //调用150ms延时函数 } } } //实例29: 用P0 、 P1口显示整型函数返回值 #include<reg51.h> / 函数功能: 计算两个无符号整数的和 / unsigned int sum(int a,int b
