云龙水上乐园景观工程施工组织方案改样本.doc

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

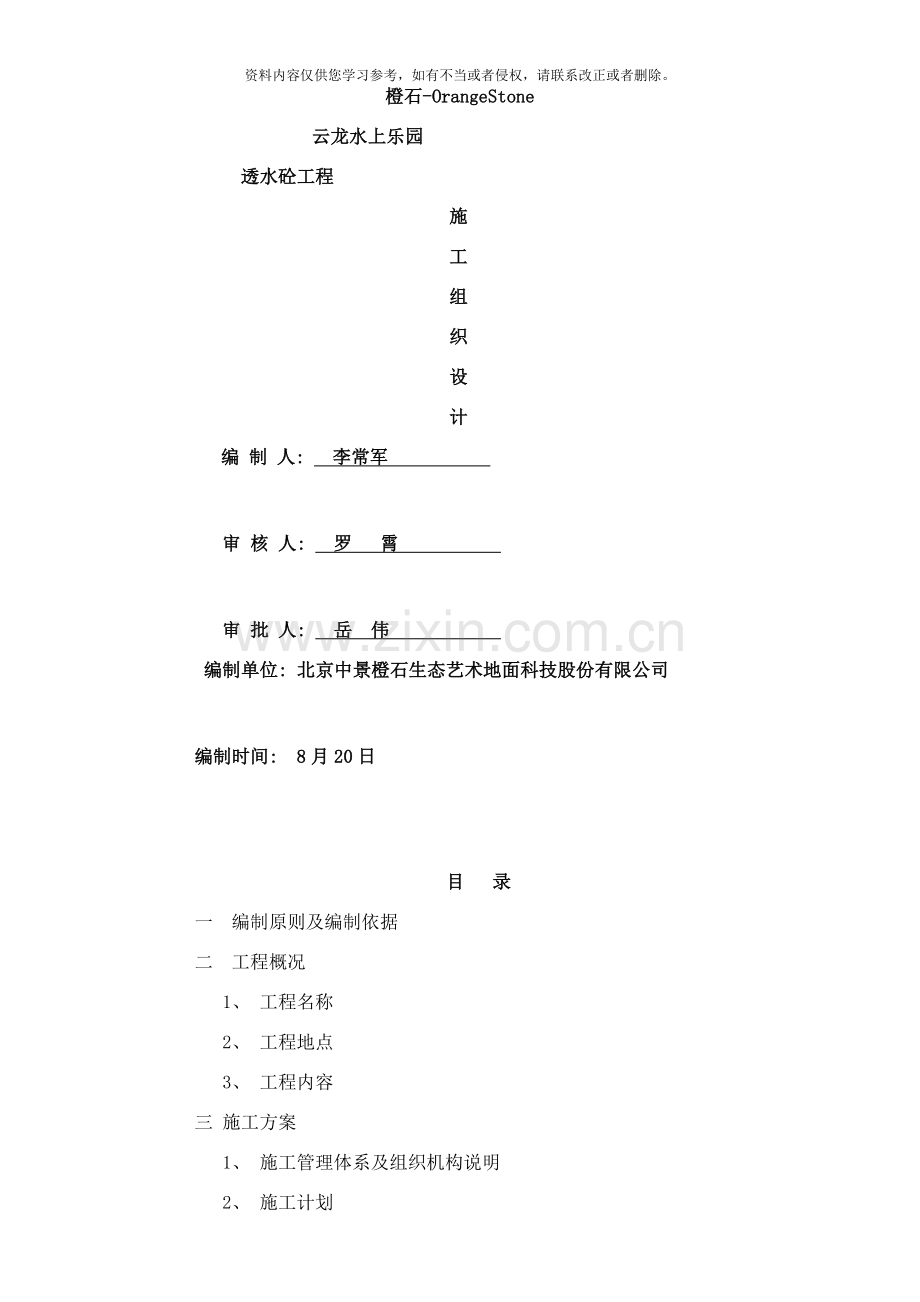

橙石-OrangeStone
云龙水上乐园
透水砼工程
施
工
组
织
设
计
编 制 人: 李常军

审 核 人: 罗 霄

审 批 人: 岳 伟
编制单位: 北京中景橙石生态艺术地面科技股份有限公司

编制时间: 8月20日

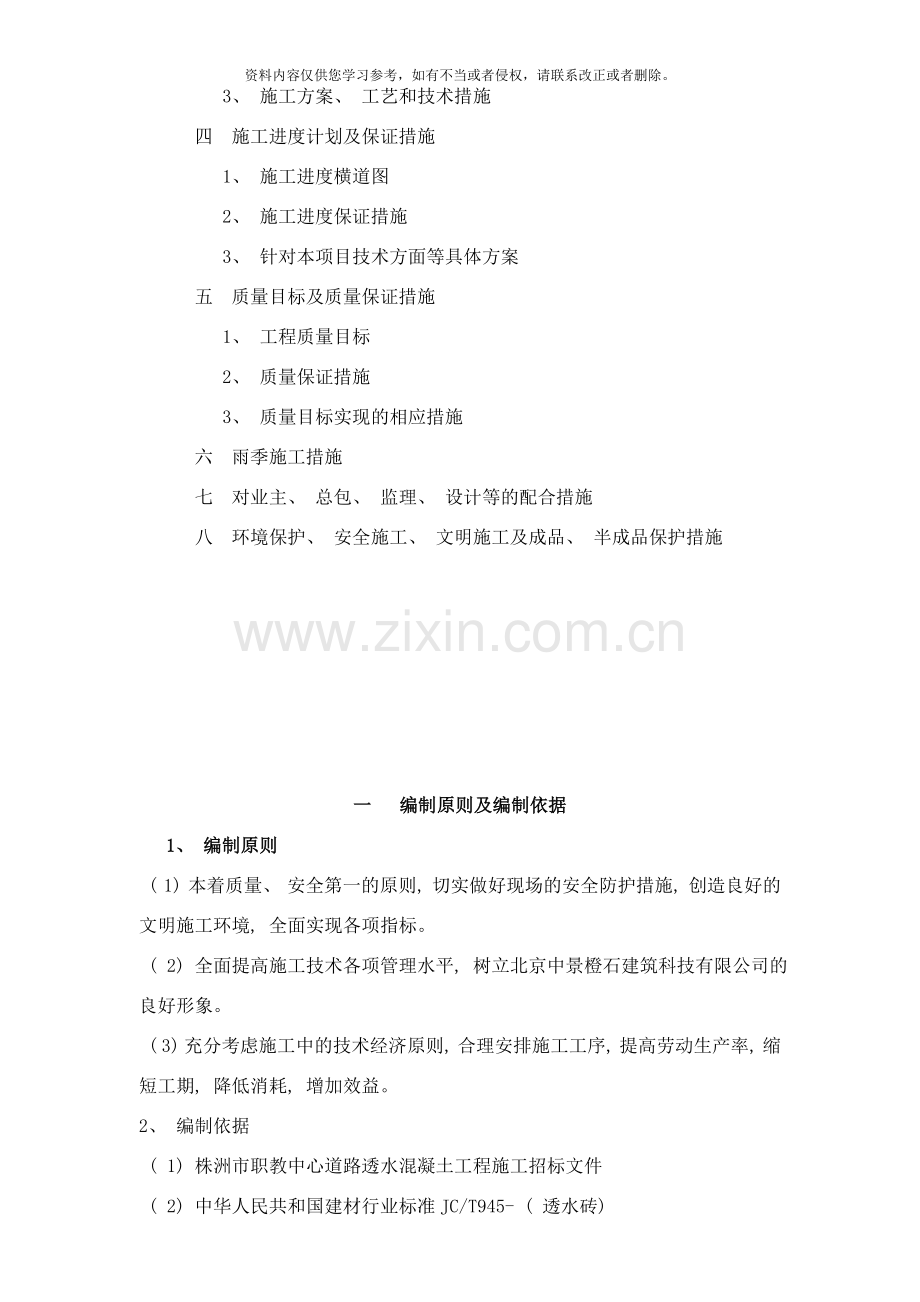

目 录
一 编制原则及编制依据
二 工程概况
1、 工程名称
2、 工程地点
3、 工程内容
三 施工方案
1、 施工管理体系及组织机构说明
2、 施工计划
3、 施工方案、 工艺和技术措施
四 施工进度计划及保证措施
1、 施工进度横道图
2、 施工进度保证措施
3、 针对本项目技术方面等具体方案
五 质量目标及质量保证措施
1、 工程质量目标
2、 质量保证措施
3、 质量目标实现的相应措施
六 雨季施工措施
七 对业主、 总包、 监理、 设计等的配合措施
八 环境保护、 安全施工、 文明施工及成品、 半成品保护措施

一 编制原则及编制依据
1、 编制原则
( 1) 本着质量、 安全第一的原则, 切实做好现场的安全防护措施, 创造良好的文明施工环境, 全面实现各项指标。
( 2) 全面提高施工技术各项管理水平, 树立北京中景橙石建筑科技有限公司的良好形象。
( 3) 充分考虑施工中的技术经济原则, 合理安排施工工序, 提高劳动生产率, 缩短工期, 降低消耗, 增加效益。
2、 编制依据
( 1) 株洲市职教中心道路透水混凝土工程施工招标文件
( 2) 中华人民共和国建材行业标准JC/T945- ( 透水砖)
( 3) 《公路水泥混凝土路面施工技术规范》( JTG F30－ )
( 4) 《城市道路设计规范》( CJJ 37－90)
( 5) 《市政道路工程质量检验评定标准》(CJJ 1-90)
( 6) 《普通混凝土力学性能试验方法》( GB/T50081— )
( 7) 《普通混凝土长期性能和耐久性能试验方法》( GB/T50082— )
( 8) 《透水性水泥混凝土人行道应用技术规程》SZ-C-B06-
( 9) 《混凝土结构施工及验收规范》GB50204－
( 10) 《混凝土质量控制标准》GB50164
( 11) 《建筑安全技术规程》
( 12) 《混凝土强度检验评定标准》GB50204－
( 13) 《现场临时用电安全技术规范》JGJ46－
( 14) 现行国标建筑施工规范大全, 其它现行国家有关施工及验收规范
( 15) 《建筑工程施工质量验收统一标准》GB50300-
(16) 《透水水泥混凝土路面技术规程》( CJJ/T135- )

二 工程概况
1、 工程名称
工程名称: 云龙水上乐园景观工程 透水工程项目
2、 工程地点
工程地点: 株洲市云龙区水上乐园内
3、 工程内容
云龙水上乐园 透水混凝土工程具体详情如下表:
施工区域
产品类型
规格
面积( ㎡)
厚度( mm)
面层颜色
2米宽园路
浅蓝色透水混凝土地面
50+100
浅蓝色

广场
浅灰色透水混凝土地面
50+100
浅灰色
4400

6400

三 施工方案
1、 施工管理体系及组织说明
( 1) 施工管理体系及机构说明
根据本项目的重要性, 我方对此工程成立专项项目管理体系, 全方位把控产品质量体系。不但经过我方内部系统进行管理, 同时邀请建设单位、 监理方共同监察、 指正。
公司内部项目管理体系如下所示:
项 目 经 理

技 术 负 责 人

技 术 员 质 检 员 资 料 员 安 全 员 专 业 工 长

专 业 施 工 队 伍 ( 1组)
2、 施工计划
( 1) 施工进度计划
根据本项目的特点, 我公司将分秒必抓, 在最短的时间内高质量完成。具体的施工节点如下:
工程开工日期: 8月25日
透水面层施工完成日期: 9月25日
透水清洗密封完成日期: 9月30日
竣工日期: 9月31日
( 2) 劳动力使用计划
根据本工程的重要性, 施工人员的配备直接影响施工进度。在我公司为本项目制定的人员计划中, 我公司可根据需要派出1组实力最强、 技术精湛的施工队伍, 共 30人负责进行透水混凝土地面的施工, 具体施工人员均参加过西安大明宫、 深圳大运会、 奥运工程、 上海世博、 广州亚运会等大型工程, 善于打攻坚战, 能够顺利的完成透水地面工程。因此我们相信我公司一定会圆满完成本工程。

( 3) 施工用水、 电计划
施工用电: 本项目施工用电利用甲方提供的现场接驳位置连接至具体用电作业区, 采用专项施工用电, 并设电表, 电费按计量缴费支付。
施工用水: 本工程施工用水采用甲方提供现场接驳点连接至具体用水作业区, 并设水表, 水费按计量缴费支付。
施工区照明采用临时高架灯, 照明灯具为3000W镝灯, 局部照明采用碘钨灯, 照明设施的施工及维护由专业电工负责。
( 4) 机械、 设备、 工具进退场及使用调配计划
依据工程的工程量, 综合考虑工程特点, 为了确保工程顺利进行, 我方将提供充分的机械设备, 且公司内部的相关资源均以本工程为主。所有的机械设备将提前进入施工场地, 直至本工程结束方可撤出。具体机械、 设备、 工具如下表
序号
机械或设备名称
型号规格
数量
国别
制造年份
定额功率( KW)
生产能力
用于施工部位备注
产地
1
强制式搅拌机
0.35/0.5m3
1
中国

7.5/12.5KW

2
透水地坪专用磨擦式整平机( 进口)

1
美国

CX340

3
水泵
QDX25-6
1
中国

1

4
多用电焊机
AW210
1
中国

0.98

5
人力斗车
0.1m3
2
中国

6
角磨机

1
中国

7
手持方抹刀

20
中国

8
水平尺

2
中国

9
刮杠

2
中国

10
铁锹

20
中国

11
柴油发电机

1
中国

12
防酸喷壶

2
中国

13
铁耙子

30
中国

14
运料翻斗车

2
中国

15
照明灯

10
中国

16
钢尺

1
中国

17
密封剂喷涂机

1
中国

18
汽油发电机

1
中国

19
喷枪头

1
中国

20
无缝钢管

2
中国

3、 施工准备
( 1) 、 前期准备
①、 认真阅读施工图纸, 会同设计、 建设、 监理、 总包进行图纸会审, 并做好图纸会审记录。
②、 按实际工程需要配备各专业工程师、 施工工长、 施工班组。
③、 作好施工组织设计、 施工方案和工程技术、 安全交底工作。
④、 按施工总平面布置图搭设临时设施, 布置机械、 临时用水、 电安装。
⑤、 原材及配合比等及时送检等。
⑥、 协调工程进度、 各专业配合, 按计划完成各施工任务, 确保施工总进度。
⑦、 搞好自身管理, 协调设计、 建设、 监理、 总包各项关系, 确保工程管理、 步调一致
( 2) 、 场地准备
搅拌站计划设在施工现场内, 便于施工用料进场, 以及最后收尾。
①、 生产场地:
面层石子, 2天备料量, 24立方米, 需80平方米
底层碎石, 2天备料量 50立方米, 需80平方米
水泥 2天水泥备料量 30t。 需30平方米
透水混凝土专用材料 需20平方米
2、 搅拌机 需50平方米
生产场地面积260平方米。
( 3) 、 施工用电
本项目用电根据总包方提供电源, 采用专项施工用电, 在施工过程中, 保证足够的安全用电措施, 并符合《施工现场临时用电安全技术规范》及现场施工机械配合进行临时用电设计的编制。
(a)根据各种机械的总用电量, 计算搅拌场地所需的用电功率:
搅拌场地: 30kw
1.JS500型搅拌机一台,搅拌机整机功率24.5kw。
2.照明灯2盏,2kw.
3.其它设施,3.5kw.
生产现场每个作业区用电:7.5kw
1.路面切割机, 7.5kw
( 4) 、 材料准备( 6400平方米, 平均厚度15cm计)
1、 面层石子 : 共约560吨,
2、 底层石子: 约1100吨
3、 水泥: 约410吨。
4、 专用胶结料: 14.6吨。
所有材料根据施工进度进场, 而且现场石子和水泥各储存2天正常施工备用料。其它材料均按全部需求量储存备料。面层石子选用6-8mm规格, 基础石子选用规格为5-25石, 水泥选用42.5标号水泥, 外加剂由总公司加工生产提供, 所使用的各种材料均提供出厂合格证和出厂检验报告, 所使用的各色碎石在采购矿点驻守专人负责, 在矿点精挑细选, 粒径符合确认样板要求力求均匀, 材质必须符合强度要求, 颜色要与设计院、 甲方认定的样板一致, 保证到场材料全部合格。
5、 施工方案、 工艺和技术措施
具体施工方案的重要性对掌控工程质量来说是不言而喻的, 经过详细周密的制定施工方案, 强有力的规避施工过程中的风险, 合理的配置施工人员、 材料、 机械设备等, 为工程的施工提供了全面的保证。
( 1) 施工总体方针
根据我方相关人员多次踏勘现场, 制订了总体施工方针为:
先外后内, 从一头退着进行透水砼的施工, 井盖处理等施工随后进行。
( 2) 常规施工方案
配合比:
水泥: 石子: 水: 胶结料=1: 3.3: 0.28: 0.095
彩色透水混凝土地面常规施工方案, 具体如下:
彩色透水地面常规施工方案
1. 彩色透水地面系统制作前必须进行现场踏勘, 现场具备施工条件 ( 三通一平) , 同时作好施工计划设计等工作, 包括施工所需要的劳动力、 材料、 材料堆放、 设备等。
2. 彩色透水地面根据不同承载要求的不同结构设计:
序
号
要求
承载
素土压实系数
级配砂石厚度( mm)
C25透水砼素色层( mm)
C25透水砼面层( mm)
1
人行道
>0.93
150
40
40
2
2t以下
>0.93
150
80
40
3
5t以下
>0.93
300
80
40
4
8t以下
>0.93
300
140
40
5
13t以下
>0.93
300
180
40
本工程不同地段选用不同结构, 具体为:
分隔带蓝色透水混凝土地面, 骨料颜色为灰色, 100厚10-20mm粒径, C25透水混凝土素色基层50厚6-8mm粒径, C25彩色透水混凝土面层;
广场部位是浅灰色透水混凝土地面, 骨料颜色为灰色, 100厚10-20mm粒径, C25透水混凝土素色层, 50厚6-8mm粒径, C25红色透水混凝土面层;
3. 标高测定, 基础平整, 密实度符合道路规范要求。严格按照施工图要求铺设级配碎石或砂卵石垫层;
4. 按标高和图案设计要求支设模板, 要保证模板强度( 可支撑摩擦机运行时的辊筒) 及线条要求, 透水混凝土要严格按照模板标高进行摊铺;
5. 周边物体遮挡保护;
6. 根据施工条件和装饰要求合理安排, 确定最佳施工顺序;
7. 在浇筑透水混凝土之前, 如施工面与路缘石相接, 先将道路两侧道牙石内侧预设分隔材料;
8. 透水混凝土的运输
①自拌透水混凝土运输时要在透水混凝土表面进行覆盖保湿处理
②运输前要将运输设备装料斗充分进行润湿
9. 基础透水砼摊铺
①基础透水砼在摊铺时, 先由人工处理平整。此时的摊铺高度要高于设计摊铺高度10mm(砼厚会因密实而使其高度下降, 下降高度约10mm); 再用平板振动器振捣;
②基础透水砼标高一般以两侧道牙石或模板为参考, 要严格控制道路中部透水砼与两侧保持水平, 不得有局部高出现象或凹陷现象;
③彩色透水砼基础与面层摊铺要同步进行, 如间隔超过2小时要注意做好界面处理, 界面处理时要采用扫浆的方法, 严禁将水泥浆直接泼洒在透水基础层上。如基础摊铺时间过长( 4小时以上) 未进行面层摊铺的, 要在基础混凝土上进行有效覆盖, 避免透水混凝土失水影响强度。
10. 面层透水混凝土搅拌
面层透水混凝土搅拌要严格按我公司所提供透水砼的配合比进行操作( 搅拌时骨料、 水泥、 水、 胶结料( 加强剂、 稳定剂和浓缩料组成) 等添加方式和顺序要严格按相关规范执行。
骨料: 骨料强度要符合国家标准, 要求粒径均匀、 无过多粉尘。选择骨料的最大粒径不能超过透水混凝土施工断面厚度的1/4;
水泥: 强度等级必须为42.5普通硅酸盐水泥;
加强剂: 是矿物添加料, 是提高砼强度的必要材料。其细度在0.1～0.5μ的颗粒达到85%以上, 硅含量在94%以上, 是一种高细度分散性极好的矿物添加料, 其颗粒能够均匀填充到水泥颗粒之中, 使水泥胶结更充分、 更密实, 能大大提高透水砼强度。
稳定剂: 透水砼的塌落度和水灰比都极小、 流动性差, 加入稳定剂能够大大改进提高透水砼的黏稠度, 改良砼和易性。使其在施工时更容易操作。以确保面层高平整度快速施工的要求。
浓缩料: 为有色无机粉料, 与水泥搅拌后可使其带有颜色。在使水泥拥有各种颜色的同时也能稍提高砼高度, 且自身颜色多样, 而且有很好的耐候性和抗红外线的能力。颜色稳定不易退色、 变色。
注:
a)准确计量透水砼中各种填加剂的用量;
b)准确计量透水砼中各种原材料的用量;
c)按规定要求的顺序向搅拌机内投放各种原材料和填加剂;
d)严格控制搅拌时间
11. 彩色透水混凝土的摊铺
①人工将透水混凝土粗摊平, 再用摩擦机进行整平。用摩擦机摊铺时要保证在不断填料的状态下, 整平次数不得低于3次, 确保透水面层达到理想的密实状态。
②尽量缩短面层透水砼的操作时间, 施工时间过长, 在人工收面环节会导致石子与石子之间不易粘结。而增加劳动量降低施工效率。
③ 人工进行面层补料
12. 面层施工时应注意, 用透水混凝土专用磨擦机碾压密实, 在不平整处补料, 再次碾压找平。孔隙较大部位需人工找补, 并用专用小型人工压实工具压实( 此环节根据现场操作人员观察透水砼面层密实情况, 灵活掌握设备压实次数) ;
13. 边角处理采用专用修边器在透水混凝土面与模板或道牙石交接处修圆角边;
14. 对已完成的工作面进行覆膜养护( 覆膜要完全紧贴、 密封透水砼表面) ;
15. 缩缝的设置要求:
缩缝应在混凝土强度达到设计强度的25%～30%时完成, 缩缝深不小于混凝土浇筑厚度的1/3, 缩缝宽度5～8 mm, 间距<6m;
16. 如果采用填缝料对沟缝进行填缝处理, 一般建议使用聚胺脂低模量嵌缝油膏和聚硫橡胶类嵌缝膏;
17. 工作面周围采用围挡的方式对半成品进行保护;
18. 覆膜养护至少达到3天, 结合浇水养护至7天;
19. 对工作面进行彻底清理;
工作面彻底干燥后, 将双丙聚氨酯密封剂均匀喷涂于表面, 保护工作面, 静置8小时( 时间长短根据现场气温、 通风条件等而定) ;

四 施工进度计划及保证措施
1、 施工进度横道图
在具体的工期要求方面, 我公司将无条件的满足工程总进度要求, 听从施工现场施工总承包单位进度的安排。
具体工期安排如下:
工程开工日期: 8月25日
透水面层施工完成日期: 9月25日
透水清洗密封完成日期: 9月30日
竣工日期: 9月31日

2、 施工进度保证措施
施工进度控制是项目管理的四大要素之一, 是对业主承诺的重要内容, 也是项目部降低工程成本、 提高经济效益、 创业绩、 树形象的重要手段。为保证工程优质经典, 在进度控制上我们将充分体现”目标的明确性, 策划的科学性, 计划的严肃性, 控制的严谨性”, 采取的主要控制措施如下:
( 1) 提高施工计划的严肃性
根据阶段性工期, 排出各专业的施工计划, 进一步分解为月计划、 周计划, 每天盘点工程完成情况, 下班前将当天的计划完成情况上报项目部工程部, 没有特殊情况, 应该当天完成的计划, 必须当天完成。当实际情况与计划不符时, 找出原因, 立即采取有效措施, 确保阶段性工期的实现。
( 2) 强化生产调度会的重要性
每周一次的调度会, 各参战单位必须派负责人参加, 调度会上安排的任务, 必须按期完成, 每项任务在调度会纪要中都要注明负责人及完成日期, 下周调度会进行盘点, 如未能按期完成, 有关单位负责人必须说明令人信服的理由, 及将采取的应对措施。
( 3) 科学合理组织施工
该工程工期紧, 施工工序繁琐, 必须科学合理组织施工才能确保工程按期完成。
工程主要进度, 各专业的周进度、 日计划, 必须传达到每一个人, 让每个人都知道自己应该干什么, 充分发挥每个人的积极性。
( 4) 确保中、 小型机械的完好率
中、 小型机械操作人员必须经过正规培训, 取得合格证后才能操作, 工程部定期检查机械的完好情况, 发现问题, 及时提出整改措施, 并积极进行修整完善。
( 5) 重视设备、 材料管理
设备、 材料的及时供应是工程进度的基本保证, 我们要时时关注设备、 材料到货情况, 重视催交催运工作, 与进度计划相比较, 及时调整施工工序和进度计划, 保证总体计划的实现。材料采购采用招议标的方式, 比质比价, 确保材料优质优价。
( 6) 严格执行工期考核制度
项目经理部与公司签订施工合同, 明确合同工期并使之与施工进度计划相协调, 以经营手段约束双方责任, 使进度计划始终处于受控状态, 并按照进度节点进行考核。
( 7) 采用先进的管理手段
项目部各管理部室配备了计算机, 并建立了计算机局域网网络, 实现计算机工程管理, 经过计算机规范工程管理, 提高了工程管理水平。
采用软件进行工程进度控制, 编制详细的施工计划, 每周进行更新, 对工程进行实时控制, 及时将工程的完成情况录入计算机, 与目标计划相比较, 为生产人员提供明确的控制信息, 从而做到均衡施工, 工期可控、 在控。

五 质量目标及质量保证措施
1、 工程质量目标
质量目标推行施工质量管理责任制。严格贯彻技术交底、 技术复核、 自检互检、 原材料检验和隐蔽工程验收与技术管理制度。按”开工必优, 争创精品”的工程质量原则施工, 确保本工程成为我司高质量工程。
2、 质量保证措施
建立完善的质量管理体系, 进行全面质量管理, 制定创优规划, 使每道工序都在严格的质量监控下进行。

质量管理体系结构如下所示:
项 目 经 理

质量领导小组( 专职质量员)

专业工长 材料员 技术员 资料员 安全员

劳动队伍管理
自检信息 劳动队伍施工班子
3、 质量目标实现的相应措施
国家当前没有关于透水混凝土及压印混凝土的行业标准, 而且透水混凝土及压印混凝土具有高度的艺术性, 不可完全以强度、 尺寸等指标来评定, 因为这样控制是不够全面的。我公司经过多年的工程经验总结, 形成一套行之有效的内部验收文件。为了表示我公司的诚意, 我公司愿将此套文件随标书提交, 请各评审方予以评审。
3.1透水混凝土地面
以下是我方针对透水混凝土地面提供的一套质量控制措施:
3.1.1透水混凝土质量控制点
因透水混凝土系特殊工艺, 其质量控制点为: 混凝土配合比和塌落度的控制; 两层混凝土浇筑间隔时间的控制; 平整度和密实度的控制; 养护时间和养护方法的控制。
A.主控项目
1) 透水混凝土施工所用原材料的品种、 质量满足设计和国家及北京市有关标准规范的要求。
检查数量: 按进场的批次抽样检验。
2) 透水混凝土配比正确, 符合设计要求。
检查数量: 全数检查。
检验方法: 检查配合比设计资料, 检查混凝土搅拌施工记录。
3) 混凝土的强度等级必须符合设计要求不低于C25。
检查数量: 按普通混凝土相关标准要求留置混凝土试块。
检验方法: 查验混凝土试样检测报告。
4) 混凝土中氯化物和碱的总含量应符合现行国家标准《混凝土结构设计规范》GB50010和设计的要求。
检查数量: 全数检查。
检验方法: 检查原材料试验报告和氯化物、 碱的总含量计算书。
5)混凝土透水性能必须符合设计要求, 透水系数1.7m～2.5m/s
检查数量: 同一工程、 同一配合比的混凝土, 取样不应少于一次, 现场留置试块送实验室检测, 留置组数可根据实际需要确定。
检验方法: 检查试件透水系数和孔隙率试验报告。检测方法可参照JC/T945- 进行。
6)混凝土浇筑及间隔的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑, 并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。
检查数量: 全数检查。
检验方法: 观察, 检查施工记录。
7)混凝土抗冻融性能必须符合设计要求不低于D50。
检查数量: 同一工程、 同一配合比的混凝土, 取样不应少于一次, 现场留置试块送实验室检测。
8) 混凝土孔隙率必须符合设计要求不低于15%。
检查数量: 同一工程、 同一配合比的混凝土, 取样不应少于一次, 现场留置试块送实验室检测。

B.一般项目
1) 模板位置、 尺寸、 正确, 支撑稳固, 接缝严密。
检查数量: 全数检查。
检验方法: 查验模板支设施工预检报告
2) 透水混凝土表面平整度要求≤±10mm, 混凝土表面不得有明显划痕、 裂缝、 污染, 在任何1㎡范围内大于Ф15mm的麻面不得多于两处, 不得有缺边、 断角、 掉渣等缺陷。
检查数量: 按检验批抽查。
检验方法: 观察检查, 尺量检查
3) 各部位长宽尺寸偏差不大于1/1000;
检查数量: 按检验批抽查。
检查方法: 钢尺量测。
4) 面层、 基层厚度符合设计要求, 各板块间高差≤±5mm。
检查数量: 按检验批抽查。
检查方法: 钢尺量测, 查验施工记录。
5) 变形缝的数量、 位置正确, 变形缝的处理符合要求。
检查数量: 全数检查。
检验方法: 观察, 检查施工记录。
6) 彩色效果应符合设计要求。
检查数量: 全数检查。
检查方法: 观察, 检查施工记录。
7) 各步养护时间、 方法符合设计要求。
检查数量: 全数检查。
8) 检查发现有质量缺陷或裂缝及质量问题时, 应和监理、 总包共同分析原因, 必要时经过设计确认处理方案。
检查方法: 观察, 检查施工记录
3.1.2露骨料混凝土透水地面工程验收规程
我方经过多年的工程经验, 总结出验收露骨料混凝土透水地面工程的验收规程。

关于露骨料透水混凝土施工、 质量验收的规程

一、 施工的规程
( 一) 、 原材料
1、 石子的含粉量和细小碎石含量应进行严格控制。控制方法为过筛, 以免发生混凝土透水性差及无法充分实现彩色等问题。
2、 石子在日常存放时, 应进行表面覆盖, 防止下雨淋湿造成将来确定混凝土配比时困难;
3、 水泥标号必须满足42.5#, 注意防潮、 防雨淋, 过期或受潮水泥坚决不用;
4、 在整个施工过程中, 水泥的牌号应固定, 从而有利于控制彩色表面处理的效果。
( 二) 、 配比
配比应以准确计量为基础, 人工经验调整为补充; 主材各种外加剂比例应准确计量。
( 三) 、 出料
1、 出料时应目测混凝土状态, 比较理想的状态应为石子包裹水泥浆, 均匀、 不粘稠, 具有金属的光泽, 用耙子耙的时候能够产生石子间清脆的碰撞声, 反之, 如果材料粘稠无光泽, 其透水性肯定比较差, 原因很可能是石子含粉量过高, 应予以废弃;
2、 做试块必须标准养护;
3、 翻斗车里的料在运输过程中要覆盖。
( 四) 、 基础
浇筑之前应将基础用水湿透但不能存积水, 靠模板边缘或石材边缘需要更多湿水。
( 五) 、 周边石材的保护
周边石材必须有可靠的保护方法, 严禁污染。
( 六) 、 模板
需支设模板的位置, 模板必须保证线条流畅优美、 而且模板坚固, 从而保证摊铺设备在其上面来回拉动。
( 七) 、 关于商混底层的施工
1、 当采用商混打底时, 商混会倒在地上, 应尽快将其转运至施工作业面内, 必须进行摊铺、 振捣, 在此过程中应施加适当的水, 从而防止混凝土由于过度失水造成松散和失去强度, 当商混摊铺入位后, 预期一个小时内不会打上面面层时, 应将底层混凝土尽早严密覆盖保湿。
2、 底层混凝土在石材装饰边处应刻意振捣, 并用皮夯连续夯实;
3、 当遇胀缝时, 需设置泡沫板, 泡沫板的线条要求笔直并在两侧石材相应位置做标记以便将来切割;
4、 在底层混凝土与石材边缘相接处, 设置弹性材料。
( 八) 、 面层摊铺
1、 面层摊铺时应将底层混凝土进行湿润, 以利于两层衔接;
2、 面层摊铺工艺按标准规程实施, 在此不再重复; 地膜必须超过工作面50cm, 并应严格压实, 以防被风刮起;
3、 摊铺过程当中不应将石材装饰条边缘所贴的橡胶条弄得走位、 凹凸;
4、 面层摊铺与底层摊铺的间隔时间绝对不能超过2小时, 在间隔时间内底层混凝土需要覆盖, 面层混凝土摊铺完毕后, 应及时覆盖;
5、 要注意面层平整度和密集度的控制、 注意消除长滚子和小压实滚子导致的波浪状态, 面层必须进行人工压光。
( 九) 、 密封
1、 必须完全干燥后才能实施密封;
2、 每组密封剂按120—140㎡进行密封, 不可过度省料。
二、 验收规程
验收工作须在第一时间甚至在过程当中进行检查控制, 所有验收工作须进行制表记录, 并在大图上进行标注, 并须记录下来带班人员的姓名。
( 一) 、 试块的抗折、 抗压、 透水率、 抗冻融性能均须合格;
( 二) 、 平整度用3m靠尺任意方向高低差小于等于0.8cm, 抽验次数足够, 每平方米大于2cm2的坑不能多于2个;
( 三) 、 胀缝和缩缝设置合理、 缩缝切割深度不低于地坪厚度的一半;
( 四) 、 橡胶条与石材和地面必须平整;
( 五) 、 井盖处需合理设置伸缩缝, 防裂;
( 六) 、 板块与板块之间高低差小于5cm。
3.1.3露骨料混凝土透水地面施工流程
经过多年的经验总结, 我方制定出严格有效的施工流程。经过控制每一个步骤, 确保工程质量。

围挡保护
覆盖彩条布
清理现场机具
保养入库
放线
机具准备
检查围挡
检查路牙石防污覆膜
面层清洗处理
清洗机具准备
继续洒水养护
洒水覆膜养护
切割缩缝
清洗现场
检查围挡
密封表面
清洗
交验
拆除围挡清理现场
机电具检查准备
局部补料抹平
面层整平收光修边
横辊找平
试件置备
切割胀缝
平整度等细部检查
表面处理备料
人工找平
刮杠
皮夯
地膜备料, 机电准备
喷洒表面处理剂
架立跨路平台
铺贴扫平地膜
覆盖保水塑料膜
洒水
二次喷洒
三次重点补喷
搭接100㎜
贴地检查
压实检查
搭接检查
水电源检查
机具准备, 照明架立
运输道路修整
保护通道铺设
检查级配砂石路基状况
标高
压实度, 平整度
支社模板
自检 报验
标高, 平整度, 曲线圆滑
铺砂垫层
标高
厚度
浇筑面层
两面抹标高
随时添料
涂刷界面剂
粘贴外缘橡胶条, 软连接
路牙石覆膜防污
计量上料( 外加剂溶于水)
搅拌运输, 支施工缝模板
检查塌落度
检查调整基层砼标高和压实度, 水泥浆状况, 并作相应处理
基层无砂砼摊铺
测塌落度
检查技术资料
查水泥浆状况
震捣
计量

3.1.4露骨料混凝土透水地面每日施工检查记录
在施工过程中, 我方每一天对所进行施工的每一个环节都要求进行检查记录, 便于控制过程中的工程质量, 发现问题及时解决。

露骨料混凝土透水地面每日施工检查记录
项目名称 : 检查人姓名 : 日期: 年 月 日
有关施工方面
事项
选项
负责人姓名
备注
是
否

原材料
△如果有需要, 石子是否过筛

石子是否被雨淋

水泥标号是否为42.5#

△水泥是否过期或受潮

同一作业面内使用的水泥品牌是否相同

配比
主材和各种外加剂配比及计量方法是否正确

出料
出料用耙子耙时是否产生清脆的石子碰撞声

△是否按规定做试块

△所做试块是否标准养护

△料在运输过程中是否严密覆盖

基础
△基础在浇注之前是否湿透且无积水

△模板边缘或石材边缘是否多湿水

周围石材保护
如有必要, 周围石材是否正确保护, 无污染

△是否造成石材破损, 及破损块数

模板
△模板是否线条优美且坚固

关于商混底层的施工
是否尽快将商混转运至作业面内并进行摊铺, 震捣

△商混入位后确认一个小时不会上面层时是否将底层混凝土严密覆盖

△石材装饰边缘处的混凝土是否刻意震捣并夯实

胀缝是否设置合理

胀缝处是否设置泡沫板

△泡沫板的线条是否笔直

△设置泡沫处是否在两侧石材相应位置做标记

△在混凝土和石材边缘相接处是否设置弹性材料

面层摊铺
△面层摊铺时是否将底层混凝土湿润

△面层摊铺工艺是否按标准规程实施

地膜是否与面层紧密连接

△地膜是否超过工作面50cm

△摊铺过程中是否将石材装饰条边缘所贴的橡胶条弄得走位, 凹凸

△面层摊铺与底层摊铺的间隔时间是否超过2小时

在面层与底层摊铺的时间间隔内底层混凝土是否覆盖

面层混凝土摊铺完毕后, 是否及时覆盖

△面层是否进行了人工压光

表面处理
△彩色表面处理剂的配比是否正确

△露骨料表面处理剂的配比是否正确

△盛表面处理剂的桶和瓶是否被挪作她用

△盛表面处理剂的桶和瓶是否被切割她用

△盛表面处理剂的桶和瓶是否回收

△△露骨料是否暴露充分, 石子是否坚固

△△每一百平米内的积水处是否多于两处

△△透水地面每处积水的面积是否小于20cm×20cm

密封
是否充分干燥后实施密封

每组密封剂的用量是否为120—140㎡

注: 1、 如果选择”是”请在对应的表格内划”√”。2、 如果选择”否”请在对应的表格内划”

我公司经过多年的工程经验, 不但总结出验收透水砼工程的验收标准, 并对工程的完成质量进行评级, 力争做到每一个工程都是一级工程。

4、 施工过程控制体系
( 1) 从领导到工人。抓好质量意识教育, 使干部、 工人从思想上树立”干好本工程, 创一流水平”的质量意识, 不但要重视工程的内在质量, 还要重视工程的外观工艺, 提高整体工艺水平。
( 2) 在本项目工程中组建质检部门, 任命各个专业专责工程师为质保工程师, 在项目经理和技术负责人的领导下, 协助专职质量员组织、 协调质量体系的日常运行工作。
( 3) 按公司质量体系文件规定, 细化质量职责并结合本工程落实到部门和岗位, 做到分工明确, 责任到人。
( 4) 制定本工程”质量检查验收管理制度”, 满足工程监理或业主质检部门的各项管理要求。
( 5) 工程开工前组织工程技术人员及检查、 测量和实验人员, 学习掌握本工程的规程、 规范、 验收评定标准。
( 6) 参加本工程施工的特种工作人员, 均应在进入现场前经过培训上岗证, 确保特殊工作的施工质量。
( 7) 进入现场的各类施工机械、 设备, 均应由公司机械处和项目部检查认可性能完好并符合施工项目的需求后方可使用。
( 8) 工程项目开工前应编制专业施工方案, 分别明确特殊过程、 关键工序和主要控制点, 对过程参数进行连续控制, 确保过程质量符合规定要求。
( 9) 认真执行图纸会审制度和技术交底制度, 同时做好可追溯性记录, 并全员签字。
( 10) 强化工程技术管理, 做好施工技术交底, 把设计标准、 技术要求和具体施工方法全面细致地灌输到每一个施工人员头脑中, 使每一个施工人员做到心中有数, 熟悉本工程的技术要求, 严格按照施工规范作业, 产品达到《验收标准》和质量目标的要求。现场施工做好记录, 各种资料的收集整理要及时、 项目要齐全, 保证全部施工资料均从现场取得。
( 11) 严格履行设计变更、 工程洽商、 工程委托等文件的审批和收发手续, 及时做好设计变更标识、 服务记录。
( 12) 工程中使用的设备、 材料、 加工件应具备产品合格证, 特别对特殊材料应由物资供应部门提供材质证明方可使用。
( 13) 工程中使用的计量器具、 工器具设专人管理, 定期维护检查, 确保在有效期内使用。
( 14) 施工中应严格按设计图纸及要求、 公司企业标准、 现行
