中考物理总复习专题电路连接电路图.pptx

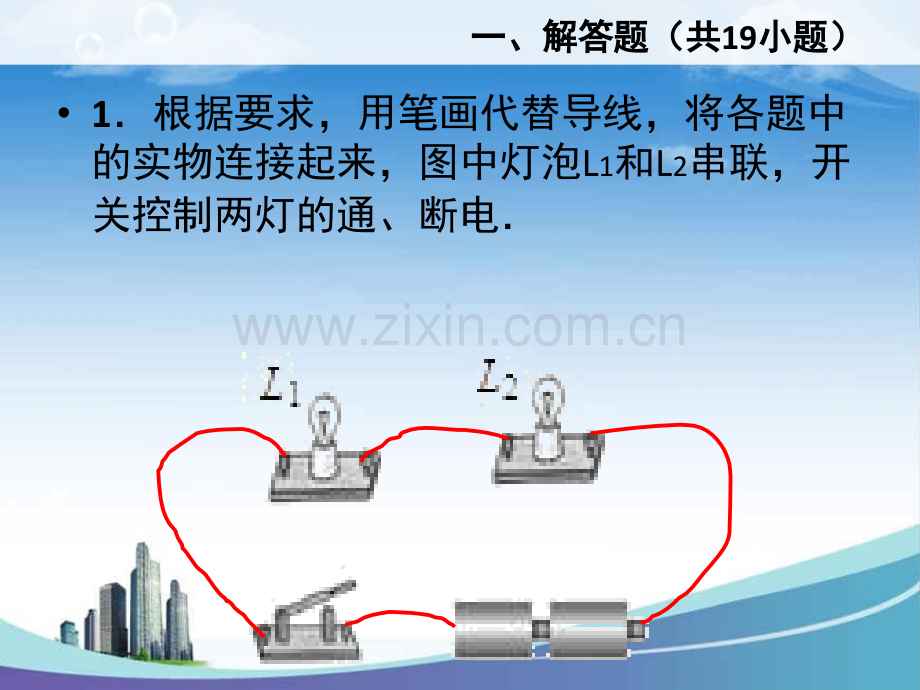

中考物理总复习专题：中考物理总复习专题：电路连接、电路图电路连接、电路图 一、解答题（共一、解答题（共19小题）小题）1根据要求，用笔画代替导线，将各题中的实物连接起来，图中灯泡L1和L2串联，开关控制两灯的通、断电 2图中灯泡L1和L2并联，开关同时控制两灯的通、断电3如图所示两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上4如图只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮 5图中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L26图中在A、B两房间都能控制灯泡的通、断电7两图中两灯泡串联，电压表V1只测L1两端的电压，图（甲）中V2只测L2两端的电压；图（乙）中V2测L1、L2两端的总电压8两图中两灯泡并联，开关S是总开关，电流表只测通过L1的电流9根据电路，连接实物图10根据电路，连接实物图11根据电路，连接实物图
