目录
绪言
第一章 控制系统的功能
1.1 基本功能
1.2 特殊功能
1.3 安全保护功能
1.4 可选功能
第二章 控制系统的组成与安装
2.1 控制系统的组成
2.2 控制系统的安装
第三章 液晶界面操作及参数说明
3.1 概述
3.2 键操作说明
3.3 液晶显示流程图及参数说明
3.4 窗口及操作说明
3.5 机房选层操作
第四章 系统的调试与运行
4.1 通电前的检查
4.2 通电和检查
4.3 系统参数设定
4.4 慢车试运行
4.5 井道自学习运行
4.6 快车试运行
4.7 电梯舒适感调试
4.8 平层精度的调整

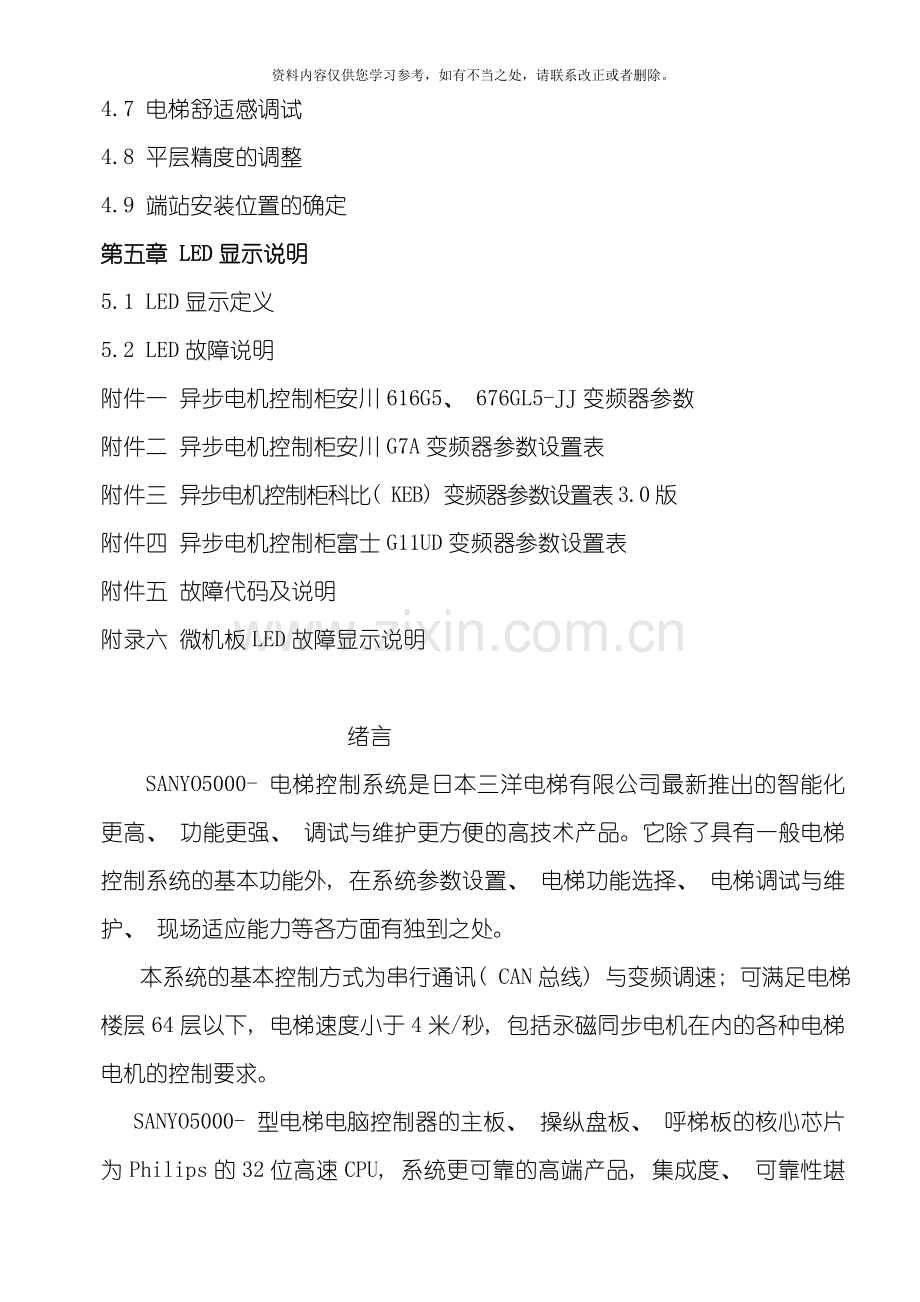

4.9 端站安装位置的确定
第五章 LED显示说明
5.1 LED显示定义
5.2 LED故障说明
附件一 异步电机控制柜安川616G5、 676GL5-JJ变频器参数
附件二 异步电机控制柜安川G7A变频器参数设置表
附件三 异步电机控制柜科比( KEB) 变频器参数设置表3.0版
附件四 异步电机控制柜富士G11UD变频器参数设置表
附件五 故障代码及说明
附录六 微机板LED故障显示说明

绪言
SANYO5000- 电梯控制系统是日本三洋电梯有限公司最新推出的智能化更高、 功能更强、 调试与维护更方便的高技术产品。它除了具有一般电梯控制系统的基本功能外, 在系统参数设置、 电梯功能选择、 电梯调试与维护、 现场适应能力等各方面有独到之处。
本系统的基本控制方式为串行通讯( CAN总线) 与变频调速; 可满足电梯楼层64层以下, 电梯速度小于4米/秒, 包括永磁同步电机在内的各种电梯电机的控制要求。
SANYO5000- 型电梯电脑控制器的主板、 操纵盘板、 呼梯板的核心芯片为Philips的32位高速CPU, 系统更可靠的高端产品, 集成度、 可靠性堪称世界一流; 软件设计充分体现了功能齐备, 参数设置界面层次分明, 调试及故障诊断信息充分, 抗干扰能力强及干扰强度评价独具匠心的技术特点。对电梯控制系统以外的电气元件设计了诊断与检测界面。使电梯故障判断有的放矢, 真正使该电梯控制系统做到了高性能与可靠性的完美统一, 高水平与实用性的完美统一, 高科技与应用简便的完美统一。

三洋电梯( 珠海) 有限公司是由日本三洋电梯有限公司投资的外商独资
企业, 此说明书由三洋电梯( 珠海) 有限公司翻译, 并拥有版权。

说明书中的符号与框图可能有更改, 用户应以随机原理图为准。

第一章 控制系统的功能

1.1基本功能
1.1.1 检修运行

系统具有三个检修开关。优先级别由高至低分别为: 轿顶检修开关, 轿内检修开关, 控制柜检修开关。优先级别高的检修开关置位后, 优先级别低的检修开关将不起作用。将系统设置为检修状态后, 按下相应位置的”慢上”或”慢下”按钮, 电梯会以检修速度向上或向下运行, 松开按钮后停止。系统在检修状态时开关门为点动方式。

1.1.2 自动运行( 无司机运行)

将控制柜上的开关设置为”正常”、 操纵盘上的开关设置为”自动”、 在另外两个检修开关没有动作的情况下, 电梯将工作在自动状态。登记外呼梯信号按照顺向截车、 反向最高( 低) 截车的原则运行; 平层停车后自动开门, 延时一段时间( 能够经过”开门保持时间”设置) 后自动关门, 如果自动关门时间未到, 也可按手动关门按钮提前关门( 有开关门限位时) ; 本层呼梯自动开门;

1.1.3 有司机运行

将控制柜上的开关设置为”正常”、 操纵盘上的开关设置为”司机”、 在另外两个检修开关没有动作的情况下, 电梯将工作在司机状态。在司机状态下, 系统只登记内选信号。如有外呼信号, 操纵盘内对应层的内选灯闪动; 顺向外呼自动截车; 平层停车后自动开门, 但不自动关门, 须由司机按动关门按钮。

1.1.4 上电自动开门

每次电梯上电, 如轿厢正在门区, 轿门将自动打开。

1.1.5 自动关门延时( 开门保持时间) 设置

自动运行时, 电梯到站自动开门, 延时后自动关门。延时时间经过”开门保持时间”参数设定。
1.1.6 本层呼梯开门

如电梯未起动且门已关上或正在关闭, 按本层呼梯, 轿门自动打开。延时时间经过”开门保持时间”参数设定。

1.1.7 安全触板或光幕保护

关门时安全触板或光幕动作, 关门动作马上停止, 开门后重新关门; 如安全触板或光幕动作不消除则不关门。

1.1.8 满载直驶及超载不关门

若电梯装有称重装置而且在自动状态下, 满载时电梯只响应内选, 不响应外呼。如电梯超载, 则电梯门打开、 超载灯亮、 蜂鸣器响、 操纵盘显示”超载”而且关门按钮无效, 超载消除后自动恢复正常。

1.1.9 司机控制直驶

有司机状态运行时, 按下直驶按钮则电梯只响应内选, 不响应外呼。

1.1.10 运行状态显示

电梯运行的状态、 方向、 所处楼层、 目标楼层、 轿门的状态、 负载状况及故障等信息可经过液晶显示器显示。

1.1.11 自动开关照明

如15分钟电梯无人使用, 轿厢内照明将自动熄灭。接到任何召呼命令后自动打开。

1.1.12 消防

消防开关闭合后系统进入消防运行: 系统将清除所有外呼及内选信号, 自动返回消防基站, 常开门。如电梯正在反方向运行, 则就近层停车不开门返回消防基站, 常开门。当电梯返回消防基站后, 输出消防联动信号。

1.1.13 故障时自动靠站

如果电梯快车运行时发生故障停止在非门区, 那么在安全回路接通及变频器工作正常的条件下, 电梯向原运行方向爬行至平层位置后开门。

1.1.14 驻停

关闭电锁后, 电梯进入驻停状态: 若此时电梯正在运行且已有内选登记, 则电梯不再响应任何外呼梯, 将所登记的内选服务完毕后自动返回锁梯层(可设置); 若无内选登记, 则电梯直接返回锁梯层。返回锁梯层开门关门在执行开门后, 呼梯盒及操纵盘显示驻停”锁梯 ”, 电梯不再响应任何内选及外呼; 10秒钟后, 电梯自动关门、 切断轿内照明、 切断变频器电源而且厅外及轿内层显熄灭。若此时有人员留在轿厢内, 只需按下任一内选或开/关门按钮, 轿内照明立即恢复, 电梯自动开门轿内人员离开轿厢而且10秒后, 电梯重新自动关门并切断轿内照明。
若关闭电锁时电梯处于检修或司机状态, 则电梯不能自动返回驻停层。
电梯处于驻停状态时, CPU始终处在工作状态。一旦打开电锁, 电梯会立即退出驻停状态, 投入正常运行。

1.1.15并联控制

用随机提供的电缆将两台电梯并联接口连接起来并正确设置并联参数, 就能够实现两台电梯并联运行。其特点是: 当有外呼梯信号时, 两台电梯可同时应答, 根据各自的位置及运行方向按照快速与节能的原则做出判断, 使其中一台电梯做出响应, 从而提高电梯的运行效率。当两台电梯都处于待梯状态时, 其中一台自动返回待梯层( 一般是一楼) , 另一台原地待命。

1.1.16群控运行
SANYO5000- 系统可控制多达8台的电梯群控运行。

1.2.1 井道参数自学习

经过自学习运行, 系统将测出各楼层的门区位置及井道开关位置的数据, 并永久保存。
1.2特殊功能
1.2.2 误操作消除

若乘客误按了某层内选按钮并已登记( 内选灯亮) , 则在电梯未运行状态下, 只须再按一次该层内选按钮即将该登记取消( 内选灯灭) 。

1.2.3 防捣乱

当电梯运行至最远端楼层换速时, 清除所有的内选登记。

1.2.4 呼梯按钮嵌入自诊断

若某一呼梯按钮按下时间超过20s而未断开, 则系统认为该按钮嵌入。以后对该层呼梯不予登记, 且该按钮对应的呼梯应答不断闪烁报警。当该按钮断开时, 退出上述状态。

1.2.5 重复关门

若执行关门指令后, 在规定的时间内门联锁回路没有接通, 则电梯重新开门后再关门。若如此重复到系统设置的次数后, 门联锁回路仍未接通则停梯待修, 并在显示单元给出相应的故障显示。

1.2.6 不停层站的任意设定

该功能可使电梯用户根据需要任意设定不停层站。

1.2.7 楼层显示字符的任意设定

可经过液晶显示器的操作, 任意设置各楼层的显示字符。( 英文字母或有符号的数字)

1.2.8 专用运行

电梯配有专用开关时, 系统可进入专用运行状态。此状态下外呼召唤按钮无效, 电梯运行完全由轿厢内司机控制, 开关门方式同有司机状态。

1.2.9 电梯故障及诊断

当电梯运行发生故障时, SANYO5000- 系统能自动诊断出故障产生的原因, 并在液晶显示屏上显示故障信息。同时系统还带有SD卡还可将近万次故障发生的时间、 类型、 故障楼层及发生此故障前8次电梯所处的状态, 维修人员可经过SD专用系统软件对其查看, 这样更便于维修人员分析出故障原因及电梯潜在的问题。

1.3 安全保护功能
1.3.1 安全回路保护

安全回路断开, 电梯将马上停止运行。

1.3.2 门联锁保护

全部门联锁都闭合, 电梯方能运行。如运行中门联锁断开或抖动, 电梯将停止运行。

1.3.3 运行接触器保护

系统可检测运行接触器动作是否可靠。如发现异常( 未吸合或粘连) , 将马上停止电梯运行。

1.3.4 抱闸检测保护

经过抱闸臂检测开关对抱闸的打开与闭合实时监测。当抱闸未按要求打开时, 系统将禁止电梯起动。

1.3.5 端站换速及楼层号校正

系统在运行中检测到端站开关后, 电梯将强迫换速并自动校正楼层显示。

1.3.6 限位保护

系统检测到限位开关动作, 将马上停止电梯运行。

1.3.7 极限保护

系统检测到极限开关动作, 整个系统将马上掉电。
1.4 可选功能
1.4.1 曳引机选择

本系统可配置同步或异步电机及有齿轮和无齿轮曳引机。

第二章 控制系统的组成与安装
2.1 控制系统的组成
2.1.1 系统的结构框图及原理

系统的结构框图如图2-1所示。本系统以微机主控单元SANYO5000- 为控制核心。该主控单元采用串行通讯技术经过CAN总线与轿厢操纵盘及厅外呼梯单元进行数据交换, 对井道、 安全回路等信息采用并行信号采集方式。微机经过对采集到的信息数据进行逻辑分析及运算后, 输出相应的控制信号和应答来对变频器、 门电机及抱闸等进行控制。使电梯的逻辑功能、 故障诊断及按位置原则的直接停靠等功能得以实现。

控 制 柜

动力电源
M PG

变频器 J8
BPT1 微 机 系 统
J3 SANYO5000- J9 GC-5 机房信号
GC-6
远程监控
GC-1 GC-2 GC-3 GC-4 GC-7

WXB1

轿顶分线盒 井
呼 道
梯 GC-7 开
单 关
元
操 纵 盘

图 2-1

2.1.2 控制柜的组成

控制柜的元器件布局如图2-2所示。各器件功能分述如下( 产品中元件位置可能改变, 此图仅供参考) :

图 2 - 2

( 1) 微机单元SANYO5000-
微机主控单元是本系统的控制核心, 各种控制指令均由其发出。其布局如图2-3所示:
J1 J2 J3 J4

X0—X21 LED

控制键

J10

J11

Y0--Y15 LED

J5 J6 J7 J8
图2-3微机主控单元SANYO5000- 布局图
各部分说明如下:

J1~J3 为主控单元输入信号X1~X22接口。列表如下:
端口号
位置
定义

端口号
位置
定义
X0
J1-1
检修输入

X15
J2-6
主电源接触器输入
X1
J1-2
上行输入

X16
J2-7
辅助接触器输入
X2
J1-3
下行输入

X17
J2-8
抱闸反馈输入
X3
J1-4
上端站2输入

X18
J2-9
再平层输入
X4
J1-5
下端站2输入

X19
J2-10
变频器运行输入
X5
J1-6
上限位输入

X20
J3-1
电锁输入
X6
J1-7
下限位输入

X21
J3-2
热敏开关输入
X7
J1-8
上端站1输入

J3-3

X8
J1-9
下端站1输入

J3-4

X9
J1-10
上平层输入

J3-5

X10
J2-1
下平层输入

J3-6

X11
J2-2
变频器故障输入

GND2
J3-7
24V地
X12
J2-3
消防输入

GND2
J3-8
24V地
X13
J2-4
急停输入

GND2
J3-9
24V地
X14
J2-5
门联锁输入

24V
J3-10
24V X0~X21公共端

J4为电源及通讯接口。列表如下:
端口号
位置
定义
端口号
位置
定义
GND3
J4-1
0V
1H
J4-6

24VIN
J4-2
24V输入
1L
J4-7

GND3
J4-3
0V
GND1
J4-8
0V
5VIN
J4-4
5V输入
2H
J4-9
呼梯/操纵盘通讯线TXA+
24VOT
J4-5
24V输出
2L
J4-10
呼梯/操纵盘通讯线TXA-

J5包括两个单COM输入点及二个以COM1 为公共端的输出。列表如下:
端口号
位置
定义
端口号
位置
定义
X22
J5-1
110V急停输入+

J5-6
空
X23
J5-2
110V急停输入-

J5-7
空
X24
J5-3
110V门联锁输入+
Y0
J5-8
备用
X25
J5-4
110V门联锁输入-
Y1
J5-9
消防联动输出

J5-5
空
COM1
J5-10
Y1~Y2公共端

J6~J7为主控单元数字及模拟输出信号接口。列表如下:
端口号
位置
定义
端口号
位置
定义
Y2
J6-1
开门2接触器控制输出
Y10
J7-1
变频器上方向控制输出
Y3
J6-2
关门2接触器控制输出
Y11
J7-2
变频器下方向控制输出
Y4
J6-3
开门1接触器控制输出
Y12
J7-3
变频器运行使能控制输出
Y5
J6-4
关门1接触器控制输出
Y13
J7-4
多段速给定1
COM2
J6-5
Y3~Y6公共端
Y14
J7-5
多段速给定2
Y6
J6-6
抱闸控制输出
Y15
J7-6
多段速给定3
Y7
J6-7
经济电阻控制输出
COM4
J7-7
Y11~Y16公共端
Y8
J6-8
主接触器控制输出
VB
J7-8
备用
Y9
J6-9
辅助接触器控制输出
VS
J7-9
模拟速度给定电压输出
COM3
J6-10
Y7~Y10公共端
GND3
J7-10
模拟输出0V

J8为主控单元编码器输入信号接口。列表如下:
端口号
位置
定义
端口号
位置
定义
15VB
J8-1
15V输入
B
J8-6
B相脉冲( 推挽输出)
0VB
J8-2
0V
A+
J8-7
A+相脉冲( 长线驱动)
5VB
J8-3
5V输入
A-
J8-8
A-相脉冲( 长线驱动)

J8-4
空
B+
J8-9
B+相脉冲( 长线驱动)
A
J8-5
A相脉冲( 推挽输出)
B-
J8-10
B-相脉冲( 长线驱动)

J10、 J11为RS232接口, 系统测试用;
X0~X21 LED: 对应X0~X21输入信号的发光显示, X22~X23LED对应, X22、 X23、 X24、 X25二组单COM输入信号的发光显示。
Y0~Y15 LED: 对应Y0~Y15输出信号的发光显示。
( 2) 变频器: 电梯运行的驱动装置, 受主控单元的控制。
( 3) BT: 控制电源变压器。提供控制柜的工作电源。其输入为AC380V, 输出为AC220V和AC110V两组电源。
( 4) BT1: 安全照明电源变压器。提供控制柜的安全照明电源。其输入为AC220V, 输出为AC36V。
( 5) 开关电源: 主控单元的工作电源。其输入为AC220V, 输出为DC24V和DC5V两组电源。
开关电源必须可靠接地, 否则可能导致主控单元工作异常。
( 6) KP: 相序继电器。
( 7) F1～F5: 空气开关。F1: 36V照明电源开关; F2: 110V控制电源开关; F3: 220 V控制电源开关; F4: 抱闸控制电压; F5: 总电源开关;
( 8) K1: 主接触器。用于控制变频器电源, 只有该接触器吸合, 变频器才能得电工作。
( 9) K2: 辅助接触器。用于控制变频器输出与电动机之间的通路, 该接触器吸合时电路接通。
( 10) KS: 急停接触器。当急停回路接通时, 该接触器吸合。
( 11) KL: 门联锁接触器。当门联锁回路接通时, 该接触器吸合。
( 12) KB: 抱闸接触器。该接触器吸合时, 抱闸打开。
( 13) KJR: 经济电阻接触器。该接触器释放时, 投入经济电阻( 16层以下不接) 。
( 14) KO: 开门接触器。该接触器吸合时, 门机执行开门动作。
( 15) KC: 关门接触器。该接触器吸合时, 门机执行关门动作。
( 16) R: 制动电阻。
( 17) KR: 用于监控制动电阻过热的热敏开关。开关温度大于100度时断开。
( 18) KER: 变频器故障继电器。变频器故障时该继电器释放。( 仅科比变频器使用)
( 19) ZL: 整流桥。输出110V直流电压。
( 20) D1: 抱闸续流二极管。
( 21) R1: 抱闸续流电阻。
( 22) RJ: 抱闸经济电阻。
( 23) C1: 主电路接线端子组。
( 24) GC-1: 操纵盘通讯电缆插座。
( 25) GC-2: 随行电缆插座。
( 26) GC-3: 随行电缆插座。
( 27) GC-4: 呼梯盒通讯电缆插座。
( 28) GC-7: 井道电缆插座。
以上各端子及插座管脚准确定义见电气原理图
2.2控制系统的安装
2.2.1 井道及随行电缆的安装

电梯在现场安装时, 只需将预制的电缆放入井道并采用适当的方法( 一般不需线槽) 固定即可。
( 1) 电梯井道电缆主要包括: 呼梯通讯电缆CB2、 门联锁信号和井道信号电缆CB3。
1． 呼梯通讯电缆CB2采用的是4芯双绞屏蔽电缆。其中一组双绞线( 24Vot, 0V) 用做控制单元的电源线, 另一组用做通讯信号的输入和输出。各分支全部采用插件与各呼梯控制单元相连。电缆主干上端的插件直接与控制柜中GC-5插座相连。
2． 厅门联锁信号电缆CB4的各分支有３根线: 其中二根与厅门联锁开关相连; 另一根( 粗线) 是厅门的接地线, 应与厅门的导电部分可靠连接。CB4主干中的地线与控制柜上的接地体可靠连接。
3． 井道信号电缆其主干经过插件与控制柜GC-7相连, 各分支分别与井道中的上、 下极限, 上、 下端站和底坑中的开关相连, 详见电气原理图。井道各电缆的分支点应调整到同一水平位置, 每间隔1.5m需进行固定。
( 2) 轿厢随行电缆CB5是一个普通36芯＋４芯双绞屏蔽线的扁平型电缆, 当提升高度大于70m时, 其内部要有增加抗拉强度的钢丝绳。该电缆的一端经过插件与控制柜的插座GC-1、 GC-2、 GC-3、 GC-4相连, 另一端与轿顶分线盒中的插座DC-1、 DC-2、 DC-3、 DC-4相连。
( 3) 在进行焊接作业时, 必须将电焊机的零线与被焊体可靠连接, 严禁使用电梯电缆中的接地线作为电焊机零线, 否则将烧没电缆。

2.2.2 控制柜的安装与接线

控制柜的主电路接线端子组C1共有7个接线端子, 其中R, S, T端子是三相电源的输入端。由配电室来的电源, 经过电梯机房的空气开关后, 接到控制柜的R、 S、 T端子, 中性线接N端子。导线的截面积应根据线路的总负荷计算, 对于单台15KW以上电机的电梯, 导线截面积应不小于10mm。另外三个端子U、 V、 W是连接到电动机绕组的三个端子。在控制柜连线时应绝对避免将这二组端子接错, 否则上电时将造成变频器的损毁! 主电路的动力线在机房布线时要严格与控制信号线分开, 不允许将动力线与控制信号线放在同一线槽中, 否则将影响系统工作的稳定性。控制柜与电机之间的连线应尽可能短(5m以内), 否则将造成系统输出功率损耗, 必要时适当增加导线截面积。
控制柜GC-1、 GC-2、 GC-3、 GC-4、 GC-7。J均为接插件结构。其中GC-1、 GC-5为串行通讯接口, 分别同随行电缆中的操纵盘通讯电缆及井道电缆中的呼梯通讯电缆CH-4n的插头相连接。
GC-2、 GC-3是为轿厢的电源与控制信号而设定的, 应与随行电缆的GC-2、 GC-3插头相连。
GC-6、 GC-7是为井道的感应器开关及安全回路、 照明回路而设定的。应与井道电缆CB3插头相连接。
C2为小端子排, 其中有编码器连线接口和对讲机及备用线接口。为了维修人员维修方便, 其上还留有安全回路的封线端子。
上述接插件及端子排的准确定义应以原理图为准。

2.2.3 旋转编码器的安装与连线

旋转编码器是电梯控制系统中重要的检测元件, 其安装质量直接影响系统的性能。一般情况下,旋转编码器应委托曳引机生产厂按要求安装好。如果需要现场安装, 应注意以下几点:
( 1) 采用对轴式旋转编码器, 则必须将其安装在曳引机尾部, 用软轴连轴节与该处轴头同轴连接, 应确保曳引机轴与编码器轴的同心度, 否则将造成编码器输出脉冲不稳, 影响电梯速度平稳性, 还可能损坏连轴节。连轴节上的顶丝要牢固地顶在两侧轴的平台处, 以防止打滑丢转, 连轴节松动将造成系统反馈错误, 电梯出现抖动和不平层等故障。
( 2) 如果曳引机尾部没有给出连接轴头, 则可采用套轴式编码器, 将其安装在电机轴上。订货时要事先确定电机轴的直径。安装时要严禁重力敲击, 以防止编码器内的玻璃光盘破碎。安装好后, 编码器在电机旋转条件下应无明显抖动。
( 3) 旋转编码器电缆应与变频器指定端口和微机系统指定端口一一对应相连, 错误接线将损坏旋转编码器。具体联接请参
阅电气原理图相关部分。旋转编码器的电缆应套在金属管内, 远离动力线单独布置。

2.2.4 操纵盘的安装与连线

一般情况下, 操纵盘及其控制板在出厂时均已安装和调试好, 现场只需用电缆CB9将操纵盘同轿顶分线盒连接起来即可。如果需要现场配线或进行维修, 请查阅以下小节。
( 1) 操纵盘主单元
操纵盘主单元, 其接口如下表所示
名称
用 途
J1
电源及通讯接口
KM1
开门按钮及应答
GM1
关门按钮及应答
KM2
开门按钮2及应答( 贯通门用)
GM2
关门按钮2及应答( 贯通门用)
KMY
开门延长按钮及应答( 可选功能)
J9、 J10
输入口
J11
输出口
KL1～KL32
1～32层内选输入及应答输出
J9为输入端口, 端口定义如下:
端口号
位置
定义
CMM
J9-1
公共端
KMV1
J9-2
开门限位输入
GMV1
J9-3
关门限位输入
KAB1
J9-4
安全触板1输入
CZ
J9-5
超载输入
MZ
J9-6
满载输入
KAB2
J9-7
安全触板2输入
QZ
J9-8
轻载输入
KZ
J9-9
空载输入
SZH
J9-10
司机输入
J10为输入端口, 端口定义如下:
端口号
位置
定义
SZY
J10-1
专用输入
SZS
J10-2
直驶输入
B1
J10-3
备用
B2
J10-4
备用
KMV2
J10-5
开门限位2输入
GMV2
J10-6
关门限位2输入

L0V
J10-10
公共端

J11为输出端口, 输出为继电器触点输出, 端口定义如下:
端口号
位置
定义
CZb
J11-1
到端钟1A
CZa
J11-2
到端钟1B
BKb
J11-3
照明控制A
BKa
J11-4
照明控制B
ZMb
J11-5
备用1A
ZMa
J11-6
备用1B
BLb
J11-7
超载指示灯A
BLa
J11-8
超载指示灯B
Y24V
J11-9
辅助电源+24V输入端
Y0V
J11-10
辅助电源0V输入端

KL～KL32为1～32层内选输入及应答接口, 其中应答灯的电压为DC24V, 电流应小于50mA。定义及连线如下所示。

操纵盘主单元直接可连接32层内选指令信号。

( 2) 呼梯及显示单元的安装与设置
呼梯板安装在厅外做为呼梯及显示单元, 其接口框图如图1所示。

J 2 J 3

J 1

图1NHTB接口示意图

呼梯板接口定义表:
符号
用 途
J1
电源及通讯接口
J2
上行呼梯按钮输入及应答电压输出
J3
下行呼梯按钮输入及应答电压输出
JK1
串行通讯终端电阻跳线( 板内)
JK2
地址设置跳线( 板内)
( 1) 电源及通讯接口连线:
每层呼梯通讯电缆CB2的分支插入接口J1。
端子号
定 义
J1—1
24T
J1—2
GND
J1—3
C+
J1—4
C—
( 2) 呼梯按钮及应答灯的连接:
呼梯按钮及应答灯经过J2和J3与呼梯板相连, 其中J2为上呼梯, J3为下呼梯。J2和J3的连线如图1-6所示。其中应答灯的电压为DC24V, 电流应小于50mA。
1 2 3 4

图1-6呼梯按钮接线
( 3) 呼梯/显示单元( 操纵盘显示单) 地址的设置:
由于系统对各单元采用串行通讯管理方式, 因此每个通讯单元只能有一个唯一的地址。规定: 操纵盘显示板地址设为J, 呼梯/显示板按绝对楼层号设置地址( 1~64) , 最底层地址设为1, 次底层地址设为2, 依此类推。
地址设置步骤:
①　跳线短接JK2中间针与下面针, 进入设置地址状态。
②　在设置地址状态下, 每按一次上呼键地址加1直至64; 每按一次下呼键地址减1直至0。
③　设置地址完成后, 将跳线短接JK2中间针与上面针, 进入正常工作状态并自动保存设置。
( 4) 终端电阻接入方法:
跳线JK1被短路块短接意味着接入通讯终端电阻。
只有最底层( 地址号为1) 的呼梯/显示单元接入终端电阻。

2.2.6 轿顶分线盒的安装与连线

在现场安装时, 首先应将轿顶分线盒牢固地固定在轿顶易于连线和测量的位置( 如门机构侧面) 。一般情况下, 轿顶分线盒在出厂前已完成基本配线, 给出了到轿顶操作盒、 轿顶开关和门机开关的接线端子, 以及连接插座DC-5、 DC-6、 DC-7、 DC-8( 详见原理图) , 对照原理图将端子引线及插接电缆正确地连接好即可。
由于门机控制电路全部安装在轿顶分线盒中, 不同厂家的门机电路可能有少量变化, 应注意对照门机说明书接线。如果门机工作不正常, 应仔细检查和调整这部分电路。

2.2.7 门区开关与门区桥板的安装

电梯的平层控制需要两个门区开关与若干门区桥板(每层一个)。两个门区开关安装在轿顶、 门区桥板安装在井道, 其尺寸要求及安装位置如下图所示:
上门区感应器
下门区感应器
门区桥板
轿厢地坎
厅门地坎

200mm
180mm

轿厢

轿厢

图 2-7 门区开关与门区桥板安装
门区开关可采用光电开关或磁感应开关。

2.2.8 上、 下端站开关的安装

电梯的端站需要上、 下端站开关各一个( 梯速≤1.75m/s时) 与一个端站桥板。其中上、 下端站开关安装在井道, 端站桥板安装在轿顶。上、 下端站开关应安装在轿厢地坎距顶( 底) 层厅门地坎2.5m( 梯速=1.6m/s) 时该开关动作的位置。对于速度≥2.0m/s的超高速电梯应增加端站的数量, 以便实施更安全的保护措施。具体安装位置见下表:
端站安装位置表 ( m) 米

电梯速度
端站安装位置
端站名称
0.5m/s
1.0m/s
1.6m/s
2.0m/s
2.5m/s
4.0m/s
上/下端站1
1m
1.3m
2.5m
2.5m
2.5m (*2.5m)
*2.5m
上/下端站2

4m
6.25m (*4m)
*8m

端站桥板

端站桥板
上端站感应器

500mm 500mm

下端站感应器

顶层厅门地坎

轿厢
轿厢

2.5m
上行
轿厢地坎

轿厢地坎
