西部机场集团兰州航空基地项目
工程总承包二标段

施工组织设计

编制：
审核：
审批：

中铁二十一局集团第二工程有限公司
二零一六年十一月

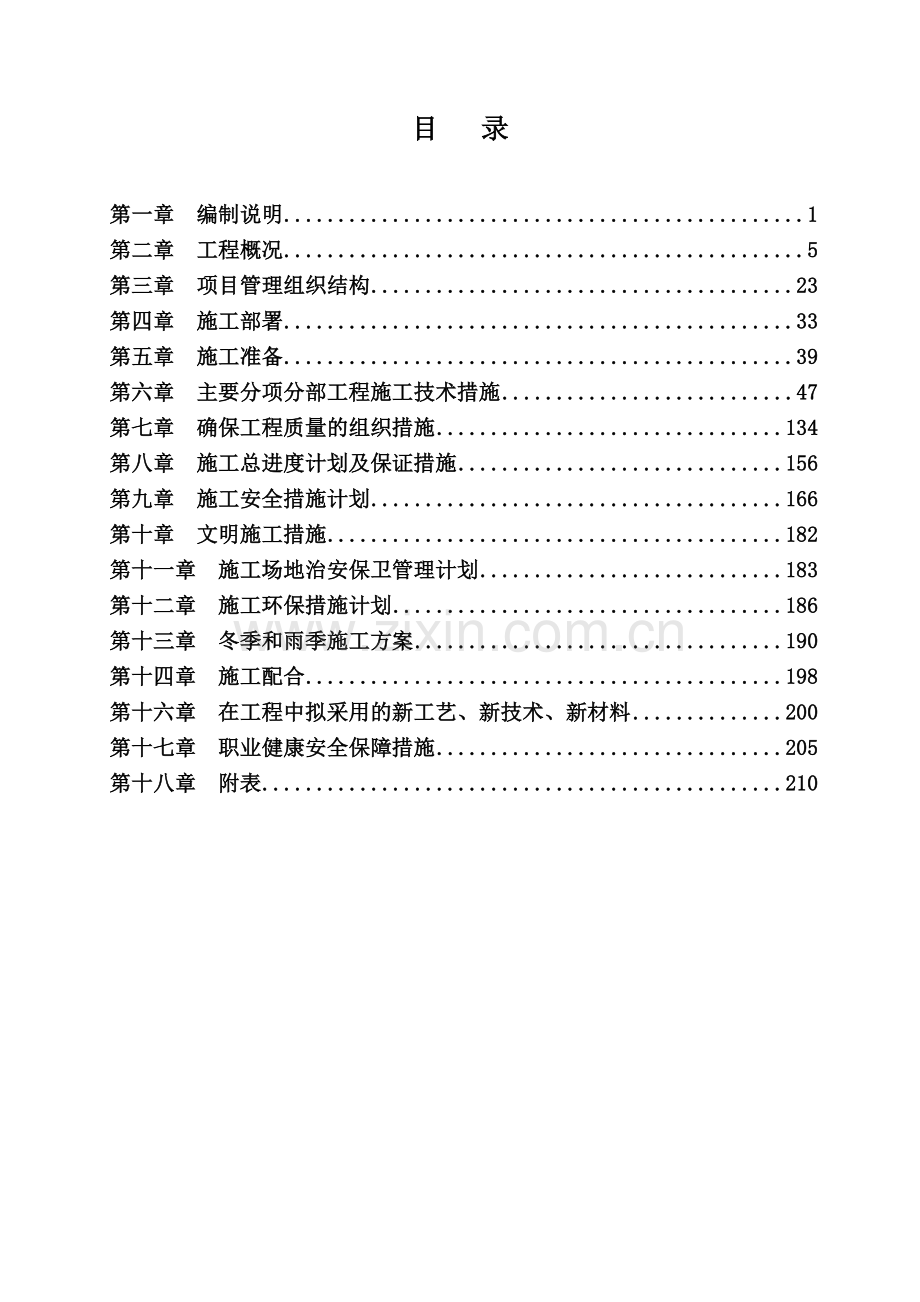

目 录

第一章 编制说明 1
第二章 工程概况 5
第三章 项目管理组织结构 23
第四章 施工部署 33
第五章 施工准备 39
第六章 主要分项分部工程施工技术措施 47
第七章 确保工程质量的组织措施 134
第八章 施工总进度计划及保证措施 156
第九章 施工安全措施计划 166
第十章 文明施工措施 182
第十一章 施工场地治安保卫管理计划 183
第十二章 施工环保措施计划 186
第十三章 冬季和雨季施工方案 190
第十四章 施工配合 198
第十六章 在工程中拟采用的新工艺、新技术、新材料 200
第十七章 职业健康安全保障措施 205
第十八章 附表 210

第一章 编制说明
《高层建筑箱形与筏形基础技术规范》 （JGJ6-2011）
《高层建筑混凝土结构技术规程》 （JGJ3-2010）
《钢筋机械连接通用技术规程》 （JGJ107-2010）
《工程建设标准强制性条文》 （房屋建筑部分2013版）
全面符合《》的原则，严格按合同文件要求的工期、质量、安全、文明施工等目标编制施工组织设计。
突出重点，兼顾一般，统筹安排，周密制定施工方案，采用先进技术及切实可行的施工方法、工艺，科学合理组织施工的原则。
配备先进实用的机械设备，提高机械化作业程度，积极采用四新技术的原则。
合理安排施工程序的原则，根据具体情况，采用流水作业或平行作业方法和网络计划技术安排进度计划。
遵循施工生产与环境保护同步规划，同步建设，同步发展的原则。
为了确保质量、安全、环境三体系在本项目工程施工中自始至终得到有效运行，我项目部将在施工过程中严格遵循以下原则：
1、做好施工调查工作，制订切实可行的施工方案，严格按施工组织设计组织施工。
2、确保全部工程达到国家现行的工程质量验收标准，工程质量一次验收合格率达到100%。
3、认真履行招标文件和施工承发包合同，并做到合同执行完，服务不终止。
4、始终把安全生产放在各项工作的首位，为实现安全生产的目标，建立安全保证体系，推行安全文明工地建设，保证施工全过程的安全。
5、强化企业内部管理，运用新工艺、新技术提高工效，降低成本。
第二章 工程概况
2.1工程概况
本工程为西部机场集团兰州航空基地项目工程总承包二标段，总建筑面积64696平方米，包括2#楼、2-1#楼、3#楼、4#楼、5#楼、6#楼及地下车库；建设地点位于兰州市安宁区富强路以北，中海凯旋门一期住宅以南，规划世纪大道以东，兰州海关以西。
2#楼为一类高层公共建筑，西侧局部一至二层为商业用房，其余均为住宅；剪力墙结构；建筑面积10725平方米（地上部分）；地下一层，地上二十四层，建筑高度74.3米；设计使用年限50年。
2-1#楼为多层公共建筑，地上一至二层为商业用房；框架结构；建筑面积1087平方米（地上部分）；地下一层，地上二层，建筑高度10.5米；设计使用年限50年。
3#楼为一类高层公共建筑，一至二层为商业用房，其余均为住宅；剪力墙结构；建筑面积14612平方米（地上部分）；地下一层，地上二十八层，建筑高度85.9米；设计使用年限50年。
4#楼为二类高层公共建筑，一至二层为商业用房，其余均为住宅；剪力墙结构；建筑面积6761平方米（地上部分）；地下一层，地上九层，建筑高度31.5米；设计使用年限50年。
5#楼为多层公共建筑，地上一至三层为商业用房；框架结构；建筑面积2476平方米（地上部分）；地下一层，地上三层，建筑高度15米；设计使用年限50年。
6#楼为一类高层住宅楼，地上均为住宅；剪力墙结构；建筑面积14488平方米（地上部分）；地下一层，地上三十一层，建筑高度90.2米；设计使用年限50年。
地下车库1层为Ⅰ类特大型车库，框架结构，建筑面积14547平方米；设计使用年限50年。
建设单位：西部机场集团甘肃机场房地产开发有限责任公司
设计单位：甘肃省建筑设计研究院
勘察单位：甘肃省建筑科学研究院
监理单位：陕西华秦建设监理有限公司
施工单位：中铁二十一局集团第二工程有限公司
2.2 建筑设计
2.2.1墙体工程
2.2.2门窗
除特殊注明外，住宅入户门为成品三防门（保温、防盗、乙级防火门），内门为木质夹板门，防火门为钢制防火门。住宅外窗、阳台门、及公建所有玻璃窗均采用低辐射中空玻璃断桥节能铝合金内平开窗（6高透光Low-E+12空气+6透明），所有平开窗均向室内开启，开启扇均装窗纱。住宅七层及以上外窗气密性等级不低于7级，住宅七层以下外窗气密性等级不低于4级；公建十层及以上外窗气密性等级不低于7级，公建十层以下外窗气密性等级不低于6级；水密性等级不低于3级；抗风压等级不低于5级；保温性能不低于7级；隔声性能不低于3级；采光性能不低于3级。
所有玻璃底边距楼地面小于0.5米及面积大于1.5㎡的窗户玻璃均采用安全玻璃，所有开启扇均带纱窗、所有开启窗均向室内开启。室内平开木门安装与开启方向墙皮平齐；外门及其余内门均居中；窗户除注明外均居墙中。
2.2.3油漆
所有内门均刷乳白色，楼梯钢扶手刷棕色，金属防护栏杆刷黑色，其余外露构件为白色。油漆施工为底漆一道，调和漆两遍。金属构件除锈后刷防锈漆一道。要求先做样板，观看样品，待建设单位和设计单位认可后，方可大面积施工。
2.2.4节能
本工程所在地气候分区为Ⅱ类，属于寒冷A区。
屋面：采用80mm厚岩棉板，燃烧性能为A级，传热系数为0.39W/(m2*K)。
外墙：加气混凝土砌块或钢筋混凝土外墙采用60mm岩棉板，燃烧性能为A级，传热系数为0.46W/(m2*K)。
地下室上部顶板采用60mm厚岩棉板，燃烧性能为A级，传热系数为0.51W/(m2*K)。
所有与大气直接接触的混凝土构件均外贴70mm厚岩棉板，燃烧性能为A级，传热系数为0.47W/(m2*K)。
主楼范围内地下层顶板下贴60mm厚岩棉板，燃烧性能为A级，传热系数为0.51W/(m2*K)。
地下一层及一层大堂地板辐射采暖系统绝热层采用60mm厚岩棉板，燃烧性能为A级，地面热阻为1.51(m2*K)/W。
采暖房间与非采暖房间的分隔墙、楼梯间墙贴20mm厚岩棉板，燃烧性能为A级，传热系数为0.85W/(m2*K)。
公建室内地面距外墙2米范围内基层下增设100mm厚水泥炉渣保温，热阻1.5(m2*K)/W。
公建不采暖地下室与上部采暖房间楼板下贴60mm厚岩棉板，燃烧性能为A级，传热系数为0.51W/(m2*K)。
公建地下室外墙外贴60mm厚岩棉板，燃烧性能为A级，热阻为1.51。
除特殊注明外，商业外窗、住宅外窗、阳台内门窗均采用低辐射中空玻璃断桥节能铝合金内平开窗（6高透光Low-E+12空气+6透明）。
2.2.5 建筑防火
本工程耐火等级一级。住宅部分每层为一防火分区，住宅楼主楼地上部分防火分区面积不大于600平方米，住宅楼主楼下交通核与地下车库分开，地下车库一层设九个防火分区（设喷淋不大于4000平方米），地下二层设两个防火分区。每个防火分区设防烟分区（每个防烟分区不大于2000平方米），防烟分区不应跨越防火分区。裙房部分每个防火分区面积小于4000平方米（均设有自动灭火系统），主楼部分每个防火分区面积小于2000平方米（均设有自动灭火系统）；地下每个防火分区均设有自动灭火系统，汽车库每个防火分区面积均小于4000平方米，其余部分每个防火分区的面积均小于1000平方米。
建筑外墙、屋面、不采暖地下室顶板保温材料均采用岩棉板，耐火等级为A级。高层每防火分区设两部消防电梯和两部防烟电梯，电梯、楼梯设合用前室，前室面积满足规范要求，楼梯间出屋面。地下车库设置三个汽车疏散口（一层三个，二层两个），每个防火分区设置不少于两个人员疏散出口，且每个人员紧急疏散出口至最远工作点距离不大于60 米。商业疏散自成体系，与主楼完全分开，每个防火分区均有两个直通室外出入口，直接对外。
2.3结构设计
2.3.1地质概况
根据《西部机场集团兰州航空基地项目岩土工程勘察报告》（甘肃省建筑科学研究院，2016.3），拟建场地属于黄河北岸Ⅱ级阶地，场地地层揭示如下：
(1)杂填土: 厚度0.50～3.00m，以粉土为主含建筑垃圾，生活垃圾，松散。
(2)粉砂夹粉土：分布于整个场地，层厚3.0～5.1m，层面埋深0.5～3.0m，层面高程1528.7～1531.9m。浅红色、褐黄色为主，砂质不均匀，矿物成分以石英、长石、云母为主，混有大量的粉粒成分，局部夹粉土夹层，具有明显的水平层理特征，可见少量的植物根系，有少量的小孔隙发育，稍湿，松散～稍密，易钻进，孔壁不易坍塌。
(3)卵石：分布于整个场地，层面埋深3.1～5.9m，层面高程1525.89～1529.04m。杂色，以青灰色为主，骨架颗粒粒径以2～10cm为主，大于2cm的颗粒占总重的50%～70%，偶见漂石，地面15m以下骨架颗粒粒径相对较小，颗粒磨圆度较好，多呈次棱角状～亚圆形，颗粒母岩以中风化的花岗岩、砂岩、石英岩、变质岩等为主，颗粒间无胶结，颗粒级配良好，充填物以细中砂为主，含有少量的粉土，局部含砂量较大，中密，难钻进,孔壁易坍塌。
(3-1)细砂：该层局部分布，呈透镜体状或夹层状分布于卵石中，层厚0.4-1.2米。浅灰色，矿物成分以长石、石英为主，砂质较纯净，颗粒间无胶结，混有少量的砾石颗粒，级配一般，稍湿，稍密，钻进过程中该层易坍塌。
(3-2)圆砾：该层局部分布，呈透镜体状或夹层状分布于卵石中，层厚0.5-1.4米。杂色，以青灰色为主，骨架颗粒粒径以1-4cm为主，大于2cm的颗粒约占总重的30-50%，磨圆度较好，多呈亚圆形，颗粒母岩以中风化的花岗岩、砂岩、石英岩、变质岩等为主，颗粒间无胶结，颗粒级配一般，充填物以细中砂为主，稍密-中密，钻进过程中该层孔壁易坍塌，进尺稍快。
本次勘察期间（2016年1月30日～2016年3月6日），在勘探深度范围内场地所有勘探孔均出露地下水，水位埋深14.2～16.1m，相应水位标高1516.02～1517.11m。地下水类型属孔隙潜水类型，主要赋存于卵石层中，补给来源主要为黄河侧向渗流及大气降水，地下水流向整体上由西北向东南。本场地卵石层渗透系数可采用50m/d，地下水水位随季节变化，年变化幅度4～6m。受黄河侧向渗流补给及周边抽水井抽水影响，该场地区域附近地下水水位较低，根据勘察经验，丰水期该区域地下水水位标高一般在1520-1523米附近，该场地地下水位变化较大。
建筑场地类别为Ⅱ类，抗震设防烈度为8度，设计基本地震加速度值为0.2g，设计地震分组第三组，场地标准冻土深度为1.03m。在干湿交替作用下场地地下水对混凝土结构具有中腐蚀性，对混凝土结构中的钢筋具有弱腐蚀性，本场区土对混凝土结构及混凝土结构中的钢筋都具有微腐蚀性。
2.3.2基础型式
本工程2#、3#、6#楼基础采用平板式筏型基础，2#楼筏板厚度1300mm，3#楼筏板厚度1400mm，6#楼筏板厚度1500mm，筏板顶标高相对车库＋0.000为-4.000米；2-1#、4#、5#、地下车库基础采用独立基础＋防水底板，2-1#楼、地下车库防水底板厚度250mm，4#、5#楼防水底板厚度300mm，防水底板顶标高相对车库＋0.000为-4.000米。基础持力层为卵石层，筏板下为150厚C25素砼垫层，周边从筏板边外伸150，垫层和筏板之间做建筑防水，防水层上做50厚C20砼保护层。
筏板基础、独立基础、底板混凝土强度等级C35,地下室墙柱混凝土强度等级C40、梁板混凝土强度等级C35；高层主楼墙柱混凝土强度等级C40-C30；梁板混凝土强度等级C35-C30；与墙相连的框架柱同墙。基础筏板、独立基础、防水底板、地下一层顶板、地下室外墙，均采用防水混凝土浇筑，抗渗等级：地下一层顶板S6，其余S8。
钢筋保护层厚度：筏板底筋、防水底板底筋、地下外墙外侧筋为50mm；筏板顶面筋、防水底板顶面筋、地下外墙内侧筋为25mm；集水坑及消防水池墙内侧筋20mm、梁柱内侧筋为25mm、楼板内侧筋为20mm；地上外墙外侧筋为25mm，地上外墙内侧筋为15mm；内墙钢筋为15mm；地下外侧梁柱外侧筋为50mm，地上外侧梁柱外侧筋为35mm，室内梁柱钢筋为20mm；地下楼板周边钢筋为50mm，地上楼板周边钢筋为25mm，室内楼板钢筋为15mm。其它未注明者均按11G101-1标准图集中相关规定执行。
2.3.3钢筋
采用HPB300、HRB400、HRB500级钢筋。型钢、钢板、钢管采用Q235。钢筋与型钢焊接以钢筋牌号确定焊条型号。
钢筋强度标准值应具有不小于95%的保证率。抗震等级为一、二、三级的框架结构及斜撑构件（含梯段），其纵向受力钢筋的抗拉强度实测值与屈服强度的实测值的比值不应小于1.25；钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.30，且钢筋在最大拉力下的总伸长率实测值不应小于9%。
焊条：按照《钢筋焊接及验收规程》JGJ18-2012的规定选用；细晶粒热轧带肋钢筋以及直径大于28mm的带肋钢筋，其焊接应经试验确定；余热处理钢筋不宜焊接。
2.3.4混凝土
筏板基础、独立基础、底板混凝土强度等级C35；地下室墙柱混凝土强度等级C40、梁板混凝土强度等级C35；高层主楼墙柱混凝土强度等级C40-C30；梁板混凝土强度等级C35-C30。墙、梁板混凝土强度不同时，节点区混凝土强度等级同梁。女儿墙、栏板C30；构造柱，圈梁C20。楼梯砼同相应楼层梁板。基础筏板、独立基础、防水底板、地下一层顶板、地下室外墙，均采用防水混凝土浇筑，抗渗等级：地下一层顶板S6，其余S8。
2.3.5钢筋连接
机械连接：受力钢筋直径≥18mm时，钢筋连接应采用Ⅰ级等强度直螺纹套筒机械连接或闪光对焊连接，直径＜18的受力钢筋优先采用等强度直螺纹套筒连接，也可采用搭接接头。机械连接和焊接接头类型及质量应符合《钢筋机械连接技术规程》JGJ107-2010和《钢筋焊接及验收规范》JGJ18-2012的规定。
2.4给排水工程
（一） 给水工程
（1）、给水系统设计
本工程水源为城市自来水，甲方提供资料，接自富强路市政给水管网，供水压力为0.15MPa,两路接入，接管管径DN150。
1、2-1#楼：生活给水系统由地下车库内商业二次加压供水设备加压供水；商业生活给水系统竖向共分为1个区：1区为1至2层，由商业1区生活变频供水泵组直接供水，系统形式均为下行上给。室内生活给水竖向分区保证每区最大供水压力不超过0.45MPa，设置支管减压阀保证各用水点处供水压力不大于0.2MPa。最高日用水量为：8.67m/d；最大时用水量为1.08m/h。
2、2#楼： 分户水表前管道采用冷水用内涂塑镀锌镍合金焊接钢管(内涂PE).管径DN<50mm,螺纹连接，管径DN>=50mm,沟槽连接；水表后冷水支管采用耐热聚乙烯(PE-RT)采用S5管系列,级别2,(PN=0.6MPa),热熔连接(垫层内不应有接头).与设备、阀门、水表、水嘴等连接时，应采用专用管件连接。管径小于等于50mm时，采用截止阀，大于50mm采用闸阀；水龙头均采用铜质陶瓷磨片水龙头，坐便器冲洗水箱采用6L节水水箱。
（二）排水工程
2.5通风、供暖系统工程
2.5.1通风系统：
1、所有通风及防排烟管道均采用镀锌铁皮咬口制作，法兰连接，其厚度及制作方法参见国家行业标准《通风管道技术规程》JGJ141-2004。防排烟管道均按高压管选取。
2、送排风机进出口应设置长度为300mm的防火帆布软接头，其接口应牢固，严密，风管上的可拆卸口，安装时不得设置在墙体或楼板内。
3、所有水平或垂直的风管，安装时必须设置支，吊或托架，其构造形式由安装单位在保证牢固，可靠的原则下根据现场情况确定,其作法详见省标图集：甘12N2，P123~138。
4、所有支、吊架先刷红丹防锈漆两道，再刷灰色调和漆两道。
5、图中未标出风管测量孔的具体位置，安装单位应根据调试要求在适当部位配置测量孔。
6、安装调节阀，防火调节阀等调节部件时必须注意将操作手柄设置于便于操作的部位，且预留检修孔。
7、安装防火阀，防火调节阀时，应先对其外观质量和动作灵活性与可靠性进行检测，确认合格后再进行安装。
8、防火阀、防火调节阀的安装必须与设计相符，气流方向务必与阀体上标志的箭头方向相一致，严禁反向，并须单独配置支，吊架。防火阀，防火调节阀的安装详见省标图集：甘12N2，P81。多叶送风口的安装详见省标图集：甘12N2，P86。
2.5.2供暖系统：
1、住宅卫生间供暖系统散热器均采用卫浴钢制散热器LXGZ-11B（q=2402、定压方式：闭式循环系统由设于地下室冷热源机房内的定压装置定压；W/组，F=0.66m /组，P=1.0MPa T=32°c）。所有散热器挂墙明装，设于大便器上的底边距地面1000mm，其余底边距地面均为200mm。
2、住宅供暖系统供回水明装管均采用内外热镀锌钢管，丝接。地板辐射埋地加热管采用耐高温聚乙烯（PE-RT）管，室内加热管均为de20X2.3，系统工作压力不超过0.8MPa，工作温度不超过60°C，使用年限为50年，使用条件级别均为4级，管系列为S4。集分水器为DN32铜制集分水器，半暗装。住户集分水器前埋地加热管均为de32X3.6。商铺供暖系统均采用内外热镀锌钢管。
3、供暖系统阀门：手动调节阀采用T40H-16型，闸阀采用Z15T-16型，截止阀采用J41T-16型，静态平衡阀采用ZY-47-16型，三通调节阀采用铜质调节阀，锁闭球阀采用Q11F-1.6T黄铜锁闭球阀，过滤球阀采用WSQ11F-16T型，内置温度温度传感器套管的球阀由热量表配套，平衡阀采用STAF-SG型。
4、供暖系统水平干管的安装坡度：i=0.003，坡向如图所示。水管路系统中局部低点应设泄水阀，局部高点应设排气阀，泄水阀及排气阀采用闸阀。楼内系统供、回水立管最高点各设一自动排气阀，自动排气阀的型号为：ZLP系列204型（立式）。
5、设在地下室、管井、吊顶、管道层内的供暖管道以及设在不供暖房间内的供暖管道，用玻璃棉管壳保温，管径小于等于32的保温层厚度为40mm，管径大于32的保温层厚度均为50mm，外缠两层玻璃丝布做保护层，最外层刷灰色调和漆两道，详见省标图集甘12N3。
6、供暖系统在保温前进行水压试验。商铺试验压力为0.8MPa；住宅低区试验压力为1.1MPa；住宅高区试验压力为1.4MPa。
2.6电气工程
施工准备
预埋管、盒
管内穿线
系统箱、开关盒、插座等安装
灯具等安装
系统调试
验 收

室内电气工程施工工艺流程图
严格按照《建筑电气安装工程施工质量验收规范》（GB50303-2002)要求进行施工，确保符合设计要求，充分体现设计意图。
认真领会设计意图，在灯具布置、插座排布时和房间环境及使用功能相对应，有针对性措施。
做好各种有效标识，确保设备投入使用后业主使用方便、舒适。
所有灯具、开关交验前确保清洁、运行灵活。
所有线路敷设整齐、整洁，排布合理有序。
内容包括配电系统、照明系统、火灾自动报警系统、有线电视系统、综合布线系统、安全防范系统、建筑物防雷、接地系统。
1、配电系统
负荷分类及容量：大楼内消防控制室、消防水泵、消防电梯、消防风机、防火卷帘、应急照明等消防用电、通信网络主机房用电、安防系统用电、公共照明、客梯、排污泵等均按一级负荷供配电；其余动力、照明等按三级负荷供配电设计。
供电电源：从室网引入一路独立10KV高压电源引入地下一层变配电室，同时为了满足一级负荷的要求，提高供电的可靠性及灵活性，在地下一层设置一座备用520KW的柴油发电机房。
供电方式：低压配电采用放射式、树干式及链式相结合的供电方式。普通照明采用加强绝缘型母线槽竖向供电。对消防用电设备、消防安全及安全防范控制室用电等均采用双回路专用电缆供电，并在末端配电箱处设双电源自动切换。对应急照明、公共照明采用T 接箱分支电缆供电，每层设双电源自动切换箱。消防用电缆、导线均采用耐火电缆及耐火导线。
2、照明、动力配电
（1）应急照明
应急照明及疏散指示采用双回路供电+自带蓄电池方式，应设玻璃或其它非燃烧材料制作的保护罩，疏散通道上应急灯具翘班开关应采用带指示灯跷板开关。本楼变配电室、柴油发电机房、销控中心、防排烟机房、消防水泵房等场所设有应急照明。
（2）设备安装
（a）墙上安装的电力箱、控制箱除图上注明安装高度外，箱体高度600mm一下，底边距地1.5m；600mm~800mm高，底边距地1.2m，800mm~1000mm高，底边距地1.0m;1000mm~12mm高，底边距地0.8m。电缆井及设备用房内配电箱明装，其余暗装。
(b)照明开关、插座暗装，除注明外均为250V,10啊，应急照明开关应带电源指示灯。除注明外，插座均为单相两孔+三孔安全型插座。开关距地1.35m,距门框0。2m，有淋浴、浴缸的卫生间内开关、插座选用防潮防溅型面板。配电箱的箱体尺寸一供货商的实际尺寸为主。
（c）桥架安装
电缆桥架选用金属桥架，表面须采用涂防火涂料防火保护措施。电源线路沿桥架暗敷时在穿越楼板、剪力墙时穿钢管过渡（强电竖井除外）。电缆桥架在穿越剪力墙、楼板及不同防火分区时的孔洞均应采用防火材料进行封堵。在同一桥架同路径敷设的双路电源线路，应在桥架两侧敷设，中间加隔板。电缆在桥架内敷设时，应在电缆首尾、转弯及每隔2米进行固定。电缆在桥架内敷设时，在首尾、转弯及每隔30米处应有电缆编号、型号及起至关系标志。电缆桥架水平敷设时，同路径敷设一根-25*4镀锌扁钢做接地干线，并与始端接地端子箱或接地干线连接。桥架之间跨接接地采用BVR-1*6导线。电缆桥架及其支吊架全长不少于2处与接地干线相连接，连接线采用BVR-1*6导线。（竖井内与竖井内接地干线连接）。
（d）生活水泵变频控制柜、电梯、空调机组、制冷主机、防火卷帘门控制箱等由设备配套提供，施工时应根据产品样本做好预埋。电梯井道。在距井道最高点和最低点0.5米以内各装一盏灯，中间每隔一定距离（不超过7米）分设若干盏灯，分别在机房和底坑设置控制开关；在轿顶及底坑设单相三极插座。具体由电梯安装单位负责实施。施工安装时宜保证三相负荷平衡。所有灯具均设有接地线。
3、火灾自动报警系统
本工程为一类高层，为一级保护对象，采用消防控制室集中报警系统，对全楼的火灾信号和消防设备进行监视及控制。感烟探测器为吸顶明装，探测器与灯具的水平净距离应大于0.2m;与墙或其它遮挡物的距离应大于0.5m,手动报警按钮挂墙明装，距地1.35米。
4、有线电视系统
市有线电视信号线缆经室外引入本楼地下一层弱电间内电视前端箱后再分配信号至层电视分前端箱，再由电视分前端箱引至各信息插孔。
5、人防配电系统
本小区人防总建筑面积为3009.1m²，平时为汽车库，战时为二等人员掩蔽室，防护等级为甲类核6级。人防电源战时负荷等级为一级，主供电源由地下车库变配电室提供，备用电源由室外经防爆波电缆井引入，线缆沿汽车库桥架引至各防护单元的动力配电箱。
6、防雷、接地系统及安全措施
该楼属于二类防雷建筑物。防雷直击的接闪器：采用在屋角、女儿墙及屋脊上装设接闪带，屋顶外墙部位接闪带应设在女儿墙外表面或屋檐边垂直面上，也可设于女儿墙外表面或屋檐边垂直面外侧。并在屋面上设不大于10*10m或12*8m的网格，突出屋面的物体沿其顶部四周装设接闪带。接闪带可靠连接，接闪带采用Φ12镀锌圆钢，屋面避雷带支持卡子采用25*4的镀锌扁钢，安装高度为0.15米，其间距在直线段为1m，折线段为i0.3m；利用建筑物柱内主筋作为防雷引下线。每条防雷接地引下线至少利用两根Φ12以上柱内主筋通长焊接连接，与基础综合接地网可靠焊接连接，且上述主筋甩出屋面200mm。突出建筑物的金属构件及屋面电气设备、管道均应作防雷、接地处理。不同标高的避雷带采用Φ12热镀锌圆钢在变标高出连接。连接部位应可靠焊接。引下线在距地1.8米处设测试卡子，在室外地坪下-1.0m处用-40*4mm的镀锌扁钢引至散水外0.2m处。为防止侧击雷，应将45m及以上外墙上的栏杆、门窗等较大的金属物直接或通过预埋件与防雷装置相连。为防止雷电波侵入，进入建筑物的各种线路及金属管道采用全线埋地引入，并在入户端将电缆的金属外皮及金属钢管与接地装置联接。在电源引进引出的配电装置处、在向重要设备供电的末端配电箱的各相母线处装设浪涌保护器。由室外引至室内的电力、控制、信息等线路在其入户处的箱体内装设浪涌保护器SPD。利用本建筑物基础内钢筋网做接地体。大楼采用综合接地系统，综合接地电阻不大于1欧姆。
低压配电系统接地型式为TN-S系统。变压器中性点直接接地，PE线与N线严格分开，电源总进线处设总等电位连接端子箱，距地0.5m,卫生间、设备机房设局部等电位联结端子箱，距地0.3m，卫生间端子箱设在洗手盆下。进出建筑物的各种金属管道及电气设备的接地装置，应在进出处与接地装置连接。
第三章 项目管理组织结构
西部机场集团兰州航空基地项目总承包Ⅱ标段是一个大型建设项目，工程投资大、建筑单体多、工期紧、涉及的专业面广。根据本工程的规模和施工特点，本着精干高效的原则组建西部机场集团兰州航空基地项目总承包Ⅱ标段施工项目部。严格执行和落实国家、省市颁布的专业施工规范和工程质量验收标准，落实国家、省市有关安全生产、安全管理办法，严格履行合同，安全、优质、高效地按期完成本工程的施工任务，全权负责工程的施工组织和指挥。项目部严格按项目法实行施工管理，对建设单位负责，对专业施工作业队进行管理和协调。项目部下设工程技术部、安全质量部，物资设备部、计划财务部及综合办公室等部门，并设置项目总工、施工员、质量员、安全员、试验员、预算员、材料员、资料员等人员组成，项目部分工明确，紧密配合开展工作。
本工程工期紧、标准高，涉及的专业面广，明确各参建单位在工程项目组织结构中所处的位置和相互关系是保证工程项目建设能科学有序地进行的基础，在把该工程建设成一流建筑精品的同时，实现优质、高速、低成本的目标。
1．严格执行国家现行的有关基本建设的法律、法规，全面主持和组织建设工作。
2．主持项目部会议，研究并决策工程建设方面关于单体建筑设计与施工、年季月进度计划、资金筹措与财务开支等重大问题。
3．定期召开项目部全体人员会议，布置、检查工程建设，施工管理等重要工作的落实情况。
4．负责与建设单位、设计单位和上级主管部门的联系，争取上级与业务主管部门在工程管理、资金审批、使用、人员调动等重大问题上的支持。
5．负责构建、配备项目部组织机构和主要工作人员，并做好思想政治教育工作。
6．签发有关工程建设和技术合同，对工程建设、管理负全责。
7．完成上级领导和主管部门交办的其他工作任务。
总工程师职责
1．全面负责技术工作和技术管理工作。
2．贯彻执行国家的技术政策、技术标准、技术规程、验收规范和技术管理制度等。
3．组织编制技术措施纲要及技术工作总结。
4．领导开展技术革新活动，审定重大的技术革新、技术改造和合理化建议。
5．组织编制和实施科技发展规划、技术革新计划和技术措施计划。
6．组织编制和审批施工组织设计和重大施工方案，组织技术交底和参加竣工验收。
7．主持技术会议，审定签发技术规定、技术文件，处理重大施工技术问题。
8．领导技术培训工作，审批技术培训计划。
工程技术部职责
1．在项目经理和总工程师的领导下，负责整个项目施工技术管理工作。
2．组织施工图纸的技术交底、会审、资料的整理。
3．组织工程的分部工程质量的检查验收工作。按质量验收规范组织对项目分部、分项和隐蔽工程的质量进行检查、抽查及检查各类质保资料。按照“三标一体”管理体系文件，及时指导督促纠正现场出现的质量问题，并制定纠正措施。
4．负责检查、指导施工中的技术管理工作。审核质量计划、施工组织设计和竣工文件资料。
5．负责施工生产计划的安排。调度、组织、指挥生产计划的实施。指导监督作业队生产计划的落实。
6．与计划财务部配合做好验工计价工作。参与项目的成本分析、控制工作。
7．负责宣传、贯彻集团公司质量、环境、职业健康安全管理方针和目标，对管理体系的运行情况进行指导、监督。
8．主持并参与搜集用户、社会相关方的意见，提供修改质量、环境、职业健康安全管理方针、目标及程序文件的建议。
9．负责指挥作业队的 “QC”活动。
安全质量部职责
1．在项目经理和总工程师的领导下，贯彻执行国家有关安全生产、工程质量、环境保护、劳动保护等法律、法规、标准及有关规章制度。
2．负责制定作业队安全、质量与环境保护工作管理考核办法。制定本部门工作计划和管理目标并组织实施。
3．负责对作业队安全质量环境的监督、检查和管理工作。
4．负责对人身等安全事故以及质量事故调查分析的报告和处理工作。
5．贯彻公司质量、环境与职业健康安全管理体系标准，参与工程施工过程检查以及工程竣工验收，监督分包工程质量。
6．监督检查职工正确使用劳动保护用品。
8．参与审查安全专项方案。负责督促相关部门进行现场作业人员的安全教育。
9．完成领导交办的其它工作。
物资设备部职责
1．在项目经理的领导下，负责项目部物资采购、供应、检察、管理工作。
2．组织物资分供方的评价，建立并上报物资合格供方名册。
3．检查、指导采购物资和业主提供产品的进货验证、检验。
4．负责实施并检查、指导物资标识和可追溯性、检验和试验状态、物流过程的质量记录情况。
5．审核并上报主要物资不合格品的处置方案，审核主要物资不合格品的处置方案。参与制定并指导执行纠正、预防措施。参与合同评审。
6．负责组织执行物资消耗定额，严格限（定）额领料制度和仓库管理制度，负责物资节约、能源节约和废钢铁回收上缴计划的组织实施。负责检查指导项目成本核算的物耗核算管理。
计划财务部职责
1．在项目经理和总工程师的领导下，负责整个项目的成本管理工作。
2．负责组织合同的签定、指导、检查、跟踪工程合同的履行情况。
3．负责编制施工图预算、施工预算。
4．负责工程计价、结算工作。负责作业队施工的预算、内部审计。
5．认真执行国家财务法规及各级政府的财务制度、税务制度。正确进行会计核算与监督，认真编制并严格执行财务计划和核算，遵守各项收支标准，分清渠道，合理使用资金。
6．认真执行《会计法》、《企业会计制度》等财会法规制度建立健全适应项目管理需要的内部控制制度和核算办法。
7．按照国家和上级财务制度规定，认真组织本项目的资金、成本（费用）、财务成果等管理。建立有效的预算、计划、控制、核算、分析、考核办法和管理体系，及时提供准确的会计信息。
8．随时掌握资金结算情况，深入了解和协助工程价的收取工作，并会同各有关部门逐个分析、解决拖欠工程款中存在的问题。
9．负责提供利润、成本、费用和资金分析有关资料，并协助撰写分析报告。
综合管理办公室职责
1．在项目经理领导下，检查指导各作业队的专业管理工作，筹办以项目部名义召开的重要会议，准备有关资料。
2．负责工程建设方面的对外接待工作。
3．负责项目部工作人员（含外聘人员）的考勤；专用车辆的管理等工作。
4．负责项目部的对内对外宣传工作。
5．负责项目部办公室的安全、保卫和卫生管理工作。
6．负责项目部行政事务管理及信件、报刊、邮件等收发工作。
7．负责项目部办公室工作人员的生活、劳动保护和福利的安排、领取、发放和管理工作。
8．协助项目部领导及有关部门抓好项目部的劳资、人力资源等工作管理。
9．负责办公室固定资产的管理和办公用品的购置、保管等工作。
10．负责项目部的文秘和相关档案的收集、分类、登记、整理等管理工作。
3.3.1 强化管理力度
项目经理部全面执行和理解建设单位和设计意图，认真履行施工承包合同，同时运用经济、行政技术等手段进行协调管理，以保证合同规定的工程质量、工期等目标的实现，项目经理部必须着重做好下列几方面的综合管理工作：
⑴编制施工组织设计和施工方案，对各专业工程的施工方案进行审核，将各专业工程置于整个工程的整体作战方案中，宜于统一指挥和协调监督。
⑵统一现场平面管理。由于场地狭小、项目专业队伍多，现场总平面布置做统一规划、安排和管理，使现场的施工秩序井然有序。
⑶统一编制多级施工进度网络计划，根据总的工期进度运用计算机网络技术对各分部分项、分专业的施工进度计划严格控制，确保形象进度和工期按期完成。
⑷统一施工现场的多工种、多专业交叉作业的平衡调度，便于各专业队伍在交叉施工中诸如：工作面、时间、机械、脚手架和施工用水电等资源供应等方面的协调、组织和管理。
⑸建立安全生产保证体系，确保无重大伤亡事故发生，使整个工地成为标准化文明施工现场。
3.3.2 施工生产管理
为保证施工生产的正常进行，制定奖罚条例，在各个生产环节、生产工序上做到权责分明，奖罚有序，达到指挥协调有力。
3.3.3 进度计划管理
制定严密、可行、有权威的经建设单位（监理）审核批准的总体施工进度计划。各分部分项工程劳动力安排，图纸等资料的提供，材料、设备订货进场时间，劳动力部署等项目施工中的每一环节，每一工序，都纳入总体施工进度计划。为确保整个工程施工都在总体施工计划的受控下有序地进行，本工程按七级制定施工计划，构成一个自上而下，从总体到细部的计划体系。
第一级：根据合同工期目标制订主要形象进度控制点；
第二级：根据进度控制点编制施工总进度网络计划；
第三级：分部分项工程计划；
第四级：季进度计划；
第五级：月进度计划；
第六级：周计划，制定一周的详细计划及下周的粗计划；
第七级：日计划，按每一分项工程在每一楼层（施工段）上的逐日施工部位制定。
一旦确定总体目标后，所有工程都必须按倒计时排计划，只能提前不能拖后。
工程的统计则从周计划开始，汇总成月计划统计表，直到总计划统计表，构成从细部到总体的统计体系。通过统计、跟踪、反馈，对计划执行全过程的规律性、衔接性、动态性、系统性实行有效控制。
3.3.4质量安全管理
确定创优质量目标，建立文件化的质量管理体系，根据工程特点，编制详细的质量计划，必须保证质量计划的100%完成。
随着工程的进展，各专业施工队伍陆续进场，由单一工种向多工种立体化发展，人员成份复杂，施工项目互相交叉，责任难以分明；中小型机具增加，安全用电管理难度大。针对这些特点，制订并落实各项制度：
⑴完善安全管理规定，制定安全管理规定及奖罚条例。
⑵重点抓好现场材料堆放、工完场清、安全用电工作。
3.3.5 劳动力的管理
1、劳动力选择考虑的因素
劳动力素质的优化。即打破原有的劳动组织结构，选用素质较高的劳动者，并通过培训不断提高劳动者的综合素质。
劳动力数量的优化。即根据工程规模和施工技术特性，按比例配备一定数量的劳动力，既避免窝工，又不出现缺人现象，使得劳动力得以充分利用。
劳动力组织形式的
