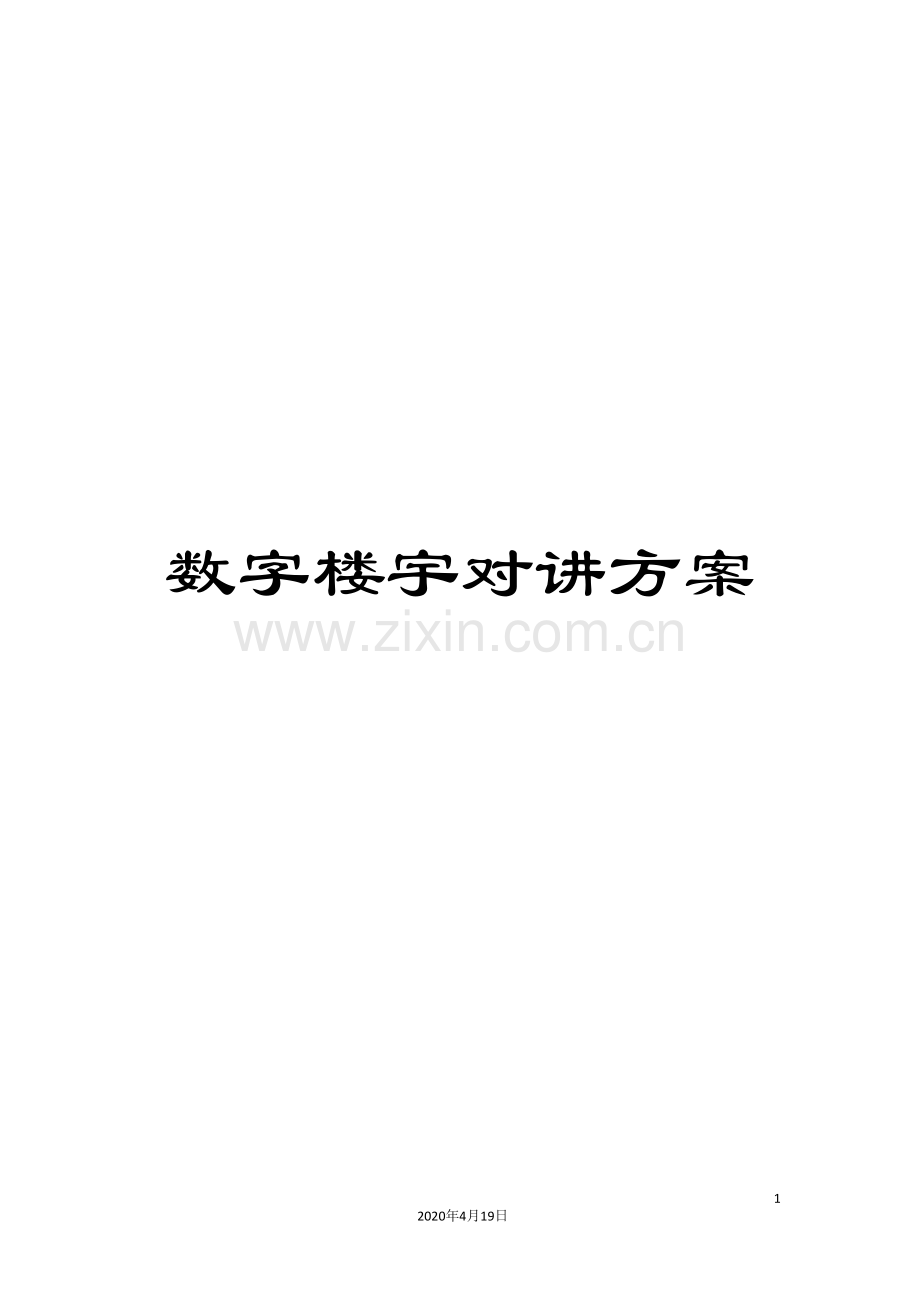

数字楼宇对讲方案

26
2020年4月19日
文档仅供参考，不当之处，请联系改正。

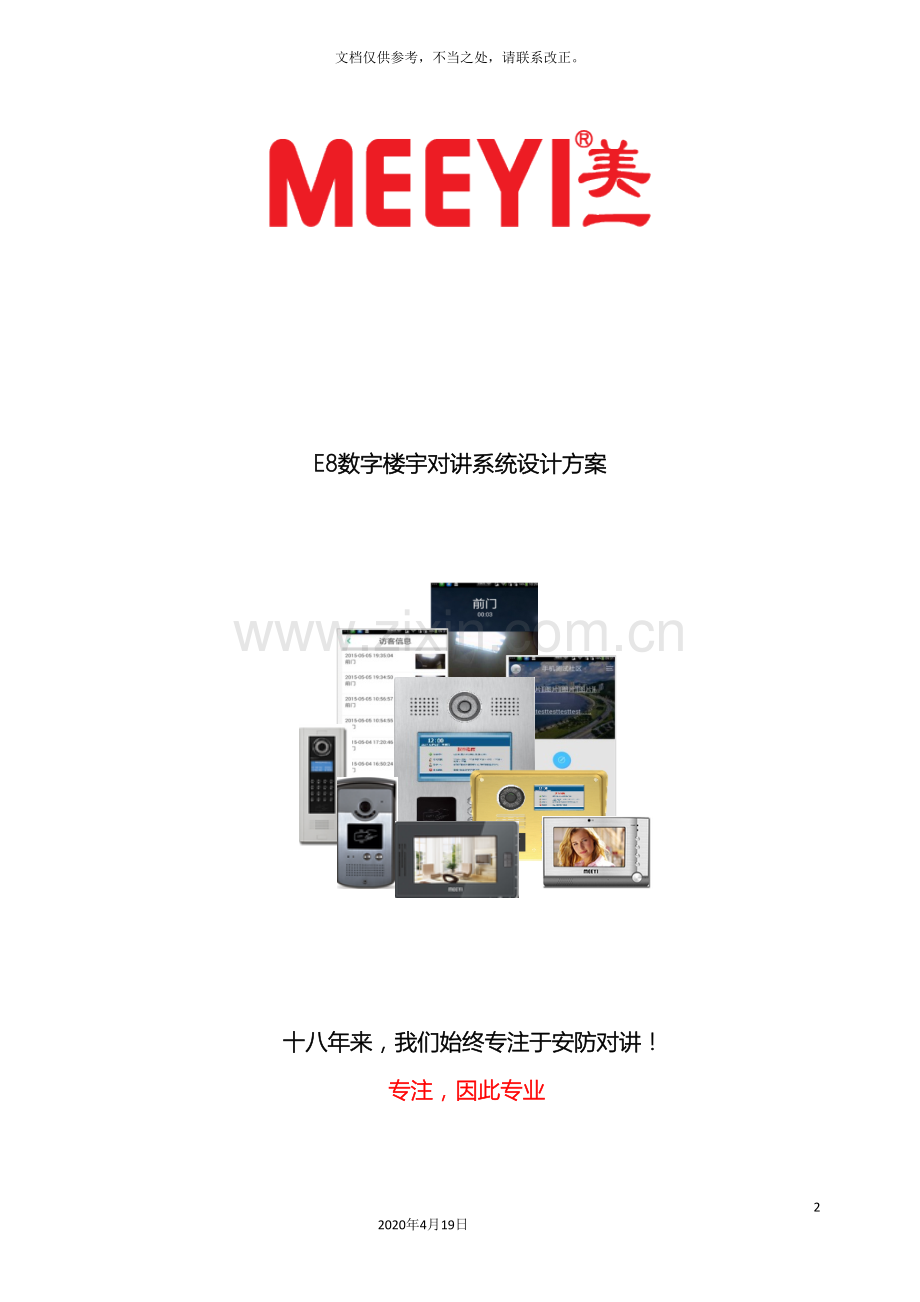

E8数字楼宇对讲系统设计方案

十八年来，我们始终专注于安防对讲！
专注，因此专业

一、系统概述 3
1.1 系统概述 3
1.2 系统组成 4
1.3 主要设备布置原则 4
1.4 设计依据 5
二、产品功能介绍 6
2.1 中心管理软件 6
2.2 中心管理机 6
2.2. 10.1寸中心管理机 E8GL-G30-DZ 6
2.3 单元门口机 7
2.3.1 7寸门口机E8MK-V8-BC 7
2.3.2 7寸门口机E8MK-V9-BC 8
2.3.3 4.3寸欧式豪华门口机E8MK-V15J-FC 9
2.3.4 4.3寸彩色不锈钢门口机E8MK-V17-FC 10
2.4 室内分机 11
2.4.1 4.3寸分机 E8SN-G19-E 11
2.4.2 7寸分机 E8SN-G10J-FZ 11
2.4.3 7寸分机 E8SN-G18-EZ 12
2.4.4 10.1寸分机 E8SN-G16-CZS 13
三、 产品拓扑图、 14
3.1 联网系统示意图一 14
3.2 联网系统示意图二 15
四、 部分荣誉资质 16
4.1质检报告 16
4.2专利证书 16
4.3荣誉证书 17
五、 部分案例 18
六、售后服务承诺 20

前言

福建泉州环宇通电子有限公司成立于1999年，公司始终致力于专业对讲产品和系统解决方案的研发、生产、销售及服务。公司业务分布国内的大中城市，同时也积极开发海外市场，并依此建立了较为完善的服务网络。先进技术、稳定质量，齐全产品系列以及可靠服务，为公司赢得了广大客户的称赞和信赖。
作为领先的专业对讲产品制造商之一。公司注重产品竞争力与品牌竞争力的共同提升。从原料采购、过程控制、成品检验到售后服务，均严守高标准的品质控制标准。同时公司经过打造规范高效的研发体系，不断提升研发能力，使环宇通产品保持突出的品质和技术优势。
依托公司先进的管理体系和强大的研发力量，以及品牌形象的优化与推广，环宇通&“MEEYI美一”品牌的知名度与美誉度正不断提升。当前，环宇通&“MEEYI美一”品牌的楼宇对讲、智能家居、网络对讲、无线呼叫系统、数字对讲机等产品已销往全世界的50多个国家和地区，被广泛应用于房地产、医院、、银行、部队、路桥、服务业等各个领域，环宇通&MMEYI美一正逐渐成为世界知名的对讲品牌。
技术先进、功能齐全、质量稳定、服务可靠，为环宇通赢得了来自广大客户的称赞和信赖，并先后获
得了中国安防十大创新品牌、中国安防10大民族品牌、中国安防杰出品牌、中国安防产品质量用户信得
过企业、中国智慧城市建设推荐品牌、平安城市建设推荐品牌、金牌安防诚信供应商、中国安防10大新锐产品奖等荣誉称号。 公司被评为中国安防百强企业。树立公司了专业化的自主品牌形象。
未来，环宇通人将继续秉承“务实、诚信、负责、创新”的经营理念,用最先进的技术解决方案和系统产品为用户提供最可靠的服务。

一、系统概述
1.1 系统概述
根据中国住宅小区和高层楼宇多级化、多样化的特点与城市安全技防工作的要求，我司在结合当今先进的电脑技术、视频技术、数子通讯技术及信息网络技术的最新发展而设计的智能化楼宇对讲保安管理系统。本系统以管理主机为核心，以住宅塔楼对讲为主体，经过有针对性地配置对讲主机和分机，实现楼宇对讲、可视监看、相互呼叫、遥控开锁等多种功能，系统还可与计算机相联接进行安防信息统一管理，为了让整个小区实现现代化、科学化的物业管理及安全防范，提供全面、高效的服务，为了给小区业主提供一份安全、方便、可靠的居家保障，给整个小区创造一份舒适、优雅、便利、安全的环境，将冰冷的物业管理变为人性化的管理，让小区管理进入一个广博的空间。
本系统是一个完整的、独立的系统，在满足于小区安防系统要求外，同时又可嵌入综合信息管理平台。针对小区的统一管理特点，使小区智能化管理系统达到技术先进，经济实用，安全可靠，质量优良，在设计中将遵循以下原则：
u 先进性
u 整体优化性
u 合理性和可靠性
u 实用性和简洁性
u 可扩充性和经济性
u 规范性和结构性

1.2 系统组成
本次对讲系统由控制中心管理软件、中心管理机、小区围墙机、单元门口机、室内分机、交换机、光纤收发器、电源及各类报警探头组成。

1.3 主要设备布置原则
◆ 中心管理软件：放置于管理控制中心
◆ 中心管理机： 放置于管理控制中
◆ 小区围墙机：装于小区主出入口
◆ 单元门口机：分布于单元各主出入口
◆ 室内分机：设于每户室内靠近入户门口处，各住户室内的通话对讲及控制开锁装置。室内分机每户都可呼叫中心管理机。
u 交换机：设于楼道弱电井内，每个单元中间楼层设置一个汇聚交换机，其它的交换机连接到汇聚交换机上，优先使用24口交换机，尽量减少交换机级联次数。
u 光纤收发器：设于每个单元的汇聚交换机处，将汇聚交换机经由光纤连接到中心机房的中心交换机上。
u 电源：提供门口机及室内分机等各部分电源的装置。
1.4 设计依据
◆ GB/T 50314- 《智能设计标准》；
◆ JGJ/T16-92《民用建筑电气设计规范》；
◆ GB501 98-94《民用闭路电视监控系统工程技术规范》；
◆ GA/T75-94《安全防范工程程序与要求》；
◆ GB12663-90《防盗报警控制器通用技术条件》；
◆ GB110408.1-89《入侵探测器通用技术条件》；
◆ G/AT72-94《楼宇对讲电控防盗门通用技术条件》；
◆ GY/T1581-94《有线电视广播技术规范》；
◆ GB50200-94《有线电视系统工程技术规范》；
◆ GYJ26-86《有线广播录音、播音室声学设计规范和技术用户技术要求》；
◆ 智能GB50174-93《电子计算机机房设计规范》；
◆ GB2887-97《电子计算机场地技术条件》；
◆ 97X700《智能建筑弱电工程设计施工图集》；
◆ GB8567-88《计算机软件产业开发文件编辑指南》；
◆ 星光楼宇智能家居产品企业标准；
u 甲方提供的其它相关图纸资料

二、产品功能介绍
2.1 中心管理软件
◆ 可接收小区内任意住户分机呼叫、8防区报警；
管理机可及时回呼与其通话，处理警情。
◆ 可实现分机已接、未接呼叫和报警信息各
◆ 00条循环储存记忆功能，供随时查阅
◆ 当中心管理电脑工作时，无论何种状态（振铃，通话，监视）均不影响呼叫和报警信号的储存记忆功能。
◆ 可接收小区主门口机的呼叫，与其通话、为其开锁。
◆ 可接收单元门口机的呼叫，与其通话、为其开锁。
◆ 可对业主发送个人信息，也能够对某个单元或某栋楼或整个小区发布公共信息。
◆ 可推送广告视频和图片到门口机，也能够推送广告图片到分机。
主要技术参数：
CPU
Intel 奔腾双核
内存
2GB
硬盘
250GB
显示器
19英寸
操作系统
Windows XP

2.2 中心管理机
2.2. 10.1寸中心管理机 E8GL-G30-DZ

◆ 10.1寸TFT液晶显示，电阻触摸屏。
◆ 可视对讲功能：用户能够输入十位完整房号即可呼叫对应室内分机并进行可视通话；
◆ 楼宇监控：该小区所有单元门口机与大门口机，选择其中一个门口机即可进入监视；
◆ 记录查询：可清晰记录每一条开锁信息，报警记录，通话记录，系统可存储20万条循环储存记忆功能，供随时查阅；
◆ 可接收小区内住户分机呼叫、8防区报警，管理机可及时回呼与其通话，处理警情；
◆ 系统设置：包含有语言选择、系统信息、时间日期与音量设置四个选择，简洁易懂；
◆ 可接收小区门口主机的呼叫，与其通话，
为其开锁。
技术参数：
工作电压
DC12
显示屏
10.1″TFT 彩色液晶显示屏
分辨率
1024X600
静态电流
≤200MA
动态电流
≤500MA
工作温度
-10℃～55℃
外形尺寸
327 X 203 X 34mm

2.3 单元门口机
2.3.1 7寸门口机E8MK-V8-BC
◆ 可主动呼叫本单元内任一住户分机等候通话，
要求住户为其开锁。
◆ 可呼叫控制中心管理电脑等候通话，
要求中心管理电脑为其开锁。
◆ 具有每户独立密码开锁功能。
◆ 具有播放多媒体广告。
◆ 具有IC卡开锁功能。
◆ 故障动态检测与隔离保护功能。
◆ 可接门磁报警探头，门锁未关报警功能。
◆ RS485接口（扩展电梯联动）。
技术参数：
工作电压
DC12V
静态电流
≤250mA
动态电流
≤600mA
工作温度
-10℃～55℃
镜头规格
1/3〞CCD彩色
视频广角
92°
焦距
F=2.0
最低照度
0 LUX
显示屏
7″TFT 彩色液晶显示屏
分辨率
800X480
外形尺寸
230 X 320 X 56mm
安装尺寸
216 X 312 X 45mm

2.3.2 7寸门口机E8MK-V9-BC
◆ 可主动呼叫本单元内任一住户分机等候通话，
要求住户为其开锁。
◆ 可呼叫控制中心管理电脑等候通话，
要求中心管理电脑为其开锁。
◆ 具有每户独立密码开锁功能。
◆ 具有播放多媒体广告。
◆ 具有IC卡开锁功能。
◆ 故障动态检测与隔离保护功能。
◆ 可接门磁报警探头，门锁未关报警功能。
◆ RS485接口（扩展电梯联动）。
技术参数：
工作电压
DC12V
静态电流
≤250mA
动态电流
≤600mA
工作温度
-10℃～55℃
镜头规格
1/3〞CCD彩色
视频广角
92°
焦距
F=2.0
最低照度
0 LUX
显示屏
7″TFT 彩色液晶显示屏
分辨率
800X480
外形尺寸
230 X 452.5 X 58.5mm
安装尺寸
216 X 443 X 47.5mm

2.3.3 4.3寸欧式豪华门口机E8MK-V15J-FC
◆ 可主动呼叫本单元内任一住户分机等候通话，
要求住户为其开锁。
◆ 可呼叫控制中心管理电脑等候通话，
要求中心管理电脑为其开锁。
◆ 具有每户独立密码开锁功能。
◆ 具有IC卡开锁功能。
◆ 故障动态检测与隔离保护功能。
◆ 可接门磁报警探头，门锁未关报警功能。
◆ RS485接口（扩展电梯联动）。
◆ 多种颜色选择：土豪金、亮银色。
技术参数：
工作电压
DC12V
静态电流
≤100mA
动态电流
≤400mA
工作温度
-10℃～55℃
镜头规格
1/3〞CCD彩色
视频广角
92°
焦距
F=2.0
最低照度
0 LUX
显示屏
4.3″TFT 彩色液晶显示屏
分辨率
480X272
外形尺寸
250 X 190 X 72.5mm
安装尺寸
235 X 178 X 50mm

2.3.4 4.3寸彩色不锈钢门口机E8MK-V17-FC
◆ 可主动呼叫本单元内任一住户分机等候通话，
要求住户为其开锁。
◆ 可呼叫控制中心管理电脑等候通话，
要求中心管理电脑为其开锁。
◆ 具有每户独立密码开锁功能。
◆ 具有IC卡开锁功能。
◆ 故障动态检测与隔离保护功能。
◆ 可接门磁报警探头，门锁未关报警功能。
◆ RS485接口（扩展电梯联动）
技术参数：
工作电压
DC12V
静态电流
≤100mA
动态电流
≤400mA
工作温度
-10℃～55℃
镜头规格
1/3〞CCD彩色
视频广角
92°
焦距
F=2.0
最低照度
0 LUX
显示屏
4.3″TFT 彩色液晶显示屏
分辨率
480X272
外形尺寸
140 X 365 X 47.8mm
安装尺寸
120 X 343 X 38mm
2.4 室内分机
2.4.1 4.3寸分机 E8SN-G19-E
◆ 4.3寸TFT液晶显示屏。
◆ 呼叫、监视、通话、开锁功能。
◆ 支持小区信息查阅。
◆ 留影功能。
◆ 8路防区报警。
◆ 户户通功能。
◆ 多种颜色：白色、黑色
技术参数：
工作电压
DC12
显示屏
4.3″TFT 彩色液晶显示屏
分辨率
480X232
静态电流
≤150MA
动态电流
≤400MA
工作温度
-10℃～55℃
外形尺寸
182 X 110 X 21.5mm

2.4.2 7寸分机 E8SN-G10J-FZ
◆ 7寸TFT液晶显示，电阻触摸屏。
◆ 呼叫、监视、通话、开锁功能。
◆ 支持小区信息查阅。
◆ 留影留言功能。
◆ 8路防区报警。
◆ 户户通功能。
◆ 可扩展智能家居。
◆ 可扩展一键式呼梯功能。
◆ 支持手机APP联动。
◆ 支持6路数字摄像机（海康RSTP）。
◆ 多种颜色：土豪金、亮银色、黑色、钛色
技术参数：
工作电压
DC12
显示屏
7″TFT 彩色液晶显示屏
分辨率
800X480
静态电流
≤200MA
动态电流
≤500MA
工作温度
-10℃～55℃
外形尺寸
232 X 146 X 22mm

2.4.3 7寸分机 E8SN-G18-EZ
◆ 7寸TFT液晶显示，电阻触摸屏。
◆ 呼叫、监视、通话、开锁功能。
◆ 支持小区信息查阅。
◆ 留影功能。
◆ 8路防区报警。
◆ 户户通功能。
◆ 可扩展一键式呼梯功能。
◆ 多种颜色：白色、黑色
技术参数：
工作电压
DC12
显示屏
7″TFT 彩色液晶显示屏
分辨率
800X480
静态电流
≤150MA
动态电流
≤400MA
工作温度
-10℃～55℃
外形尺寸
210 X 140 X 20mm

2.4.4 10.1寸分机 E8SN-G16-CZS
◆ 10.1寸TFT液晶显示，电阻触摸屏。
◆ 呼叫、监视、通话、开锁功能。
◆ 支持小区信息查阅。
◆ 留影留言功能。
◆ 8路防区报警。
◆ 可视户户通功能。
◆ 可扩展智能家居。
◆ 支持手机APP联动。
技术参数：
工作电压
DC12
显示屏
10.1″TFT 彩色液晶显示屏
分辨率
1024X600
静态电流
≤200MA
动态电流
≤500MA
工作温度
-10℃～55℃
外形尺寸
276 X 186 X 28mm

三、 产品拓扑图、
3.1 联网系统示意图一

3.2 联网系统示意图二

四、 部分荣誉资质
4.1质检报告

4.2专利证书

“MEEYI美一对讲”先后获得国内外等14项专利证明，行业领先！
4.3荣誉证书

安防行业十大创新品牌 第1-5届100家诚信安防供应商30强
中国安防十大民族 年度最受关注十大安防企业
中国安防百强企业 中国安防产品质量调查“质量信得过品牌”
“中国智慧城市建设”推荐 “平安城市建设”推荐品牌
。。。。。

五、 部分案例

六、售后服务承诺
设备质保一年，保修日期从接收之日算起，在质保期间内，所有由非人为、非自然灾害或非不可抵抗力造成的设备损坏，由本公司免费维修。系统实行终身维护，在质保期限外的维护，只收取设备更换费用及设备返修费所需的费用。
1、 我司提供全天候技术支持。系统竣工后，本司人员对相关操作人员进行培训，培训内容与培训效果必须得到甲方认可，并作为验收的一项指标。
2、 系统应严格按照国家有关法规、规范组织施工。
3、 系统功能应达到设计要求。图像质量及安装工艺应达到公安部门有关验收标。
4、 各施工从业人员应严格遵守国家有关保密制度，系统的配置、布局等重要参数及相关图纸资料均属保密范围。免费为甲方提供设计方案及图纸。
5、 更为详细的保修条款可与甲方协商，尽可能满足甲方的要求。
