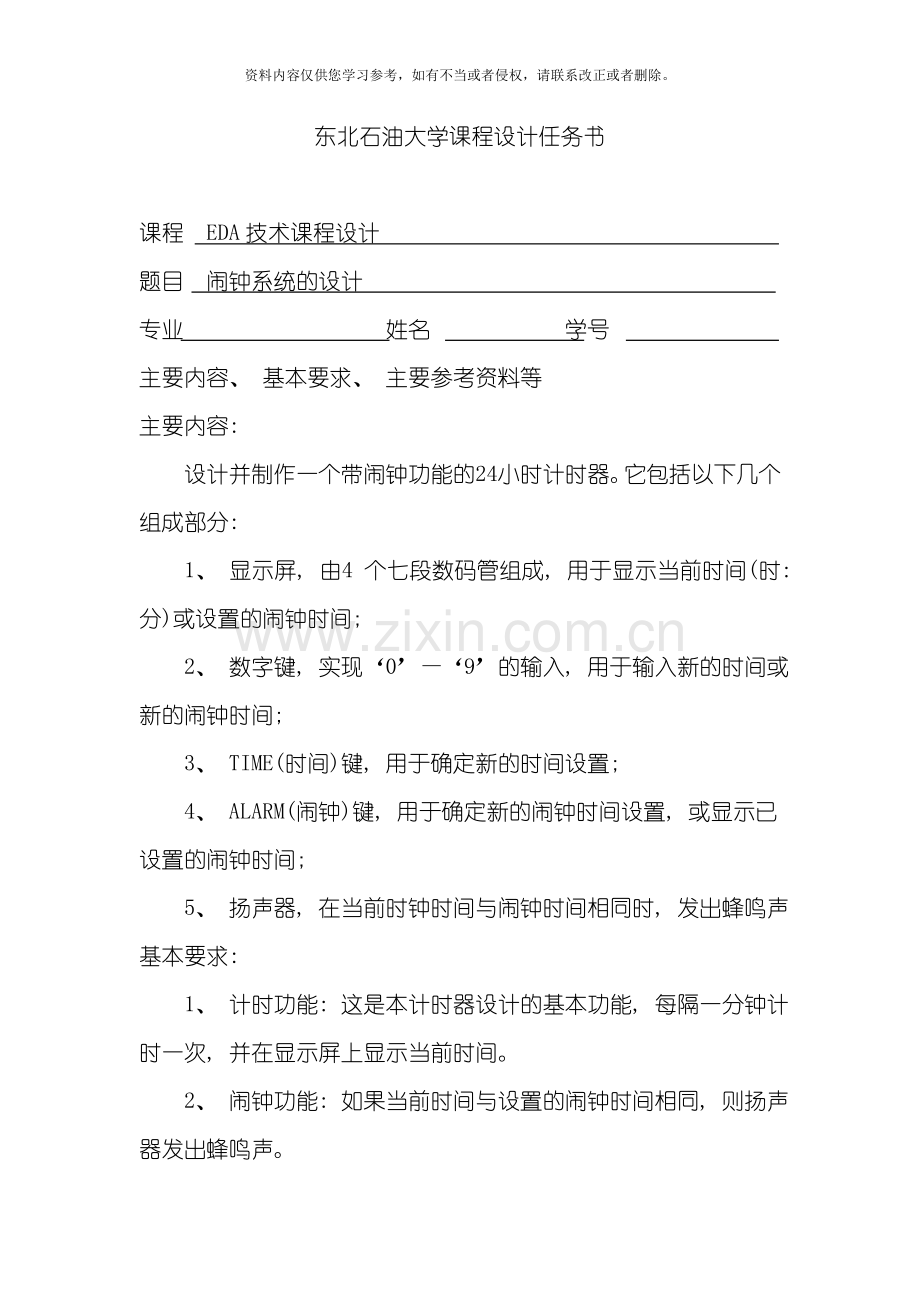

东北石油大学课程设计任务书

课程 EDA技术课程设计
题目 闹钟系统的设计
专业 姓名 学号
主要内容、 基本要求、 主要参考资料等
主要内容:
设计并制作一个带闹钟功能的24小时计时器。它包括以下几个组成部分:
1、 显示屏, 由4 个七段数码管组成, 用于显示当前时间(时: 分)或设置的闹钟时间;
2、 数字键, 实现‘0’—‘9’的输入, 用于输入新的时间或新的闹钟时间;
3、 TIME(时间)键, 用于确定新的时间设置;
4、 ALARM(闹钟)键, 用于确定新的闹钟时间设置, 或显示已设置的闹钟时间;
5、 扬声器, 在当前时钟时间与闹钟时间相同时, 发出蜂鸣声
基本要求:
1、 计时功能: 这是本计时器设计的基本功能, 每隔一分钟计时一次, 并在显示屏上显示当前时间。
2、 闹钟功能: 如果当前时间与设置的闹钟时间相同, 则扬声器发出蜂鸣声。

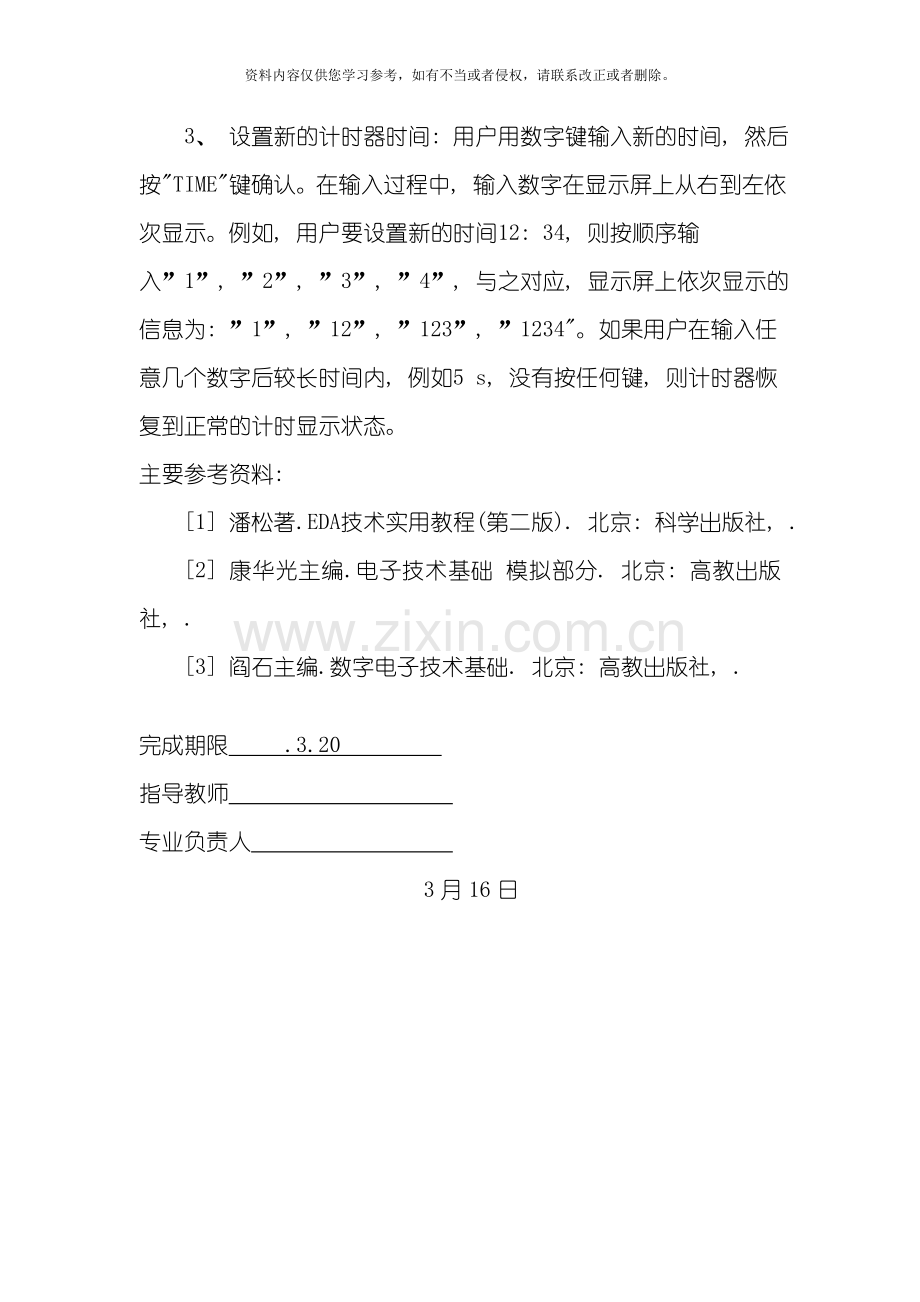

3、 设置新的计时器时间: 用户用数字键输入新的时间, 然后按"TIME"键确认。在输入过程中, 输入数字在显示屏上从右到左依次显示。例如, 用户要设置新的时间12: 34, 则按顺序输入”1”, ”2”, ”3”, ”4”, 与之对应, 显示屏上依次显示的信息为: ”1”, ”12”, ”123”, ”1234"。如果用户在输入任意几个数字后较长时间内, 例如5 s, 没有按任何键, 则计时器恢复到正常的计时显示状态。
主要参考资料:
[1] 潘松著.EDA技术实用教程(第二版). 北京: 科学出版社, .
[2] 康华光主编.电子技术基础 模拟部分. 北京: 高教出版社, .
[3] 阎石主编.数字电子技术基础. 北京: 高教出版社, .

完成期限 .3.20
指导教师
专业负责人
3月16日东北石油大学课程设计任务书

课程 EDA技术课程设计
题目 交通灯控制器
专业 姓名 学号
主要内容、 基本要求、 主要参考资料等

主要内容:
设计一个交通信号灯控制器, 由一条主干道和一条支干道汇合成十字路口, 在每个入口处设置红、 绿、 黄三色信号灯, 红灯亮禁止通行, 绿灯亮允许通行, 黄灯亮则给行驶中的车辆有时间停在禁行线外。

基本要求:
1、 红、 绿、 黄发光二极管作信号灯, 用传感器或逻辑开关作检测车辆是否到来的信号, 实验电路用逻辑开关代替。
2、 主干道处于常允许通行的状态, 支干道有车来时才允许通行。主干道亮绿灯时, 支干道亮红灯; 支干道亮绿灯时, 主干道亮红灯。
3、 主、 支干道均有车时, 两者交替允许通行, 主干道每次放行45秒, 支干道每次放行25秒, 设立45秒、 25秒计时、 显示电路, 选择1HZ时钟脉冲作为系统时钟。
4、 在每次由绿灯亮到红灯亮的转换过程中, 要亮5秒黄灯作为过渡, 使行驶中的车辆有时间停到禁行线外, 设立5秒计时、 显示电路。

主要参考资料:
[1] 潘松著.EDA技术实用教程(第二版). 北京: 科学出版社, .
[2] 康华光主编.电子技术基础 模拟部分. 北京: 高教出版社, .
[3] 阎石主编.数字电子技术基础. 北京: 高教出版社, .

完成期限 .3.20
指导教师
专业负责人
3月16日东北石油大学课程设计任务书

课程 EDA技术课程设计
题目 数字式竞赛抢答器
专业 姓名 学号
主要内容、 基本要求、 主要参考资料等

主要内容:
设计一个可容纳6组参赛的数字式抢答器, 当第一个人按下抢答按钮时, 其它组的按钮不起作用。当主持人按下”复位”按钮, 所有组的按键才可用。

基本要求:
1、 设计一个可容纳6组参赛的数字式抢答器, 每组设一个按钮, 供抢答使用。
2、 抢答器具有第一信号鉴别和锁存功能, 使除第一抢答者外的按钮不起作用。
3、 设置一个主持人”复位”按钮。
4、 主持人复位后, 开始抢答, 第一信号鉴别锁存电路得到信号后, 有指示灯显示抢答组别, 扬声器发出2-3秒的音响。
5、 设置一个计分电路, 每组开始预置100分, 由主持人记分, 答对一次加10分, 答错一次减10分。

主要参考资料:
[1] 潘松著.EDA技术实用教程(第二版). 北京: 科学出版社, .
[2] 康华光主编.电子技术基础 模拟部分. 北京: 高教出版社, .
[3] 阎石主编.数字电子技术基础. 北京: 高教出版社, .

完成期限 .3.20
指导教师
专业负责人
3月16日东北石油大学课程设计任务书

课程 EDA技术课程设计
题目 电子密码锁
专业 姓名 学号
主要内容、 基本要求、 主要参考资料等
主要内容:
设计一个密码锁的控制电路, 第一个按钮触动后的5秒内若未将锁打开, 则电路自动复位并进入自锁状态, 当输入正确代码时, 输出开锁信号以推动执行机构工作。

基本要求:
1、 设计一个密码锁的控制电路, 当输入正确代码时, 输出开锁信号以推动执行机构工作, 用红灯亮、 绿灯熄灭表示关锁, 用绿灯亮、 红灯熄灭表示开锁;
2、 在锁的控制电路中储存一个能够修改的4位代码, 当开锁按钮开关( 设置成8位, 其中实际有效为4位, 其余为虚设) 的输入代码等于储存代码时, 开锁;
3、 从第一个按钮触动后的5秒内若未将锁打开, 则电路自动复位并进入自锁状态, 使之无法再打开, 并由扬声器发出持续20秒的报警信号, 并输出一个信号推动LED不断闪烁。

主要参考资料:
[1] 潘松著.EDA技术实用教程(第二版). 北京: 科学出版社, .
[2] 康华光主编.电子技术基础 模拟部分. 北京: 高教出版社, .
[3] 阎石主编.数字电子技术基础. 北京: 高教出版社, .

完成期限 .3.20
指导教师
专业负责人
3月16日东北石油大学课程设计任务书

课程 EDA技术课程设计
题目 数字频率计
专业 姓名 学号
主要内容、 基本要求、 主要参考资料等

主要内容:
数字频率计是直接用十进制数字来显示被测信号频率的一种测量装置。它在测量其它物理量如转速、 振动频率等方面获得广泛应用。本课程设计主要是完成一个频率范围是0~999999Hz的能测量方波信号的频率的频率计的设计。

基本要求:
1、 设计一个能测量方波信号的频率的频率计。
2、 测量的频率范围是0~999999Hz。
3、 结果用十进制数显示。

主要参考资料:
[1] 潘松著.EDA技术实用教程(第二版). 北京: 科学出版社, .
[2] 康华光主编.电子技术基础 模拟部分. 北京: 高教出版社, .
[3] 阎石主编.数字电子技术基础. 北京: 高教出版社, .

完成期限 .3.20
指导教师
专业负责人
3月16日东北石油大学课程设计任务书

课程 EDA技术课程设计
题目 脉冲按键电话显示器
专业 姓名 学号
主要内容、 基本要求、 主要参考资料等
主要内容:
设计一个准确地反映按键数字具有8位显示的电话按键显示器, 该电话显示器要求具有重拨的功能, 当按下重拨键时, 能够显示最后一次输入的电话号码。

基本要求:
1、 设计一个具有8位显示的电话按键显示器;
2、 能准确地反映按键数字;
3、 显示器显示从低位向高位前移, 逐位显示按键数字, 最低位为当前输入位;
4、 设置一个”重拨”键, 按下此键, 能显示最后一次输入的电话号码;
5、 挂机2秒后或按熄灭按键, 熄灭显示器显示。

主要参考资料:
[1] 潘松著.EDA技术实用教程(第二版). 北京: 科学出版社, .
[2] 康华光主编.电子技术基础 模拟部分. 北京: 高教出版社, .
[3] 阎石主编.数字电子技术基础. 北京: 高教出版社, .

完成期限 .3.20
指导教师
专业负责人
3月16日东北石油大学课程设计任务书

课程 EDA技术课程设计
题目 出租车自动计费系统
专业 姓名 学号
主要内容、 基本要求、 主要参考资料等
主要内容:
设计一个最大量程为99.99元的出租车自动计费, 计费器具有行车里程计费、 等候时间计费及起价三部分功能, 并用数码管显示车费的数目。

基本要求:
1、 设计一个出租车自动计费器, 具有行车里程计费、 等候时间计费、 及起价三部分, 用四位数码管显示总金额, 最大值为99.99元;
2、 行车里程单价1元/公里, 等候时间单价0.5元/10分钟, 起价3元( 3公里起价) 均能经过人工输入。
3、 行车里程的计费电路将汽车行驶的里程数转换成与之成正比的脉冲数, 然后由计数译码电路转换成收费金额, 实验中以一个脉冲模拟汽车前进十米, 则每100个脉冲表示1公里, 然后用BCD码比例乘法器将里程脉冲乘以每公里单价的比例系数, 比例系数可由开关预置。例如单价是1.0元/公里, 则脉冲当量为0.01元/脉冲。
4、 用LED显示行驶公里数, 两个数码管显示收费金额。

主要参考资料:
[1] 潘松著.EDA技术实用教程(第二版). 北京: 科学出版社, .
[2] 康华光主编.电子技术基础 模拟部分. 北京: 高教出版社, .
[3] 阎石主编.数字电子技术基础. 北京: 高教出版社, .

完成期限 .3.20
指导教师
专业负责人
3月16日东北石油大学课程设计任务书

课程 EDA技术课程设计
题目 乒乓球比赛游戏机
专业 姓名 学号
主要内容、 基本要求、 主要参考资料等
主要内容:
设计一个乒乓球游戏机, 比赛由甲乙双方和裁判3人构成, 能模拟比赛的基本过程和规则并能自动裁判和记分。

基本要求:
1、 设计一个由甲、 乙双方参赛, 有裁判的3人乒乓球游戏机。
2、 用8个(或更多个)LED排成一条直线, 以中点为界, 两边各代表参赛双方的位置, 其中一只点亮的LED指示球的当前位置, 点亮的LED依此从左到右, 或从右到左, 其移动的速度应能调节。
3、 当”球”(点亮的那只LED)运动到某方的最后一位时, 参赛者应能果断地按下位于自己一方的按钮开关, 即表示启动球拍击球。若击中, 则球向相反方向移动; 若未击中, 则对方得1分。一方得分时, 电路自动响铃3秒, 这期间发球无效, 等铃声停止后方能继续比赛。
4、 设置自动记分电路, 甲、 乙双方各用2位数码管进行记分显示, 每计满21分为1局。
5、 甲、 乙双方各设一个发光二极管, 表示拥有发球权, 每隔5次自动交换发球权, 拥有发球权的一方发球才有效。

主要参考资料:
[1] 潘松著.EDA技术实用教程(第二版). 北京: 科学出版社, .
[2] 康华光主编.电子技术基础 模拟部分. 北京: 高教出版社, .
[3] 阎石主编.数字电子技术基础. 北京: 高教出版社, .

完成期限 .3.20
指导教师
专业负责人
3月16日
东北石油大学课程设计任务书

课程 EDA技术课程设计
题目 拔河游戏机
专业 姓名 学号
主要内容、 基本要求、 主要参考资料等
主要内容:
电子拔河游戏机是一种能容纳甲乙双方参赛游戏电路。由一排发光二极管表示拔河的”电子绳”。由甲乙双方经过按纽开关使发光二极管向一方的终点延伸, 当延伸到某方的最后一个发光二极管时, 则该方获胜, 连续比赛多局以定胜负。

基本要求:
1、 设计一个能进行拔河游戏的电路。
2、 电路使用9个发光二极管, 开机后只有中间一个发亮, 此即拔河的中心点。
3、 游戏双方各持一个按钮, 迅速地、 不断地按动, 产生脉冲, 谁按得快, 亮点就向谁的方向移动, 每按一次, 亮点移动一次。
4、 亮点移到任一方终端二极管时, 这一方就获胜, 此时双方按钮均无作用, 输出保持, 只有复位后才使亮点恢复到中心。
5、 用数码管显示获胜者的盘数。

主要参考资料:
[1] 潘松著.EDA技术实用教程(第二版). 北京: 科学出版社, .
[2] 康华光主编.电子技术基础 模拟部分. 北京: 高教出版社, .
[3] 阎石主编.数字电子技术基础. 北京: 高教出版社, .

完成期限 .3.20
指导教师
专业负责人
3月16日东北石油大学课程设计任务书

课程 EDA技术课程设计
题目 洗衣机控制器
专业 姓名 学号
主要内容、 基本要求、 主要参考资料等
主要内容:
设计一个洗衣机控制器, 要求洗衣机有正转、 反转、 暂停三种状态。设定洗衣机的工作时间, 要洗衣机在工作时间内完成: 定时启动®正转20秒®暂停10秒®反转20秒®暂停10秒®定时未到回到”正转20秒®暂停10秒®……”, 定时到则停止, 同时发出提示音。

基本要求:
1、 设计一个电子定时器, 控制洗衣机作如下运转: 定时启动®正转20秒®暂停10秒®反转20秒®暂停10秒®定时未到回到”正转20秒®暂停10秒®……”, 定时到则停止;
2、 若定时到, 则停机发出音响信号;
3、 用两个数码管显示洗涤的预置时间( 分钟数) , 按倒计时方式对洗涤过程作计时显示, 直到时间到停机; 洗涤过程由”开始”信号开始;
4、 三只LED灯表示”正转”、 ”反转”、 ”暂停”三个状态。

主要参考资料:
[1] 潘松著.EDA技术实用教程(第二版). 北京: 科学出版社, .
[2] 康华光主编.电子技术基础 模拟部分. 北京: 高教出版社, .
[3] 阎石主编.数字电子技术基础. 北京: 高教出版社, .

完成期限 .3.20
指导教师
专业负责人
3月16日
