2023年排水管道顶管工程全套工序报验资料检测资料及竣工验收资料.doc

排水管道、顶管工程全套工序报验资料、检测资料及竣工验收资料

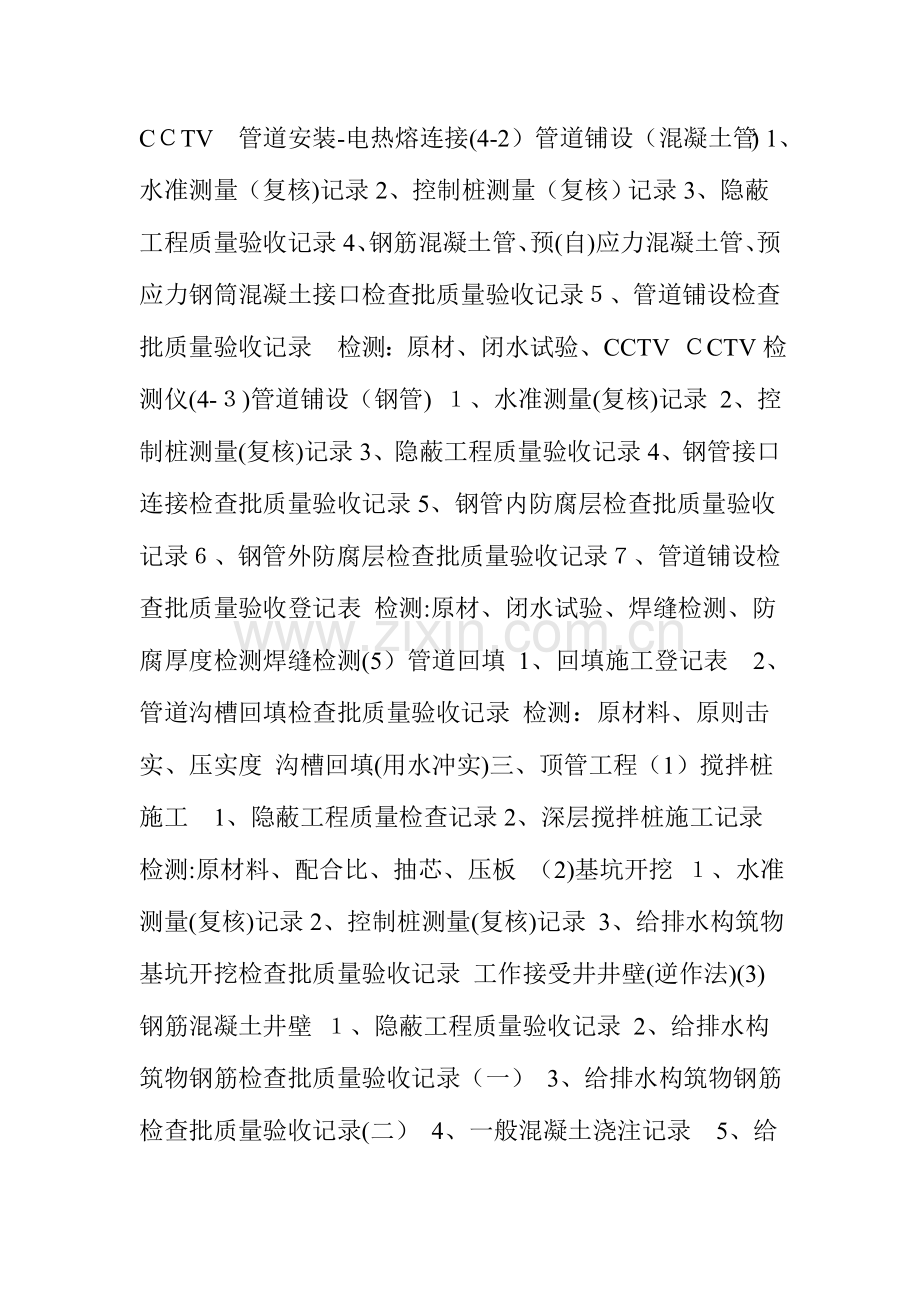

　 管道安装一、 明挖管段工程（1) 沟槽开挖 1、 水准测量（复核)记录 2、 控制桩测量(复核)记录 3、 沟槽支护检查批质量验收记录 ４、 沟槽开挖与地基处理检查批质量检查记录检测:地基承载力（按设计规定）沟槽开挖（2－1）碎石砂管道垫层 1、水准测量（复核)记录　2、隐蔽工程质量验收记录　3、管道基础检查批质量验收记录 检测:原材料、原则击实、压实度(２-2）混凝土管道基础 1、水准测量(复核)记录 2、一般混凝土浇注记录 3、隐蔽工程质量验收记录 4、管道基础检查批质量验收记录 检测：试件（3-1)检查井基础（素混凝土） 1、水准测量(复核)记录 2、一般混凝土浇注记录 3、隐蔽工程质量验收记录 检测：试件 （3-2）检查井（砌体构造)　1、水准测量(复核）记录 2、隐蔽工程质量验收记录　3、井室检查批质量验收记录 检测：原材、砂浆配合比、砂浆试件 （4-1)管道铺设（化学建材管)　1、水准测量(复核)记录 ２、控制桩测量(复核)记录　3、隐蔽工程质量验收记录 4、化学建材管接口连接检查批质量验收记录 5、管道铺设检查批质量验收记录 　检测:原材、闭水试验、CＣTV　管道安装-电热熔连接(4-2）管道铺设（混凝土管) 1、水准测量（复核)记录2、控制桩测量（复核）记录3、隐蔽工程质量验收记录4、钢筋混凝土管、预(自)应力混凝土管、预应力钢筒混凝土接口检查批质量验收记录５、管道铺设检查批质量验收记录　检测：原材、闭水试验、CCTV ＣCTV检测仪(4-３)管道铺设（钢管) １、水准测量(复核)记录 2、控制桩测量(复核)记录3、隐蔽工程质量验收记录4、钢管接口连接检查批质量验收记录5、钢管内防腐层检查批质量验收记录６、钢管外防腐层检查批质量验收记录７、管道铺设检查批质量验收登记表 检测:原材、闭水试验、焊缝检测、防腐厚度检测焊缝检测(5）管道回填 1、回填施工登记表　2、管道沟槽回填检查批质量验收记录 检测：原材料、原则击实、压实度 沟槽回填(用水冲实)三、顶管工程（1）搅拌桩施工　1、隐蔽工程质量检查记录2、深层搅拌桩施工记录 检测:原材料、配合比、抽芯、压板 （2)基坑开挖 １、水准测量(复核)记录2、控制桩测量(复核)记录 3、给排水构筑物基坑开挖检查批质量验收记录 工作接受井井壁(逆作法)(3)钢筋混凝土井壁 １、隐蔽工程质量验收记录 2、给排水构筑物钢筋检查批质量验收记录（一） 3、给排水构筑物钢筋检查批质量验收记录(二） 4、一般混凝土浇注记录　5、给排水构筑物现浇混凝土检查批质量验收记录 6、给排水构筑物模板检查批质量验收记录检测：试件　（抗压、抗渗--按图纸规定与否留置)井壁施工（逆作法)（4）封底 1、水准测量(复核)记录 2、一般混凝土浇注记录 ３、隐蔽工程质量验收记录 4、给排水构筑物沉井下沉及封底检查批质量验收记录 检测：试件 底板　(5)钢筋混凝土底板 1、水准测量（复核)记录2、隐蔽工程质量验收记录 3、给排水构筑物钢筋检查批质量验收记录(一）　4、给排水构筑物钢筋检查批质量验收记录(二) 5、一般混凝土浇注记录 6、给排水构筑物现浇混凝土检查批质量验收记录检测:试件 (抗压、抗渗--按图纸规定与否留置）（6）顶管顶进　１、水准测量(复核)记录 １、控制桩测量（复核)记录 2、隐蔽工程质量验收记录３、顶管工程顶进记录4、钢筋混凝土管、预(自）应力混凝土管、预应力钢筒混凝土接口检查批质量验收记录　5、顶管管道检查批质量验收记录(一)６、顶管管道检查批质量验收记录(二） 检测：原材、闭水试验、CCTV 顶管顶进(5)钢筋混凝土盖板 1、水准测量(复核)记录 2、隐蔽工程质量验收记录 3、给排水构筑物钢筋检查批质量验收记录(一） 4、给排水构筑物钢筋检查批质量验收记录(二）　5、一般混凝土浇注记录 6、给排水构筑物现浇混凝土检查批质量验收记录 7、给排水构筑物模板检查批质量验收记录 检测:试件　(抗压、抗渗--按图纸规定与否留置)(6)基坑回填　1、回填施工登记表 ２、给排水构筑物基坑回填检查批质量验收记录检测:原材料、原则击实、压实度 五、工程竣工后有关汇总验收（一)、分部分项验收１、分部工程检查汇总表 2、分项工程质量验收记录 3、分部（子分部)工程质量验收记录　(二)、有关试验汇报汇总评估 １、压实度检查汇总表　2、试验汇总表 ３、混凝土或砂浆试块留置状况及强度检查汇总表 4、混凝土试块抗压强度检查评估表 ５、砌筑砂浆试块抗压强度检查评估表 竣工验收资料检查(三）、竣工验收1、工程质量验收计划书2、质量评估汇报３、给水排水管道工程外观质量检查记录４、给水排水管道工程实体质量检查记录5、单位（子单位）工程质量控制资料核查记录6、给水排水管道工程安全和功能检查资料核查及重要功能抽查记录7、勘察文献质量检查汇报8、设计文献质量检查汇报９、单位工程施工安全评价书1０、市政基础设施工程质量保修书11、单位(子单位)工程质量竣工验收记录12、工程竣工验收汇报１3、竣工验收立案表14、建设工程档案验收合格证15、竣工汇报16、施工总结
