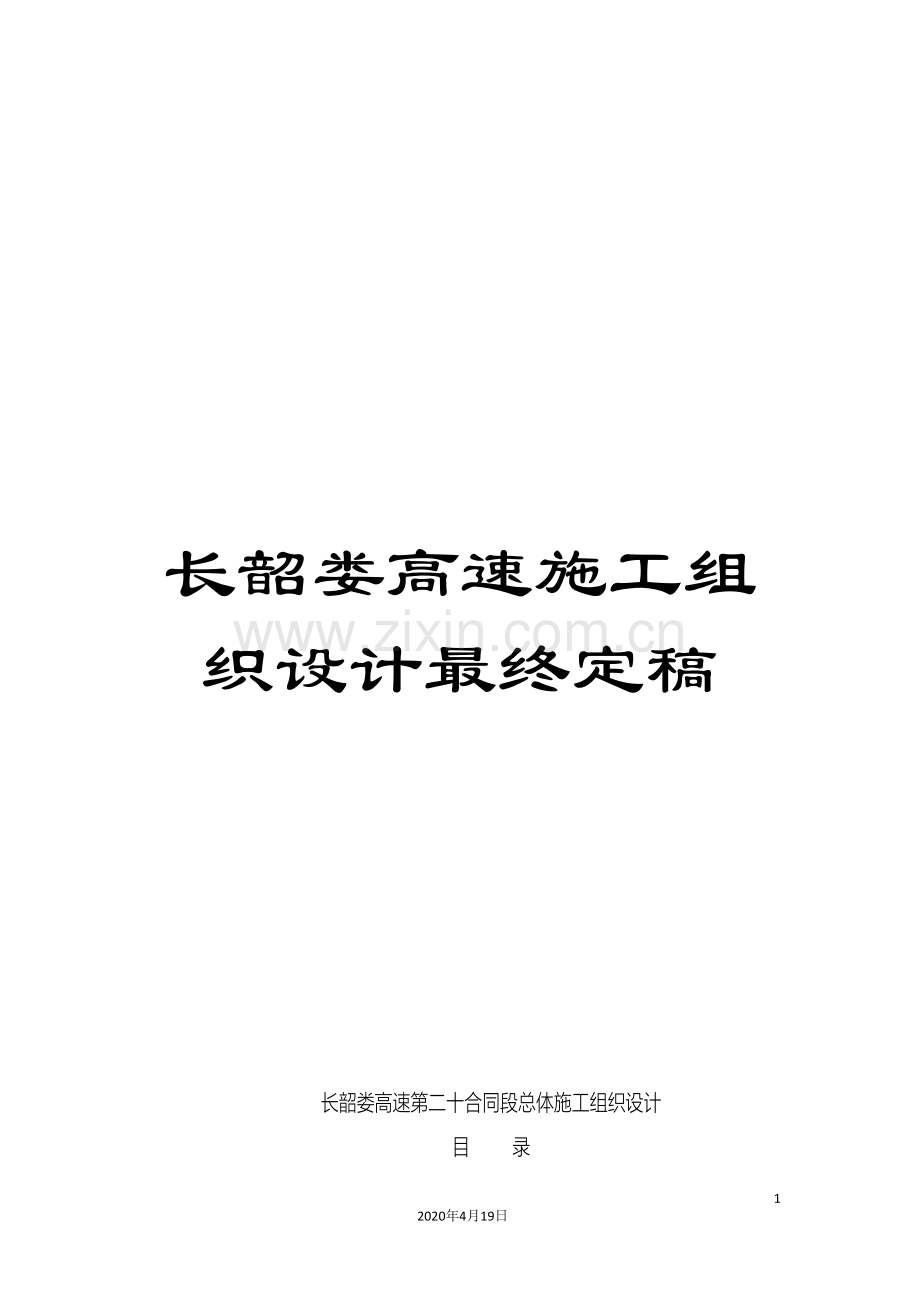

长韶娄高速施工组织设计最终定稿.doc

长韶娄高速施工组织设计最终定稿

208
2020年4月19日
文档仅供参考，不当之处，请联系改正。

长韶娄高速第二十合同段总体施工组织设计

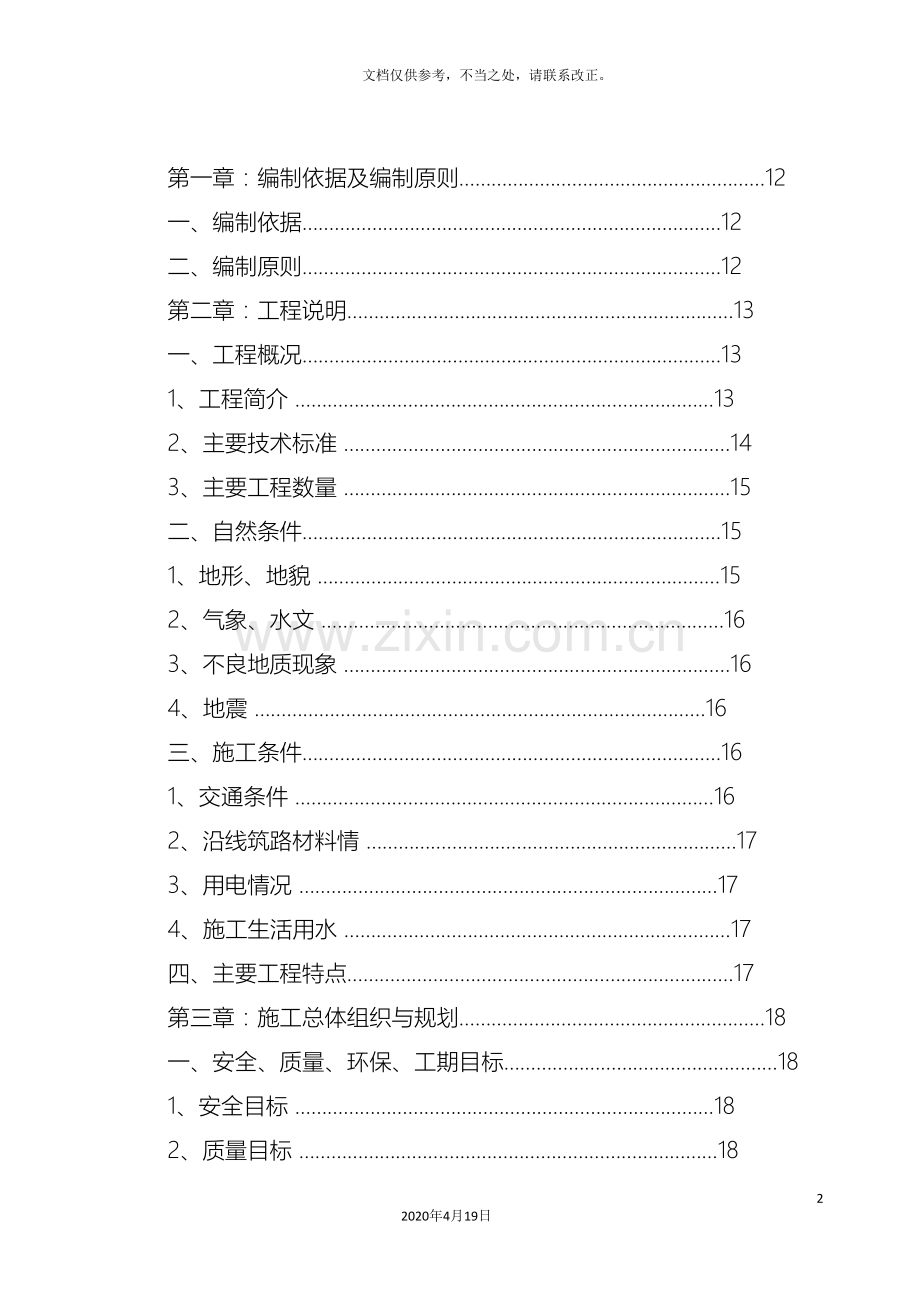

目 录

第一章：编制依据及编制原则…………………………………………………12
一、编制依据……………………………………………………………………12
二、编制原则……………………………………………………………………12
第二章：工程说明………………………………………………………………13
一、工程概况……………………………………………………………………13
1、工程简介 ……………………………………………………………………13
2、主要技术标准 ………………………………………………………………14
3、主要工程数量 ………………………………………………………………15
二、自然条件……………………………………………………………………15
1、地形、地貌 …………………………………………………………………15
2、气象、水文 …………………………………………………………………16
3、不良地质现象 ………………………………………………………………16
4、地震 …………………………………………………………………………16
三、施工条件……………………………………………………………………16
1、交通条件 ……………………………………………………………………16
2、沿线筑路材料情 ……………………………………………………………17
3、用电情况 ……………………………………………………………………17
4、施工生活用水 ………………………………………………………………17
四、主要工程特点………………………………………………………………17
第三章：施工总体组织与规划…………………………………………………18
一、安全、质量、环保、工期目标……………………………………………18
1、安全目标 ……………………………………………………………………18
2、质量目标 ……………………………………………………………………18
3、文明施工、环保目 …………………………………………………………18
4、工期目标 ……………………………………………………………………18
二、施工准备情况………………………………………………………………18
1、内业准备 ……………………………………………………………………18
2、外业准备 ……………………………………………………………………19
三、临建工程和施工场地布置…………………………………………………21
1、承包人驻地建设 ……………………………………………………………21
2、临时工程 ……………………………………………………………………21
3、施工便道施工详细方案 ……………………………………………………22
4、施工通讯 ……………………………………………………………………24
5、取弃土场 ……………………………………………………………………24
四、施工组织机构………………………………………………………………25
五、施工单元划分和施工队伍安排……………………………………………26
六、资源配置计划………………………………………………………………28
1、劳动力计划 …………………………………………………………………28
2、原材料计划 …………………………………………………………………29
3、主要施工机械及测试仪器设备配置 ………………………………………29
四、工期、施工总体进度及 产值计划…………………………… 29
第四章：主要工程项目的施工方案、施工方法………………………………33
一、路基土石方工程……………………………………………………………33
1、工程概述 ……………………………………………………………………33
2、总体施工组织与安排 ………………………………………………………33
3、工程特点 ……………………………………………………………………34
4、关键工程施工组织及施工进度计划 ………………………………………34
4.1、清淤覆盖施工 ……………………………………………………………34
4.2、软土路基处理 ……………………………………………………………34
4.3、路基土石方 ………………………………………………………………34
4.4、路床及路基精加工 ………………………………………………………35
4.5、台背回填 …………………………………………………………………35
5、分项工程施工方案、施工方法 ……………………………………………35
5.1、土方路堑施工 ……………………………………………………………35
5.2、石方路堑施工 ……………………………………………………………36
5.3、路基填方施工 ……………………………………………………………43
5.3.1、试验路段施工 …………………………………………………………43
5.3.2、填土路堤施工 …………………………………………………………45
5.3.3、填石路堤施工 …………………………………………………………46
5.3.4、土石混填路堤施工 ……………………………………………………47
5.4、特殊路基施工 ……………………………………………………………47
5.4.1、软土路基处理施工 ……………………………………………………47
5.4.2、半填半挖地段施工 ……………………………………………………48
5.4.2.1、横向半填半挖地段施工 ……………………………………………49
5.4.2.2、纵向填挖交界地段施工 ……………………………………………49
5.4.3、高填方路堤施工 ………………………………………………………50
5.4.4、深挖路堑施工 …………………………………………………………51
5.4.5、岩溶的处理施工 ………………………………………………………52
5.5、路床施工、路基改良土施工 ……………………………………………52
5.6、台背回填施工 ……………………………………………………………55
二、桥梁工程……………………………………………………………………56
1、工程概况 ……………………………………………………………………56
2、工程特点和总体方案、方法 ………………………………………………57
3、工程地质情况 ………………………………………………………………58
4、总体施工进度与安排 ………………………………………………………58
5、分部分项工程组织及施工进度计划 ………………………………………58
桥梁详细施工计划 ……………………………………………………………59
龙塘互通施工顺序及时间安排…………………………………………………62
互通区四个匝道桥施工控制 …………………………………………………67
6、施工方案及方法 ……………………………………………………………68
6.1、各分项工程施工工艺框图 ………………………………………………68
6.2、分项工程施工方案和方法 ………………………………………………68
6.2.1、基础施工 ………………………………………………………………68
6.2.1.1、人工挖孔灌注桩施工 ………………………………………………69
6.2.1.2、钻孔灌注桩施工 ……………………………………………………73
6.2.1.3、扩大基础施工 ………………………………………………………76
6.2.1.4、基础施工安全生产及方案 …………………………………………76
6.2.2、承台、系梁施工 ………………………………………………………85
6.2.2.1、概况 …………………………………………………………………85
6.2.2.2、承台施工实施方案 …………………………………………………85
6.2.2.3、桩顶系梁施工实施方案 ……………………………………………87
6.2.2.4、墩间中系梁施工实施方案 …………………………………………89
6.2.3、墩(台)身施工 …………………………………………………………89
6.2.3.1、墩柱施工 ……………………………………………………………89
6.2.3.2、柱式桥台施工 ………………………………………………………91
6.2.3.3、肋板式桥台施工 ……………………………………………………93
6.2.4、盖梁、台帽施工 ………………………………………………………94
6.2.4.1、盖梁施工 ……………………………………………………………94
6.2.4.2、台帽施工 ……………………………………………………………95
6.2.4.3、高空作业安全生产措施及方案 ……………………………………95
6.2.5、梁体预制施工 …………………………………………………………97
6.2.5.1、工程概况 ……………………………………………………………97
6.2.5.2、预制场施工 …………………………………………………………98
6.2.5.3、空心板预制施工 …………………………………………………100
6.2.5.4、移梁存放 ………………………………………………………… 105
6.2.5.5、空心板安装…………………………………………………………107
6.2.5.6、预应力砼空心板先简支后连续刚构（空心板现浇部分）………109
6.2.6、现浇箱梁施工…………………………………………………………110
6.2.6.1、支架搭设及预压……………………………………………………110
6.2.6.2、支座安装……………………………………………………………120
6.2.6.3、模板施工……………………………………………………………120
6.2.6.4、钢筋加工及安装……………………………………………………120
6.2.6.5、预应力钢丝束管道安装……………………………………………121
6.2.6.6、钢绞线下料、编束和穿束…………………………………………121
6.2.6.7、箱梁砼施工…………………………………………………………122
6.2.6.8、预压力张拉…………………………………………………………123
6.2.6.9、压浆及封锚…………………………………………………………124
6.2.7、桥面系施工……………………………………………………………124
6.2.7.1、预应力砼空心板先简支后连续结构桥面系施工…………………124
6.2.7.2、现浇箱梁结构桥面系施工…………………………………………126
6.2.8、附属工程施工…………………………………………………………126
三、通道与涵洞工程 …………………………………………………………126
1、工程概况 …………………………………………………………………126
2、施工组织与安排……………………………………………………………127
3、施工进度计划………………………………………………………………127
4、施工方案与方法……………………………………………………………127
四、路基防护工程 ……………………………………………………………129
1、工程概况 …………………………………………………………………129
2、施工组织与安排……………………………………………………………129
3、施工进度与计划……………………………………………………………130
4、施工方案与方法……………………………………………………………130
4.1、植物防护…………………………………………………………………130
4.2、工程防护…………………………………………………………………130
4.3、挡土墙防护 ……………………………………………………………131
4.4、钢筋砼方格锚杆+拱形骨架植草护坡 …………………………………131
五、路基排水工程 ……………………………………………………………135
1、工程概况……………………………………………………………………135
2、施工组织与安排……………………………………………………………135
3、施工进度计划 ……………………………………………………………135
4、施工方案与方法 …………………………………………………………135
六、天桥………………………………………………………………………136
七、路面底基层………………………………………………………………136
1、工程概况 …………………………………………………………………136
2、拌合场建设 ………………………………………………………………136
3、铺筑试验路段 ……………………………………………………………136
4、施工进度计划 ……………………………………………………………137
5、施工方案与方法 …………………………………………………………137
第5章：总体工程及各分项工程的施工顺序………………………………139
一、总体施工方案和方法……………………………………………………139
二、各分项工程施工顺序……………………………………………………139
第6章：工程质量和工期保证措施…………………………………………142
一、工程质量保证措施………………………………………………………142
1、质量方针、目标 …………………………………………………………142
1.1、质量方针 ………………………………………………………………142
1.2、质量目标 ………………………………………………………………142
2、质量保证体系、质量管理组织机构 ……………………………………142
3、确保承诺质量目标的管理措施 …………………………………………143
4、工程质量管理奖罚制度 …………………………………………………146
5、与业主配合，共同创立优质工程 ………………………………………146
6、正确处理进度和质量的关系 ……………………………………………147
7、克服各种质量通量通病的技术措施 ……………………………………147
二、工期保证措施……………………………………………………………148
1、工期保证方案 ……………………………………………………………149
2、工期保证组织机构与体系…………………………………………………149
3、工期保证的管理措施………………………………………………………149
4、劳动力保障措施 …………………………………………………………150
5、机械设备、资金保障措施…………………………………………………151
6、施工、生活、后勤保障措施………………………………………………151
7、重点、关键或难点工程工期保障措施……………………………………152
第七章：冬季和雨季施工安排 ………………………………………………153
一、冬季施工安排 ……………………………………………………………153
二、雨季、洪水季节施工安排 ………………………………………………153
三、春节、农忙季节的工作安排 ……………………………………………154
第八章：安全保证措施 ………………………………………………………155
一、安全方针、目标 …………………………………………………………155
二、安全管理组织机构与安全保证体系 ……………………………………155
1、安全管理组织机构…………………………………………………………155
2、安全保证体系………………………………………………………………156
3、安全生产综合性保证措施…………………………………………………156
第九章：环境保护及水土保持措施 …………………………………………164
一、环境保护及水土保持管理体系 …………………………………………164
二、环境保护及水土保持措施 ………………………………………………164
第十章：文明施工、文物保护保证体及保证措施 …………………………167
一、标准化工地建设及文明施工 ……………………………………………167
二、文物保护 …………………………………………………………………170
第十一章：项目风险预测与防范、事故应急预案、救援演练方案 ………171
一、应急计划的建立 …………………………………………………………171
二、应急救援预案 ……………………………………………………………173
第十二章：其它应该说明的事项 ……………………………………………175
一、资金需求计划及保证措施 ………………………………………………175
二、廉政建设 …………………………………………………………………175
三、计算机网络化信息管理 …………………………………………………176
四、缺陷责任期对工程的修复及维护方案 …………………………………176

附图、附表：
附图1：项目部平面布置图 …………………………………………………178
附表2：临时用地计划表 ……………………………………………………179
附图3：1#拌合场平面布置图 ………………………………………………180
附图4：2#拌合场平面布置图 ………………………………………………181
附图5：项目经理部组织机构祥图 …………………………………………182
附表6：当前主要进场人员表 ………………………………………………183
附表7：主要材料使用计划表 ………………………………………………184
附表8：主要机械使用计划表 ………………………………………………185
附表9：主要材料试验、测量、质检仪器设备表 …………………………186
附图10：第二十合同段施工进度计划网络图………………………………192
附图11-1：第二十合同段施工进度计划横道图……………………………193
附图11-2：椿树坪大桥施工进度计划横道图………………………………194
附图11-3：大唐湾中桥施工进度计划横道图………………………………195
附图11-4：观音庙中桥施工进度计划横道图………………………………196
附图11-5：椿树坪通道桥施工进度计划横道图……………………………197
附图11-6：二广跨线桥施工进度计划横道图………………………………198
附图11-7：龙塘互通A匝道桥施工进度计划横道图………………………199
附图11-8：龙塘互通B匝道桥施工进度计划横道图………………………200
附图11-9：龙塘互通C匝道桥施工进度计划横道图………………………201
附图11-10：龙塘互通D匝道桥施工进度计划横道图 ……………………202
附图11-11：K122+187车行天桥施工进度计划横道图 ……………………203
附图11-12：第二十合同段通涵施工进度计划横道图 ……………………204
附表12：第二十合同段资金需求计划表……………………………………206
附图13：石方爆破作业施工工艺框图………………………………………207
附图14：路基填筑施工工艺框图……………………………………………208
附图15：软土路基施工工艺框图……………………………………………209
附图16：深挖路堑施工工艺框图……………………………………………210
附图17：台背回填施工工艺框图……………………………………………211
附图18：人工挖孔桩施工工艺框图…………………………………………212
附图19：钻孔灌注桩施工工艺框图…………………………………………213
附图20：系梁施工工艺框图…………………………………………………214
附图21：墩柱、肋板施工工艺框图…………………………………………215
附图22：盖梁施工工艺框图…………………………………………………216
附图23：空心板预制施工工艺框图…………………………………………217
附图24：后张法预应力施工工艺框图………………………………………218
附图25：满堂支架箱梁施工工艺框图………………………………………219
附图26：圆管涵施工工艺框图………………………………………………220
附图27：盖板涵、通道施工工艺框图………………………………………221
附图28：浆砌片石、块石挡墙及护坡、水沟施工工艺框图………………222
附图29：水泥稳定基层施工工艺框图………………………………………223
附图30：质量保证体系框图…………………………………………………224
附图31：工程施工进度保证体系框图………………………………………225
附图32：安全生产保证体系框图……………………………………………226
附图33：环境保护保证体系框图……………………………………………227
附图34：路基土石方调配图…………………………………………………228

第一章 编制依据及编制原则

一、编制依据
1、湖南省长沙至韶山至娄底高速公路施工投标文件、合同、施工图。
2、国家、行业及地方相关的规范、标准、规程和规则。
3、施工现场及其周围环境进行调查所掌握的相关资料。
4、我公司建设同类工程的施工经验、施工能力及科技成果。
5、国家、当地政府及业主在施工安全、文明施工、水土保持、环境保护和土地租用等方面有关的法律、规定。
二、编制原则
1、满足业主的工期要求。将完全按照《长沙至韶山至娄底第二十标合同段施工总承包合同》中业主对工期的要求，统筹安排，科学管理，利用网络技术，制定科学合理、严密的施工组织计划，搞好工序衔接，以达均衡生产，优质、高效地组织施工，确保合同工期。
2、科学合理的配置资源，均衡生产，缩短工期。
3、强化质量管理，确保工程创优；强化现场管理，控制工程成本；强化安全管理，杜绝伤亡事故；强化协调管理，确保施工工期。
4、做好环境保护和水土保持工作，严格控制施工噪声、扬尘，处理好污水、弃碴、弃土。搞好文明施工，尊重当地民族习惯和风土民情。做好施工期的安全管理，确保施工人员及周围群众安全。
5、严格落实业主管理要求，与业主要求管理体系相匹配，建立工程质量、安全、工期、投资效益、环境保护和技术创新六大要素的制度管理、人员配备、现场管理、过程控制标准化管理体系，在本合同段建设中全面实施标准化管理。妥善处理质量、安全、工期、成本之间的对立统一关系，确保创“长韶娄高速公路”安全标准工地和优质工程。
6、综合考虑各施工作业面的施工条件及各专业工程的施工特点，合理安排施工顺序，实现整体推进，均衡生产。
7、突出重点项目和关键工序的控制，保证重点的同时突破工程的难点，对整个工程统筹组织，合理安排工序衔接。
8、文明施工，重视环保，采取有效措施控制污染，合理利用土地资源。
9、坚持施工与运输兼顾，优化施工方案，确保既有公路的运输安全和畅通。

第二章、工程说明

一、工程概况
1、工程简介
长韶娄高速是湖南省高速公路网重要组成部分，它将实现长沙、娄底两相邻地市首府之间直接连通的目标，将成为长沙与娄底之间一条便捷的联络通道，极大地增强了长株潭地区的辐射能力，为“3+5”城市群的建设提供了重要的基础支撑。另外，长韶娄高速横向连接了京港澳复线、长株潭环线、“3+5”城市群环线、二广高速等多条高速公路，对于提高全省路网可靠度、完善全省高速公路网络具有重要意义。同时本项目的建成后，将打通长沙来往花明楼、灰汤、韶山的便捷通道，将形成“长沙-花明楼-灰汤-韶山”名人名泉精品旅游线。
长韶娄高速起于赤江互通与长潭西线高速公路相接，止于娄底涟源市龙塘镇，与在建的二广高速经龙塘枢纽互通相连，主线全长123.267km。本标段为本项目的第二十合同段，标段起于涟源市桥头河镇山椿村K116+100,终于涟源市龙塘镇茅塘村K123+266.986,全长7.167km。本合同段主要工程量有：路基填方867269m3，挖方938745m3（不包括改渠、改路、清淤数量）；涵洞通道1325.2m/37道（不包括改路、改线）；防护、排水圬工51000 m3；大中桥324m/4座（椿树坪大桥：8*20m预应力空心板梁，大塘湾中桥：3*20m预应力空心板梁，观音庙中桥：1*20m预应力空心板梁,二广高速跨线桥：3*20m预应力空心板梁）；桥式通道1座（1*16m预应力空心板梁）；车行天桥1座（20m+32m+20m现浇箱梁）；龙塘枢纽互通一座；其中：A匝道桥（24.96m+2*25m+24.96m现浇箱梁），B匝道桥（5*25m+4*25m+3*25m+20m+30m+42m+30m+20m+2*25m+4*25m现浇箱梁），C匝道（4*25m+4*25m+3*35m+3*22m+4*25m+4*25m+4*25m+5*25m现浇箱梁），D匝道桥（19.96m+20m+19.96m现浇箱梁）。
2、主要技术标准 表1
序号
项目
单位
规范规定值
设计采用值
1
公路等级

高速公路
2
设计速度
Km/h
100

3
路基宽度
m
26
4
停车视距
m
160
5
平曲线最小半径（一般/极限）
m
700/400
1400
6
竖曲线最小长度（一般/极限）
m
210/85
250
7
最大纵坡
%
4
3．945
8
最小坡长
m
250
310
9
竖曲线最
小半径
凸型（一般/极限）
m
10000/6500
10000
凹型（一般/极限）
m
4500/3000
4500
10
桥涵设计荷载

公路-I级
11
设计洪水频率
大、中桥

1/100
小桥、涵洞及路基

1/100
12
地震动峰值加速度

0．05g

3、主要工程数量 表2
工程类别
单位
数量
备注
路基
土石方
场地清理
ｍ２
162590

填土方
ｍ３
551112
含互通数量
填石方
ｍ３
316156
含互通数量
回填碎石土
ｍ３
148755
含互通数量
挖石方
ｍ３
290864
含互通数量
挖土方
ｍ３
647880
含互通数量
挖淤泥
ｍ３
109914
含互通数量
路基防护及排水工程
C20片石砼
ｍ３
4246
含互通数量
C30砼
ｍ３
640
含互通数量
M7.5浆砌片石
ｍ３
31150
含互通数量
土工格栅
ｍ２
36195
含互通数量
锚杆钢筋
kg
23564
含互通数量
路面
20cm厚4%水稳层
ｍ２
151180
含互通数量
桥梁
C50砼
ｍ３
15409
含K116+632桥式通道与K122+187天桥工程数量，总长度1891m
C30砼
ｍ３
15536
15.2钢绞线
kg
468004
钢板
kg
222432
钢筋
kg
4606357
波纹管
m
41615
钢护筒
kg
93926
二、自然条件
1、地形地貌
本标段以溶蚀构造丘陵地貌为主，丘陵呈垄断状延伸，垄岗间与之平行的谷地，呈箱状，其端头宽缓，似一槽形，组成岩性，主要由石炭系灰岩、泥灰岩、二迭系灰岩组成。
2、气象、水文
本合同段气候属亚热带季风湿润气候，雨量充沛。4-8月为雨季，历年降水量1326～1468毫米。历年平均气温为16.5°C～17.5°C，极端最低气温为-12.1°C；
本同段内地表水以小河小溪水主；地下水类型主要有碳酸岩裂隙岩溶水、碳酸岩夹碎屑岩裂隙岩溶水、碎屑岩孔隙裂隙水、浅变质碎屑岩裂隙水。
3、不良地质现象
岩溶：本合同段挖方路基大部分位于碳酸岩、碳酸岩夹碎岩分布区，岩溶发育程度中等强，溶蚀沟槽、洼地、石芽、漏斗、溶洞等岩溶形态发育，基岩出露较多，洼地彼此相连，溶丘孤立于洼地之间，路线地表少见岩溶塌陷，部分钻孔钻探揭示溶洞，发育最小深度为7.0m,最大深度为21.8m,溶洞高0.3～25m.
4、地震
本项目所经路段地震动峰值加速度为0.05g,地震动反应谱特征周期为0.35s，地震基本烈度为Ⅵ度。
三、施工条件
1、交通条件
本合同段路线走向与207国道基本平行，横向距离大多在2.5公里左右，有多条乡村公路通往施工现场。区域内乡村道路崎岖、窄、线长，要进行改造才能满足材料运输要求。因此尽量少利用现有的水泥砼村道，以免压坏后修复困难，施工时先全线纵向拉通一条施工便道，以满足施工材料、砼及施工设备的运输。
本合同中心地段距涟源市仅二十多公里，交通条件好，医疗、急救、消防、公安、税务、保险、银行等部门服务条件较为便利。
2、沿线筑路材料情况
外购材料：沿线所需木材、钢材、石灰、碎石等材料产业发达，产量大，均可从涟源市就近购买。
砂料场：该项目所经区域不产河砂和山砂，主要的砂料从湘潭河口砂场和益阳市赫山石长泥湾砂场，经过试验确定其质量，经过汽车运至工地；就近有大中型石场，碎石将经过试验确定其质量，根据各料场生产规模及运输条件选择性使用。
水泥：该项目所经区域无水泥厂，选定的海螺牌水泥、韶峰水泥均为大型水泥厂，从湘潭地区可购买。
3、用电情况
根据现场调查，沿线有高压线路分布，根据电力需求计算，需安装2台315KVA的变压器，分别位于K116+660-K117+000右2#拌合场及预制场、K123+200龙塘互通1#拌合站，可满足工程施工生产需要。
4、施工生活用水
沿线附近河流沟渠很少，工程用水拟抽取当地溪水，生活用水采用钻井取水。
四、主要工程特点
1．工程特点：本合同段工程规模大、项目多、工期紧。石方爆破和填筑量大，桥梁施工量大，时间紧，任务艰巨。
2. 工程重点：在我标段的施工中沿线软基处理，深挖路堑，桥梁桩基础施工，空心板的预制、吊装，现浇箱梁的施工等是工程重点。
3. 工程难点：桥梁桩基础施工、现浇箱梁的施工、桥梁涵洞台背回填、石方的爆破、观音庙中桥施工过程中观音像的保护等是施工的难点。

第三章、施工总体组织与规划

一、安全、质量、环保、工期目标
1、安全目标
本工程在实施过程中按照“安全第一、预防为主”的和坚持“管生产必须管安全”的原则进行安全生产管理，确保所承担工程无重大安全责任事故。
2、质量目标
实现本合同段所属分项工程合格率100%，并确保本合同段工程质量达到优良。确保所承担工程无重大工程质量责任事故。
3、文明施工、环保目标
按照“预防为主，保护优先”和“管生产必须管环保”的原则开展环境保护和水土保持管理工作，确保所承担工程无环保责任事故，争创文明工地。
4、工期目标
本工程计划 5月1日开工， 1月31日竣工，总工期为21个月。如业主开工时间提前或延后，开、竣工时间相应提前或延后。
二、施工准备情况
1、内业准备
项目部从进场开始，即组织人员进行了以下工作：
①、分部分项的划分：已按照长韶娄公司合约部下发的编制办法完成编制工作；
②、工程台账：已按照长韶娄公司合约部规定的时间内完成；
③、施工图复核：施工图纸的复核工作已初步完成，复核情况汇总表已上报监理处；
④、施工组织设计的编写：《实施性施工组织设计》的初稿已完成并上报，现正在根据监理处的审核意见进行修改和补充；
⑤、安全、环保具体措施、预案编写：有关安全、环保方面的具体措施、应急预案及规章制度已完成；
⑥、其它各项规章、管理制度的建立：项目部已根据本项目的具体情况制定了各项管理制度。
2、外业准备
①、测量工作
已完成了全线导线点、水准点的复测及加密工作，成果已上报监理处，现正按照监理处意见进行补充加密等工作。全部复测资料整理校核无误后，才能进行恢复中线和放线，并将复测结果呈送监理审定。平面和水准控制网如下：
平面和水准控制网 表3
序号
点 名
坐 标
高 程
级 别
类 别
备 注
X
Y
1
G17
3075021.017
456002.004
158.62
E级GPS
埋 石
k116+466右272m土庙后
2
G18
3074936.119
455342.924
170.744
E级GPS
埋 石
k117+092左49m水沟边
3
I112
3074850.431
455010.773
166.793
I级
埋 石
k117+427左25m路坎边
4
I113
3074762.177
454486.724
171.325
I级
埋 石
k117+952右158m水沟边
5
JM2
3074391.884
454155.419

I级
埋 石
k118+386左90m山腰电塔下
6
I114
3074684.578
453989.344
157.802
I级
埋 石
k118+469右236m水稻
7
I115
3074436.342
453850.859
170.262
I级
埋 石
k118+667左32m水塘边
8
JM3
3074266.718
453714.347

I级
埋 石
k118+844左96m山腰上
9
I116
3074369.047
453518.852
173.725
I级
埋 石
k119+006右53m水塘边
10
I117
3074391.145
453183.311
170.073
I级
埋 石
k119+324右162m水塘边
11
JM4
3074171.909
453120.723
185.505
I级
埋 石
k119+442左33m山腰上
12
JM5
3074182.883
452934.225
185.881
I级
埋 石
k119+619右25m山腰上
13
JM6
3074029.753
452694.841
202.757
I级
埋 石
k119+894左50m山腰上
14
I119
3074129.005
452430.516
168.214
I级
埋 石
k120+098右141m水塘边
15
I120
3074010.639
452217.414
168.434
I级
埋 石
k120+333右田坝边
16
