监理工程师如何熟悉审核图纸.pptx

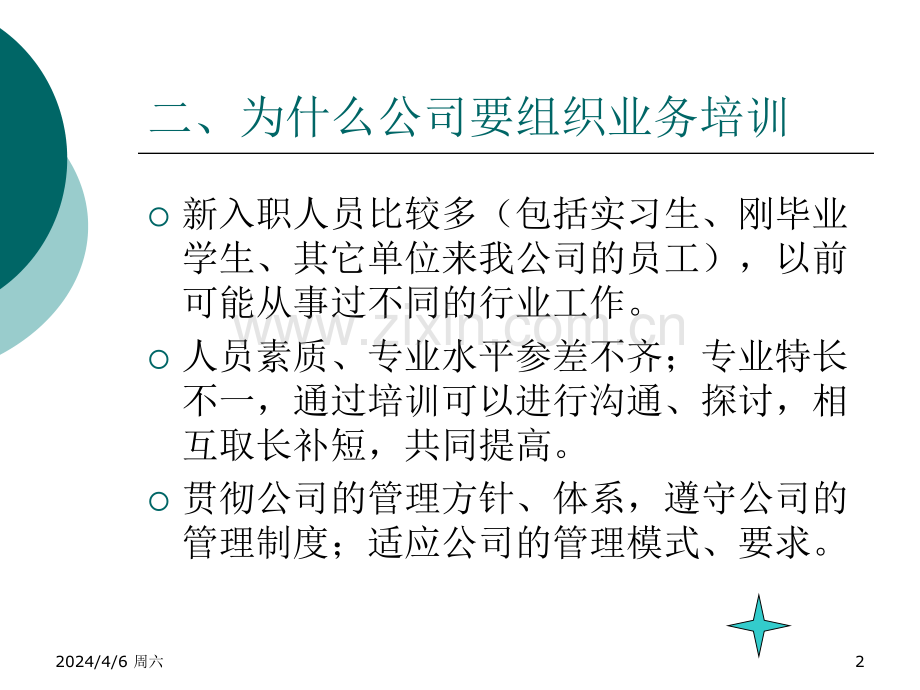

2024/4/6 周六1一、介绍、概述介绍为什么公司要组织业务培训熟悉、审核图纸的重要性、意义监理工程师熟悉、审核图纸存在问题如何熟悉、审核图纸（结合11G101-1图集）2024/4/6 周六2二、为什么公司要组织业务培训新入职人员比较多（包括实习生、刚毕业学生、其它单位来我公司的员工），以前可能从事过不同的行业工作。人员素质、专业水平参差不齐；专业特长不一，通过培训可以进行沟通、探讨，相互取长补短，共同提高。贯彻公司的管理方针、体系，遵守公司的管理制度；适应公司的管理模式、要求。2024/4/6 周六3三、熟悉、审核图纸的重要性、意义参加设计交底及图纸会审是监理单位的一次重要亮相。图纸会审也是体现监理工程师业务水平、取得业主信任、建立威信的重要手段。监理人员除了对施工图纸进行详细的校对，对图纸进行全面复查以外，还应站在更高的层次上，对图纸提出问题，对设计图纸加以优化和完善，以完善设计图纸的设计质量。图纸是监理的主要依据之一。2024/4/6 周六4四、监理工程师熟悉、审核图纸工作存在问题监理工作中不看图，只凭平常工作经验和感觉进行工作。如钢筋验收中只是看一下保护层、钢筋间距、杂物是否未清理干净等表面现象。看图不仔细或验收时才粗略看图。以前发生过楼梯打反；防火分区隔墙砌错位置；卫生间洞口标高错；花园洋房墙体位置错；楼梯踏步起点位置错；抗滑桩放线定位错等。专业基本功差，吃不透图纸，一知半解。2024/4/6 周六5四、监理工程师熟悉、审核图纸工作存在问题固步自封，不注意知识更新。建议要学会计算机看图，熟悉一些基本操作；能给熟练掌握最好；徒手绘图也很重要，基本功要扎实。对监理工作缺乏认识，认为监理工作什么人都能干，学不到东西，其实不然。个别人工作责任心差。2024/4/6 周六6五、如何熟悉、审核图纸（结合看11G101-1图集）设计图纸中常用术语1、地震震级与地震烈度：地震震级为地震本身大小的等级，它与震源释放出来的能量多少有关。地震烈度为某地区的地面及建筑物遭受到一次地震影响强弱程度。一次地震只有一个震级而烈度则各地不同。2024/4/6 周六7五、如何熟悉、审核图纸（结合看03G101-1图集）设防目标：抗震规范提出了“三水准”分别为小震不坏、中震可修、大震不倒；设防依据：为设防烈度（地震动参数区划图）；设防类别：建筑工程分为甲、乙、丁四个抗震设防类别。2024/4/6 周六82、设计使用年限：建筑结构可靠度设计统一标准设计基准期是50年。类别设计使用年限示例15临时性结构225易于替换的结构构件350普通房屋和构筑物4100纪念性建筑和特别重要的建筑结构2024/4/6 周六93、建筑结构安全等级：建筑结构应根据结构破坏可能产生的后果（危及人的生命造成经济损失、产生社会影响等）的严重性，采用不同的安全等级。安全等级划分如下表：类别安全等级破坏后果建筑类型一级很严重重要的房屋二级严重一般的房屋三级不严重次要的房屋2024/4/6 周六104、承载能力极限状态和正常使用极限状态：承载能力极限状态：对用于结构或结构构件达到最大承载能力或不适于继续承载变形。正常使用极限状态：对用于结构或结构构件达到正常使用或耐久性能的某项规定限值。2024/4/6 周六1211G101-1图集内容（用计算机和投影仪对电子版图集11G101-1并结合施工图演示讲解）1、柱平法施工图的表示方法：列表注写方式或截面注写方式。2、剪力墙平法施工图表示方法：列表注写方式或截面注写方式。3、梁平法施工图的表示方法：平面注写方式或截面注写方式。平面注写方式：集中标注，原位标注，施工时原位标注取值优先；加腋梁注写，悬挑梁注写（B、A），上部纵筋和下部纵筋为全跨相同注写。2024/4/6 周六1311G101-1图集内容（用计算机和投影仪对电子版图集11G101-1并结合施工图演示讲解）4、La、LaE、搭接长度修正系数、混凝土结构环境类别、钢筋保护层、柱纵向钢筋连接、剪力墙钢筋、框架梁钢筋构造等。2024/4/6 周六14 总结1、要不断更新知识。新材料、新技术、新工艺发展很快。不学习知识就会老化。如装饰装修工程、保温工程，新材料、新工艺就发展很快。国家规范标准也在不断更新。2、对新材料、新技术、新工艺监理工程师要反馈，互相学习。
