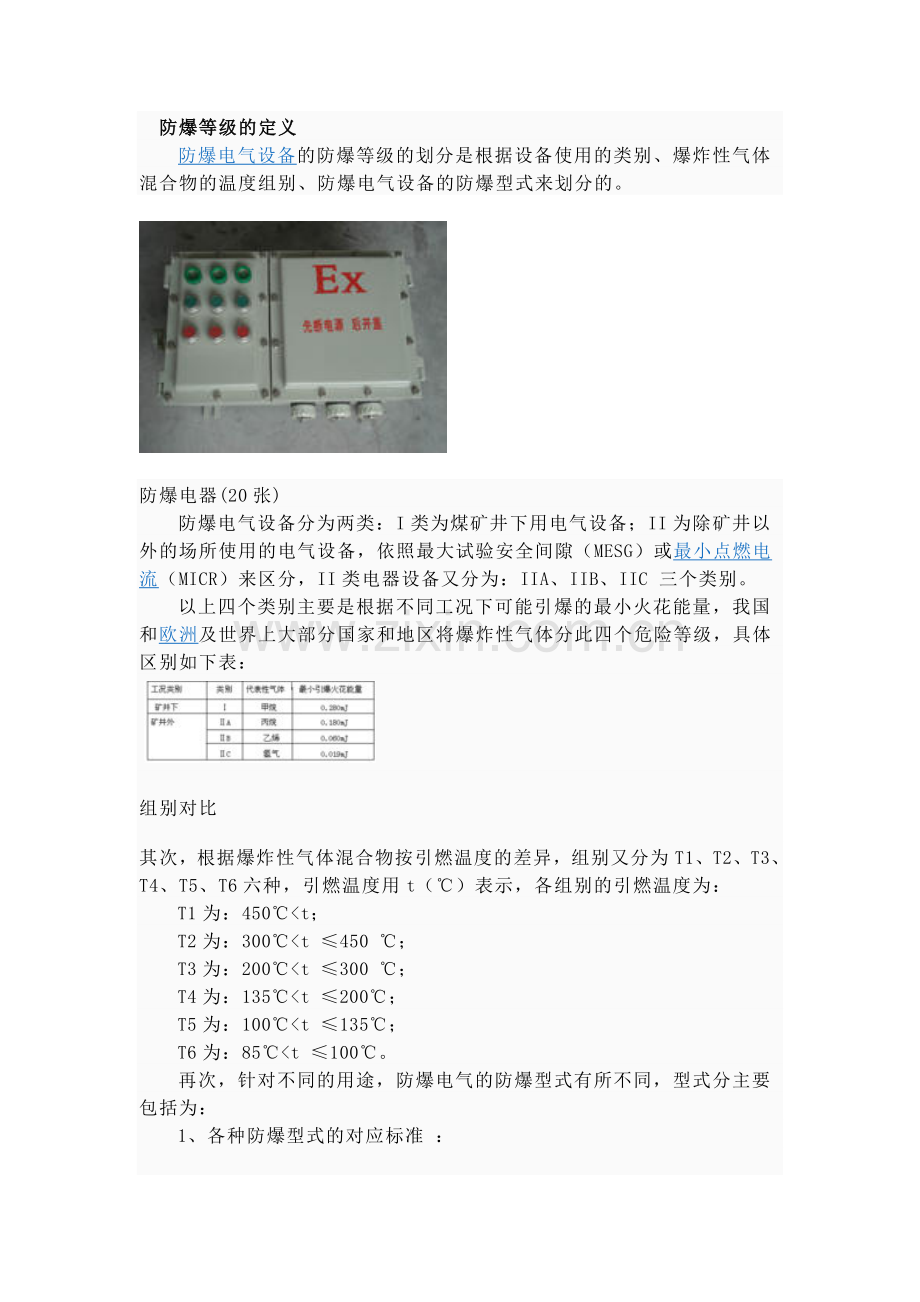

　防爆等级的定义
　　防爆电气设备的防爆等级的划分是根据设备使用的类别、爆炸性气体混合物的温度组别、防爆电气设备的防爆型式来划分的。

防爆电器(20张)
　　防爆电气设备分为两类：I类为煤矿井下用电气设备；II为除矿井以外的场所使用的电气设备，依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分，II类电器设备又分为：IIA、IIB、IIC 三个类别。
　　以上四个类别主要是根据不同工况下可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分此四个危险等级，具体区别如下表：

组别对比
其次，根据爆炸性气体混合物按引燃温度的差异，组别又分为T1、T2、T3、T4、T5、T6六种，引燃温度用t（℃）表示，各组别的引燃温度为：
　　T1为：450℃<t；
　　T2为：300℃<t ≤450 ℃；
　　T3为：200℃<t ≤300 ℃；
　　T4为：135℃<t ≤200℃；
　　T5为：100℃<t ≤135℃；
　　T6为：85℃<t ≤100℃。
　　再次，针对不同的用途，防爆电气的防爆型式有所不同，型式分主要包括为：
　　1、各种防爆型式的对应标准 ：

防爆型式
在英国允许
使用的场所
中国标准
GB3836
防爆型式
符 号
IEC标准
79-
CENELEC标准
EN50
增安型
1或2
3
e
7
019
本质安全型
0，1或2
4
ia或ib
11
020（设备）
隔爆型
d
2
d
1
018
特殊型
s
无
s
无
无
　　2、气体爆炸危险场所用电气设备防爆类型选型表

爆炸危险区域
适用的防护型式
电气设备类型
符 号
0区
1、本质安全型（ia级）
ia

2、其他特别为0区设计的电气设备（特殊型）
s

1区
1、适用于0区的防护类型

2、隔爆型
d

3、增安型
e

4、本质安全型
ib

5、充油型
o

6、正压型
p

7、充砂型
q

2区
1、适用于0区或1区的防护类型

2、无火花型
n
　　防爆方法对危险场所的适用性：
　　序号 防爆型式 代号 国家标准 防爆措施 适用区域
　　1 隔爆型 d GB3836.2 隔离存在的点火源 Zone1,Zone2
　　2 增安型 e GB3836.3 设法防止产生点火源 Zone1,Zone2
　　3 本安型 ia GB3836.4 限制点火源的能量 Zone0-2
　　本安型 ib GB3836.4 限制点火源的能量 Zone1,Zone2
　　4 正压型 p GB3836.5 危险物质与点火源隔开 Zone1,Zone2
　　5 充油型 o GB3836.6 危险物质与点火源隔开 Zone1,Zone2
　　6 充砂型 q GB3836.7 危险物质与点火源隔开 Zone1,Zone2
　　7 无火花型 n GB3836.8 设法防止产生点火源 Zone2
　　8 浇封型 m GB3836.9 设法防止产生点火源 Zone1,Zone2
　　9 气密型 h GB3836.10 设法防止产生点火源 Zone1,Zone2
编辑本段示例
　　防爆标志为dIIBT4，代表：防爆电气产品的型式为隔爆型，是使用在II类场所的IIB级（类）别，爆炸性气体的引燃温度为T4的组别。

仪表防爆等级的标准
发布时间：11-05-17
来源： 北京万通能环科技发展有限公司
点击量：14064
字段选择：大 中 小
仪表防爆等级的标准
防爆的基本原理
爆炸的概念
爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。
爆炸必须具备的三个条件：
1）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。）
2）氧气：空气。
3）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。
为什么要防爆
易爆物质:很多生产场所都会产生某些可燃性物质。煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80%以上的生产车间区域存在爆炸性物质。氧气:空气中的氧气是无处不在的。点燃源:在生产过程中大量使用电气仪表，各种磨擦的电火花,机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。
客观上很多工业现场满足爆炸条件。当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。因此采取防爆就显得很必要了。
仪表防爆的原理
危险场所危险性划分：
爆炸性物质区域定义中国标准北美标准
气体(CLASSⅠ)在正常情况下,爆炸性气体混合物连续或长时间存在的场所0区Div.1
在正常情况下爆炸性气体混合物有可能出现的场所1区
在正常情况下爆炸性气体混合物不可能出现,仅仅在不正常情况下,偶尔或短时间出现的场所2区Div.2
粉尘或纤维(CLASSⅡ/Ⅲ）在正常情况下,爆炸性粉尘或可燃纤维与空气的混合物可能连续,短时间频繁地出现或长时间存在的场所10区Div.1
在正常情况下,爆炸性粉尘或可燃纤维与空气的混合物不能出现,仅仅在不正常情况下,偶尔或短时间出现的场所11区Div.2
防爆方法对危险场所的适用性：
序号
防爆型式
代号
国家标准
防爆措施
适用区域
1
隔爆型
d
GB3836.2
隔离存在的点火源
Zone1,Zone2
2
增安型
e
GB3836.3
设法防止产生点火源
Zone1,Zone2
3
本安型
ia
GB3836.4
限制点火源的能量
Zone0-2
4
正压型
p
GB3836.5
危险物质与点火源隔开
Zone1,Zone2
5
充油型
o
GB3836.6
危险物质与点火源隔开
Zone1,Zone2
6
充砂型
q
GB3836.7
危险物质与点火源隔开
Zone1,Zone2
7
无火花型
n
GB3836.8
设法防止产生点火源
Zone2
8
浇封型
m
GB3836.9
设法防止产生点火源
Zone1,Zone2
9
气密型
h
GB3836.10
设法防止产生点火源
Zone1,Zone2
防爆对危险场所的适用性：
爆炸性危险气体分类
根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级,如下表:
工况类别气体分类代表性气体最小引爆火花能量
矿井下Ⅰ甲烷0.280mJ
矿井外的工厂ⅡA丙烷0.180mJ
ⅡB乙烯0.060mJ
ⅡC氢气0.019mJ
美国和加拿大首先将散布在空气中的爆炸性物体分成三个CLASS(类别):CLASSⅠ气体和蒸气;CLASSⅡ尘埃;CLASSⅢ纤维.然后再将气体和尘埃分成Group(组)：
组名代表性气体或尘埃
A乙炔
B氢气
C乙烯
D丙烷
E金属尘埃
F煤炭尘埃
G谷物尘埃
气体温度组别划分：
温度组别安全的物体表面温度常见爆炸性气体
T1≤450℃氢气、丙烯腈等46种
T2≤300℃乙炔、乙烯等47种
T3≤200℃汽油、丁烯醛等36种
T4≤135℃乙醛、四氟乙烯等6种
T5≤100℃二硫化碳
T6≤85℃硝酸乙酯和亚硝酸乙酯
仪表的防爆标志
Ex(ia)ⅡCT6的含义:
标志内容符号含义
防爆声明Ex符合某种防爆标准，如我国的国家标准
防爆方式ia采用ia级本质安全防爆方法，可安装在0区
气体类别ⅡC被允许涉及ⅡC类爆炸性气体
温度组别T6仪表表面温度不超过85℃
Ex(ia)ⅡC的含义：
标志内容符号含义
防爆声明Ex符合欧洲防爆标准
防爆方式ia采用ia级本质安全防爆方法，可安装在0区
气体类别ⅡC被允许涉及ⅡC类爆炸性气体
:注:该标志中无温度组别项,说明该仪表不与爆炸性气体直接接触.
防爆标志格式说明：
将工厂或矿区的爆炸危险介质，按其引燃能量，最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。
防爆标志格式：
Ex(ia)ⅡCT4
防爆标记防爆等级气体组别温度组别
防爆等级说明：
ia等级：在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为2.0；
一个故障时，安全系数为1.5；
二个故障时，安全系数为1.0。
注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。
ib等级:
在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为2.0；一个故障时，安全系数为1.5。
正常工作时，有火花的触点须加隔爆外壳或气密外壳保护，并且有故障自显示的措施，一个故障时安全系数为1.0。
