铭牌、符号牌、标签、标记管加工和安装工艺守则.doc

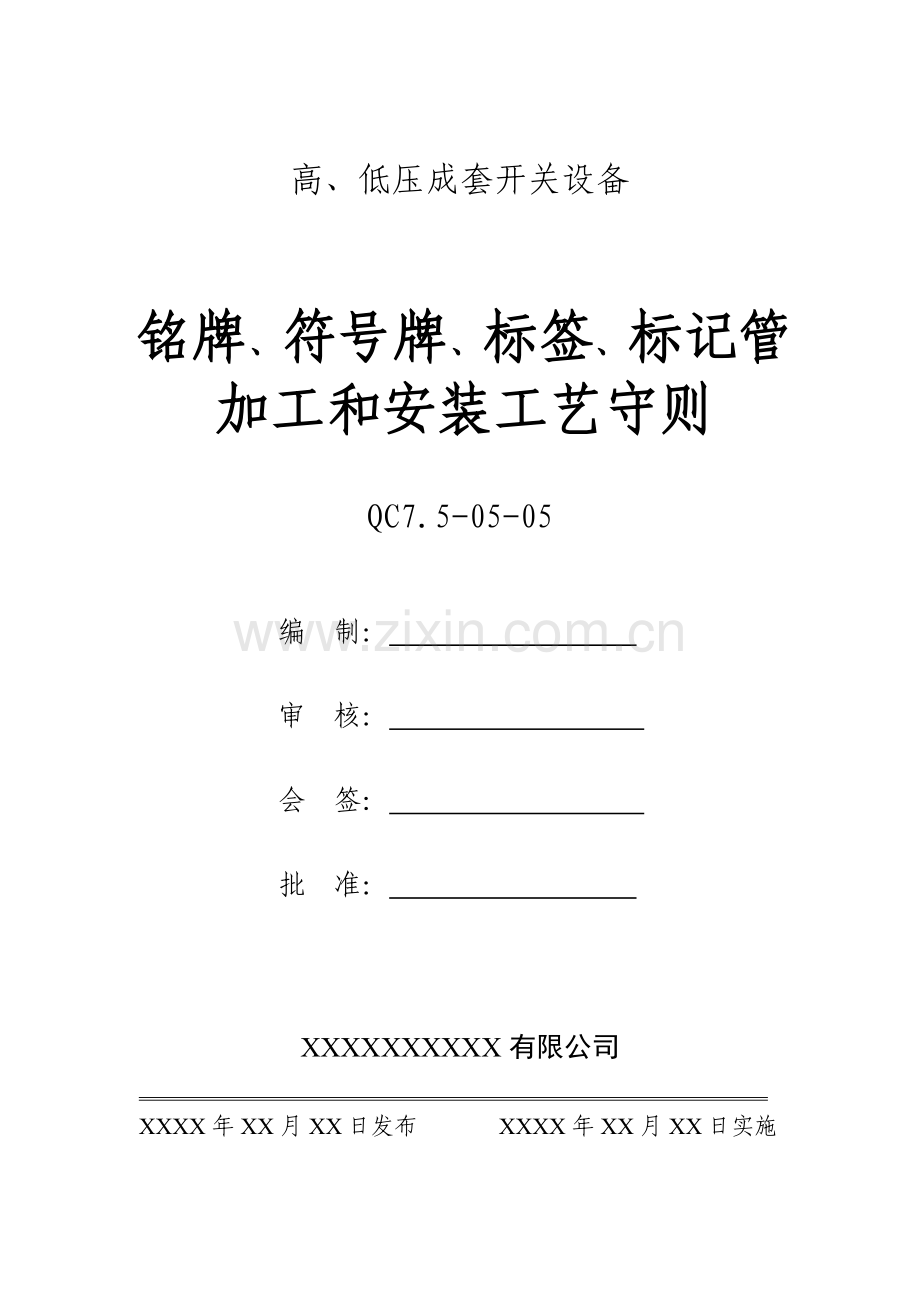

高、低压成套开关设备

铭牌、符号牌、标签、标记管
加工和安装工艺守则

QC7.5-05-05

编 制：
审 核：
会 签：
批 准：

XXXXXXXXXX有限公司

XXXX年XX月XX日发布 XXXX年XX月XX日实施

高、低压成套开关设备
铭牌、符号牌、标签、标记管加工和安装工艺守则
编 号
QC7.5-05-05
页 数
共3页 第1页
1 主题内容和适用范围
本工艺守则规定了铭牌、符号牌、标签、标记管的加工安装方法及使用范围应遵循的原则。适用我公司生产的高、低压成套开关设备及使用的元器件。

2 引用标准
JB/T 9661-1999 低压抽屉出式成套开关设备
GB7251-1987 低压成套开关设备
JB/T 5877-1991 低压固定封闭成套开关设备
JB/T 3752.1-1999低压成套开关设备
GB 3906-1991 3-35KV交流金属封闭开关设备
GB 1984-1989 交流高压断路器

3 设备、工具及材料
TP66线号机、电热恒温箱、手枪钻、铆接工具、钢卷尺、直尺、钻头、剪刀等。
打字色带、标记管（号码管）、贴纸，铝铆钉（尼龙铆钉）等。

4 加工、安装工艺过程
4.1 铭牌安装
4.1.1 根据产品选择适合的铭牌。（铭牌的式样由产品图提供。）
4.1.2 依据铭牌上的安装孔位置钻孔，装入铆钉，然后铆紧即可。
4.2 符号牌安装
4.2.1 根据产品选择适合的符号牌，如接地符号牌、组合开关指示牌等。（铭牌的式样由产品图提供。）
4.2.2 接地符号牌安装 接地符号牌和接地螺栓空在一起拧在箱体（壳体）侧面或下面接地处，一台一只。
4.2.3 组合开关通断指示牌 按照指示牌上固定小圆点，钻打φ2.2铆钉孔，然后用铆钉铆牢即可。
4.3 标签安装
4.3.1 标签分类及使用部门
4.3.1.1 元器件检定标签，由质量检验部门使用。
4.3.1.2 元器件标签，由装配部门使用。
4.3.1.3 母线相序色标，由装配部门使用。
4.3.2 标签是由印号机专用贴纸或不干胶纸质做成的（式样、尺寸均由产品图提供）

高、低压成套开关设备
铭牌、符号牌、标签、标记管加工和安装工艺守则
编 号
QC7.5-05-05
页 数
共3页 第2页
粘贴在元器件、箱体及母线相关位置。
4.3.2.1 元器件检定标签在检验部门进行元器件入厂检验合格后，再粘贴在元器件本身外壳上。
4.3.2.2 元器件标签是在装配车间装配工把元器件安装在柜体（箱体、壳体）上检验无误后，粘贴在元器件正中上方。如正中上方不能粘贴时，可就近选择其他醒目位置粘贴（详见QC7.5-05-06高、低压成套开关设备电器元、辅件安装工艺守则）。同一产品元器件标签粘贴位置必须相同。
4.3.2.3 母线相序色标是在高低压成套开关设备母线已安装好（表面已涂漆或搪锡镀银后），根据母线相关位置粘贴相关色标。如黄、绿、红（详见QC7.5-05-06高、低压成套开关设备电器元、辅件安装工艺守则）。
4.4 标记管（号码管）的加工和安装
4.4.1 标记管材料
标记管采用圆形号码管，主要规格有φ3，φ5，φ6。
标记管使用前应放置在电热恒温箱内，箱内温度范围设定为20～30℃。
4.4.2 应根据图纸要求，按照二次线的线径选择相应规格的号码管。
4.4.3 标记管及贴纸打印操作工艺要求详见《TP66/TP60硕方线号机 操作使用说明书》。
4.4.4 单只标记管的长度以15mm为宜。同一批次产品所用的标记管长度应一致。

5 工艺要求
5.1 铭牌安装要按照产品图纸规定位置安装。安装位置醒目、横平竖直、外观美观，并注意和指示灯、按钮及各种仪表的位置协调，不得显得杂乱。铆接要牢固、可靠，无松动和开裂现象。
5.2 接地符号牌安装要正确，不能倒置和歪斜。安装过程中相应的垫圈、弹簧垫圈等不应缺少。
5.3 组合开关通断指示牌安装应注意方向，其通断位置应和组合开关通断动作一致。安装中位置要正中、水平，不得歪斜。
5.4 元器件检定标签应粘贴在元器件上醒目的位置。元件名称、合格字迹不要歪斜，粘贴要牢固。
5.5 元器件标签：贴纸用印号机打印，非贴纸可用碳素墨水书写，或使用喷墨打印机打印。字迹应清晰工整，内容正确，不易褪色。必须认真与图纸核对，核对无误后方可粘贴，粘贴要牢固、可靠、平整端正。
5.6 母线色标粘贴在母线的涂漆部位上，相序的色标应符合标准规定（详见QC7.5

高、低压成套开关设备
铭牌、符号牌、标签、标记管加工和安装工艺守则
编 号
QC7.5-05-05
页 数
共3页 第3页
-05-06高、低压成套开关设备电器元、辅件安装工艺守则）。同一产品应注意对齐和粘牢，不得脱落。
5.7 标记管打印字迹要清晰，色泽醒目，牢固不易褪色，且字迹不易磨损。套管在二次线上要套牢。

6 质量检验
6.1 铭牌、接地符号牌、组合开关通断指示牌、元器件检定标签、母线色标均按本工艺守则第5条工艺要求进行目测检查。
6.2 元器件标号、标记管套管均按二次接线图核对，应正确无误。

7 安全及注意事项
7.1 线号机应由专人操作，保证打印质量。
7.2 严格注意电热恒温箱内温度，工作场所应备有在有效使用期间内的消防器材器具。
7.3 在使用手枪钻等电动工具时，必须戴绝缘手套，防止漏电伤人。
