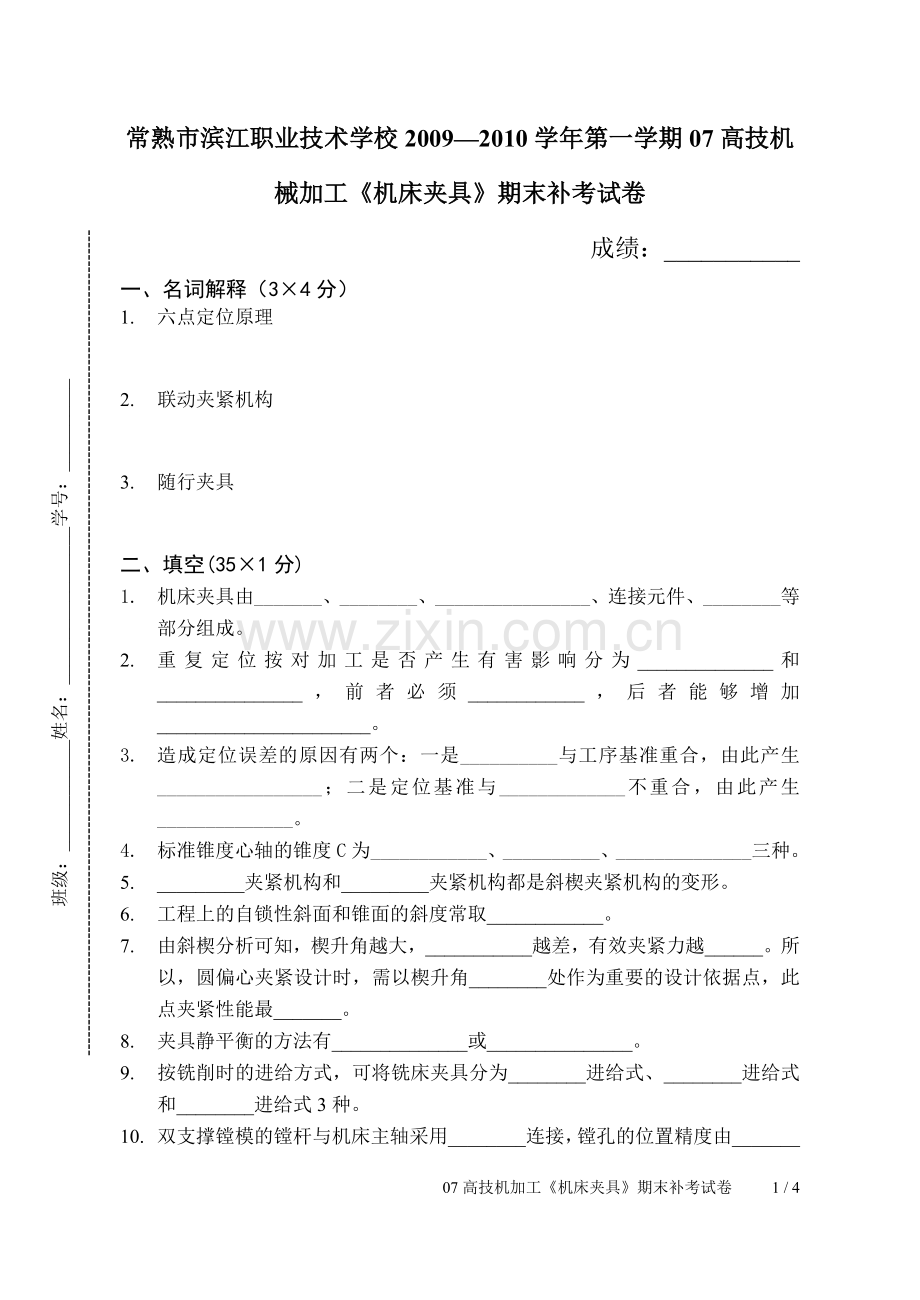

机床夹具期末试卷.doc

常熟市滨江职业技术学校2009—2010学年第一学期班级：____________姓名：_________________学号：__________
--------------------------------------------------------------------------------------------------------------------------------------
07高技机械加工《机床夹具》期末补考试卷
成绩：___________
一、名词解释（3×4分）
1. 六点定位原理

2. 联动夹紧机构

3. 随行夹具

二、填空(35×1分)
1. 机床夹具由_______、________、________________、连接元件、________等部分组成。
2. 重复定位按对加工是否产生有害影响分为______________和_______________，前者必须____________，后者能够增加______________________。
3. 造成定位误差的原因有两个：一是__________与工序基准重合，由此产生_________________；二是定位基准与_____________不重合，由此产生______________。
4. 标准锥度心轴的锥度C为____________、__________、______________三种。
5. _________夹紧机构和_________夹紧机构都是斜楔夹紧机构的变形。
6. 工程上的自锁性斜面和锥面的斜度常取____________。
7. 由斜楔分析可知，楔升角越大，___________越差，有效夹紧力越______。所以，圆偏心夹紧设计时，需以楔升角________处作为重要的设计依据点，此点夹紧性能最_______。
8. 夹具静平衡的方法有______________或_______________。
9. 按铣削时的进给方式，可将铣床夹具分为________进给式、________进给式和________进给式3种。
10. 双支撑镗模的镗杆与机床主轴采用________连接，镗孔的位置精度由_______保证，消除了机床主轴________误差对镗孔精度的影响。
11. 夹具体毛坯的类型有_________夹具体、_________夹具体、_________夹具体、_________夹具体和装配夹具体。
三、判断题 （1分×7）
1. 主夹紧力的方向应平行于主要定位基面。 （ ）
2. 夹具的定位误差允许超过工序公差的1/3。 （ ）
3. 螺旋夹紧机构可获得很大的轴向夹紧力，但自锁性较差。 （ ）
4. 平面长销定位、平面短锥销定位和平面双销定位均存在重复定位。 （ ）
5. 基准重合原则是指工件的定位基准与本工序的工序基准重合。 （ ）
6. 圆偏心夹紧机构的自锁性较差，有效夹紧行程小。 （ ）
7. 多件联动夹紧时应采用刚性压板。 （ ）

四、按要求填表（8分）
定位元件
应用示意图
提供的约束点数
消除的自由度
长v形架

短圆柱销

短圆锥销

长圆锥销

五、分析下列各工件的定位中，各定位元件（定位点）各限制哪些自由度，是否存在重复定位，如有，如何解决？（6分）

六、如下图所示，工件以d1外圆定位，加工φ10H8孔。已知：

求加工尺寸40±0.15mm的定位误差。（7分）

七、简答（5×5分）
1.靠模铣床夹具的作用是什么？如何分类？

2.简述单支撑镗模的特点及分类？

3.组合夹具有何特点？试述其组装步骤。

4.简述专用夹具的设计步骤。

5.对夹具体的设计要求有哪些？

07高技机加工《机床夹具》期末补考试卷 4 / 4
