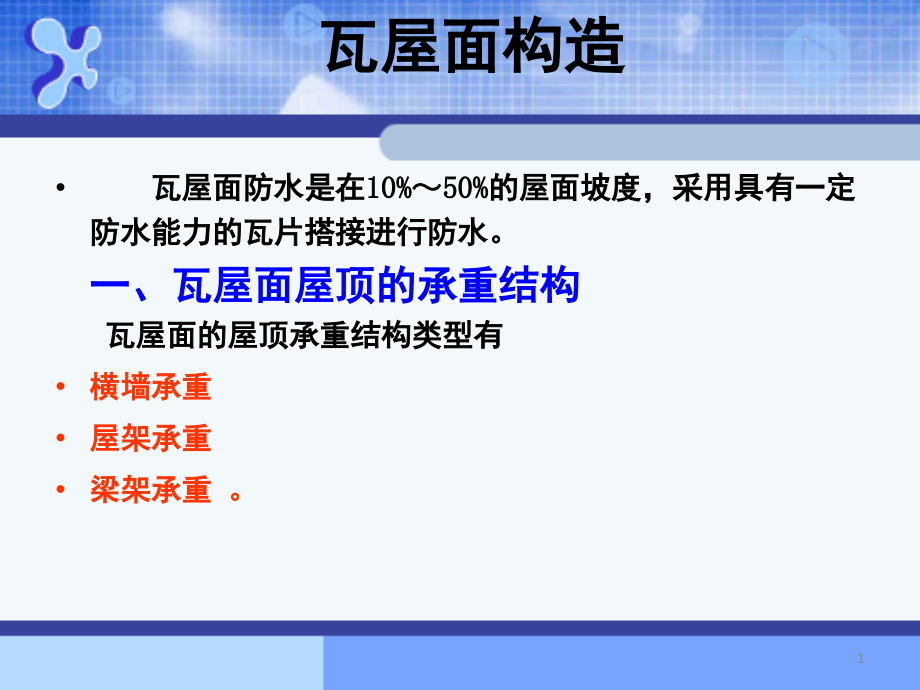

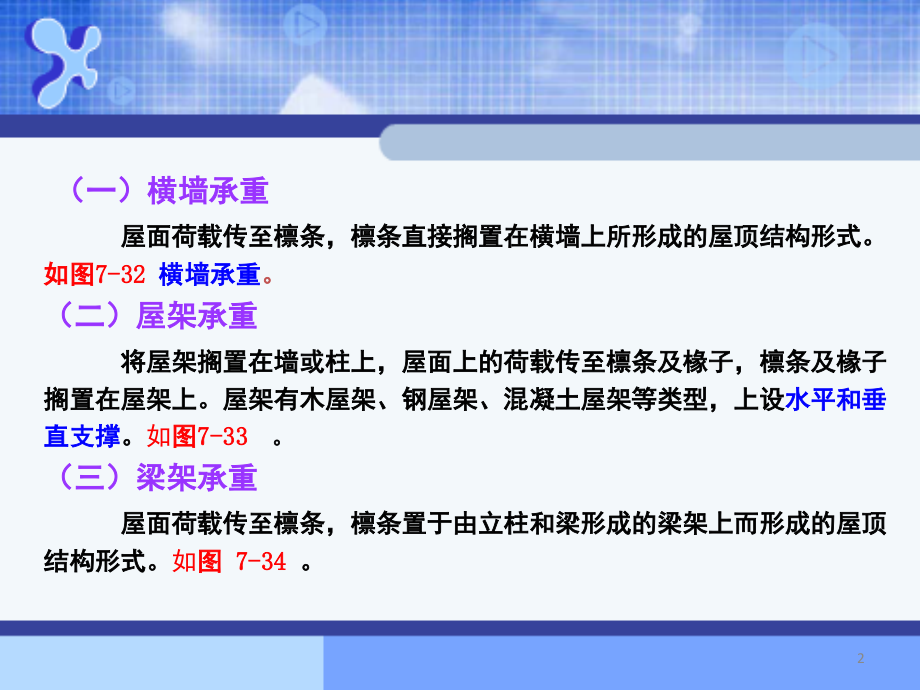

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,瓦屋面构造,瓦屋面防水是在,10%,50%,的屋面坡度，采用具有一定防水能力的瓦片搭接进行防水。,一、瓦屋面屋顶的承重结构,瓦屋面的屋顶承重结构类型有,横墙承重,屋架承重,梁架承重。,1,（一）横墙承重,屋面荷载传至檩条，檩条直接搁置在横墙上所形成的屋顶结构形式。,如图,7-32,横墙承重,。,（二）屋架承重,将屋架搁置在墙或柱上，屋面上的荷载传至檩条及椽子，檩条及椽子搁置在屋架上。屋架有木屋架、钢屋架、混凝土屋架等类型，上设,水平和垂直支撑,。,如,图,7-33,。,（三）梁架承重,屋面荷载传至檩条，檩条置于由立柱和梁形成的梁架上而形成的屋顶结构形式。,如,图,7-34,。,2,（,a,）山墙支檩屋顶,(b),檩条在横墙上搁置形式 图,7-32,横墙承重,3,（,a,）屋架搁置在墙（柱）（,b,）屋架组成图,7-33,屋架承重,4,（,a,）梁架承重 （,b,）梁架组成图,7-34,梁架承重,5,二、瓦屋面屋顶结构形式,瓦屋面结构形式可分为,无檩体系和有檩体系,。,（一）无檩体系,是将屋面板直接搁置在横墙、屋架和梁架上的结构体系。屋面板常采用钢筋混凝土板，其作为基层，在其上用水泥砂浆卧屋面；或在其上铺设,油毡、顺水条、挂瓦条,等，然后挂瓦。,如图,7-35,。,（二）有檩体系,将屋面瓦设在由檩条（或檩上架椽）、屋面板、挂瓦条等组成的基层上的结构体系。做法有无缘、有缘、冷摊瓦等构造形式，,如图,7-36,。,6,坡屋顶的分层构造,顶棚,保温层,承重结构,屋面,承重结构,横墙承重,屋架承重,钢筋混凝土屋面板承重,屋面,覆盖材料,基层,7,三、屋面类型及构造,（一）块瓦屋面,1,、木结构层块瓦屋面,檩条,木望板,干铺卷材,顺水条,挂瓦条,块瓦,8,找平层,结构层,防水层,找平层,顺水条,挂瓦条,2,、钢筋混凝土结构层块瓦屋面,9,（,a,）水泥砂浆卧瓦 （,b,）混凝土基层挂瓦图,7-35,：无檩体系,10,块瓦的固定方式,水泥砂浆卧瓦,木挂瓦条挂瓦,钢挂瓦条挂瓦,块瓦,水泥砂浆,块瓦,木挂瓦条,块瓦,钢挂瓦条,11,（,a,）无椽屋面,(b),冷摊瓦屋面 如图,7-36,有檩体系,12,（二）油毡瓦屋面,构造与块瓦屋面构造基本类似，不同点主要在于屋面覆盖材料。,（三）块瓦形钢板材瓦屋面,钢筋混凝土屋面板,挂瓦条,钢板瓦,13,三瓦屋面屋面构件：,（一）檩条：,檩条搁置在屋架上弦或横墙上，承受上部屋面传下来的荷载。檩条有,钢檩条、木檩条和钢筋混凝土檩条,。,木檩条,跨度一般不大于,4m,，断面多为圆形、矩形。木檩条需做防腐处理。,钢筋混凝土檩条,的跨度不大于,6m,，断面形式有矩形、,T,形、,L,形。,钢檩条,多采用型钢，如角钢、,C,型钢等，用于轻型钢屋架上。,14,（二）屋面板：,也叫“望板”，固定在檩条或椽条上。除,木望板外，也可用纤维板，纤维水泥加压板,等。无檩体系，常采用不透水或有自防水功能的成品构件，安装在屋面结构支承构件上，钢筋混凝土构件为常用。其上可做防水、隔热、保温等。,（三）油毡,在木望板上加铺油毡层，油毡应平行屋脊自下而上的铺钉；长短边搭接要符合规范要求；用顺水条（可用灰板条）,垂直屋脊方向钉住,，钉置牢靠。,（四）顺水条,:,一般为截面为（,20,30,）,mm6 mm,的木条，顺坡度方向钉在望板上，间距为,400,500mm,。使,屋面板和瓦之间有空气层,，可作保温隔热层。,15,(,五,),挂瓦条,垂直钉在顺水条（或椽条）上的木条，其间距为屋面平瓦的有效尺寸，其作用是挂瓦。,挂瓦板,：是将檩条、屋顶板、挂瓦条几个构件的功能隔合为一体的预制构件。常用的形式有双肋、单肋、异形肋三种。,（六）屋面瓦,屋面瓦的材料和形式很多，常用的有黏土小青瓦、水泥瓦（英红瓦）、油毡瓦、装饰瓦、琉璃瓦、筒瓦、粘土平瓦、金属板、金属夹心板等。不同的瓦材用,挂、绑、钉、粘,等方法固定。配件有：屋脊、檐沟、封檐板、压顶板、排水沟等。,16,四、瓦屋面的构造,常用的有三种：,平瓦屋面,油毡瓦屋面,金属板材屋面,瓦屋面均采用结构找坡，并宜符合,表,7-3,的规定。,17,表,7-3,瓦屋面排水坡度（,%,）,材料种类,屋面坡度,平 瓦,20,油毡瓦,20,金属板材,10,18,（一）平瓦屋面,1.,基本构造,（,1,）平瓦可铺设在钢筋混凝土或木基层上，坡度,大于,50,应固定加强。,（,2,）在基层上面先铺设一层卷材，卷材的,搭接宽度,、顺水条,压钉卷材的间距,、,挂瓦条的距离,等均要符合规范要求。（,3,）在基层上设置泥背的方法铺设平瓦。,19,（,4,）,天沟、檐沟的防水层,，可采用防水卷材或防水涂膜，也可采用金属板材。山墙及突出屋面结构的交接处，均应做泛水处理。（,5,）,保温,层可设置在钢筋混凝土结构基层的上部。当设有卷材或涂膜防水层时，防水层应铺设在找平层上；当设有保温层时，保温层应铺设在防水层上。,20,2.,细部构造,(1),纵墙檐口、檐沟,无组织排水檐口,:,将屋面伸出纵墙形成挑檐，挑檐的构造做法,如图,7-37,。砖挑檐的挑出长度、椽条挑出的长度、瓦头挑出封檐的长度等应满足,如图,7-37,尺寸的要求。,有组织排水檐沟：,一般多采用外排水，在檐口处设置檐沟，檐沟的构造形式有,钢筋混凝土挑檐沟,和,女儿墙内檐沟,两种。,如图,7-38,有组织排水檐沟、天沟。檐沟内需铺设附加层。,21,(a),砖挑檐,(b),椽条挑檐,(c),钢筋混凝土挑板挑檐,(d),挑梁挑檐,(e),钢筋混凝土屋面板挑檐 图,7-37,无组织排水挑檐,22,（,a,）钢筋混凝土挑檐沟,(b),女儿墙内檐沟图,7-38,有组织排水檐沟、天沟,23,(2),山墙檐口,双坡屋顶山墙檐口的构造有,硬山和悬山,两种。,硬山,用砂浆粘结小青瓦或抹水泥石灰麻刀砂浆泛水。沿山墙封檐的一行瓦，宜用,1:2.5,的水泥砂浆做出坡水线将瓦封固。,如图,7-39,。,悬山,是将檩条伸出山墙挑出，上部的瓦片用水泥石灰麻刀砂浆抹出披水线，进行封固。,如图,7-40,。,24,(a),小青瓦泛水,(b),砂浆泛水图,7-39,硬山山墙檐口,25,图,7-40,悬山山墙,26,(3),屋脊、天沟和斜沟构造,脊瓦与坡面瓦之间的缝隙,，采用掺有纤维的混合砂浆填实抹平。,互为相反的两坡面相交,在最高处形成屋脊，屋脊处应用形脊瓦盖缝，,如图,7-41a,所示。,在等高跨和高低跨屋面相交处,会形成天沟，,两个互相垂直的屋面相交处,会形成斜沟。天沟和斜沟应保证有一定的断面尺寸，沟底用镀锌铁皮铺于基层上，镀锌铁皮两边压入瓦片下，,如图,7-41b,所示。,27,7-41,屋脊、天沟和斜沟,28,（,4,）泛水,：,采用聚合物水泥砂浆或掺有纤维的混合砂浆分次抹成；,烟囱与屋面的交接处,，在迎水面中部应抹出分水线，,如图,7-42,；,平瓦与屋顶窗交接处,，应采用金属排水板、窗框固定铁角、窗口防水卷材、支瓦条等连接，,如图,7-43,。,29,图,7-42,平瓦屋面烟囱泛水 图,7-43,平瓦屋面屋顶窗,30,（二）油毡瓦屋面,1.,基本构造,（,1,）油毡瓦可铺设在钢筋混凝土或木基层上，应自檐口向上铺设，,每片油毡瓦不应少于,4,个油毡钉,；脊瓦应顺年最大频率风向搭接，搭盖住两坡面油毡瓦接缝的,1,3,；脊瓦与脊瓦的压盖面，不应小于脊瓦面积的,1,2,；,（,2,）,在基层上面先铺设一层卷材,，卷材铺设在木基层上，用油毡钉固定；铺设在混凝土基层上，用水泥钉固定卷材；油毡瓦的规格：长,宽,厚,1000mm33mm3.5,（,4.5,）,mm,，,如图,7-44,。,31,图,7-44,油毡瓦,32,（,3,）,天沟、檐沟的防水层,，可采用防水卷材或防水涂膜，也可采用金属板材。与山墙及突出屋面结构的交接处，均应做泛水处理。（,4,）,保温层,可设置在钢筋混凝土结构基层的上部。保温层应铺设在防水层上，保温层上再做细石混凝土找平层，然后铺设卷材垫毡和油毡瓦。,33,2.,细部构造,（,1,）油毡瓦屋面的檐口,应设金属滴水板，,如图,7-45,所示。檐口油毡瓦与卷材之间，应采用满粘法铺贴，,如图,7-46,所示,34,图,7-45,油毡瓦屋面檐口,35,图,7-46,油毡瓦屋面檐沟,36,（,2,）泛水,油毡瓦屋面的泛水板，,如图,7-47,；,与突出屋面的构件交接处，,应先做二毡三油防水层，待铺瓦后再用高聚物改性沥青卷材做单层防水；,在女儿墙泛水处,，油毡瓦可沿基层与女儿墙的八字坡铺贴，并用镀锌薄钢板覆盖，钉入墙内预埋木砖上；,泛水上口与墙间的缝隙,应用密封材料封严。,37,图,7-47,油毡瓦屋面泛水,38,（,3,）屋脊,油毡瓦屋面的脊瓦在两坡面瓦上的搭盖宽度，每边不应小于,150mm,。,图,7-48,油毡瓦屋脊,39,（三）金属板材屋面,是指采用金属板材作为屋盖材料，将结构层和防水层合二为一的屋盖形式。板的形状有多种，有,复合板,，也,有单板,。,1.,基本构造,金属板材铺设时，应先在檩条上安装固定支架，板材和支架的连接，,如图,7-49,所示。,相邻两块板,应顺年最大频率风向搭接；,上下两排板,的搭接长度，应根据板型和屋面坡长确定，,对接拼缝与外露钉帽,应做密封处理。,40,7-49,金属板（压型钢板）屋面构造示意,41,2.,细部构造,（,1,）檐口、檐沟,金属板材屋面檐口挑出的长度不应小于,200mm,，,如图,7-50a,；,檐口应用金属板材的堵头封檐板；,山墙应用包角板和固定支架封严；天沟用金属板材制作时，,如图,7-50b,。,42,（,a,）檐口 （,b,）压型钢板檐沟示意图,7-50,金属板材屋面檐口、檐沟,43,（,2,）泛水,泛水板与突出屋面的墙体搭接,如图,7-51,；,每块泛水板的长度不宜大于,2m,，泛水板的安装应顺直；,搭接宽度,应符合不同板型的要求。,（,3,）屋面脊部,应用金属屋脊盖板，并在屋面板端头设置,泛水挡水板和泛水堵头板,，,如图,7-52,。,44,图,7-51,金属板材屋面泛水,45,图,7-52,金属板材屋脊,46,47,（一）承重结构,1.,桁架结构,瓦屋面所用的桁架多为三角形屋架，按材料的不同又可分为木屋架、钢木组合屋架、钢筋混凝土屋架，如图,7-38,所示。当房屋的内横墙较少时，常将檩条搁在屋架之间作为屋面承重结构，如,图,7-38,（,a,）,所示。,一传统瓦屋面构造,第六节 瓦屋面构造,48,2.,梁架结构,梁架结构由木柱、木梁、木枋所构成，又被称为穿斗结构或立贴式结构，如图,7-37,（,b,）所示。,3.,空间结构,空间结构主要用于大跨度建筑，如网架结构和悬索结构的建筑等。,第六节 瓦屋面构造,图,7-,37,瓦屋面的承重结构,49,4.,硬山承重体系,硬山承重体系是将横墙砌至屋顶代替屋架，在横墙上面直接铺屋面板，或在横墙上搭檩条，再做屋面的做法，后一种方式又被称为硬山搁檩，如图,7-37,（,c,）所示,第六节 瓦屋面构造,图,7-,37,瓦屋面的承重结构,50,（二）屋面构造,1.,无檩体系,无檩体系是将屋面板直接搁在山墙、屋架或屋面梁上的结构体系，瓦主要起造型装饰的作用。这种无檩体系的瓦屋面基层由各类钢筋混凝土板构成，其构造方式比较简单，常用于民用住宅或风景园林建筑的屋顶，如,图,7-39,所示。,第六节 瓦屋面构造,51,（二）屋面构造,2.,有檩体系,有檩体系是将瓦材铺设在由檩条、屋面板、挂瓦条等组成的基层上的结构体系。屋面做法如,图,7-40,所示。,无椽方案是将平瓦挂在由檩条、屋面板、油毡、顺水条、挂瓦条组成的基层上的做法。,有椽方案是将平瓦挂在由檩条、椽条、屋面板、油毡、顺水条、挂瓦条组成的基层上的做法。,冷摊瓦方案是将平瓦挂在由檩条、椽条、挂瓦条组成的基层上的做法。,第六节 瓦屋面构造,52,2.,有檩体系,（,1,）檩条,檩条支承在屋架上弦或山墙上，用于承担上部屋面板传来的荷载，并将这些荷载传给屋架或山墙。常见檩条类型如,图,7-41,所示。,（,2,）屋面板,屋面板也叫“望板”，一般采用,15mm,20mm,厚的木板。可直接钉在檩条上，如,图,7-40,（,a,）,所示；有时也需钉在椽子上，如,图,7-40,（,b,）,所示。屋面板的接头应钉在檩条或椽子上，并应错开布置，不得集中在一根上,第六节 瓦屋面构造,53,（,3,）油毡,屋面板应干铺一层油毡，做第二道防水。油毡应平行于屋檐自下而上铺设，纵横搭接宽度不应小于,100mm,，并用热沥青粘严。油毡在屋檐处应搭入铁皮天沟内；在屋面突出物处应沿垂直墙面向上铺设，而且应高出屋面,200mm,以上，并做好收头处理（同卷材屋面泛水）。,（,4,）顺水条,顺水条即压毡条。在屋面板上铺油毡时，需顺水流方向钉木压毡条，这样即使有少量雨水从瓦缝间渗下，也可顺油毡表面流到檐口。通常，顺水条断面尺寸为,30mml5mm,，中距为,400 mm,500mm,。,第六节 瓦屋面构造,54,（,5,）挂瓦条,挂瓦条一般在有望板时钉在顺水条上，如图,7-40,（,a,）、（,b,）所示；在没有望板时钉在平行于水流方向的椽条上，如,图,7-40,（,c,）,所示。其断面尺寸一般为,30mm30mm,，间距应与平瓦的尺寸相适应，一般为,280mm,330mm,。屋檐三角木断面尺寸一般为,50mm70mm,，每两根顺水条之间应留一个泄水孔。,第六节 瓦屋面构造,55,（,6,）平瓦,平瓦有陶瓦和水泥瓦两种类型。陶瓦有青色和红色两种，水泥瓦一般为灰色。,青、红陶瓦尺寸为,380mm240mm20mm,水泥瓦尺寸为,385mm235mm15mm,脊瓦尺寸为,445mm190mm20mm,铺瓦时应由檐口向屋脊铺挂。上下瓦的搭盖宽度不应小于,70mm,，檐口处的瓦应伸出封檐板,80mm,，并用一道,20,号铅丝将其拴挂在挂瓦条上。屋脊处也应用一道,20,号铅丝将瓦拴挂在挂瓦条上，并用,1,3,水泥砂浆铺脊瓦盖严。,第六节 瓦屋面构造,56,3.,平瓦屋面的细部构造,（,1,）檐口,檐口构造分纵墙檐口和山墙檐口两种情况,纵墙檐口：,纵墙檐口根据造型要求可做成挑檐或封檐结构，如,图,7-42,所示,山墙檐口：,山墙檐口有硬山与悬山两种做法,硬山檐口的做法如,图,7-43,所示,悬山檐口的做法如,图,7-44,所示,第六节 瓦屋面构造,57,（,2,）天沟,坡屋顶的天沟在两个坡面相交处或与坡面交接处。天沟应有足够的断面积，上口宽度不应小于,300mm,，深度不应小于,150mm,。在沟内，一般在木天沟板上铺镀锌铁皮，并伸入瓦片下面至少,150mm,。若为女儿墙天沟，则沟内防水层应延伸至立墙上形成泛水。天沟做法如,图,7-45,所示。,（,3,）屋脊,两个倾斜的屋面相交在最高处形成屋脊。平瓦应由檐口向屋脊铺挂，在屋脊处用脊瓦搭盖，通常用,1,3,的水泥砂浆或水泥石灰麻刀砂浆嵌固脊瓦，如,图,7-46,所示。,第六节 瓦屋面构造,58,（一）彩色水泥瓦屋面,彩色水泥瓦的外型尺寸为,420mm330mm,，颜色有玛瑙红、素烧红、金橙黄、翠绿等。这种瓦适用于坡度在,22.5,80,的屋面，屋面坡度最小不宜小于,17.5,。当屋面坡度在,22,35,时，檐口瓦应用钉子固定，上部瓦根据地区风力大小决定钉子的间距，底部用挂瓦条或,2,双股铜丝绑扎；当屋面坡度在,35,55,时，每块瓦都必须用钉子钉牢；当屋面坡度在,55,以上时，除钉接外，还应用搭扣勾牢。彩色水泥瓦屋面的构造如,图,7-47,所示。,二新型瓦屋面构造,第六节 瓦屋面构造,59,（二）小青瓦屋面,小青瓦有底瓦、盖瓦、筒瓦、滴水瓦、谷瓦等。小青瓦在多雨地区使用时，底瓦和盖瓦应搭七露三，在一般地区则应搭六露四。小青瓦屋面构造如,图,7-48,所示。,（三）金属瓦屋面,金属瓦屋面是用镀锌铁皮或铝合金瓦做防水层的一种屋面，金属瓦屋面自重轻、防水性能好、使用年限长，主要用于大跨度建筑的屋面。金属瓦屋面瓦材拼缝形式如,图,7-49,所示。所有的金属瓦必须相互连通导电，还应与避雷针或避雷带连接。,第六节 瓦屋面构造,60,（四）彩色压型钢板波形瓦屋面,彩色压型钢板屋面简称彩板屋面。彩板主要采用螺栓连接，所以不受季节影响。彩板色彩绚丽，质感好，大大增强了建筑的艺术效果。彩板除用于平直坡面的屋顶外，还可根据造型与结构形式的需要，在曲面屋顶上使用。,彩色压型钢板厚度一般为,0.4mm,0.8mm,，断面有,V,型、长平短波和高低波等多种形式。其中彩色压型钢板波形瓦用,0.5mm,0.8mm,厚镀锌钢板冷压成仿水泥瓦外形的大瓦，横向搭接后中距,1000mm,，纵向搭接后最大中距为,400mm,，挂瓦条中距,400mm,。彩色压型钢板波形瓦屋面构造如,图,7-50,所示。,第六节 瓦屋面构造,61,（五）石板瓦屋面,石板瓦屋面采用厚度为,5mm,10mm,的优质页岩石板瓦，用,1,1,4,水泥石灰砂浆（掺入约,3%,水泥重量的麻刀或耐碱短纤维玻璃丝）卧铺，上下搭接错缝而成，其构造如,图,7-51,所示。,（六）玻璃钢瓦屋面,常见的玻璃钢瓦屋面为玻璃纤维增强聚酯波形瓦，或,R-PVC,塑料波形瓦。其色彩有淡蓝色、淡绿色、乳白色等，适于作室外罩棚。玻璃钢瓦屋面的构造如,图,7-52,所示。,第六节 瓦屋面构造,62,（七）琉璃型轻质波形瓦屋面,琉璃型轻质波形瓦是用十多种化工原料，以中碱玻织布为骨架，应用化学方法加工而成的复合建筑材料。琉璃型轻质瓦，质地坚韧光洁，色泽鲜艳，厚薄均匀，具有可割、可钉、防火、防腐、耐老化、吸水率低等特点，克服了铁瓦、石棉瓦、玻璃钢瓦的缺点，适用于厂房、仓库及棚廊。,常见琉璃型轻质波形瓦的尺寸有,1800mm720mm5mm,（小波瓦）、,1800mm745mm6mm,（中波瓦）等，其构造做法与玻璃钢瓦屋面相同。,第六节 瓦屋面构造,63,（八）琉璃瓦屋面,琉璃瓦即彩釉陶瓷瓦，分平瓦和筒瓦两类。平瓦有,S,形瓦、平板瓦、波形瓦及空心瓦等，色彩有铬绿、橘黄、桔红、玫瑰红、咖啡绿、湖蓝、孔雀蓝和金黄等。多用于古建园林及建筑坡屋面。,琉璃瓦屋面施工时不用挂瓦条，将基层作找平层处理，并做好防水处理。瓦片用水泥浆座垫，由檐口向上铺贴。灰浆要饱满，砌筑后不能松脱。瓦片铺贴要求搭接,2/3,，且要求平直。完工后及最后上色料工序后，要用干抹布抹干净瓦面，保持琉璃瓦面的清洁、光亮。,第六节 瓦屋面构造,64,（九）彩色油毡瓦屋面,彩色油毡瓦一般厚为,4mm,，长为,1000mm,，宽为,333mm,，应用钉子固定油毡瓦片。这种瓦适用于屋面坡度,1/3,的屋面，如用于坡度,1/5,1/3,的屋面，油毡瓦的下面应增设有效的防水层。彩色油毡瓦多用于厚度为,200mm,或,250mm,加气混凝土屋面板上，此时加气混凝土兼做保温层。彩色油毡瓦屋面构造如,图,7-53,所示。,第六节 瓦屋面构造,65,（十）阳光板拱形屋面,阳光板（即聚碳酯板、卡普隆板、,PC,板）屋面，可设计成各种形式。阳光板的厚度为：空心板,4mm,10mm,，实心平板,3mm,，实心波纹板,0.8mm,。拱形屋面的弧度由设计人确定，但其最小弯曲半径依厚度不同分别为,1050 mm,（厚度为,6mm,时）、,1400mm,（厚度为,8mm,时）、,1750mm,（厚度为,10mm,时）。,阳光板拱形屋面具有耐冲击、抗紫外线、抗老化、透光率较高、重量轻、防结露、阻燃、防火性好、可冷弯、可切割、适应各种断面形式等特点。因此，适用于拱廊、门头、游泳池、休息廊、站台棚等。其做法如,图,7-54,所示,第六节 瓦屋面构造,66,图,7-,38,瓦屋面的屋架形式,67,图,7-,39,无檩体系（钢筋混凝土基层瓦屋面）,68,图,7-,40,有檩体系,69,图,7-,41,常见檩条类型,70,图,7-,40,有檩体系,71,图,7-,40,有檩体系,72,图,7-,40,有檩体系,73,图,7-,42,纵墙檐口,74,图,7-,43,硬山山墙檐口,75,图,7-,44,悬山山墙檐口,76,图,7-,45,天沟构造,77,图,7-,46,屋脊构造,78,图,7-,47,彩色水泥瓦屋面的构造,79,图,7-,48,小青瓦屋面,80,图,7-,49,金属瓦屋面瓦材拼缝形式,81,图,7-,50,彩色压型钢板波形瓦屋面,82,图,7-,51,石板瓦屋面,83,图,7-,52,玻璃钢瓦屋面,84,图,7-,53,彩色油毡瓦屋面,85,图,7-,54,阳光板拱形屋面,86,
