母差、同期考试试题.doc

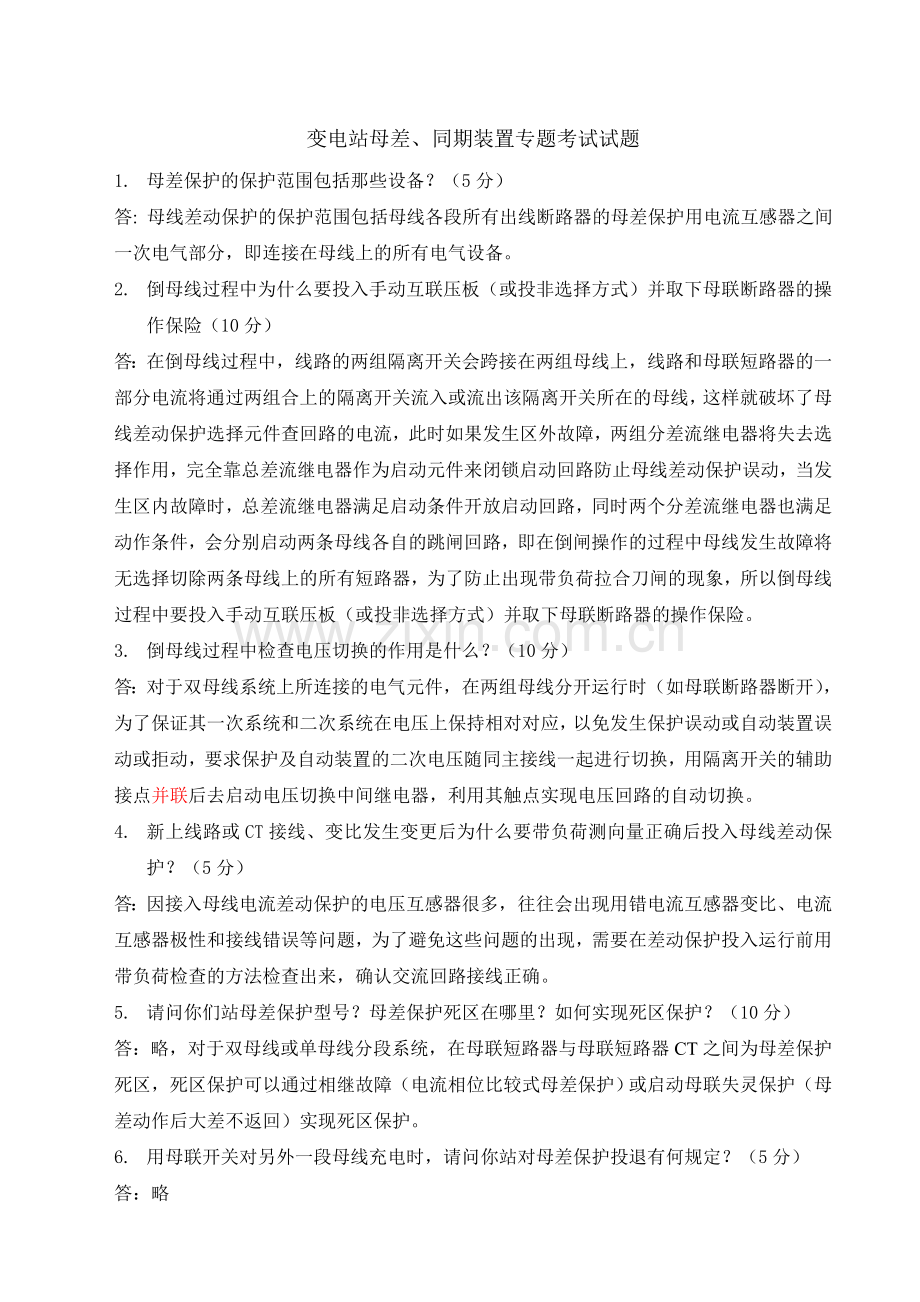

变电站母差、同期装置专题考试试题
1. 母差保护的保护范围包括那些设备？（5分）
答: 母线差动保护的保护范围包括母线各段所有出线断路器的母差保护用电流互感器之间一次电气部分，即连接在母线上的所有电气设备。
2. 倒母线过程中为什么要投入手动互联压板（或投非选择方式）并取下母联断路器的操作保险（10分）
答：在倒母线过程中，线路的两组隔离开关会跨接在两组母线上，线路和母联短路器的一部分电流将通过两组合上的隔离开关流入或流出该隔离开关所在的母线，这样就破坏了母线差动保护选择元件查回路的电流，此时如果发生区外故障，两组分差流继电器将失去选择作用，完全靠总差流继电器作为启动元件来闭锁启动回路防止母线差动保护误动，当发生区内故障时，总差流继电器满足启动条件开放启动回路，同时两个分差流继电器也满足动作条件，会分别启动两条母线各自的跳闸回路，即在倒闸操作的过程中母线发生故障将无选择切除两条母线上的所有短路器，为了防止出现带负荷拉合刀闸的现象，所以倒母线过程中要投入手动互联压板（或投非选择方式）并取下母联断路器的操作保险。
3. 倒母线过程中检查电压切换的作用是什么？（10分）
答：对于双母线系统上所连接的电气元件，在两组母线分开运行时（如母联断路器断开），为了保证其一次系统和二次系统在电压上保持相对对应，以免发生保护误动或自动装置误动或拒动，要求保护及自动装置的二次电压随同主接线一起进行切换，用隔离开关的辅助接点并联后去启动电压切换中间继电器，利用其触点实现电压回路的自动切换。
4. 新上线路或CT接线、变比发生变更后为什么要带负荷测向量正确后投入母线差动保护？（5分）
答：因接入母线电流差动保护的电压互感器很多，往往会出现用错电流互感器变比、电流互感器极性和接线错误等问题，为了避免这些问题的出现，需要在差动保护投入运行前用带负荷检查的方法检查出来，确认交流回路接线正确。
5. 请问你们站母差保护型号？母差保护死区在哪里？如何实现死区保护？（10分）
答：略，对于双母线或单母线分段系统，在母联短路器与母联短路器CT之间为母差保护死区，死区保护可以通过相继故障（电流相位比较式母差保护）或启动母联失灵保护（母差动作后大差不返回）实现死区保护。
6. 用母联开关对另外一段母线充电时，请问你站对母差保护投退有何规定？（5分）
答：略
7. 母线差动保护中的“大差”、“小差”的保护范围是如何划分的？（10分）
答：所谓大差是反应除母联外所有之路电流之和而动作，所以其保护范围为母线上的所有支路，大差作为故障母线的判别元件。所谓小差是反应各母线上所有运行支路电流之和而动作，所以其保护范围为各自母线上的所有支路，小差作为母线的选择元件。
8. 母差保护中电压闭锁的作用是什么？如何实现？当一段母线PT需要检修时，母差保护应注意哪些事项？（10分）
为了防止差动继电器误动或误碰出口中间继电器造成母线保护动作，故采用电压闭锁元件，电压闭锁元件利用接在每条母线上的电压互感器反应各种相间短路故障，零序过电压继电器反应各种接地故障。当一段母线PT需要检修时，应将母差保护PT二次联络压板投入，将需要停电PT的电压闭锁退出（能够自动切换的仅退出需要检修PT的电压闭锁压板）。
9. 同期装置同期并列条件是什么？（5分）
答：1、并列开关两侧的相序、相位相同。
　　2、并列开关两侧的频率相等
　　3、并列开关两侧的电压相等
10. 同期装置使用方法是什么？如何根据同期表指示判断同期情况？（10分）
答：当断路器两端均不带电时，同期装置自动退出运行，此时合上本盘TK，及中控屏上2STK及本盘TK即可；当断路器单侧带电时，合上中央信号控制屏同期开关1STK和同期解除装置2STK及本盘TK即可；当断路器两侧同时带电时，不论两侧电源是否明显属同一个系统，应先投入中央信号控制屏同期开关1STK及本屏TK，严禁将2STK投入，避免非同期合闸。当投入1STK及TK同期合闸时，若同步检查表S指针位于中间位置时（合闸角很小或为零）方可合闸
当投入1STK及TK同期合闸时，若同步检查表S指针快速旋转，应汇报中调、地调调整电压及频率，当指针缓慢转至中间标志一瞬间再行合闸。
11. 同一系统并列时，当同期装置指示不同期时，应如何检查处理？（10分）
答：应检查中控盘同期捕捉把手1STK、线路本盘同期把手TK及母线PT电压、线路PT电压是否正常，检查线路PT609保险是否熔断，同期表是否损坏等。
12. 线路PT有几个作用？交流量分别供给哪些装置使用？（5分）
答：线路PT有两个作用，交流量供同期装置、自动重合闸装置使用。
13.为什么设置母线充电保护？
答：为了更可靠地切除被充电母线上的故障,在母联开关或母线分段开关上设置相电流或零序电流保护,作为专用的母线充电保护。
　　母线充电保护接线简单,在定值上可保证高的灵敏度。在有条件的地方,该保护可以作为专用母线单独带新建线路充电的临时保护。
　　母线充电保护只在母线充电时投入,当充电良好后,应及时停用。
14、系统发生事故时，要求事故及有关单伍运行人员必须立即向调度汇报的主要内容是什么？
答：系统发生事故时，事故及有关单位应立即准确地向有关上级值班调度员报告概况。汇报内容包括事故发生的时间及现象、断路器变位情况、继电保护和自动装置动作情况和频率、电压、潮流的变化及设备状况等。待弄清情况后，再迅速详细汇报。
15、线路跳闸，哪些情况不宜强送？
答：下列情况线路跳闸后，不宜强送电。
（1）空充电线路。
（2）试运行线路。
（3）线路跳闸后，经备用电源自动投入已将负荷转移到其他线路上，不影响供电。
（4）电缆线路。
（5）有带电作业工作并申明不能强送电的线路。
（6）线路变压器组断路器跳闸，重合不成功。
（7）运行人员已发现明显故障现象。
（8）线路断路器有缺陷或遮断容量不足的线路。
（9）已掌握有严重缺陷的线路（水淹、杆塔严重倾斜、导线严重断股等）。
16、查找二次系统的直流接地的操作步骤有哪些？
答：根据运行方式、操作情况、气候影响进行判断可能接地的处所，采取拉路分段寻找处理的方法，以先信号和照明部分后操作部分，先室外部分后室内部分为原则。在切断各专用直流回路时，切断时间应尽量短，不论回路接地与否均应合上。当发现某一专用直流回路有接地时，应及时找出接地点，尽快消除。
17、查找二次系统的直流接地的注意事项有哪些？
答：（1）当直流发生接地时禁止在二次回路上工作。
（2）处理时不得造成直流短路和另一点接地。
（3）拉合直流电源前应采取必要措施防止直流失电可能引起保护、自动装置误动。
18、为什么设置母线充电保护？
答：母线差动保护应保证在一组母线或某一段母线合闸充电时，快速而有选择地断开有故障的母线。为了更可靠地切除被充电母线上的故障，在母联断路器或母线分段断路器上设置相电流或零序电流保护，作为母线充电保护。
母线充电保护接线简单，在定值上可保证高的灵敏度。在有条件的地方，该保护可以作为专用母线单独带新建线路充电的临时保护
19、电容式的重合闸为什么只能重合一次？
答：电容式重合闸式利用电容器的瞬时放电和长时充电来实现一次重合的。如果断路器是由于永久性短路而保护动作所跳开的，则再自动重合闸一次重合后断路器作第二次跳闸，此时跳闸位置继电器重新启动，但由于重合闸整组复归前使时间继电器触点长期闭合，电容器则被中间继电器的线圈所分接不能继续充电，中间继电器不可能再启动，整组复归后电容器还需20～25S的充电时间，这样保证重合闸只能发出一次合闸脉冲。
20、距离保护有哪些闭锁装置？各起什么作用？
答：距离保护的闭锁装置包括有：
（1）电压断线闭锁。电压互感器二次回路断线时，由于加到继电器的电压下降，好象短路故障一样，保护可能误动作，所以要加闭锁装置。
（2）振荡闭锁。在系统发生故障出现负序分量时将保护开放（0．12～0。15s），允许动作，然后再将保护解除工作，防止系统振荡时保护误动作。
21、接地网的电阻不合规定有何危害？
答：接地网起着工作接地和保护接地的作用，如果接地电阻过大则
（1）发生接地故障时，使中性点电压偏移增大，可能使健全相和中性点电压过高，超过绝缘要求的水平而造成设备损坏。
（2）在雷击或雷电波袭击时，由于电流很大，会产生很高的残压，使附近的设备遭受到反击的威胁，并降低接地网本身保护设备（架空输电线路及变电站电气设备）带电导体的耐雷水平，达不到设计的要求而损坏设备。
22、电网无功补偿的原则是什么？
答：电网无功补偿的原则是电网无功补偿应基本上按分层分区和就地平衡原则考虑，并应能随负荷或电压进行调整，保证系统各枢纽电的电压在正常和事故后均能满足规定的要求，避免经长距离线路或多级变压器传送无功功率

23、産铁磁谐振的根本原因是什么？
答：产生铁磁谐振的根本原因，是由于铁磁元件磁路饱和，从而造成了非线性的励磁特性引起的。通常，系统中铁磁元件处于于额定电压或稍高于额定电压时，其铁芯中的磁通处于未饱和状态，激磁电感是线性的。但各种过电压的作用，常使得作用在铁磁元件上的电压大大升高，这时通过铁磁元件线圈的电流远超过额定的激磁电流，铁芯达到饱和而电感呈非线性。当系统中的电压互感器的伏安特性较差时，即出现上述情况，因此在一定的条件下，它与系统的电容组成振荡回路就可能激发起持续时间较长的铁磁谐振过电压。
24、消弧线圈的作用是什么？
答：电网中性点装消弧线圈，当发生单相接地时，中性点电压升高，消弧线圈电感性电流IL、在故障点流过恰好与接地容性电流反相，能够补偿接地电流，使接地电流减小，电弧容易熄灭，限制电弧接地过电压，限制事故发展，减少线路故障跳闸，提高供电可靠性。
25、双母线或多分段环形母线各有一组电压互感器时，进行母线倒闸操作应注意什么？为什么？
答：1．必须是高压侧先并联，然后二次侧才允许并联；解开时必须是二次侧先解然后再解一次侧。
原因是防止通过PT由二次向一次反充电。
2．倒闸时拔掉母联开关的操作保险，对于相位比较式及固定连接式母差还应将母差保护改投非选择。
原因是a．防止拉合刀闸时母联开关跳开，造成用刀闸直接拉合环；b．使母差保护可以正确动作。
26、高压母线倒闸操作方法及注意事项？
答：（1）新建、改建、检修后的母线投运，有条件可从零升压，也可用母联或其他元件开关送电，但必须有小定值的速断保护，若用母差保护，必须有选择切除故障，防止误切运行设备。注意校对新投母线PT相位。
（2）倒换母线先合母联，作好防止跳闸措施后才能将元件倒换另一组母线，为防止刀闸切环流过大而烧坏触头，在合母线刀闸时电流流入与流出的元件交替进行，也可采用一个元件倒换好以后再倒换另一元件。
（3）母联检修的情况下倒换母线，用一个元件开关对备用母线充电，正常后再断开，然后合上该元件运行母线刀闸，用此刀闸对备用母线充电，进行倒母线操作，最后一个元件用刀闸切空母线。
（4）母线倒闸操作，及时改变母差保护投入方式，严禁退出母差保护。
（5）元件倒换母线注意交、直流回路正确切换防止母差保护误动，分支元件保护误动。
（6）母线倒换，继电保护及自动装置电源要及时切换。
（7）空母线停运之前，先断该母线PT二次开关：防止切换回路动作有误而将运行母线PT二次开关跳开。
（8）l10KV－330KV母线由运行转备用或由检修转备用，注意监视备用母线电压表，若有指示，可能是发生铁磁谐振，要迅速进行处理。可以将不带电线路、变压器开关或旁母开关合上，也可拉开PT刀闸。
27、变压器停、送操作原则？
答：（1）变压器恢复备用时，先推上110KV及以上电压等级的中性点接地刀闸，投入全套保护，重瓦斯投跳闸，送上冷却装置电源。
（2）变压器两侧或三侧都有电源时，应从保护齐全、开关动作可靠，励磁涌流影响小的高压或中压侧充电，低压侧并列，注意核对相位，停用时相反。
（3）低压侧装有电磁式电压互感器的变压器，低压侧开路时，可能产生传递过电压， 变压器投、退或空载运行时，最好低压侧带高厂变、站用变或采取其他防谐措施。
（4）对发一变组、新投或大修的变压器，条件允许时尽可能采用发电机零起升压。
（5）对带有消弧线圈的变压器，停运前先将消弧线圈倒至其他变压器，对大电流接地系统侧停运前先推上中性点接地刀闸。
（6）新投、大修后、故障跳间后的变压器加入运行时，若不能从零升压，尽可能用保护可靠的开关串代变压器开关，对变压器冲击，带负荷校保护极性。
18、如何装设和拆除接地线?
答：（1）装设和拆除接地线的工作必须有两人进行，当验明设备确无电压后，应立即将检修设备接地并三相短路；（2）装设和拆除接地线均应使用绝缘棒并戴绝缘手套；（3）装设接地线必须先接接地端，后接导体端，必须接触牢固。拆除接地线的顺序与装设接地线时相反。

什么叫断路器自由脱扣?有什么用途?
答：断路器在合闸过程中的任何时刻，若保护动作接通跳闸回路，断路器都能可靠地断开，这就叫自由脱扣，带有自由脱扣的断路器，可以保证当断路器合于短路故障时，能迅速断开，避免扩大事故范围。
在停电的低压回路上工作应采取哪些安全措施？
答：（1）将检修设备的各方面电源断开，取下可熔熔断器，在刀闸操作把手上悬挂“禁止合闸、有人工作”的标示牌（2）工作前必须验电；（3）根据需要采取其他安全措施。

电容器组应在什么情况下退出运行？
答：在正常情况下电容器组投入或退出运行，都应由本系统的无功负荷分布或功率因数及电压来决定。当电容器组电压超过额定电压的1.1倍时，或者电流达到电容器额定电流的1.3倍，且电容器室的环境温度超过40℃，应将电容器组退出运行。
变压器长时间在极限温度下运行哪些危害？
答：一般变压器的主绝缘是A级绝缘，规定最高使用温度为105℃，变压器在运行中绕组的温度要比上层油温高10～15℃，如果运行中的变压器上层油温总在80～90℃左右，也就是绕组经常在95～105℃左右，就会因温度过高使绝缘老化严重，加速绝缘油的劣化，影响使用寿命。
三绕组变压器停一侧，其他侧能否继续运行？应注意什么？
答： 三绕组变压器任何一侧停止运行，其他两侧均可继续运行，但应注意的是：
（1）若低压侧为三角形接线，停止运行后应投入避雷器。
（2）高压侧停止运行，中性点接地隔离开关必须投入。
（3）应根据运行方式考虑继电保护的运行方式和整定值。
高频保护投停应注意什么？为什么？
答：高频保护投入跳闸前，必须交换线路两侧高频信号，确认正确后，方可将线路高频保护两侧同时投入跳闸。对于环网运行中的线路高频保护两侧必须同时投入跳闸或停用。不允许单侧投入跳闸，否则，区外故障将造成单侧投入跳闸的高频保护动作跳闸。因为停用侧的高频保护不能向对侧发闭锁信号，而导致单侧投入跳闸的高频保护误动。

变压器运行中，若出现油面过高或有油从油枕中溢出，应如何判断处理？
答：应首先检查变压器的负荷、油温和环境温度以及冷却器装置运行是否正常，如负荷、油温和环境温度以及冷却器装置运行情况均正常。则可以判断是因呼吸器或油标管堵塞造成的假油面，此时应经当值调度员同意，将重瓦斯改接信号位置，然后疏通呼吸器或油标管。如因环境温度过高引起溢出时，应作放油处理，对采取隔膜式油枕的变压器，应检查叫囊的呼吸器是否畅通，以及油枕的气体是否排尽等。
事故处理的一般原则是什么？
答：电力系统发生事故时，各单位运行人员应在上级值班调度员的指挥下处理事故，并做到如下几点：
（1）变电站事故和异常处理，必须严格遵守电业安全工作规程、调度规程、现场运行规程及有关安全工作规定，正确执行调度命令。
（2）如果对人身和设备的安全没有构成威胁时，应尽力设法保持其设备运行，一般情况下，不得轻易停运设备；如果对人身和设备的安全构成威胁时，应尽力设法解除这种威胁；如果危及到人身和设备的安全时，应立即停止设备运行。
（3）在处理事故时，采取必要的安全措施，对未造成事故的设备进行必要的安全隔离，保持其正常运行，防止事故扩大。
（4）在处理事故过程中，首先应保证所用电的安全运行和正常供电，当系统或有关设备事故和异常运行造成所用电停电事故时，应首先处理和恢复所用电的运行，以确保其供电。
（5）事故处理时值班人员应根据当时的运行方式、天气、工作情况、继电保护及自动装置的运作情况、光字牌信号、事故打印、表计指示和设备情况，及时判明事故的性质和范围。
（6）尽快对已停用的用户特别是重要用户保安电源恢复供电。
（7）当设备损坏无法自行处理时，应立即向上级汇报。在检修人员到达现场之前，应先做好安全措施。
（8）为了防止事故的扩大，在事故处理过程中，变电站值班人员应与调度员保持联系，主动将事故处理的进展情况报告调度员。
（9）每次事故处理完后，都要做好详细的记录，并根据要求，登录在运行日志、事故障碍及开关跳闸记录本上。
（10）当事故未查明，运行人员不得将继电保护屏的掉牌信号复归，以便专业人员进一步分析。
查找直流接地时有哪些注意事项？
答：（1）采取瞬时断开操作、信号、位置等电源熔断器（或瞬时断开直流电源小开关）时，应经调度同意，且断开电源的时间一般不超过去了3秒钟。无论回路中有无故障、接地信号是否消除，均应及时投入。
（2）为了防止误判断，应从信号、光字牌和绝缘监察表计指示的情况，综合判断。
（3）尽量避免在高峰负荷时进行。
（4）防止人为造短路或另一点接地，导致误跳闸。
（5）禁止使用灯泡查找直流接地故障。
（6）使用仪表检查时，表计内阻应不低于2000Ω/V。
（7）查找故障，必须由二人及以上进行。防止人身触电，作好安全监护。
（8）当发生直流接地时，应暂停正在二次回路上的工作，检查接地是否由工作引起。待查明原因后，再恢复工作。
（9）检查有关二次设备状况，特别注意户外端子箱（盒）、操作机构箱、端子箱等关闭是否完好，有无漏水现象，各种防雨板等是否完整盖好，端子排有无受潮、短路、接地、烧坏。
（10）检查蓄电池、直流配电室等设备状况，蓄电池有无受潮和溶液溢出等现象。
