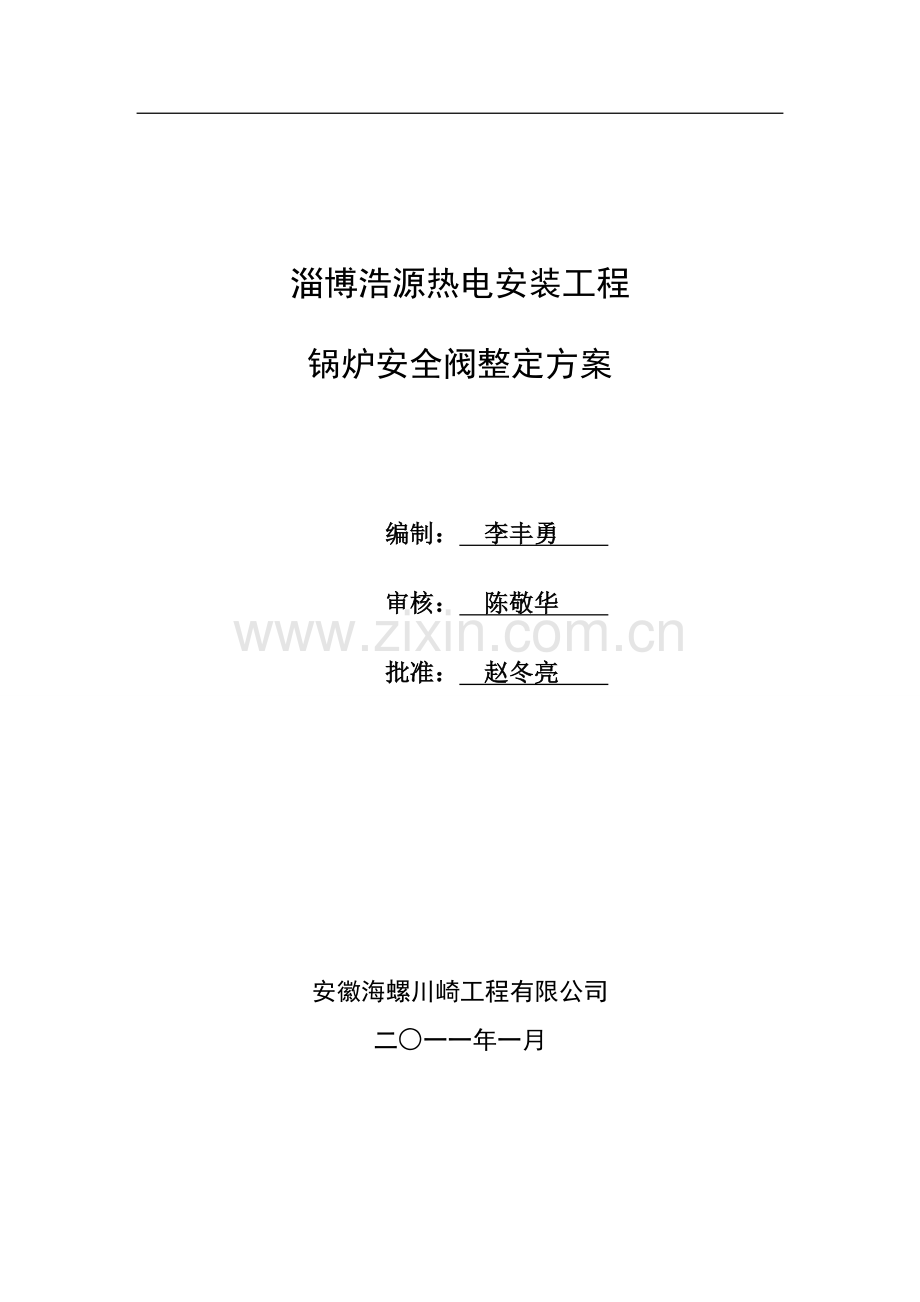

淄博浩源热电安装工程

锅炉安全阀整定方案

编制：　李丰勇　　
审核：　陈敬华　　
批准：　赵冬亮　　

安徽海螺川崎工程有限公司
二○一一年一月

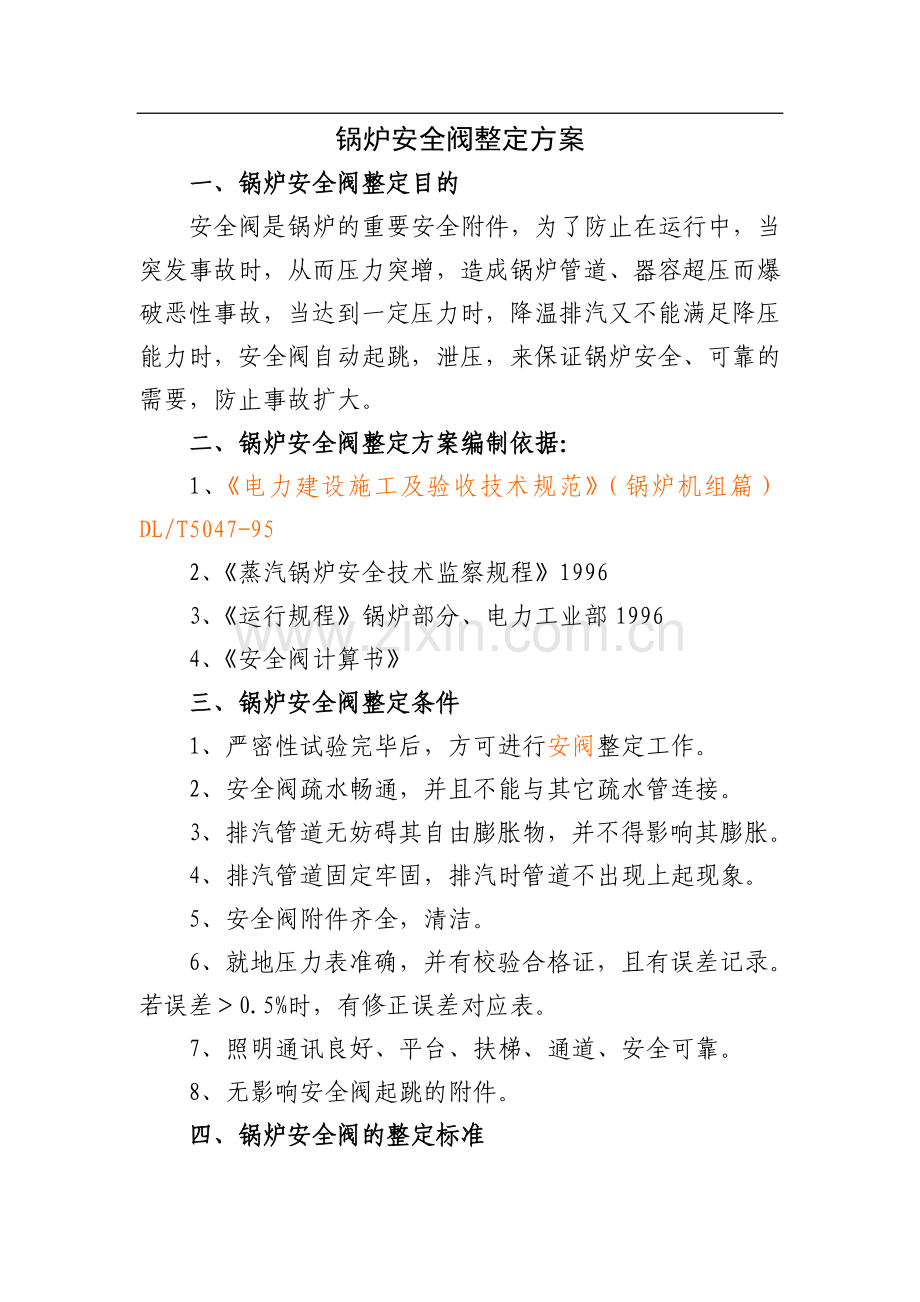

锅炉安全阀整定方案
一、锅炉安全阀整定目的
安全阀是锅炉的重要安全附件，为了防止在运行中，当突发事故时，从而压力突增，造成锅炉管道、器容超压而爆破恶性事故，当达到一定压力时，降温排汽又不能满足降压能力时，安全阀自动起跳，泄压，来保证锅炉安全、可靠的需要，防止事故扩大。
二、锅炉安全阀整定方案编制依据：
1、《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-95
2、《蒸汽锅炉安全技术监察规程》1996
3、《运行规程》锅炉部分、电力工业部1996
4、《安全阀计算书》
三、锅炉安全阀整定条件
1、严密性试验完毕后，方可进行安阀整定工作。
2、安全阀疏水畅通，并且不能与其它疏水管连接。
3、排汽管道无妨碍其自由膨胀物，并不得影响其膨胀。
4、排汽管道固定牢固，排汽时管道不出现上起现象。
5、安全阀附件齐全，清洁。
6、就地压力表准确，并有校验合格证，且有误差记录。若误差＞0.5%时，有修正误差对应表。
7、照明通讯良好、平台、扶梯、通道、安全可靠。
8、无影响安全阀起跳的附件。
四、锅炉安全阀的整定标准
按照《蒸汽锅炉安全技术监察规程》第143条、第144条之规定，及GB42243-89《弹簧直接载荷式安全阀规定》各安全阀的整定计算值如下：
集汽集箱1#安全阀开启压力：10.29
集汽集箱1#安全阀开启压力：10.29，
五、锅炉安全阀整定方法步骤
1、锅炉运行正常，安全阀整定人员准备充分，用锅炉顶部监视水位、压力,向司炉操作人员挥动两次“升压”字样的信号，开始升压，对安全阀进行试跳，然后挥动“降压”字样进行降压至起跳压力以下。
2、开启压力的调整：打开上铅封，拆去提升架卸下阀帽，松开锁紧螺母，在弹簧规定的工作压力范围内，旋转调节螺套改变弹簧的顶紧压缩量，对开启压力进行调整，若开启压力偏低，按顺时针方向旋紧调节螺套；若开启压力偏高则按逆时针方向旋松之，当调整到所需的开启压力后，将锁紧螺母压紧，装好阀帽。
4、回座压力的调整：若回座压力不符合要求，利用改变调节圈的位置来调整，打开下铅封，拧紧调节圈紧定螺钉，然后用螺丝刀从螺孔伸进便可波动调节圈齿轮，每次调整调节圈旋转的幅度一般以2-5齿为宜，调整结束后应随即将调节圈紧定螺钉压紧，并使螺钉的端部位于调节圈两齿之间的凹槽内，以防止调节圈的松动。
5、用调整开启压力、回座压力的同样方法依次调整锅筒控制安全阀，过热器安全阀。
6、各安全阀的整定数值以就地压力表为准。
7、调整完毕的安全阀应作出标志，在各阶段试运行过程中，禁止将安全阀隔绝或楔死。
六、锅炉安全阀整定安全措施
1、非工作人员严禁参与调整工作。
2、整定时，以就地压力表为准，且有专人读表、专人指挥。
3、整定时，应严格执行验标、厂家要求和锅炉安全监察规程中的有关规定。
4、整定时，从最高值到最低值，依次整定。
5、松动压紧螺丝时应将锅炉压力降至起跳压力以下；
6、整定安全阀时，安全阀的两次起跳间隔应在30min以上；
7、整定前，应全面检查管道固定情况，避免蒸汽排放时，管道摆动；
8、整定前，应全面检查管道保温、周围的通风、环境的清洁、有无卡涩、有无变形、避开周围振源等情况；
9、压力误差小于理论值±1%；
10、调整完毕，恢复所有附件，严禁增加负重及影响动作的紧固件。
七、锅炉安全阀整定组成人员：
整定领导小组组长：
成 员：
运 行 操 作 人员：
调 试 工 作 人员：
八、组织分工：
1、调试单位：
1.1负责安全阀整定作业指导书编写。
1.2负责安全阀整定作业技术指导。
1.3参加负责安全阀整定工作、质量检查，记录工作。
1.4负责编写试验报告。
1.5负责签证的编制，召开签证评议会。
2、业主：
2.1根据调试要求进行操作，当与《锅炉运行规程》有抵触时，以《运行规程》为准。
2.2负责参数的调整和控制。
2.3负责化学的分析和给水，炉内加药，汽水品质的化验分析。
2.4参加安全阀整定检查工作，记录工作，事故处理工作。
2.5参加签证和试验评议会。
2.6负责运行机组安全及隔离事项。
3、施工单位：
3.1参加试验检查、记录工作、试验操作工作。
3.2负责现场安全设施完善工作。
3.3负责现场安全工作。
3.4参加签证和评议会。
