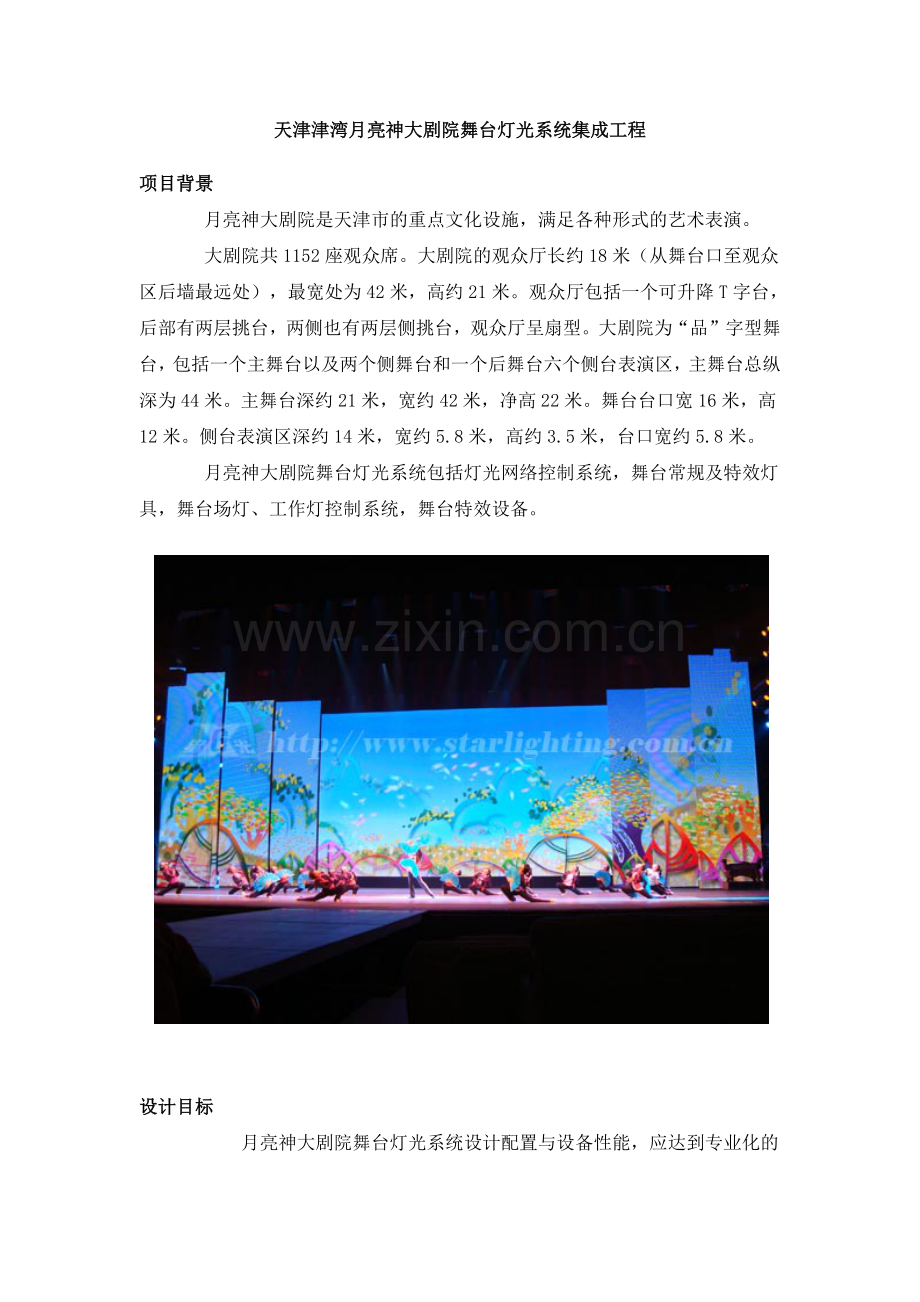

天津津湾月亮神大剧院舞台灯光系统集成工程
项目背景
    月亮神大剧院是天津市的重点文化设施，满足各种形式的艺术表演。
    大剧院共1152座观众席。大剧院的观众厅长约18米（从舞台口至观众区后墙最远处），最宽处为42米，高约21米。观众厅包括一个可升降T字台，后部有两层挑台，两侧也有两层侧挑台，观众厅呈扇型。大剧院为“品”字型舞台，包括一个主舞台以及两个侧舞台和一个后舞台六个侧台表演区，主舞台总纵深为44米。主舞台深约21米，宽约42米，净高22米。舞台台口宽16米，高12米。侧台表演区深约14米，宽约5.8米，高约3.5米，台口宽约5.8米。
    月亮神大剧院舞台灯光系统包括灯光网络控制系统，舞台常规及特效灯具，舞台场灯、工作灯控制系统，舞台特效设备。

设计目标

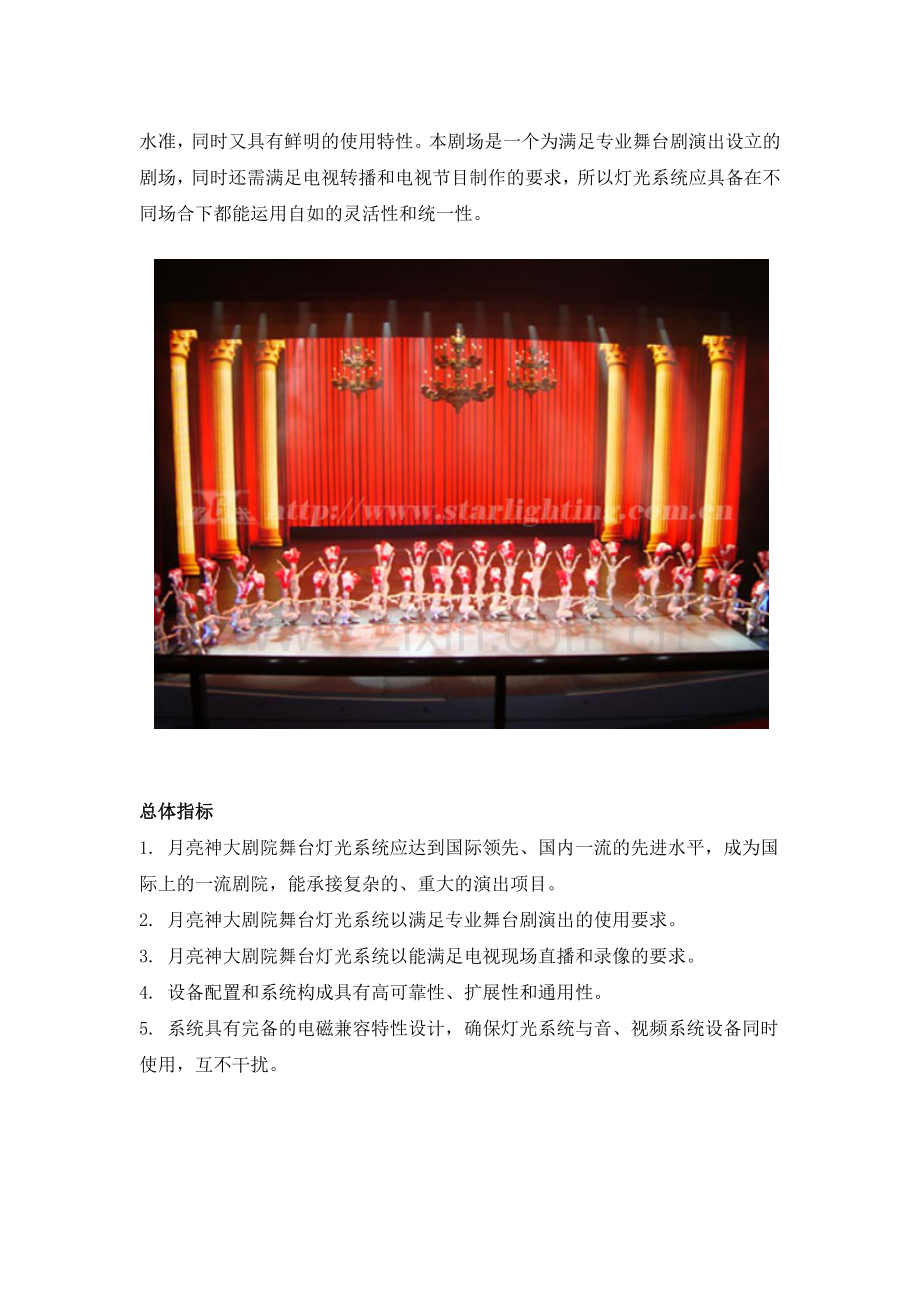

      月亮神大剧院舞台灯光系统设计配置与设备性能，应达到专业化的水准，同时又具有鲜明的使用特性。本剧场是一个为满足专业舞台剧演出设立的剧场，同时还需满足电视转播和电视节目制作的要求，所以灯光系统应具备在不同场合下都能运用自如的灵活性和统一性。

总体指标
1. 月亮神大剧院舞台灯光系统应达到国际领先、国内一流的先进水平，成为国际上的一流剧院，能承接复杂的、重大的演出项目。
2. 月亮神大剧院舞台灯光系统以满足专业舞台剧演出的使用要求。
3. 月亮神大剧院舞台灯光系统以能满足电视现场直播和录像的要求。
4. 设备配置和系统构成具有高可靠性、扩展性和通用性。
5. 系统具有完备的电磁兼容特性设计，确保灯光系统与音、视频系统设备同时使用，互不干扰。

舞台解决方案
      月亮神大剧院灯具配置均为国际国内知名品牌产品。舞台灯光灯位布置为全方位立体分布，面光、眺台光、顶光、效果光、天排光、地排光、侧光、流动光、追光等灯位构成全方位的布光阵列，舞台各部位均有布光点，杜绝照射盲区，可灵活多变地按需组合。

1、面光
舞台面光是为了演出中正面照射灯光的照度的需要，主要用于照亮舞台前部表演区，对舞台上的表演者或与会者起到正面照明的作用，供人物造型用或使舞台上的物体呈现立体效果。
设备选用
面光安装34只5度成像聚光灯，24只远程非球面聚光灯并加装数字换色器，12只1.2kW染色电脑灯。

2、眺台光
观众席眺台光主要是为了补充舞台演出的前面光而设置的，是面光的辅助光。
设备选用
一层眺台光安装12只19度成像聚光灯；
二层眺台光安装8只10度成像聚光灯，12只1.2kW电脑摇头切片成像灯。

3、台口外表演区布光
月亮神大剧院台口外左右两侧各设置了三个台口外表演区，此区域的人物、演出布景以及效果的需要，布置台口外表演区灯光。
设备选用
六格侧表演区各在台口两侧安装6只LED灯；
六格侧表演区各在上空安装1只LED等。

4、顶光
舞台顶光主要是为了增加舞台的水平照度，其作用是对向舞台纵深延展的表演区空间进行必要的照明。
设备选用
一号灯杆安装14只2kW变焦螺纹聚光灯配数字换色器；
三号灯杆安装24只1kW光束灯配数字换色器；
四号灯杆安装14只2kW变焦螺纹聚光灯配数字换色器；
六号灯杆安装24只1kW光束灯配数字换色器；
七号灯杆安装13只2kW变焦螺纹聚光灯配数字换色器；
九号灯杆安装24只1kW光束灯配数字换色器；
十号灯杆安装13只2kW变焦螺纹聚光灯配数字换色器；
十二号灯杆安装24只1kW光束灯配数字换色器；
十三号灯杆安装40只AC灯。

5、台口内电脑灯具
台口内电脑灯具是为了满足演出灯光的特效而设备的。
设备选用
一号灯杆安装4只1.2kW电脑摇头切片成像灯；
二号灯杆安装7只1.2kW电脑摇头图案灯，6只1.2kW电脑摇头染色灯；
四号灯杆安装4只1.2kW电脑摇头切片成像灯；
五号灯杆安装6只1.2kW电脑摇头图案灯，7只1.2kW电脑摇头染色灯；
七号灯杆安装4只1.2kW电脑摇头切片成像灯；
八号灯杆安装7只1.2kW电脑摇头图案灯，6只1.2kW电脑摇头染色灯；
十号灯杆安装4只1.2kW电脑摇头切片成像灯；
十一号灯杆安装6只1.2kW电脑摇头图案灯，7只1.2kW电脑摇头染色灯；
十三号灯杆安装11只1.2kW电脑摇头图案灯；
上场口一号侧光安装1只1.2kW电脑摇头染色灯；
上场口二号侧光安装2只1.2kW电脑摇头染色灯；
上场口三号侧光安装3只1.2kW电脑摇头染色灯；
下场口一号侧光安装1只1.2kW电脑摇头染色灯；
下场口二号侧光安装2只1.2kW电脑摇头染色灯；
下场口三号侧光安装3只1.2kW电脑摇头染色灯；
上场口地流一安装4只1.2kW电脑摇头图案灯；
上场口地流二安装2只1.2kW电脑摇头图案灯；
上场口地流三安装2只1.2kW电脑摇头图案灯；
下场口地流一安装4只1.2kW电脑摇头图案灯；
下场口地流二安装2只1.2kW电脑摇头图案灯；
下场口地流三安装2只1.2kW电脑摇头图案灯；
下场口地流四安装1只1.2kW电脑摇头图案灯。

6、侧光
舞台侧光主要是为了解决舞台表演区侧向灯光照度问题而设置的，其作用是从舞台的侧面造成光源的方向感，可以作为照射演员面部的辅助照明，并可加强布景层次，对人物和舞台空间环境进行造型渲染。投光的角度、方向、距离、灯具种类、功率等因素都会造成各种不同的侧光效果。
设备选用
上侧光一安装10只1kW光束灯配数字换色器；
上侧光二安装18只1kW光束灯配数字换色器；
上侧光三安装18只1kW光束灯配数字换色器；
下侧光一安装10只1kW光束灯配数字换色器；
下侧光二安装18只1kW光束灯配数字换色器；
下侧光三安装18只1kW光束灯配数字换色器。

7、追光
追光灯主要是为了根据剧情需要，在演出中追踪演员形体动作而设置的特殊灯具。
设备选用
与观众厅后区左、中、右各安装1只2kW氙气追光灯。
