110B联网报警设计方案

科立信总线制数字报警
系统方案

泉州市科立信安防电子有限公司

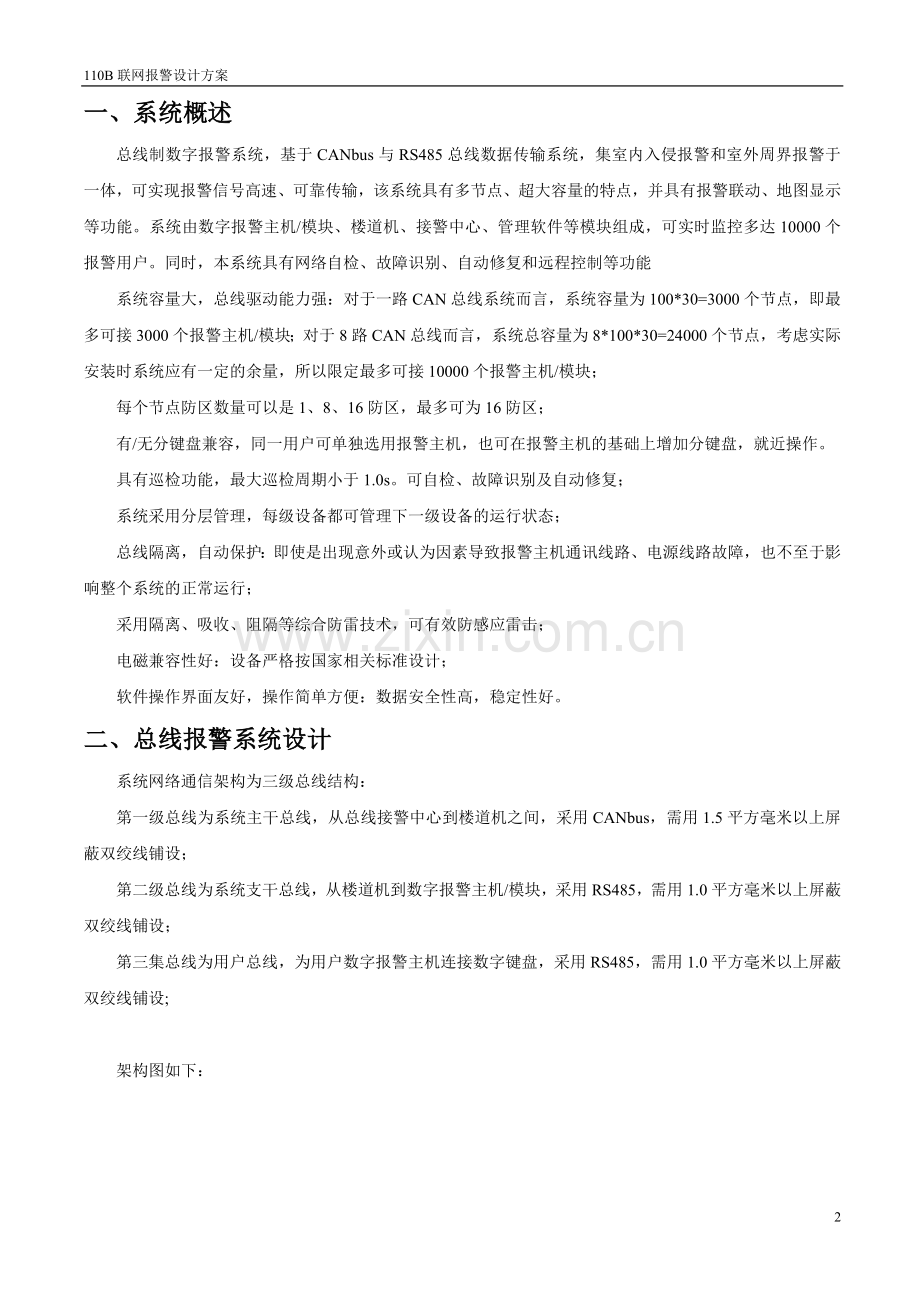

一、系统概述
总线制数字报警系统，基于CANbus与RS485总线数据传输系统，集室内入侵报警和室外周界报警于一体，可实现报警信号高速、可靠传输，该系统具有多节点、超大容量的特点，并具有报警联动、地图显示等功能。系统由数字报警主机/模块、楼道机、接警中心、管理软件等模块组成，可实时监控多达10000个报警用户。同时，本系统具有网络自检、故障识别、自动修复和远程控制等功能
系统容量大，总线驱动能力强：对于一路CAN总线系统而言，系统容量为100*30=3000个节点，即最多可接3000个报警主机/模块；对于8路CAN总线而言，系统总容量为8*100*30=24000个节点，考虑实际安装时系统应有一定的余量，所以限定最多可接10000个报警主机/模块；
每个节点防区数量可以是1、8、16防区，最多可为16防区；
有/无分键盘兼容，同一用户可单独选用报警主机，也可在报警主机的基础上增加分键盘，就近操作。
具有巡检功能，最大巡检周期小于1.0s。可自检、故障识别及自动修复；
系统采用分层管理，每级设备都可管理下一级设备的运行状态；
总线隔离，自动保护：即使是出现意外或认为因素导致报警主机通讯线路、电源线路故障，也不至于影响整个系统的正常运行；
采用隔离、吸收、阻隔等综合防雷技术，可有效防感应雷击；
电磁兼容性好：设备严格按国家相关标准设计；
软件操作界面友好，操作简单方便：数据安全性高，稳定性好。
二、总线报警系统设计
系统网络通信架构为三级总线结构：
第一级总线为系统主干总线，从总线接警中心到楼道机之间，采用CANbus，需用1.5平方毫米以上屏蔽双绞线铺设；
第二级总线为系统支干总线，从楼道机到数字报警主机/模块，采用RS485，需用1.0平方毫米以上屏蔽双绞线铺设；
第三集总线为用户总线，为用户数字报警主机连接数字键盘，采用RS485，需用1.0平方毫米以上屏蔽双绞线铺设;

架构图如下：

三、KS-Z63A 管理软件概述：
1、软件概述
管理软件是整个报警系统的核心组成部分，一般安装在接警中心的管理计算机上，管理软件采用模块化设计：报警系统参数设置以及数据库初始数据设置程序与报警管理主程序分离，既使报警管理软件的操作使用简单方便，也保证了报警系统数据库的安全可靠。该软件使用方便，参数设置灵活，具有良好的人机界面。具有用户权限管理、设备管理、报警管理、巡更管理、数据管理等功能。
2、基本功能
1、将用户报警、周界报警、报警联动功能集为一体，方便操作人员的使用和管理。
2、多级权限管理，详细的操作日志记录；
3、可根据需要录入完整的用户信息，并可设置各种触发条件参数；
4、支持多级电子地图，可将报警定位到报警点（探头），定位准确，小区平面电子地图和住户房型图可实时反应系统的报警状态。
5、可声光指示具体报警点地址，显示预处理方案，并记录报警时间、警情类别、处警情况等；
6、实时反应各设备的工作状态，以便操作人员观测系统设备，确保系统正常运转。
7、实时反应各防区状态，强大的报警处理机制，给保安出境提供依据；
8、可对用户主机实现远程布/撤防操作，及设备工作状态查询；
9、详细的统计查询功能，支持各种条件的查询、统计及打印输出。

四、总线报警系统器材选配与技术参数
1、KS-Z31A楼道机
安装使用说明
KS-Z31A楼道机为CAN总线与485总线转换模块。应用于总线制报警系统中，作为CAN总线通讯和主机监控设备。KS-Z60A接警中心的每条CAN总线最多支持100台KS-Z31A楼道机。每台楼道机提供1个RS485总线接口，可支持30个带地址码的RS485总线设备（如：KS-Z80A总线报警主机、KS-Z85A总线解码器）。本机具有交流电断电报告、低电报告、防电池过放关断、防拆检测、对备电充电等功能。
功能概述
一般安装在楼层弱电井中，具有AC220V和电池两种供电方式；
提供备用电池接口，交直流自动切换，并有电池过放电关断保护、对备用电池充电功能；
对主机采用RS485总线通讯，对接警中心采用CAN总线通讯，智能信息处理；
最多可监测、管理30个RS485总线设备（包括数字报警主机、总线模块等）；
CAN总线采用光电隔离、DC/DC隔离电源、抗浪涌、抗感应雷，防静电设计；
参数
外壳尺寸：300 mm（长）×260 mm（宽）×84mm（高），误差为：±1.0 mm。
供电电源：AC187V～242V（0.15A）；
备用电源：DC12V/9AH；
辅助电源输出：DC12V～15V（0.5A）。
2、KS-Z20A中继器
安装使用说明
KS-Z20A中继器主要实现CAN总线到CAN总线的转发功能。主要用于CAN干线，延长CAN干线的通信距离。可实现CAN1总线与CAN2总线之间的数据相互转发；内建FIFO管理机制，可有效防止数据因总线堵塞造成数据丢失的现象；支持网络自检功能及修复功能。本机具有交流电断电报告、低电报告、防电池过放关断、防拆检测、对备电充电等功能。
功能概述
一般安装在楼层弱电井中，具有AC220V和电池两种供电方式；
提供备用电池接口，交直流自动切换，并有电池过放电关断保护、对备用电池充电功能；
独立的两路CAN总线，数据只能转发；
总线传输速率高达20K/bps；
提高CAN总线通讯距离，并改善网络拓扑结构；
CAN总线采用光电隔离、DC/DC隔离电源、抗浪涌、抗感应雷，防静电设计；
参数
外壳尺寸：300 mm（长）×260 mm（宽）×84mm（高），误差为：±1.0 mm。
供电电源：AC187V～242V（0.15A）；
备用电源：DC12V/9AH；
辅助电源输出：DC12V～15V（0.5A）。
3、KS-Z71A四路隔离器
安装使用说明
KS-Z71A四路隔离器具有电源供电及信号短路隔离功能。能有效防止因线路短路、接错而引起的系统故障。主要用于控制器与主机之间RS485支线。四路隔离器具有一个电源指示灯，能指示电源是否工作正常。本机具有防电池过放关断、对备电充电功能。
功能概述
一般安装在楼层弱电井中，用于楼道机与主机之间；
提供4台主机的电源及RS485信号接口，可为主机提供电源；
各个接口具有短路隔离功能，可有效防止因线路短路、接错引起的系统故障；
提供备用电池接口，交直流自动切换，并有电池过放电关断保护、对备用电池充电功能；
参数
外壳尺寸：300 mm（长）×260 mm（宽）×84mm（高），误差为：±1.0 mm。
供电电源：AC187V～242V（1.2A）；
备用电源：DC12V/9AH；
主机电源输出：共4路，每路：DC12.0V～15V（0.25A）。

4、KS-Z80A总线制数字报警主机

功能概述
总线制数字报警主机是一款通过RS-485与报警中心联网的终端设备，采用先进的RISC微处理器技术，外形美观时尚、简洁明晰，超薄尺寸，亮银色外壳搭配金属镀膜镜面，金属质感强。高亮LED背光图文显示，使用户对系统各种工作状态一目了然；滑动键盘防尘保护盖设计，外观简约，又避免用户的误操作；连接线应用智能防误插设计，避免用户因不小心插错端子而导致损坏主机。整机工作电流低、耗电小，具有8个有线防区，采用双防区扩展技术，每个防区均可指定独立的防区属性。本产品秉承科立信安防电子有限公司的“科技创新、精益求精”的一贯理念，具有受环境影响小、误报率低、安全可靠、安装使用方便、绿色环保等优点。
主要功能及特点
u 金属镀膜镜面图文显示，推拉式键盘防尘保护盖设计。创新滑盖结构设计，手感舒适。
u 超薄尺寸，体积小、重量轻。
u 键盘背光自动开关，环保节能，超高可靠性设计。
u 防误插智能连接线设计，避免用户因不小心插错连接线而导致损坏主机。
u 8个有线防区，双防区扩展技术，所有防区均可独立指定各类防区类型。
u 所有防区可分别独立进行布防／撤防操作。
u 所有防区的报警响应时间均可依据探测器类型来自由设定。
u 有线防区线路短路、开路故障报警。
u 方便快捷的紧急求救功能，保护用户切身安全。
u 一键快速布防，简化操作过程。
u 可选择开关延时布防和延时报警功能的布防方式，贴近用户的生活习惯。
u 灵活的多种布撤防方式，让用户有更多的选择。
u 1个继电器扩展报警联动输出端口，2个固态扩展报警联动输出端口。各端口的输出时间均可独立设定。
u 1 个RS-485总线接口与报警中心连接，上传本机的报警信息。
u 1 个RS-485总线接口用于扩展功能，与键盘或者总线探测器等连接，最多可接4个键盘。
u 密码分组分级设定，每级权限不同，人性化管理。
u 延时布防与延时报警时间在000～255秒内自由设定。
u 具有电源供电电压不足提示功能。
u 在断电情况下，可保存20条警情记录。
技术参数
　 总线制数字报警主机的主要技术参数指标如下表所示：
技术参数名称
技术参数指标
外形尺寸
140 mm（长）×119mm（宽）×24.9mm（高）
重量
230g
工作环境
相对湿度：30%～75%，大气压力86～106Kpa
工作温度
－15℃～＋60℃
储存温度
－20℃～＋80℃
工作电压
DC：10.5V～15V
工作电流
待机≤28 mA，最大≤85 mA
DC口输入电压
DC：10.5V～15V
DC口输入电流
≥650 mA
Vout口输出电压
DC：9.8V～14.2V
Vout口输出电流
≤150 mA（Vin输入），≤650 mA（DC口输入）
防区电阻
低防区：10KΩ±1%，高防区：4.7KΩ±1%
防区响应时间
300ms（默认值）
继电器输出
最大负载电流为450mA，电压不能超过直流80V（DC）
固态输出
2个固态输出，每个最大负载电流为200mA，直流0.3 V饱和输出，电压不能超过直流24V（DC）
防拆装置
自带外壳 / 背板防拆开关
安装方式
壁挂

5、KS-Z82A总线制数字报警键盘
功能概述
KS-Z82A是一款总线制数字报警键盘。可对KS-Z80A数字报警主机进行布防、撤防、防区指示／消警、挟持报警和紧急求救等日常操作。采用RS485协议，通讯可靠，连接简单方便。金属镀膜镜面，推拉式键盘防尘保护盖设计,外形美观时尚、简洁明晰。数字报警键盘一般是用户需要在多个地方做布撤防操作时才安装，一台数字报警主机最多可连接4台数字报警键盘。
主要功能及特点
u 金属镀膜镜面图文显示，推拉式键盘防尘保护盖设计，按键手感舒适；
u 超薄尺寸，体积小、重量轻；
u 键盘背光自动开关，方便操作，环保节能；
u 灵活的多种布撤防方式，让用户有更多的选择；
u 一键快速布防，简化操作过程；
u 方便快捷的紧急求救功能，保护用户切身安全；
u 实时反映数字报警主机当前状态；
u 采用RS485与数字报警主机通讯，通讯稳定可靠；
u 外接供电输入接口；
u 整机静态功耗低，工作电流小；
技术参数
总线制数字报警键盘的主要技术参数指标如下表所示：
技术参数名称
技术参数指标
外形尺寸
140 mm（长）×119mm（宽）×24.9mm（高）
重量
220g
工作环境
相对湿度：30%～75%，大气压力86～106Kpa
工作温度
－20℃～＋60℃
储存温度
－25℃～＋80℃
工作电压
DC：10.5V～15V
工作电流
待机≤20 mA，最大≤60 mA
防拆装置
自带外壳 / 背板防拆开关
安装方式
壁挂

6、KS-Z86A单防区模块
SMT生产工艺，抗浪涌，防静电设计；
1个有线防区监测；
总线地址有拨码开关简易设置；
体积小巧，适合于周界防护，可安装在对射受光器内；

五、科立信总线报警系统配置报价
类别
器材型号
单位
单价
数量
备注
总线系列产品
中心接警模块+接警软件
套

1

KS-Z31A楼道机
台

14

KS-Z20A中继器
台

100或选配

KS-Z71A四路隔离器
台

100

KS-Z80A总线制数字报警主机
台

400

KS-Z82A总线制数字报警键盘
个

可选配

KS-Z86A 单防区模块
个

可选配
含一路有线防区

配件产品
KS-300FLT有线幕帘探测器
个

可选配

有线卷闸门磁
个

有线紧急按钮
个

线材
1.5屏蔽双绞线
米

1.0屏蔽双绞线
米

1.0非屏蔽双绞线
米

0.5非屏蔽双绞线
米

六、售后服务
产品自交付使用之日起，实行国家三包政策，一年保修，以保证用户的合法权益。对于人为损坏、不可抗力等造成的损坏我公司不负责保修，但仍有义务进行有偿维修。
泉州市科立信安防电子有限公司
