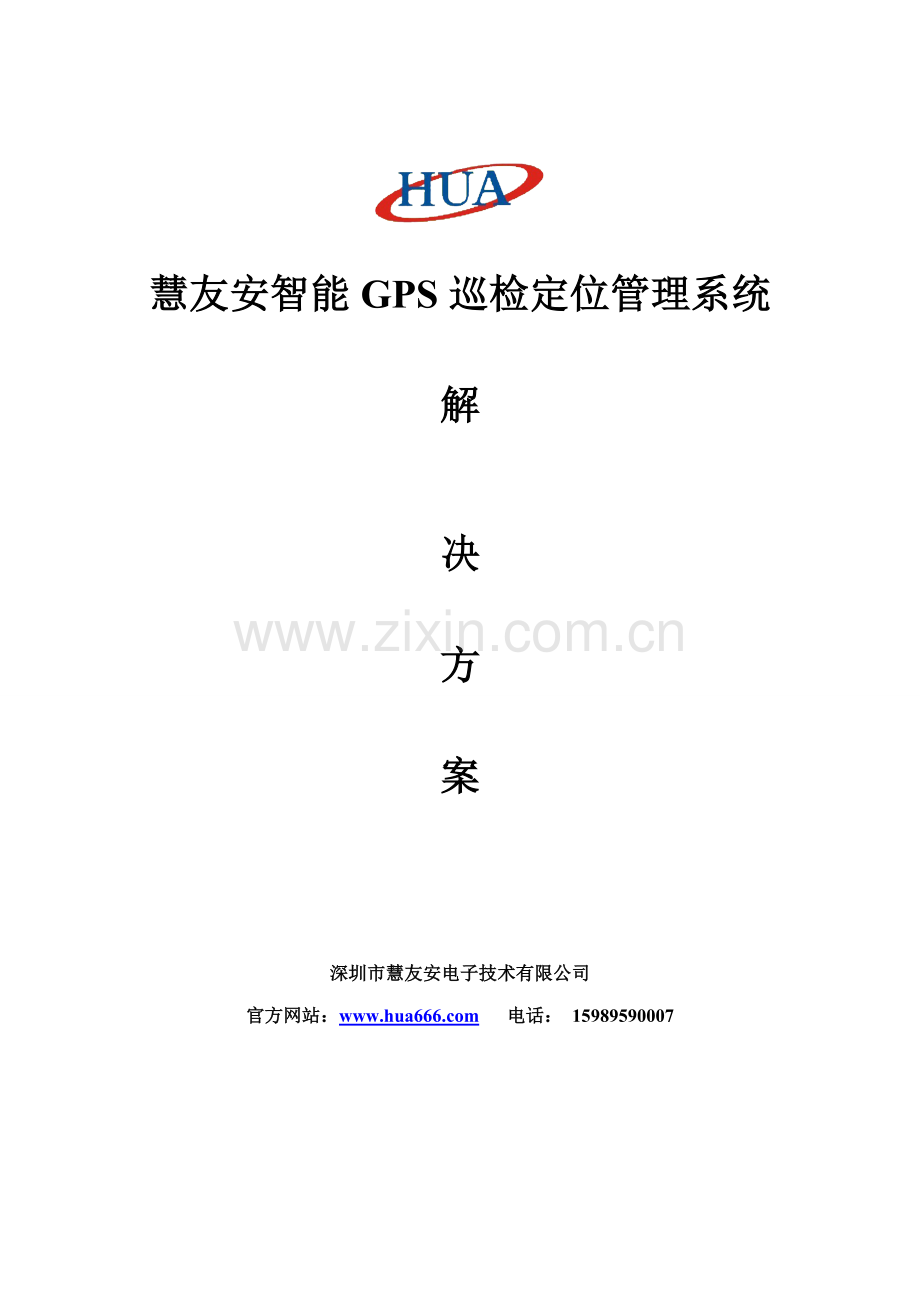

慧友安智能GPS巡检定位管理系统

解

决

方

案

深圳市慧友安电子技术有限公司
官方网站： 电话： [phone]

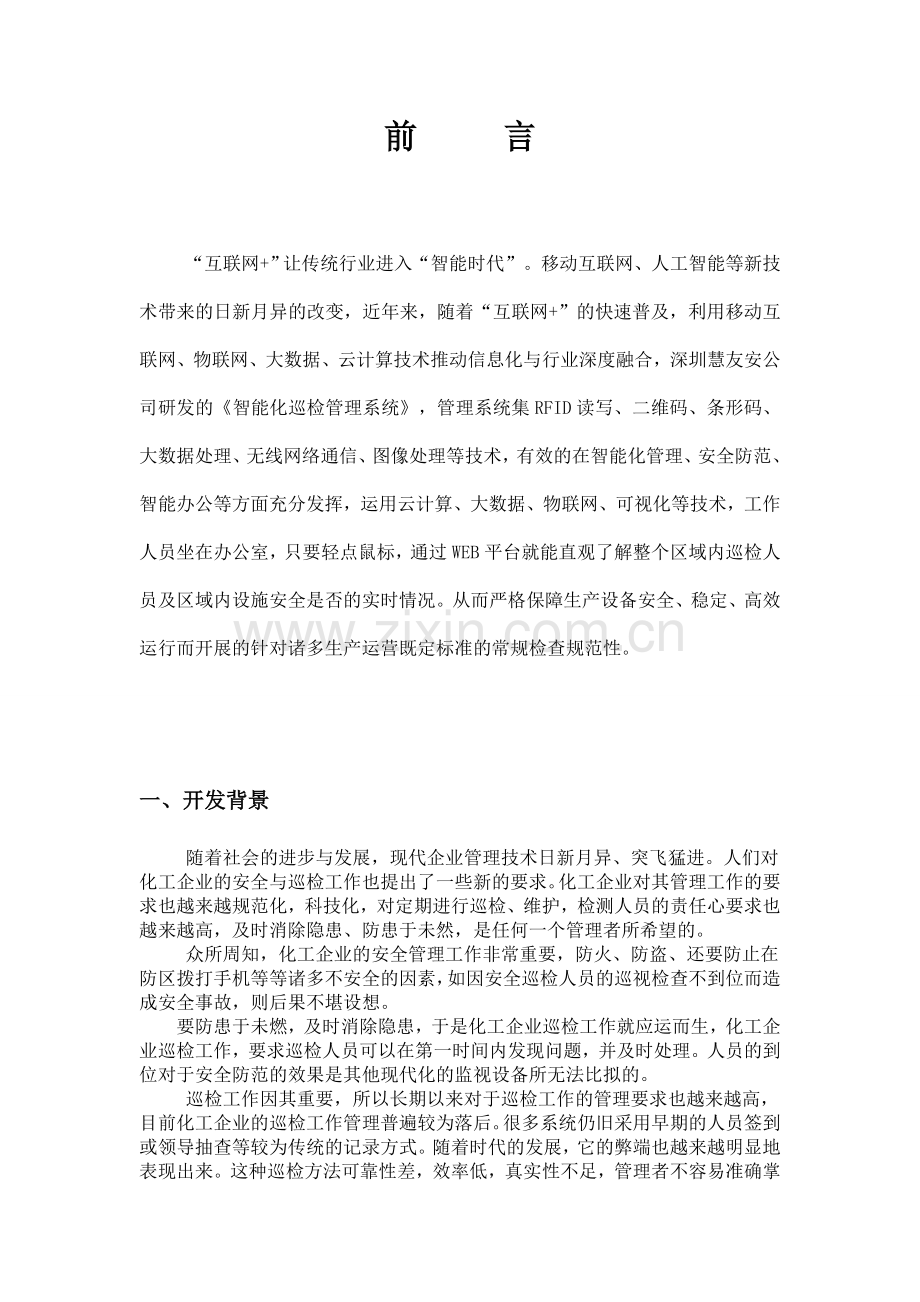

前 言

“互联网+”让传统行业进入“智能时代”。移动互联网、人工智能等新技术带来的日新月异的改变，近年来，随着“互联网+”的快速普及，利用移动互联网、物联网、大数据、云计算技术推动信息化与行业深度融合，深圳慧友安公司研发的《智能化巡检管理系统》，管理系统集RFID读写、二维码、条形码、大数据处理、无线网络通信、图像处理等技术，有效的在智能化管理、安全防范、智能办公等方面充分发挥，运用云计算、大数据、物联网、可视化等技术，工作人员坐在办公室，只要轻点鼠标，通过WEB平台就能直观了解整个区域内巡检人员及区域内设施安全是否的实时情况。从而严格保障生产设备安全、稳定、高效运行而开展的针对诸多生产运营既定标准的常规检查规范性。

一、 开发背景
随着社会的进步与发展，现代企业管理技术日新月异、突飞猛进。人们对化工企业的安全与巡检工作也提出了一些新的要求。化工企业对其管理工作的要求也越来越规范化，科技化，对定期进行巡检、维护，检测人员的责任心要求也越来越高，及时消除隐患、防患于未然，是任何一个管理者所希望的。
众所周知，化工企业的安全管理工作非常重要，防火、防盗、还要防止在防区拨打手机等等诸多不安全的因素，如因安全巡检人员的巡视检查不到位而造成安全事故，则后果不堪设想。
要防患于未燃，及时消除隐患，于是化工企业巡检工作就应运而生，化工企业巡检工作，要求巡检人员可以在第一时间内发现问题，并及时处理。人员的到位对于安全防范的效果是其他现代化的监视设备所无法比拟的。
巡检工作因其重要，所以长期以来对于巡检工作的管理要求也越来越高，目前化工企业的巡检工作管理普遍较为落后。很多系统仍旧采用早期的人员签到或领导抽查等较为传统的记录方式。随着时代的发展，它的弊端也越来越明显地表现出来。这种巡检方法可靠性差，效率低，真实性不足，管理者不容易准确掌握巡检人员的工作状况。
    在目前阶段化工巡检工作的主要管理难点有三个：
    1. 无法客观、方便地掌握巡检人员巡检的到位情况，因而无法有效地保证巡检工作人员按计划要求，按时按周期对所有的设备或附属设施开展巡视，使巡检工作的质量得不到保证，设备状态和设施运行数据的真实性得不到保证。
    2. 设备和附属设施的运行状况、运行参数无法方便、可靠的记录存档，目前很多用户还在使用纸张记录的方式记录巡检信息，保存不便，如录入电脑存档，又存在数据丢失，误差的问题，并耗工费时。
    3. 设备和附属设施的运行状况、运行参数等历史数据无法有效地利用，查询不便，对设备的缺陷分析，设备选型，辅助决策无从实施。
  深圳市慧友安电子技术有限公司开发的化工安全实时巡检系统是在基于GPS全球定位系统/GIS地理信息系统的基础上，以化工安全实时巡检管理为中心的一套完整的化工企业巡视巡视、化工企业设备管理和化工企业运行管理的GPS管线智能巡检系统解决方案。

二、系统概述
2．1系统设计目的
² 增强安全防范管理的科学化手段，技术实现具有先进性；
² 实现对巡检人员实时监控，达到集中管理的目的；
² 解决传统巡检模式下布线难的问题；
² 解决普通巡检模式下布点和数据无法实时上传的问题；
² 解决传统模式下无法使用地图显示巡检人员位置的问题；
² 解决感应式巡检模式下无法在电场及磁场条件下使用；
² 解决现场突发事件的应急处理实现对现场人员紧急调动；
² 实现巡检轨迹与巡检数据全部上传，提供轨迹回放与数据查询；
² 有效检查设备的运行状况，预防事故的发生，有效利用设备的运行状况、运行参数等历史数据，查询并对设备的缺陷分析，设备选型提供辅助决策

2.2系统组成
    输油管线智能巡检系统由以下四部分组成：数据服务器、服务管理端和手持巡检仪，以及巡检信息点
    数据服务器：根据企业所需最低要求进行配置，由一台或多台计算机和数据库管理系统软件共同构成了数据库服务器，数据库服务器为用户应用提供如下服务：查询、更新、事务管理、索引、高速缓存、查询优化、安全及多用户存取控制等。
    服务管理端：管理人员使用，采用B/S结构即浏览器和服务器结构。管理者通过Web浏览器来登录服务管理端进入工作界面，对巡检工作进行一系列考核查看。
    智能巡检器：采用高性能手持防爆PDA，工业无线智能PDA巡检器具备极高的耐用性和可靠性；具备相应的防雨水、防尘、抗摔和抗震能力；屏幕具备较高亮度，达到阳光下可靠识读的性能；支持手写输入方式，方便巡检人员在巡更过程中记录设备信息。
巡检信息点：封装存储飞利浦芯片，具有防水、防震、防撬，安装简便、耐用、提示标签贴等功能。内置不可修改的ID码，ID卡序列号具有全球唯一性，巡更、二合一功能，用来识别巡检点位名称。

    化工安全实时巡检系统系统功能：
   （1）、主机管理功能
    ①、巡视任务管理：分别对输油管网和附属设备巡视进行巡检任务定制、设备工况、缺陷故障状况进行管理。
    ②、数据查询：通过输入查询条件，将希望查找的记录的范围界定出来。
    ③、考核统计：把数据用图表的形式显示出来，提供形象化的决策支持。
    ④、数据通信：采用向导的形式完成手持机与巡检管理主机之间的数据传输功能，包括巡视任务下传和巡检数据收。
    ⑤、报表：为了满足用户快速制作报表的要求,本系统提供列表式报表的制作工具，还可以转化为EXCEL格式的报表进行保存。
    ⑥、系统管理：完成对用户进行权限管理；对巡检人员基本信息进行增、删、改；对石油管线和附属设备的信息进行管理。
  （2）、手持终端功能
   运行巡检任务：在装载了管理主机下传的巡视任务之后，对于输油线路巡检管理系统，GPS手持终端接收GPS卫星信号，并把接收到的GPS信号和本次巡视任务中巡视点的经纬度坐标进行比较，查询比较之后，显示出对应巡视点的详细巡检内容及相应的下一步操作；对于附属设备巡检，巡检员将PDA手持终端对准贴在设备上的条码进行扫描，扫描成功后，手持终端将根据巡检员扫描的部件信息，查找出需要检查的所有相应项目信息，在系统提示下进行相应的巡检操作。一次巡检结束后，再将这些数据一次上传到管理主机进行分析、统计、查询等操作。

2.3系统特点
    管理新平台
    采用先进全新系统底层设计架构，全面面向企业级服务，不但稳定运行于windows系统下，更加完美的运行在Linux系统上，操作使用更加安全、更加稳定、更加便捷。
    分布式考核
    基于B/S结构，采用分布式管理组合权限设定，优化企业管理制度，实现企业运营管理模式，满足企业岗位层次、级别要求。
    GIS地理信息
    多种形式展现：管、图、标接近完美的角度呈现视觉效果。
    定位巡检导航
    采用卫星定位模式，并结合基站辅助定位功能，准确获取人员巡检工作信息。提示巡检人员当前工作状况，以及巡检导航功能。
    人员轨迹呈现
    复杂的几何计算精准呈现人员运行轨迹，与电子地图完美匹配，还原人员巡检过程中的历史、实时巡检移动情况。
    隐患采集功能
    通过视频、图像、文字、声效准确记录现场情况，实时有效上报事故隐患信息，让管理者更加全面的了解现场情况，从而做出准确判断。
    多模式数据上传
实现对移动数据网络信号、无线wifi网络信号随意切换及独立使用，并支持系统内外网平台灵活的数据操作上传。
    巡检考核报表
    灵活的巡检考核设置模式、强大的巡检报表功能，可对任意个人、班组、部门等进行时、日、周、月等巡检考核分析，通过列表、柱状、饼图等显示统计效果。支持多种办公软件导出功能，例如：EXCEL、PDF等。
系统后台管理软件
１、 用户管理
包含视频、图片信息上传，并可进行文字备注

2、 系统考核
巡检考核采用进度条实时显示，完成巡检任务进度一目了然。

３、区域平面地图或者百度地图

图１区域平面图

图２百度地图
4、 事件上报处理
巡检人员，巡检人员遇突发事件，可实时拍照报警上传至后台，实时接收显示，并记录相关处理意见及信息，方便各级领导实时掌握厂区内各设备的运行情况，为处理事件及制定巡检、维修计划提供可靠的参考依据。

5、报警记录查询、受理、反馈
　　　事件报警后接受处理、处理结果都将在软件系统平台及客户端进行自动反馈

６线路管理
管理人员对巡检人员线路进行安排，分配权限。

７、巡检点设置管理

8、工作计划管理：

9、实时下发通知公告
分级别下发公司内部通知、公告及指示等信息，可一对一进行任务下达，或者一对多进行公告发布，实时接收公告，手持端无需要下载，随时接通到任务通知及巡检通知，让员工第一时间知道最新的工作安排，简化工作量，提高企业整体调度能力和反映能力

慧友安HUA-101P型 智能GPRS或WIFI巡检系统手持机
产 品 介 绍

深圳市慧友安电子技术有限公司
官方网站：www.hua- 电话： [phone]

一、产品技术参数
名 称
图 片
技 术 特 点
软件客户端

HUA-6.01

1、显示当前状态是否联机工作， 缓存记录提示系统有多少条信息没有上报；
2、显示当前巡检设备的经纬度最后面显示误值
3、获取照片栏点击“采集数据” 就以进入拍摄状态，操作和普通拍照步骤一样，
4、获取视频栏点击“录像：进入拍摄状态，操作和普通摄像步骤一样，
5、获取事件直接点击弹出输入键盘，和编写短信息步骤一样
6、获取备注操作和事件操作一样，
7、“手动上报”用于考勤考核，到达预设点位后点击“手动上报”将当前位置发送到管理系统中，形成考勤信息。
8、“一键报警”直接将当前所在位的经纬度发送到服务器内，不需要等待。
软件

B\S互联网
HUA-6。0

操作简单、人性化设计。具有加密，多种计划、线路设置与工作结果查询、分析、报表、图形分析等功能。系统充分利用公共通讯网络进行GPS或WIFI人员定位和地理信息查询， GPS或WIFI智能终端接收卫星发来的定位数据，计算出自身所处地理位置的坐标。经过处理后与系统地图客户端上的电子地图匹配，在地图上显示坐标，以及工作情况都会一一w体现。清楚和直观的掌握人员的动态位置信息
三防防爆特种机

自动感应 二维码或NFC读卡模式
尺寸 150.6 x 76.8 x 21.9mm
重量 280g
双卡双待
摄像头 500万像素自动对焦后摄像头 + 200万像素前摄像头
内存 8GB ROM and 1G RAM
存储卡 T-Flash card, 32GB microSD
电池容量 3000mAh
Wi-Fi (WLAN) IEEE 802.11b/g/n
GPRS或WIFI或WIFI导航功能

巡更点

材料：ABS
尺寸：52×8mm
频率：13.56MHz
读取距离：8-20CM(GP20)/3-9CM
封装方式：超声波焊接
性能：防水、防尘、防震
Hitag-1, Hitag- 2, Hitag-S, (13.56MHz)::Mifare-One S50, Mifare-One S70(原装进口NXP), RF08(复旦产), I-CODE, Ti 256
巡更、夜光、标识三合一功能，注：直径52毫米的是自带夜光的。

三、系统维护与响应
3.1系统维护
无论保修期内和保修期外，对所提供的整个巡检管理系统的硬件、软件产品出现的任何问题，提供全方位服务。我公司承诺在质保期内免费提供软件系统升级服务。
3.2售后服务管理
1）、售后服务管理
我公司保证出厂的产品均按有关国家标准生产和检验，不合格的产品决不出厂。我们全面实施的品质管理深入售后服务的各个环节，以保证售后服务具有优良品质。
2）、 质量保修费用
l 系统硬件：两年质保期内，除人为损坏的产品提供免费维修；质保期外维修过程中按成本价格对送修产品进行元器件替换。
l 系统软件：质保期内免费升级修改系统缺陷，质保期后系统软件如需修改升级等，双方重新拟定软件二次开发协议，届时将以新协议为准；
