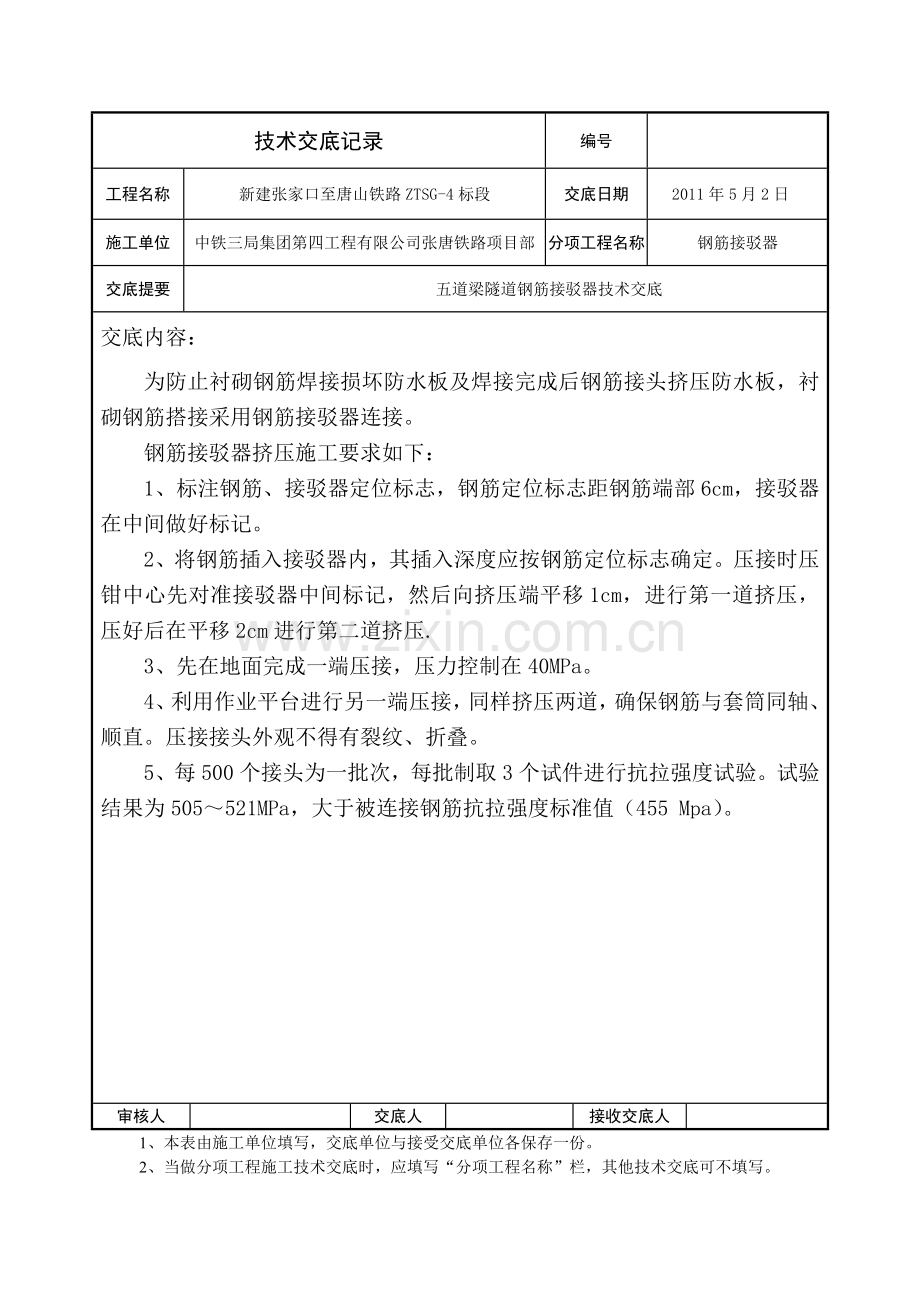

技术交底记录
编号

工程名称
新建张家口至唐山铁路ZTSG-4标段
交底日期
2011年5月2日
施工单位
中铁三局集团第四工程有限公司张唐铁路项目部
分项工程名称
钢筋接驳器
交底提要
五道梁隧道钢筋接驳器技术交底
交底内容：
为防止衬砌钢筋焊接损坏防水板及焊接完成后钢筋接头挤压防水板，衬砌钢筋搭接采用钢筋接驳器连接。
钢筋接驳器挤压施工要求如下：
1、标注钢筋、接驳器定位标志，钢筋定位标志距钢筋端部6cm，接驳器在中间做好标记。
2、将钢筋插入接驳器内，其插入深度应按钢筋定位标志确定。压接时压钳中心先对准接驳器中间标记，然后向挤压端平移1cm，进行第一道挤压，压好后在平移2cm进行第二道挤压.
3、先在地面完成一端压接，压力控制在40MPa。
4、利用作业平台进行另一端压接，同样挤压两道，确保钢筋与套筒同轴、顺直。压接接头外观不得有裂纹、折叠。
5、每500个接头为一批次，每批制取3个试件进行抗拉强度试验。试验结果为505～521MPa，大于被连接钢筋抗拉强度标准值（455 Mpa）。

审核人

交底人

接收交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

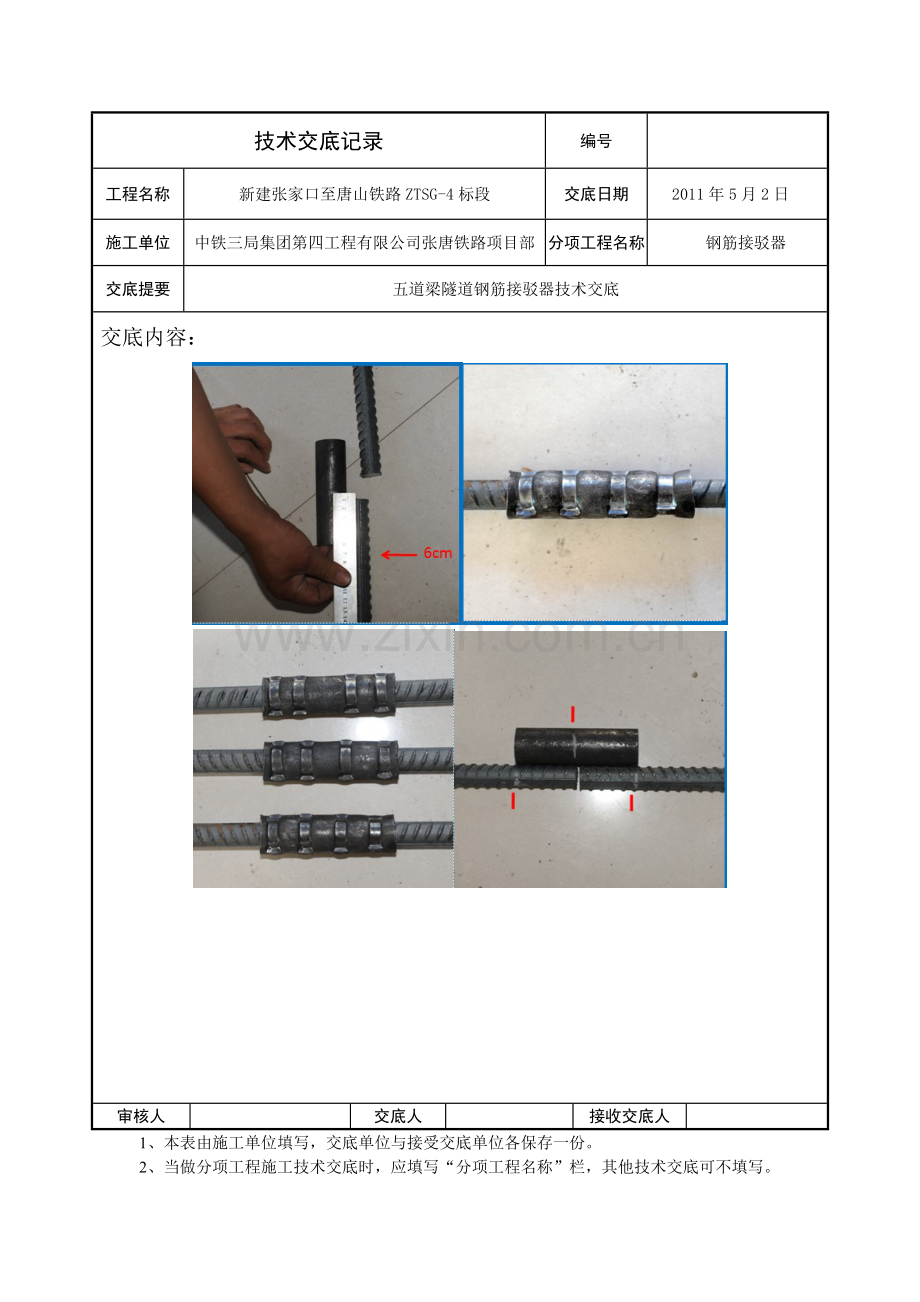

技术交底记录
编号

工程名称
新建张家口至唐山铁路ZTSG-4标段
交底日期
2011年5月2日
施工单位
中铁三局集团第四工程有限公司张唐铁路项目部
分项工程名称
钢筋接驳器
交底提要
五道梁隧道钢筋接驳器技术交底
交底内容：

审核人

交底人

接收交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
编号

工程名称
新建张家口至唐山铁路ZTSG-4标段
交底日期
2011年5月2日
施工单位
中铁三局集团第四工程有限公司张唐铁路项目部
分项工程名称
钢筋接驳器
交底提要
五道梁隧道钢筋接驳器技术交底
交底内容：
1.进入施工现场的操作人员必须戴好安全帽，扣好帽带。
2.电气焊工必须经过国家现行标准考核合格后，方可持证上岗工作，其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。电气焊操作时，绝缘手套、护目镜、防护服等防护用品必须佩带齐全、规范。
3. 加工场地内氧气瓶、乙炔瓶之间的间距不得小于5米，与明火之间的间距不得小于10米。
4.施工场地内所有用电设备必须按照一机一闸一漏电保护器设置。
5.施工场地所有机械运行中停电时，应立即切断电源。收工时应按顺序停机、拉闸、关好闸箱门、清理作业场所。电路故障必须由专业电工排除，严禁非电工接、拆、修电气设备。
6:施工场地对电气设备和电动工具，必须保证绝缘良好，露天电气开关要设防雨箱并加锁。
7:焊接、切割前，应清除现场的易燃易爆物品。离开操作现场前，应切断电源，锁好闸箱。
审核人

交底人

接收交底人

新建张唐铁路ZTSG-4标

五道梁隧道钢筋接驳器施工技术交底

编制

复核

中铁三局张唐铁路ZTSG-4标段项目部二队
2011年5月2日
