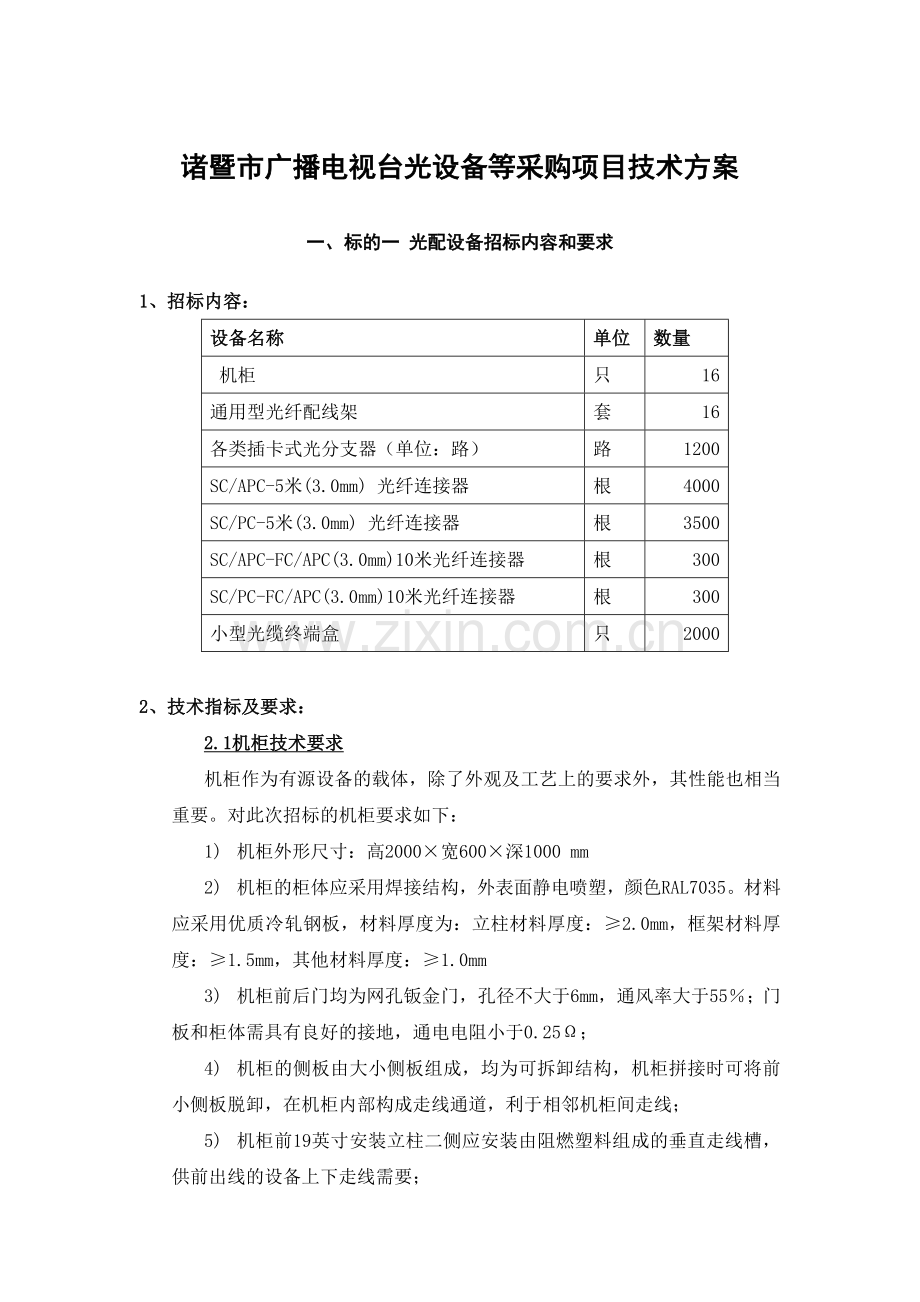

诸暨市广播电视台光设备等采购项目技术方案
一、 标的一 光配设备招标内容和要求
1、招标内容：
设备名称
单位
数量
机柜
只
16
通用型光纤配线架
套
16
各类插卡式光分支器（单位：路）
路
1200
SC/APC-5米(3.0mm) 光纤连接器
根
4000
SC/PC-5米(3.0mm) 光纤连接器
根
3500
SC/APC-FC/APC(3.0mm)10米光纤连接器
根
300
SC/PC-FC/APC(3.0mm)10米光纤连接器
根
300
小型光缆终端盒
只
2000

2、技术指标及要求：
2.1机柜技术要求
机柜作为有源设备的载体，除了外观及工艺上的要求外，其性能也相当重要。对此次招标的机柜要求如下：
1) 机柜外形尺寸：高2000×宽600×深1000 mm
2) 机柜的柜体应采用焊接结构，外表面静电喷塑，颜色RAL7035。材料应采用优质冷轧钢板，材料厚度为：立柱材料厚度：≥2.0mm，框架材料厚度：≥1.5mm，其他材料厚度：≥1.0mm
3) 机柜前后门均为网孔钣金门，孔径不大于6mm，通风率大于55％；门板和柜体需具有良好的接地，通电电阻小于0.25Ω；
4) 机柜的侧板由大小侧板组成，均为可拆卸结构，机柜拼接时可将前小侧板脱卸，在机柜内部构成走线通道，利于相邻机柜间走线；
5) 机柜前19英寸安装立柱二侧应安装由阻燃塑料组成的垂直走线槽，供前出线的设备上下走线需要；

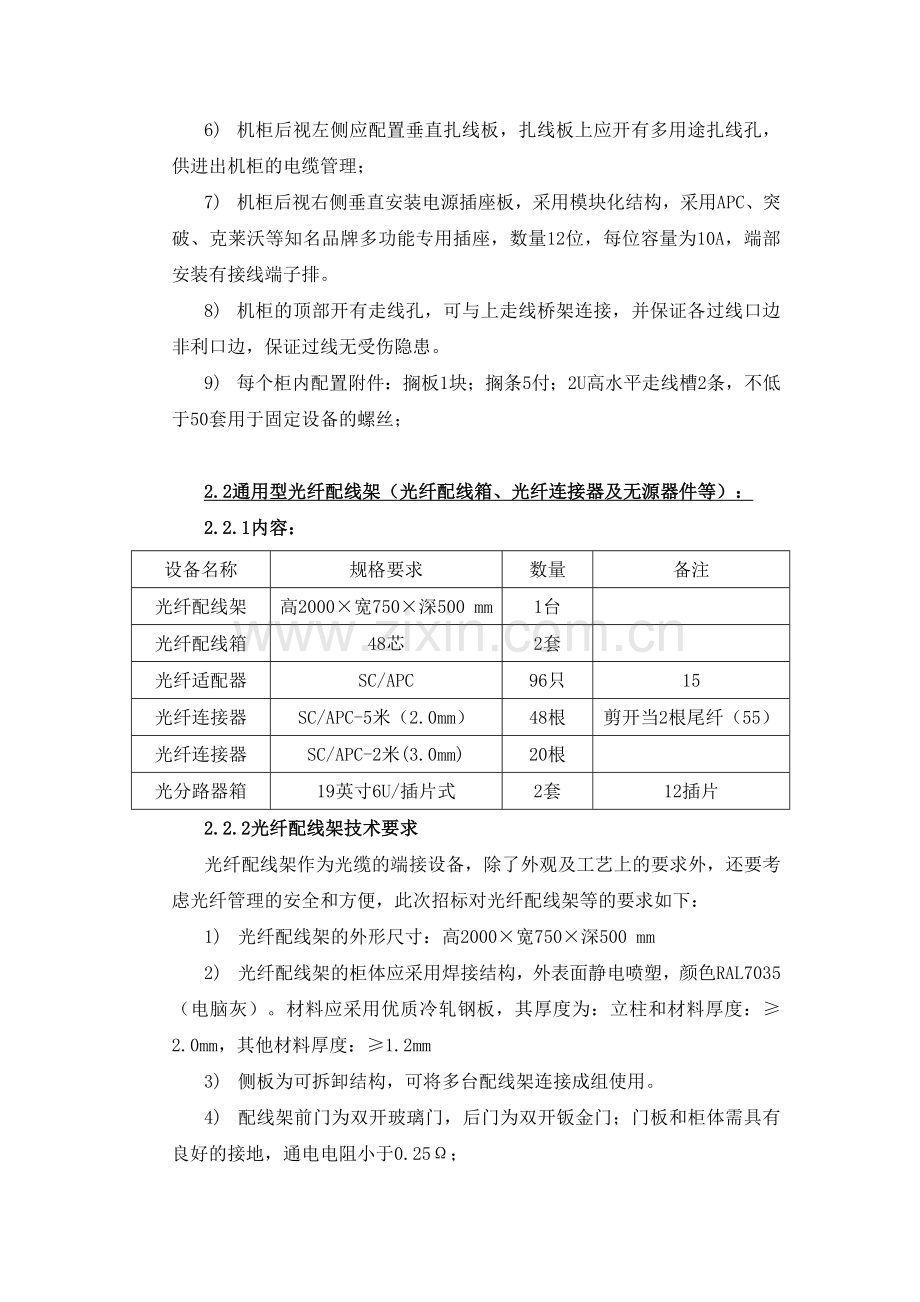

6) 机柜后视左侧应配置垂直扎线板，扎线板上应开有多用途扎线孔，供进出机柜的电缆管理；
7) 机柜后视右侧垂直安装电源插座板，采用模块化结构，采用APC、突破、克莱沃等知名品牌多功能专用插座，数量12位，每位容量为10A，端部安装有接线端子排。
8) 机柜的顶部开有走线孔，可与上走线桥架连接，并保证各过线口边非利口边，保证过线无受伤隐患。
9) 每个柜内配置附件：搁板1块；搁条5付；2U高水平走线槽2条，不低于50套用于固定设备的螺丝；

2.2通用型光纤配线架（光纤配线箱、光纤连接器及无源器件等）：
2.2.1内容：
设备名称
规格要求
数量
备注
光纤配线架
高2000×宽750×深500 mm
1台

光纤配线箱
48芯
2套

光纤适配器
SC/APC
96只
15
光纤连接器
SC/APC-5米（2.0mm）
48根
剪开当2根尾纤（55）
光纤连接器
SC/APC-2米(3.0mm)
20根

光分路器箱
19英寸6U/插片式
2套
12插片
2.2.2光纤配线架技术要求
光纤配线架作为光缆的端接设备，除了外观及工艺上的要求外，还要考虑光纤管理的安全和方便，此次招标对光纤配线架等的要求如下：
1) 光纤配线架的外形尺寸：高2000×宽750×深500 mm
2) 光纤配线架的柜体应采用焊接结构，外表面静电喷塑，颜色RAL7035（电脑灰）。材料应采用优质冷轧钢板，其厚度为：立柱和材料厚度：≥2.0mm，其他材料厚度：≥1.2mm
3) 侧板为可拆卸结构，可将多台配线架连接成组使用。
4) 配线架前门为双开玻璃门，后门为双开钣金门；门板和柜体需具有良好的接地，通电电阻小于0.25Ω；
5) 光纤配线架内应布置合理的走线通道与光纤存储空间。前立柱左侧应配置由阻燃塑料组成的垂直走线槽，右侧为光纤收容环，收容环的密度不低于12组，直径大≥80mm。
6) 光纤配线架内上下应安装有水平走线槽，方便柜内光纤走向合理。
7) 光纤配线架顶板和底板模块化组合，可灵活拆装满足光纤从顶部进出、光缆及接地线从底部进出；柜体内各走线通道应圆弧化设计，并保证各过线口边非利口边，保证过线无受伤隐患。
8) 光纤配线架内应配置光缆固定及光缆开剥保护装置。
9) 光纤配线架应符合行业标准要求：YD/T 778-1999
2.2.3光纤配线箱技术要求
1) 光纤配线箱为19英寸机架式，容量为48芯；
2) 箱体采用高强度铝合金材料，箱体表面静电喷塑；
3) 可满足多型号光纤适配器的安装，如FC,SC,ST等；
4) 采用2芯垂直模块方式管理，适配器和连接器内置式安装，避免灰尘及激光危害。
5) 模块正面有可更换式标贴记号纸，可进行光节点等信息直接标识；
2.2.4光纤适配器技术要求
1) 光纤适配器型号为SC/APC；
2) 要求采用高精度高强度塑料壳体，外表光滑无毛刺；
3) 陶瓷套管采用日本进口知名品牌；
4) 光学特性
插入损耗≤0.2 dB
5) 机械性能（插入损耗变化最大量）
互换性≤0.1 dB
重复拔插 大于1000次
抗张力 200—600克
2.2.5光纤连接器技术要求
1) 光纤连接器型号为SC/APC；
2) 陶瓷插针为台阶型，采用日本进口知名品牌，光纤采用康宁纤芯；
3) 光学性能：
插入损耗≤0.2 dB
回波损耗≥65 dB
4) 机械性能（插入损耗变化最大量）
互换性≤0.1 dB
重复拔插 大于1000次
5) 环境性能（插入损耗变化最大量）
低温≤0.1 dB（-40℃,连续100小时）
高温≤0.1 dB（+85℃,连续100小时）
2.2.6光分路器箱设计以诸暨市广播电视台实样为准。
2.3各类插卡式光分支器（单位：路）
1、 插卡式光分支器外表尺寸设计以诸暨市广播电视台实样为准。
2、 四均分意思是四路，八均分意思是八路，双二均分意思是四路，三均分意思是三路，招标总数是1200路，第一批供货四均分，八均分，双二均分，三均分各40只，共760路，以后逐步供货。
3、 八均分和四均分都要求1260-1650PLC宽频，并且在面向机柜门的那面贴好标签，标记“PLC宽频”，双二均分和三均分要求三波段宽频，并贴好“三波段宽频”。
4、 适配器型号为SC/APC。
2.4光纤连接器要求
1) 陶瓷插针为台阶型，采用日本进口知名品牌，光纤采用康宁纤芯；
2) 光学性能：
插入损耗≤0.2 dB
回波损耗≥65 dB
3) 机械性能（插入损耗变化最大量）
互换性≤0.1 dB
重复拔插 大于1000次
4) 环境性能（插入损耗变化最大量）
低温≤0.1 dB（-40℃,连续100小时）
高温≤0.1 dB（+85℃,连续100小时）
2.5小型光缆终端盒
1) 光缆终端盒为4芯。
2) 终端盒采用冷轧钢板钢板，表面静电喷塑RAL7035（浅灰色）。
3) 终端盒外形尺寸不大于：高160×宽100×厚30mm。
4) 终端盒配置有安装支架，可固定在终端箱内。
5) 最终外形和内部设计要通过诸暨市广播电视台认可。

二、标的二 光设备招标内容和要求
1、招标内容：
设备名称
单位
数量
光插播设备
套
17
22dBEDFA1550光放大器
只
60
1550直调制光发射机
只
2
野外型光接收机
只
200
八均分光分路器
只
120
四均分光分路器
只
1000
2、技术指标及要求：
2.1光插播设备要求：
根据诸暨市广播电视台2007年诸暨市广电网络三年规划的要求，正向采用1550光调制+1550光放大（EDFA）+光插播技术。
投标企业应对以上要求设计一个完善的方案，方案中的具体需求如下：
1) 诸暨市台光发射信号为1558nm波长；
2) 到各乡镇广电站功率+6.5-7dBm；
3) 各乡镇广电站插播光发射机选用直接调制1555±1nm(DWDM级)光发射机；
4) 技术方案要求实用、可操作性强，带相关设备和检测仪器进行现场演示和测试。
2.1.1设备结构：
2.1.1.1 1550nm内调制光发射机（必须有广电部入网证）
1）产品结构要求
（1）采用Alcatel-A1915LMI高线性、低啁啾DFB激光器；
（2）能自动控制激光器的光调制度、输出功率、偏置电流、致冷电流；
（3）前面板能显示激光器工作状态；
（4）先进的网管功能（SNMP简单网络管理协议），支持远端监控;
（5）增加预失真补偿和啁啾补偿电路，较大地改善了系统的传输指标；
（6）多级防雷保护电源。
2）技术指标要求
（1）光工作波长：1554 nm±1nm（DWDM级）
（2）光纤接头：SC/APC
（3）光功率输出:≥7dBm;
（4）射频工作带宽：45—862MHZ
（5）射频带内平坦度：±0.75dB
（6）输入驱动电平：83dB±5dB（AGC控制）
（7）CN/CTB/CSO：C/N＞50dB，CTB≥63dB，CSO≥57dB。(15Km光纤, 0dBm光功率接收时)
2.1.1.2 低噪声1550nm光放大器
1）产品结构要求
（1）内置DWDM-1559/1555±2nm波分复用器，1559/1550nm分别为光输入端口，复用端与光放大器接连（详见下图）；

（2）光放大器输入端选用1559nm低损耗滤波器和高性能的光纤隔离器，有利于提高整机信噪比
（3）采用SDLO或FITEL高性能全新泵浦激光器;
（4）微机控制,整机工作状态实时监测与告警;
（5）符合标准的II类应答器，可实现网管监控功能;
（6）整机工作状态LCD窗口指示;
(7) 19”标准机箱
2）技术指标要求
（1）光工作波长：1550～1560nm
（2）光纤接头： SC/APC
（3）输入光功率:-3～+10dBm,建议+4～+7dBm;
（4）输出光功率:18dBm;
（5）光输入反射损耗: ＞45
（6）光输出反射损耗: ＞45
（7）CN/CTB/CSO：C/N＞50dB，CTB≥63dB，CSO≥63dB
（8）电源:160-260V(AC)
2.1.1.3 光分路器
1）要求采用上海霍普公司生产的光分路组件
2）产品技术和结构要求
（1）工作波长：1550nm；
（2）插入损耗：不超过10LOG分光比+0.2×n级（2分路为1级，4分路为2级，8分路3级，16分路为4级，32分路为5级）；
（3）接口形式：SC/APC；
（4）方向性＞=55db；
（5）采用19英寸1U标准机箱。
（6）十均分

2.2 22dBEDFA1550光放大器：
必须有广电部入网证，
光学特性
光波长范围（nm）
1550±10nm
输入光功率范围
-2dBm~10 dBm
输出光功率
22 dBm
输出功率稳定度
±0.5 dB
典型噪声系数
≤5.0 dB（光输入功率为0 dBm，波长1550nm）
输入、输出端泵谱光泄露
< -30 dBm
输入端反向噪声功率
< -30 dBm
输入输出端反射损耗
> 50 dB
光纤连接器类型
SC/APC
其它指标
供电电压（V/AC）
90~260VAC±20%，50~60 Hz
工作温度范围：
0~50℃
储存温度范围：
-25~65℃
相对湿度
最大85%

激光泵要求：双泵，全新（出现旧泵，以一赔十）。

2.3 1550直调制光发射机
1) 采用1550±5nm Alcatel-A1915LMI高线性、低啁啾DFB激光器；
2) 能自动控制激光器的输出功率、偏置电流、致冷电流，二路光输出每路≥5dBm；
3) 有预失真补偿和啁啾补偿电路，满足15KM内光传输指标CTS/CSO≥63/57dB；
4) 预放采用砷化镓模块放大, 带宽47～860MHz，带内不平度≤±0.75dB,光链路指标C/N≥51dB（-1dBm接收）；
5) 射频AGC自动激励功率控制。在增减节目路数时，自动调整激光器的调制电平，使其始终处于最佳调制状态，80～90dBuv输入；
6) 主控电路采用微机控制，且LCD整机显示激光器工作状态，自动报警直至自我保护；
7) 供电应在165V～265V能正常使用，并有过电保护及多级防雷措施；
8) 1U标准机箱，可安装在19″标准机架中

2.4 野外型光接收机
1、接收模块要求
光接收机的光接收模块选用PHILIPS BGO807C光电一体模块，未级选用德国PDI公司生产的D8740270GTH砷化镓高增益功率倍增放大模块作功率放大.
2、产品结构要求
（1）野外型防水铝合金压铸外壳。
（2）交流60V和220V供电可选，防雷击自恢复保护电源。
（3）设置光接收功率分量指示灯。
（4）二路106dBuv或三路104dBuv大电平输出。
3、技术指标
（1）光输入参数
光接收波长：1310/1550nm兼容;
光连接头类型：FC/APC;
光接收功率：-5dBm—+2 dBm。
（2）RF输出参数
工作带宽：45——862MHz；
带内平坦度：≤ ±0.75 dB；
射频反射损耗：47-550MHz≥16 dB, 550-862MHz≥14 dB;
CN/CTB/CSO：在-1dBm接收60个频道时,单路输出108dBuv时，C/N＞51dB，CTB≥65dB，CSO≥61dB。
2.5 八均分光分路器技术要求：
技术指标：
1) 光刻技术，1260-1650宽频，八均分。
2) 尺寸：12mm*4mm*60mm
3) 输入输出0.9mm，带色标。输入分两类颜色（绿色和乳白色），具体中标后按诸暨广电要求。
2.6 四均分光分路器技术要求：
技术指标：
1) 光刻技术，1260-1650宽频，四均分。
2) 尺寸：12mm*4mm*60mm
3) 输入输出0.9mm，带色标。输入分两类颜色（绿色和乳白色），具体中标后按诸暨广电要求。

三、标的三 EPON双向设备招标内容和要求
1、招标内容：
设备名称
单位
数量
OLT机盒
只
3
PON口
只
14
ONU（配置CATV、数据、网管模块）
只
100
ONU（只配置CATV）
只
2000
2、技术指标和要求：
总体设计要求：OLT既可以1U机架式也可以高密度机框式，如果机框式，要求配好各种备份配件。ONU要求模块化设计，有线电视模块和数据网管模块分开，以便前期只投入有线电视模块，特别强调ONU的防雷、发热、CATV模块的AGC、统一网管及ONU的环路检测功能，要求ONU下面一旦发生环路，能够自动切断，而不影响一个PON口下面的其他ONU。
2.1系统技术指标
2.1.1支持无阻塞2层线速交换；
2.1.2支持VLAN功能；
2.1.3支持IGMP snooping和IGMP proxy；
2.1.4全面的流量分级管理和 QoS 策略，保证不同的业务级别；
2.1.4.1基于每端口可按一定颗粒度任意定义上下行带宽；
2.1.4.2支持最小带宽，最大带宽，突发流量和延迟定义；
2.1.4.3支持优先级队列 （PQ）和加权公平队列 （WFQ）；
2.1.4.4支持种类丰富的分级管理策略；
-基于端口、IEEE802.1Q的Vlan；
- 基于802.1P；
2.1.5支持基于公平算法的动态带宽分配；
2.1.6支持多个上联口的汇聚（IEEE 802.3ad）；
2.1.7支持PPPoE转发；
2.1.8支持ONU自动发现；
2.1.9支持IP电话业务；
2.1.10支持IPTV业务；
2.1.11支持数据安全、网络安全管理；
2.1.11.1支持用户信息的加密传输；
2.1.11.2支持ONU之间的二层隔离，多端口ONU支持端口之间的二层隔离；
2.1.11.3无网络风暴等情况下造成的系统瘫痪问题；
2.1.11.4支持对广播、组播以太网帧、单播以太网帧根据VLAN ID、物理端口等的过滤和抑制；
2.1.11.5 支持环路检测功能；
2.1.11.6 能防止非法ONU加入。
2.1.12 OLT设备（或每板卡）能提供1至4个pon口，及相同数量的千兆上联光口；首期上联口和pon口按1：2的比例配置。
2.1.13 OLT系统最大接入距离大于等于20公里，最大分路比不小于1:32；且要支持在1:32分路比情况下的20公里传输。
2.1.14 ONU设备能提供室外型。
2.1.15 室外型ONU设备所配备的电源和保护功能要求；
Ø 采用60V或220v开关电源
Ø 支持过压保护
Ø 支持欠压保护
Ø 支持过流保护
Ø 支持浪涌保护
Ø 支持雷击保护
Ø 支持防水保护
2.1.16 ONU设备能耐低温和高温高湿，并说明温度范围。
2.2 其它
2.2.1请详细描述所支持的VLAN功能；
2.2.2支持用户信息的加密传输，请说明如何解决下行数据安全性问题；
2.2.3基于每端口可按一定颗粒度任意定义上下行带宽，请说明最小颗粒度；
2.2.4说明投标设备（OLT、ONU）的系统交换容量及支持的MAC表容量；
2.2.5说明设备采用的主要芯片厂家、型号、Fireware版本等相关信息；
2.2.6说明光功率损耗预算、支持最高分光比及覆盖半径；
2.2.7是否能向第三方网管软件开放网管接口，以便统一网管平台；
2.2.8请描述ONU电源、电口的雷击保护方案。
2.3、网管系统
应具有独立的、图形化界面的网管系统，应支持对OLT和ONU的配置、故障、性能、安全等管理功能。
2.3.1 OLT网元管理系统要求
2.3.1.1 基本要求
a) OLT应能通过其所带的CONSOLE口对其进行带外方式的操作维护，应支持通过SNMP v2c网管系统远程进行操作管理维护，支持TELNET、WEB网管；
b) OLT应支持带外管理方式，应当实现访问控制，防止非授权访问；
c) 管理系统应具备对设备进行配置管理、故障管理、性能管理和安全管理方面的功能；
d) 管理系统应采用中文界面。
2.3.1.2 配置管理要求
a) 应能对网络侧接口参数进行配置；
b) 应能对业务流参数进行配置，如保证带宽、最大带宽和业务优先级等，配置的保证带宽总和不应超过PON最大系统带宽；
c) 应能对板卡进行配置；
d) 应能配置以太网功能，如VLAN、帧过滤、组播等；
e) 网络拓扑结构发生变化时应能自动更新，如ONU上线/下线等；
f) 应能通过网管对系统软件进行升级；
g) 所有配置操作应记录到日志文件，并支持检索；
2.3.1.3 性能管理要求
a) 网管应能启动性能测量功能，采集和处理测量数据，分析测量结果；
b) 性能管理应具备对系统性能管理事件的当天和前一天的计数功能，统计参数应包括PON接口性能参数、网络侧接口性能参数等；
c) 应能对PON系统及每个ONU的带宽的使用情况进行统计；
d) 应能查询历史系统性能记录，并能将查询结果和统计结果保存到外部文件并输出。
2.3.1.4故障管理要求
a) 网管应能对系统的各部分进行持续的或间断的测试、观察和监测，以发现故障或性能的降低；
b) 当PON接口物理层性能（如光通道误码率）严重下降时，系统应能产生告警；
c) 应能通过指示灯和告警信号指示设备的故障，不同的故障原因对应不同的告警信息；
d) 应能判定故障发生的时间和故障的位置，故障定位应能定位到电路板；
e) 故障事件恢复后，系统网管的相应告警信息应能自动更新；
f) 系统告警日志统计列表应可对故障类型基于故障严重程度、故障原因、时间段进行分级处理；
g) 应能按照不同等级、不同时间段和产生告警的原因等方式对告警统计进行过滤；
2.3.1.5安全管理要求
a) 网管系统应通过定义个人访问权限的方式，提供对于管理员/操作系统访问的安全措施，拒绝非法用户和密码错误用户的登陆访问。不同级别的管理员有不同的权限，确保访问请求的发起者只能在自己的权限范围内执行管理操作。敏感信息，或固定用户终端鉴权属性，数据库和配置数据只能由有授权的个人和管理系统进行操作；
b) 网管系统应记录所有用户的操作，包括用户名、操作时间、操作类型。非法用户登陆应产生安全性告警，未经授权的操作尝试由系统日志记录并产生安全警告提示。
2.3.2 ONU设备管理要求
配置管理要求
a) 应能通过网管对ONU进行授权；
b) 应能对用户侧接口参数进行配置，如用户侧接口的打开/关闭；
c) 应能对业务QoS功能进行配置，如上行业务的分类、排队、标记、调度等进行配置，对下行业务的排队、调度、限速等功能进行配置；
d) 应能配置以太网功能，如VLAN、帧过滤、组播等；
e) 应能配置ONU的过滤数据帧功能；
f) 应支持远端软件/固件升级。
2.4.对设备的一般要求
2.4.1环境要求：
2.4.1.1温度/湿度要求
OLT设备要求：
储藏温度：-20℃～70℃
工作温度：0℃～45℃
湿 度：10%～90%(非凝结)
ONU设备要求：
储藏温度：-20℃～70℃
工作温度：-40℃～ 70℃
湿 度：10%至90%(非凝结)
2.4.1.2大气压力要求
系统在86～106kPa的大气压力条件下的环境中应能正常工作。
2.4.1.3安全性要求
环境条件应符合GB/T 11318.1-1996中相关规定。
2.4.1.4电源要求
OLT电源为交流220V±10%,ONU电源为交流60V±10%或220V±10%，频率为50HZ，频率变化范围45～65HZ。
2.5.CATV模块要求：
带宽
862 MHz
平坦度
±0.75dB
光功率
-6～-1 dBm（AGC控制范围）
波长
1100～1600nm
C/N
≥46dB
-6dBm光功率接收
CTB
≥60 dB
CSO
≥60 dB
输出电平
100dBuV@6dB均衡（二口输出）
反射损耗
16(50-550) dB，14(550-860) dB
光连接头
SC/APC
射频连接头
5/8英寸标准接口，要求配好两个F头
AC供电范围
60或220 VAC
AC电流通过
10 A
环境温度
-25～+60℃
3、对投标产品及服务的要求
3.1 所投EPON设备参加过信息产业部入网检测或电信互联互通测试。系统符合IEEE802.3ah、国家信息产业部YD/T 1475-2006标准及其他相关标准。
3.2 厂商均应对采购人提出的每一项功能、性能要求，详细、如实地说明其设备的支持程度。如无特别说明，厂商声明支持的功能应为设备已实现的功能，不包括有能力支持但尚未实现的、近期将要实现的、未来计划实现的功能。
3.3 中标方或原厂商须负责提供原有的相关产品和本次采购产品的安装调试、配置、培训等系统集成服务。
四、标的四 Ⅰ型和Ⅱ型光交接箱招标内容和要求
1、招标内容：
设备名称
单位
数量
通用型地埋Ⅰ型箱
只
200
Ⅱ型箱（挂壁和抱杆）
只
800

2、技术指标：
2.1根据以下使用要求，自行设计。
1) 设计描述：

Ⅰ型箱：采用光分路器直熔直熔，两个八均分光分路器，光分路器全部采用1260-1650宽频（这次招标不含光分路器），其他光纤预留，做好资料和标记。
Ⅱ型箱：采用光分路器直熔，两个四均分光分路器，光分路器全部采用1260-1650宽频（这次招标不含光分路器），其他光纤预留，做好资料和标记。
2) 要留好总共四个光分路器的空间。
3) Ⅰ型箱要提供最多48芯的过路光纤直熔要求，Ⅱ型箱提供最多12芯的过路光纤直熔要求。
4) 固件要求：
¨ Ⅰ型箱：至少10根光缆
¨ Ⅱ型箱：至少6根光缆
5) 要考虑首次直熔的方便性
6) 考虑可靠性
7) 考虑二次施工、三次施工和反复施工的方便性。（因为本次广电三年规划方案中不考虑跳线，但仍然有类似跳线的需求）
8) 考虑换纤的方便性。（就是把原来熔好的光纤掐断，和另外的光纤再熔接）
9) 考虑做标签的科学性。
2.2材料和箱体大小要求：
2.2.1通用型地埋Ⅰ型箱。
1) 交接箱安装方式为落地式，门锁为三角形专用锁。
2) 交接箱箱体为双层结构，中间有隔热层，外壳为不锈钢板材，内胆为冷轧钢板，材料厚度均大于等于1mm，表面静电喷塑RAL7035（浅灰色）；四角处理要有圆弧造形。
3) 交接箱外形尺寸不小于：高750×宽420×厚180mm。
4) 交接箱光缆入口需采用多直径塔形密封圈，可根据不同的光缆直接选择开口，箱体至少需保证10根光缆的接入位置。
5) 交接箱提供最多48芯的过路光纤直熔要求。
6) 交接箱内设计可满足4个1×8光分路器（尺寸：封60*12*4mm，入出0.9mm光纤）或者4个1×4光分路器（尺寸：封60*12*4mm，入出0.9mm光纤）的安装位置，直熔方式；分路器安装单元采用层叠式翻转结构，并可整体脱卸至箱外进行施工操作。
2.2.2Ⅱ型箱（挂壁和抱杆）。
7) 箱体采用1.0mm优质不锈钢板（304/2B），表面拉丝处理
8) 箱体内部采用1.2mm优质镀锌板加工，主要支撑件采用1.5mm优质冷轧钢板加工表面喷塑处理
9) 箱体挂墙安装
10) 箱体密封性能好，可达IP65等级
11) 门锁采用三角防水锁，钥匙统一
12) 箱体尺寸为465（高）X370（宽）X100（深）
13) 箱体和内部光缆熔接分离，熔接时箱体内部光缆熔接部分可取下进行单独操作
14) 内部可熔接20芯光缆，内部放置4个1X4热缩管式光分路器。
15) 内部走线合理，操作维护方便，进出线缆密封性好。
有良好的接地性能。
