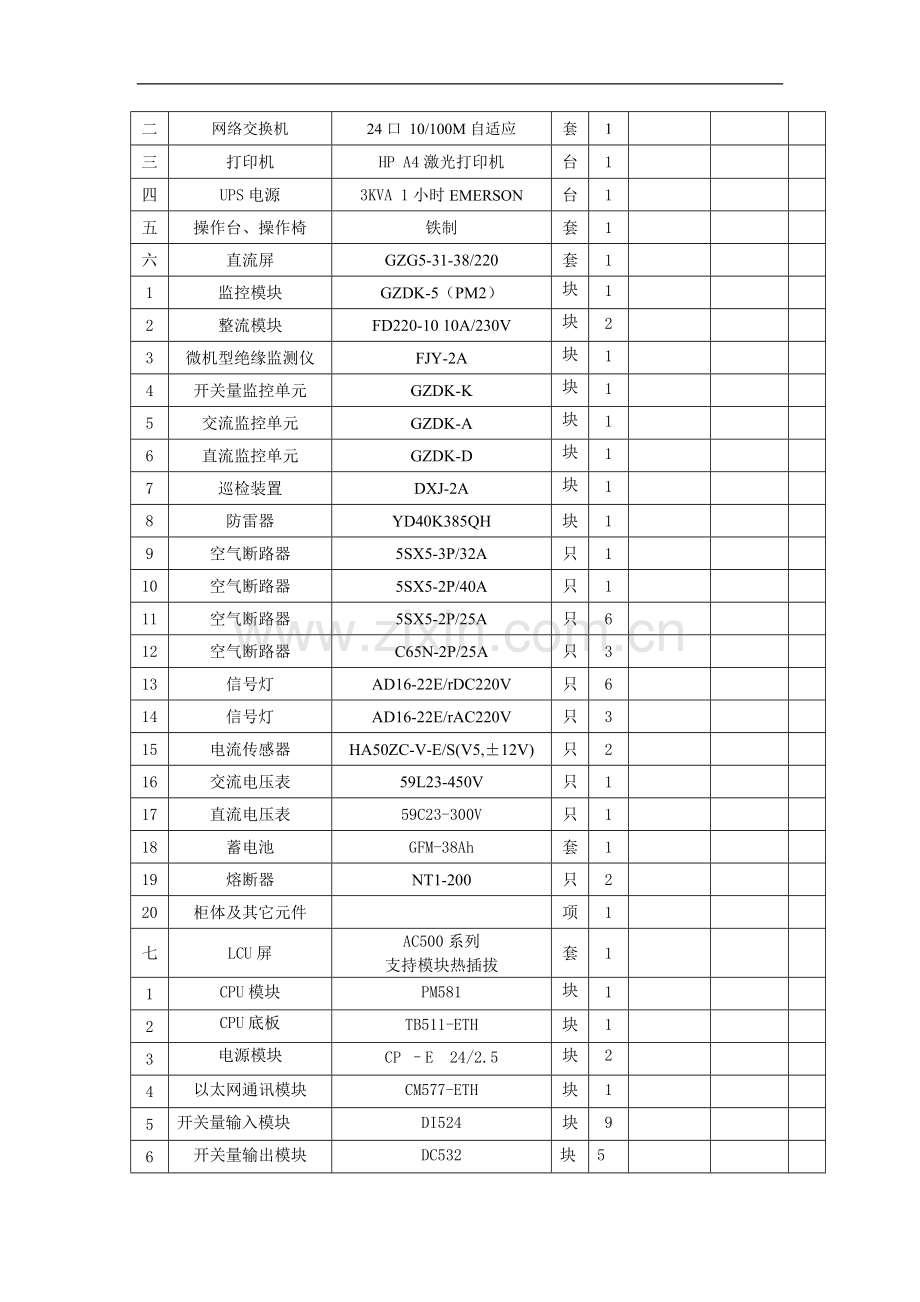

天长泵站自动化系统技术条款.doc_第2页
第2页 / 共16页


点击查看更多>>
资源描述
天长泵站自动化系统技术条款 1 总则 本技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文。卖方应保证提供满足本规范书和工业标准的优质产品。 如卖方在报价过程中没有以书面形式对本技术规范的条文提出技术偏差,则买方可以认为卖方产品完全满足本规范书的要求。 投标人应具有建筑智能化工程专业承包企业三级及以上资质或计算机系统集成资质肆级以上且具有类似工程业绩(需提供合同原件),应保证所投标货物按国家有关规定通过鉴定,并附有鉴定文件的复印件;实行生产许可证和3C认证制度的产品,须提供生产许可证和3C认证复印件。 凡需配备技术文件中未指明的标准附件或专用工具的,投标人应在投标文件中列出各种附件、工具的数量和单价,所需费用应包括在相应品目的投标价格之内。 交货地点:中标方送至业主指定的需货单位。 所有设备应有良好的内、外包装,设备的可动部分应可靠牢固。包装箱应符合有关规范要求,便于装卸、固定、运输,保证设备安全运抵交货地点。 中标方应根据用户要求,在工地现场负责设备安装和调试。 合同签订前,由业主负责召集中标方和设计、管理等有关单位进行技术商谈。 本技术规范未尽事宜由双方与设计单位共同协商。 2 承包范围 招标主要设备如下表 序号 项目名称 型号 单位 数量 合同执行 单价(元) 合价(元) 备注 一 操作员工作站 DELL Precision T3400 套 1 1 酷睿 2双核 E6550 台 1 2 2.33GHZ 2条512MB 667MHz DDR ECC 双通道 SDRAM 台 1 3 160GB硬盘 台 1 4 48X DVD-ROM 台 1 5 19″液晶 台 1 6 串行接口板、高密度图形卡、语音卡 套 1 7 通用键盘及光电鼠标 套 1 8 音箱 只 2 二 网络交换机 24口 10/100M自适应 套 1 三 打印机 HP A4激光打印机 台 1 四 UPS电源 3KVA 1小时EMERSON 台 1 五 操作台、操作椅 铁制 套 1 六 直流屏 GZG5-31-38/220 套 1 1 监控模块 GZDK-5(PM2) 块 1 2 整流模块 FD220-10 10A/230V 块 2 3 微机型绝缘监测仪 FJY-2A 块 1 4 开关量监控单元 GZDK-K 块 1 5 交流监控单元 GZDK-A 块 1 6 直流监控单元 GZDK-D 块 1 7 巡检装置 DXJ-2A 块 1 8 防雷器 YD40K385QH 块 1 9 空气断路器 5SX5-3P/32A 只 1 10 空气断路器 5SX5-2P/40A 只 1 11 空气断路器 5SX5-2P/25A 只 6 12 空气断路器 C65N-2P/25A 只 3 13 信号灯 AD16-22E/rDC220V 只 6 14 信号灯 AD16-22E/rAC220V 只 3 15 电流传感器 HA50ZC-V-E/S(V5,±12V) 只 2 16 交流电压表 59L23-450V 只 1 17 直流电压表 59C23-300V 只 1 18 蓄电池 GFM-38Ah 套 1 19 熔断器 NT1-200 只 2 20 柜体及其它元件 项 1 七 LCU屏 AC500系列 支持模块热插拔 套 1 1 CPU模块 PM581 块 1 2 CPU底板 TB511-ETH 块 1 3 电源模块 CP –E 24/2.5 块 2 4 以太网通讯模块 CM577-ETH 块 1 5 开关量输入模块 DI524 块 9 6 开关量输出模块 DC532 块 5 7 模拟量输入模块 AI523 块 1 8 I/O底板 TU516(弹簧接线) 块 15 9 触摸屏 CP430C-ETH 块 1 10 编程电缆 TK401 根 1 11 触摸屏连接PLC电缆 TK405 根 1 12 防雷器 电源2级,AM2-40 只 1 13 开关电源模块 QUINT-PS-100-AC220V/24VDC 2.5A 个 2 14 柜体 PK-30/800玻璃门2200×800×800 喷塑 套 1 15 柜内其它元件 项 1 八 1#检修闸动力箱+JSZ-1ABC XL(F)-21-05G 块 1 九 2#检修闸动力箱+JSZ-2ABC XL(F)-21-05G 块 1 十 防洪闸动力箱+FHZ-1ABC XL(F)-21-05G 块 1 十一 排水闸动力箱+PSZ-2ABC XL(F)-21-05G 块 1 十二 闸门开度仪 JDCB-1-Y(含传感器) 套 12 十三 水位仪 JDCB-1-WZY(含自收缆水位计及不锈钢箱体) 套 2 十四 通信电缆(含安装) DJVPVPR2X2X0.5 m 900 十五 软件开发编制 项 1 十六 系统安装、调试 项 1 以上各柜、动力箱内主要元器件型号及数量详见招标图纸,自动化设计方案详见招标图纸。电缆中标后以实际发生为准。 3总体要求 3.1计算机监控系统原则 (1)监控系统应技术先进、安全可靠、经济实用。系统投运后能实现“无人值班,少人值守”的功能要求。 (2)监控系统应采用全分布开放式计算机监控系统。软、硬件应安全可靠,能长期安全连续运行,性能价格比高。 (3)监控系统采用工业以太网网络结构;系统应采用容错设计,保证不会因为任何一个器件发生故障而引起系统误操作; (4)系统应采用成熟的标准汉化系统。 (5)监控系统各项技术性能指标应满足相应各项标准及规程规范的要求,并且与计算机技术当前的发展水平相适应。 (6)系统配置和设备选型应便于功能和硬件设备的扩充。 (7)软件采用模块化、结构化设计,使监控系统能适应功能的增加和规模的扩充。 (8)人机接口功能强,操作方便,显示的画面和打印的文件清晰醒目。 (9)监控系统便于与上级管理单位调度系统实现数据通讯,传输实时数据及控制指令。 (10)监控系统应实时性好,响应速度快,抗干扰能力强,可适应性强,可利用率高,可维护性好,先进灵活,便于扩充。 (11)计算机监控系统的防雷方案、防雷措施、抗干扰性能、接地保护等要在投标书中进行详细论述,其费用列入满足招标文件要求的其它部分,否则视为未实质性响应招标文件。 3.2工作范围和要求 承包人应负责泵站主变、6台套主机组及闸门的现地、远方监控;监控系统的制造、安装、调试及试运转,工作范围如下内容: (1)能正确地监控泵站机组及主变等设备运行情况,实现在控制室操作员工作站对机组及主变实时监控。 (2)能及时准确地提供泵站进、出水水位变化情况。 (3)能及时准确地在操作员工作站上对防洪闸及进水闸进行远程控制。 (4)本监控系统采用全计算机监控及后备硬件手动控制方式。 (5)监控系统应能满足快速可靠,经济实用和便于扩充、升级等基本原则,并充分体现其先进性,采用分布开放式系统结构。 以下内容属其他承包人合同范围,不属于本标书供货范围,但与本标书存在分界点接口关系,因此各有关责任方有责任向对方提供属各自供货合同范围内的接口设备的资料及文件,并有责任协助对方完成各设备的接口工作。 本标书工作范围中要纳入计算机监控的电气仪表均具有RS485接口,所有接入自动化设备的电缆接头; 监控设备与其它相关设备的接口; 属其它合同范围内的设备供货及安装。 承包人所提供的设备应是新颖、安全、可靠的。承包人应具有完整的质量认证体系。并应提供ISO9000系列质量认证证书。 所有设备的供货均应相互配套并进行质量评定,做好自检试验记录。由发包人会同有关单位进行检验和评定。质量评定报告至少应包括出厂试验报告、电气试验报告。报告结果均应符合相应国家及部颁标准的规定,并获得中华人民共和国权威部门认可。 承包人应承担以下责任,但不限于此: (1)承包人要确保所有的设备、仪表、元件和监控装置一起形成一个协调的、合理的、完整的监控系统。 (2)承包人与动力及其它安装单位之间的合作,在部件和系统的分界面应确保所有设备的完整性。 (3)所有装置在设计、制造、安装、调试方面应正确达到技术条款指定的功能。 (4)应确保所有监控装置的制造、安装的质量。 (5)应保证详细的、完整的提交规定的监控、监测设备及全部技术资料。 (6)所有设备的检查工作应一直进行到颁发验收证为止。 (7)对运行管理单位有关人员进行业务培训。 4标准及规范 本章节规范包含了泵站自动化系统设备和附件的制造、安装、工厂试验、调试、运输和交货期、运行等方面的技术要求,供方除了遵守本节各技术要求外,还须遵守国家及部颁相应最新的标准及行业标准。如采用的规程或标准之间内容有矛盾时,则按较高的标准或规范执行。 采用的主要标准及规范如下(最新版本): 《水电厂计算机监控系统基本技术条件》 《水力发电厂计算机监控系统设计规定》 《电力装置的继电保护和自动装置设计规范》 《电力系统调度自动化设计技术规程》 《静态继电保护及安全自动装置通用技术条件》 《电子设备雷击保护导则》 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》 《低压开关设备和控制设备总则》 《电工成套装置中的导线颜色》 《继电保护和安全自动装置技术规程》 《低压电器基本标准》 《外壳防护等级分类》 《计算机场地技术要求》 《电力系统调度自动化设计技术规程》 《地区电网调度自动化设计技术规程》 《静态继电器及保护装置的电干扰试验》 《数据通信基本型控制规程》 《不间断电源设备》 《电力系统实时数据通信应用层协议》 《工业控制计算机系统验收大纲》 《机电设备包装通用技术条件》 《泵站设计规范》 5 环境条件 A.海拨高 低于1000米 B.极端最高温度 42.6℃ C.极端最低温度 -12.5℃ D.最热月平均最高气温 33.0℃ E.最低月平均气温 3.2℃ F.多年平均气温 16.6℃ G.相对湿度 95% H.电磁环境、雷电:控制室除了钢筋混凝土结构之外,没有任何特殊的电磁屏蔽,承包人应确保系统设备在此环境下的安全运行。 I.系统接地应使用本水站公用接地网,其接地电阻≤1Ω。 6 技术数据 6.1 操作员工作站 A.型号:DELL Precision T3400 B.主要配置: CPU:酷睿 2双核 E6550 内存:2.33GHZ 2条512MB 667MHz DDR ECC 双通道 SDRAM 硬盘:160GB硬盘 光驱:48X DVD-ROM 显示器:19″液晶 串行接口板、高密度图形卡、语音卡 通用键盘及光电鼠标、音箱 c.功能要求: (1)采用标准模块化结构,便于维修,便于更换电路板。 (2) 计算机应具有完善的自诊断功能 (3)应有足够的主贮、辅助存贮容量 (4)计算机应配置足够的接口以实现输入、输出。 (5)语音报警。 6.2 激光打印机 A.型号:A3黑白激光打印机(HP系列) B.功能要求:具有以太网接口,实现网络打印功能。 6.3 UPS电源 A.型号:容量3KVA(EMERSON) c.功能要求: 放电时间:≥0.5小时 波形失真度:≤3% 双回路充电,5回路出线。 6.4 操作台 A.型号:铁制操作台(2100mm*960mm)(长*宽) B.内部主要元器件: (1)提供与上述硬件设备相应的运行人员操作台,操作台的颜色、外观等应与周边环境适应。 (2)操作台上应为操作主机提供一套报警装置。 (3)操作台应留有UPS安装位置,并考虑通风、散热。 6.5 LCU柜 A.型号:PK-30型 B.内部主要元器件: CPU模块: PM581 以太网通讯模块: CM577-ETH 开关量输入模块: DI524 开关量输出模块: DC532 模拟量输入模块: AI523 触摸屏: CP430C-ETH c.功能要求: (1)现地控制单元应以PLC为基础,并具有过程输入/输出,数据处理和外部通信功能。 (2)PLC在脱离主控级及网络后,应能进行正确、无误的操作。PLC应有自诊断功能,检出的错误信息能在编程器的LCD上显示出来,任一PLC故障不应影响整个计算机系统的正常工作。 (3)现地控制单元应具有自检功能,对硬件和软件进行经常监视。任一现地控制单元故障,不应影响其他现地控制单元及整个监控系统正常工作。 (4)PLC在完成所要求的功能外,应有20%的硬件裕量,包括过程信号输入/输出容量、内存容量等。 (5)PLC应具有高可靠性,能在无空调、无净化设施,无专门屏蔽措施的机房内正常工作。 (7)PLC的模板应具有带电插拔特性,便于更换、维护。 (8)现地控制单元应设有输出闭锁的功能。在维修、调试时,可将输出全部闭锁,而不作用于外部设备。当处于输出闭锁状态时,应有相应信息上送主控级,以反映现地控制单元的工作状态。 (9)现地控制单元应提供与总线网相连接的通信接口。 6.6 直流充电装置 本工程设置1套单电池组微机控制高频开关直流电源装置,装置型号为GZG5-31-38/220,电压为220V,容量为38Ah。蓄电池采用免维护全密封铅酸蓄电池,整流充电装置采用微机自控高频开关电源型。 所供蓄电池连续浮充工作寿命≥10年,电池使用寿命期间完全免维护。 直流母线电压允许波动范围:90%~110%额定电压 整流充电装置应满足如下要求: 输入电压: AC380V±20% 输出电压: DC198V~260V 输出电流: 30A 稳压精度: ≤0.5% 稳流精度: ≤0.5% 纹波电压: ≤0.1% 电网调整率: ≤0.5% 负载调整率: ≤0.5% 功率因数: ≥90% 效率: ≥90% 噪声: ≤45dB 模块负荷均分: ≤5% 均衡充电控制:控制充电机按充电曲线自动进行均衡充电,并完成全过程。 浮充电控制:微机自动管理均衡充电完成后的充电装置运行方式。 系统监测:监测充电机输出电流、充电电流、浮充电流、交流电压、直流母线电压、直流母线对地电压以及单只蓄电池电压。 系统控制及保护:本地和远程投切电源模块,均充、浮充切换,自动切除故障模块,本地和远程故障告警。 信息显示:以汉字界面显示系统监测的所有数据以及控制保护信息。 直流系统正常工作时,装置轮流显示系统母线电压、正、负母线对地电压;直流系统发生接地时,装置自动显示接地回路号及接地电阻值、接地极性,完成自动选择接地线路的功能,并可通过通信接口把接地信息传送到上位机;装置具有过电压、欠电压报警,当直流系统电压高于上限值或低于下限值时则发出声光报警信号。绝缘监测单元以及电池巡检单元、交流监测单元、直流监测单元的参数应能实现与监控模块通信。 监控模块应配带RS485通讯接口, 并能支持MODBUS通信协议。 直流柜的结构应保证工作人员的安全和便于运行、维护、检查、监视、检修和试验。柜内应提供照明装置和电源插座,灯具电压为AC220V,插座为AC220V,10A单相三极插座。 屏柜应该全封闭,其防护等级为IP40。屏正面应为玻璃门,屏柜外壳的通风孔应有防止灰尘进入的措施,底部应留有电缆入口,电缆安装完毕后应可封堵。 除非另有说明,屏柜面上的所有仪表、器具和装置应采用嵌入式安装,其布置应清晰合理。 屏深600mm(不包括门的厚度、门的厚度25mm),高2260mm,宽800mm,操作手柄、仪表、指示器在地面以上0.6至1.8m,所有屏的门锁应与其它屏是同一型号的,该屏应能很方便的与其它屏相并装。 6.7闸门开度测控系统 闸门开度测控系统包括开度传感器和闸门开度仪。 闸门开度仪可以按模拟量或采用通讯方式将数据接入PLC,同时在现地设有常规显示,也可以单独使用。其技术要求如下: (1)测量范围: 0~15.00m; (2)分辨率: 1cm; (3)测量精度: ±0.1%×量程±1cm; (4)工作电源: 220V AC,15W; (5)环境温度: -20℃~+50℃; (6)工作方式: 连续; (7)通讯接口: 含RS485通讯接口。支技协议Modbus; (8)信号输入: SSI/RS422绝对型光电编码器输入; (9)闸门开度预置:上下限位, 开度预置; (10)信号输出: 上下限位, 开度预置继电输出220V AC,3A; (11)报警方式: 可编程6路继电器型无源干接点输出; (12)显示方式: 液晶显示,2位小数,单位米,并可切断显示; (13)具有掉电记忆功能。 闸门位置开度传感器是闸门开度检测的重要器件,其主要技术指标如下: (1)集编码、数据采集、通信传输于一体; (2)每转8192(13位)位置值; (3)极好的温度性能,在-25℃—+85℃能可靠工作; (4)不受电磁干扰,无温度漂移,“0”位漂移; (5)工作电压:5V±5%(10-30VDC); (6)格雷码输出,纯二进制; (7)安装方式采用直联结。 6.8水位测控系统 水位测控系统包括水位传感器和水位仪。 水位仪可以按模拟量或采用通讯方式将数据接入PLC,同时在现地设有常规显示,也可以单独使用。其技术要求如下: (1)测量范围: 0~20.00m; (2)分辨率: 5mm; (3)环境温度: 0℃~+50℃; (4)具有水位超限报警等功能 (5)具有掉电记忆功能 (6)显示方式: 液晶显示,2位小数,单位米,并可切断显示; (7)含RS-485通讯接口,便于组网通讯,支技协议Modbus; 水位传感器是水位检测的重要器件,其主要技术指标如下: (1)水位(压力)变幅:0~20.00m;     (2)浮子直径: Φ4.5cm;     (3) 测压管直径:Φ10cm;     (4) 分辨力:1cm、0.5cm;     (5) 测量准确度:±2cm         (6)输出码:格雷码10~15bit;     (7) MTBF:≥16000小时;          (8) 传输速率:2400-19.2Kbps;     (9)4-20mA电流环模块 6.9 系统软件 承包人提供的监控系统软件应适合于开放系统环境下运行,并具有成熟的运行经验。 (1)整个系统应采用分布式数据库; (2)操作系统应采用Windows 2000/XP; (3)用户接口应支持多窗口操作,具有友善的用户界面; (4)网络接口应采用符合国际标准化组织ISO的开发系统互连模型OSI,推荐采用TCP/IP协议组,执行IEEE802标准。 操作系统(应能满足以下基本要求,但不限于此) (1)系统资源的管理; (2)具有直接控制输入、输出设备的能力; (3)有效地执行高级语言程序; (4)能执行诊断检查,故障自动切除和自动重新启动; (5)对系统的启动、终止、监视、组态和其它联机活动应有交互式语言命令支持; (6)通过任务名称、数据名称和操作符号实现软件相互连接; (7) 为系统生成提供服务。 数据库:数据库的结构和组织应能满足应用程序直接存取,易于修改和扩展。数据库的修改应分别以静态数据和动态数据两种形式由相应的编辑程序及其它程序来实现。 人机接口软件 (1)人机接口软件的设计应满足系统功能要求和操作要求,应有交互式图象编译程序、交互式数据库编译程序、交互式报告编译程序、键盘或命令解释程序等支持。 (2)人机接口软件应允许操作员在不详尽了解系统知识的情况下,增加或修改操作员命令,显示形式和记录形式。 通信软件 用于本系统的通信软件应尽可能采用靠近OSI七层协议模型的数据链路层协议或适合工业控制的标准协议。 (1)与上级调度系统通信。 (2)本系统内通信。 6.10其它 其它自动化系统选型及数量应能满足设计图纸及有关规范要求。 7系统功能 7.1 概述 控制系统由主控级和现地控制级组成。主控级除应能迅速可靠、准确有效地完成对各闸门的安全监视和控制外,还要完成对整个系统的运行管理,包括历史数据存档、检索、运行报表生成与打印、对外通信管理等。现地控制级主要完成对闸门的控制、操作显示及与主控级的通信。 7.2 主控级功能 A.数据采集和处理 (1) 数据量(模拟量)采集 (2) 状态量(开关量)采集 B.实时控制 (1)运行人员通过操作台上的标准键盘和鼠标等,对监控对象进行控制。 C. 安全运行监视 (1)状态监视:监控对象的电源断路器事故跳闸,运行接触器失电,保护动作等状态变化的显示与打印。 (2)过程监视:在控制台CRT上,模拟显示机组运行过程。 (3)异常监视:监控系统中硬件和软件发生故障、错误时立即发出警报信号,并在CRT及打印机上显示记录,指示报警部位。 D. 事件顺序记录 (1)当发生事故引起故障时,应进行事件顺序记录、显示、打印和存档。 (2)每个记录包括点的名称、状态描述和时标。 E.生产管理 (1)具备但不限于机组运行情况表,事故记录表的打印。 (2)以数字、文字、图形、表格的形式组织画面进行动态显示(LCD)。 (3)人机对话:监控系统在中央控制室设1台运行人员操作台,操作台设有标准键盘,通过标准键盘和鼠标、CRT可输入各种数据,以更新修改各种文件,人工置入各种缺漏的数据,输入各种控制命令等,以监视和控制机组的运行。 (4)语音报警功能:具有二套报警提示:一是用于事故、故障的不同频率音响报警;二是用于特定事故的普通话报警。 8 试验和验收 8.1 工厂试验 A.主控级设备的工厂试验(包括但不限于以下部分) (1)设备的检查; (2)电源试验,包括电压和频率的运行范围、电源要求、失电后的设备自动再起动; (3)执行系统的检查和诊断程序; (4)检查并核实每一应用程序的功能; (5)核实CRT显示和记录; (6)测量下列响应时间: a. 操作员要求的显示; b. 操作员要求的记录; c. 报警报告; d. 控制执行。 (7)主用和备用计算机之间自动切换性能; (8)CPU负载率的核实; (9)自诊断的核实; (10)绝缘强度、绝缘阻抗及暂态抗干扰性能; (11) CRT干扰试验。 B.现地控制单元的工厂试验 (1)工厂试验应按设备的最终安装位置要求配置带接线端子的连接电缆。通信连接应包括适当的衰减器、噪声发生器以模拟现场的最恶劣条件。 (2)现地控制单元的工厂试验应包括但不限于以下部分: a.设备的检查; b.输入/输出的耐压试验; c.电源试验,包括电压和频率的运行范围、电源要求、失电后的设备自动再起动; d.执行系统自检和诊断程序; e. 每一应用程序的功能检查; f. 核实LCD显示记录; g. 在最不利条件下的响应时间: (a) 操作员要求的显示; (b) 操作员要求的记录; (c) 控制执行; (d) 报警报告。 h. CPU负载率的核实。 i. 自诊断的核实; j. LCD干扰试验。 8.2现场试验和验收 A.现场临时验收试验 (1)主控级:主控级的现场临时验收试验应包括下列内容但不限于此: a. 安装检查,核实内部接线、电源、设备部件、计算机设备、操作台以及其它外围设备; b. 系统的起动、操作检查以及硬件诊断程序的试运行; c. 操作试验: 1 系统显示; 1 报警记录和显示; 1 事件记录和显示; 1 定期记录; 1 现地控制单元在投运情况下的控制操作; 1 用于成组控制和运行记录的自动控制功能; 1 主用和备用计算机之间的切换试验; 1 由于通信线路故障引起的切换试验; 1 自诊断的核实; 1 与上级防汛系统进行数据交换试验。 d. 对闸门控制设备进行性能试验以核实是否达到保证的性能指标; e. 噪声干扰试验。 (2)现地控制单元(LCU):LCU以及相关的设备都应进行现场临时验收试验。试验应包括以下内容,但不限于此: a. 安装检查,核对输入/输出接线、电源以及设备部件; b. 系统的起动、运行检查和硬件诊断程序试运行; c. 核对输入/输出端能获得的电信号以确定是否存在正确的配合; d. 验证性运行试验: 1 系统显示; 1 报警记录和显示; 1 事件记录和显示; 1 定期记录; 1 控制操作; 1 核对所有人、机联系方案; 1 模拟显示屏运行试验。 e. 性能试验以验证LCU的全部保证特性指标; f. 噪声干扰试验。 B.最终验收试验 (1)系统可利用率试验 a. 在完成本合同文件中监控系统所包含的每一项目的全部工作,以及设备在安装、试验和试运行后,将对设备进行全面检查,若断定已符合本合同文件,则应签发临时验收证书,同时将开始现场可利用率试验,并通知承包人。 b. 现场可利用率试验的系统连续可利用率应不小于99.9%。 (2)最终系统验收试验 a. 当所有验收试验完成后,应对整个监控系统进行最终系统验收以验证是否完全达到保证的性能指标。响应时间和热备用的转换器都要经试验证实。 b.最终系统验收硬件设备试验和检验项目: 1 试验和检验文件的检查; 1 质量保证措施及检验报告的检查; 1 预验收记录和缺陷处理记录的检查; 1 设备工艺质量检查; 1 设备配置检查; 1 一般电气性能试验; 1 定义的功能和性能试验。 c.软件功能试验和检验项目: 1 试验和检验文件的检查; 1 设计文件、操作手册和维护手册的检查; 1 预验收记录和缺陷处理记录的检查; 1 数据库软件测试; 1 数据采集软件测试; 1 人机接口软件测试; 1 应用软件测试; 1 通信软件测试; 1 诊断软件测试; 1 系统性能测试; 1 系统维护测试。 (3)当所有最终验收试验圆满完成后,发包人将签发最终验收合格证。 7图纸和资料的提交 (1)一般说明 发包方向承包方提供一套完整的设计单位的电气施工图纸。 卖方应向发包方和设计单位提交合同设备的技术资料。内容包括:合同规定提交的图纸;设备的安装、运行及检修说明书;产品样本;工厂试验报告;本招标书中提及的其它图纸资料。 正式提交图纸和资料应由承包方授权代表签署的证明,表明所提供的图纸资料已经承包方校核并适用于本工程。 所有文件、书面资料和图纸等均应使用国家规定的标准计量单位。制图标准、图幅必须符合国家标准。 发包方对于提交的图纸将不作正式审查和处理,也不将图纸退回给承包方,只书面通知承包方不符合要求的图纸名称和不符合项目。 承包方由于修改图纸,推迟合同规定的交图时间,影响工作进度时应按违约处理。 以上对于图纸的有关要求,应同样适用于其它设计说明书、产品样本、生产计划、试验报告等资料。 (2)图纸和资料提交 合同生效15天内,承包方应提交自动化设备各部件的下列图纸资料8套,其中2套寄送设计单位,其余寄送业主。 1)设备外形尺寸图、结构布置图。 2)设备总重、基础受力示意图、基础尺寸。该图应指出对基础要求及基础埋件图。 3)自动化设备一、二次图纸、设备配置图。 4)专用工具,仪器,仪表,设备说明书。 5)主要部件说明书、操作手册。 6)试验报告。 设计说明书,包括各种参数的计算结果、设备选择及主要材料规范、电磁屏蔽措施、引进材料或附件的资料等。 8其他 (1)保质期内承包方应负责免费包修、包换、包退。保质期外系统或设备损坏中标人有维修义务,可收取相应费用。 (2)承包方应按有关规定配置备品备件和安装专用工具。 (3)验收标准:按照自动化设备验收规范中的有关条款进行验收。 (4)验收方式:交货地点现场验收。同时用户保留再次验收的权利。 (5)承包方应根据用户要求,在工地现场安装和调试设备。
