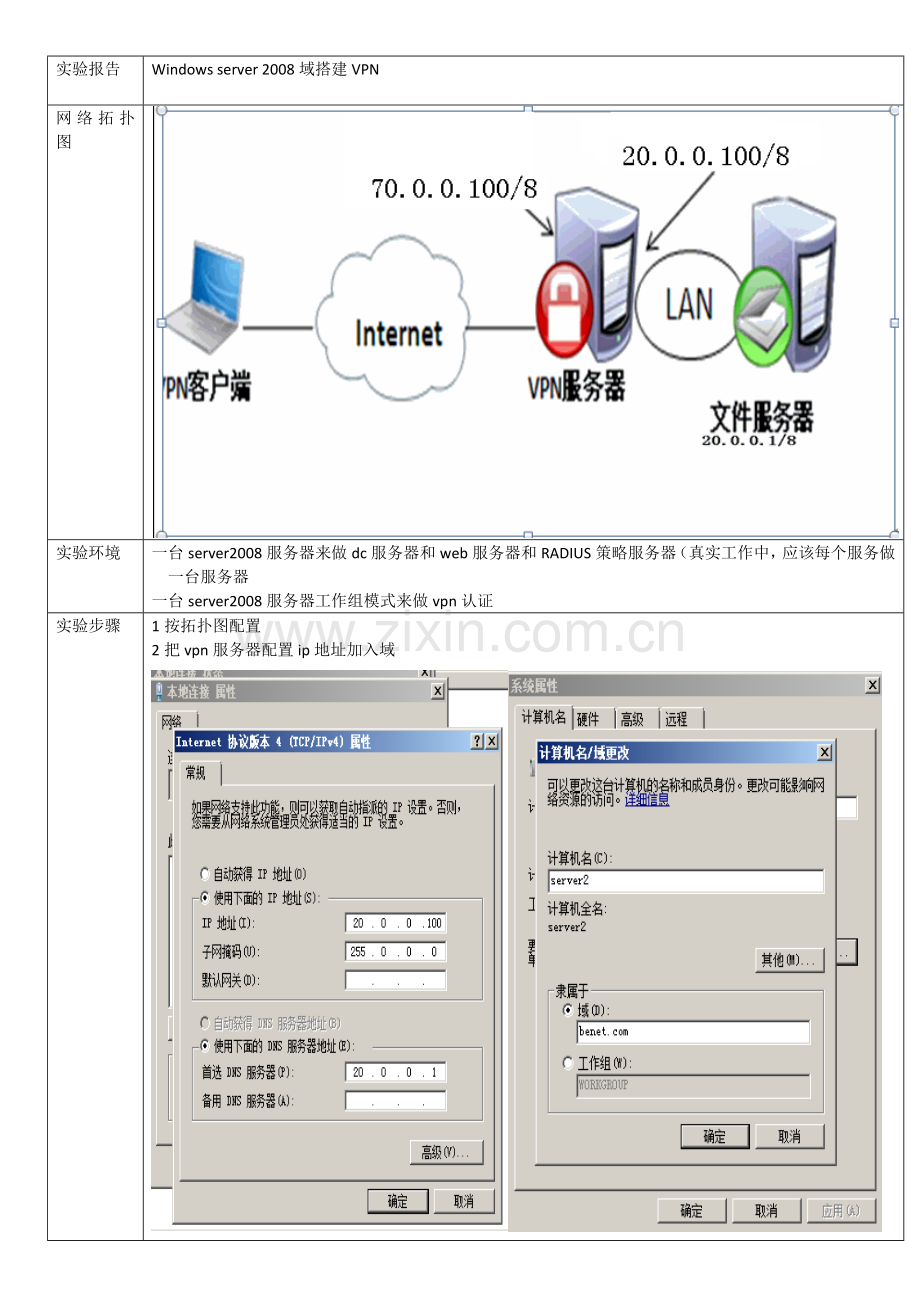

实验报告
Windows server 2008域搭建VPN

网络拓扑图

实验环境
一台server2008服务器来做dc服务器和web服务器和RADIUS策略服务器（真实工作中，应该每个服务做一台服务器
一台server2008服务器工作组模式来做vpn认证
实验步骤
1按拓扑图配置
2把vpn服务器配置ip地址加入域

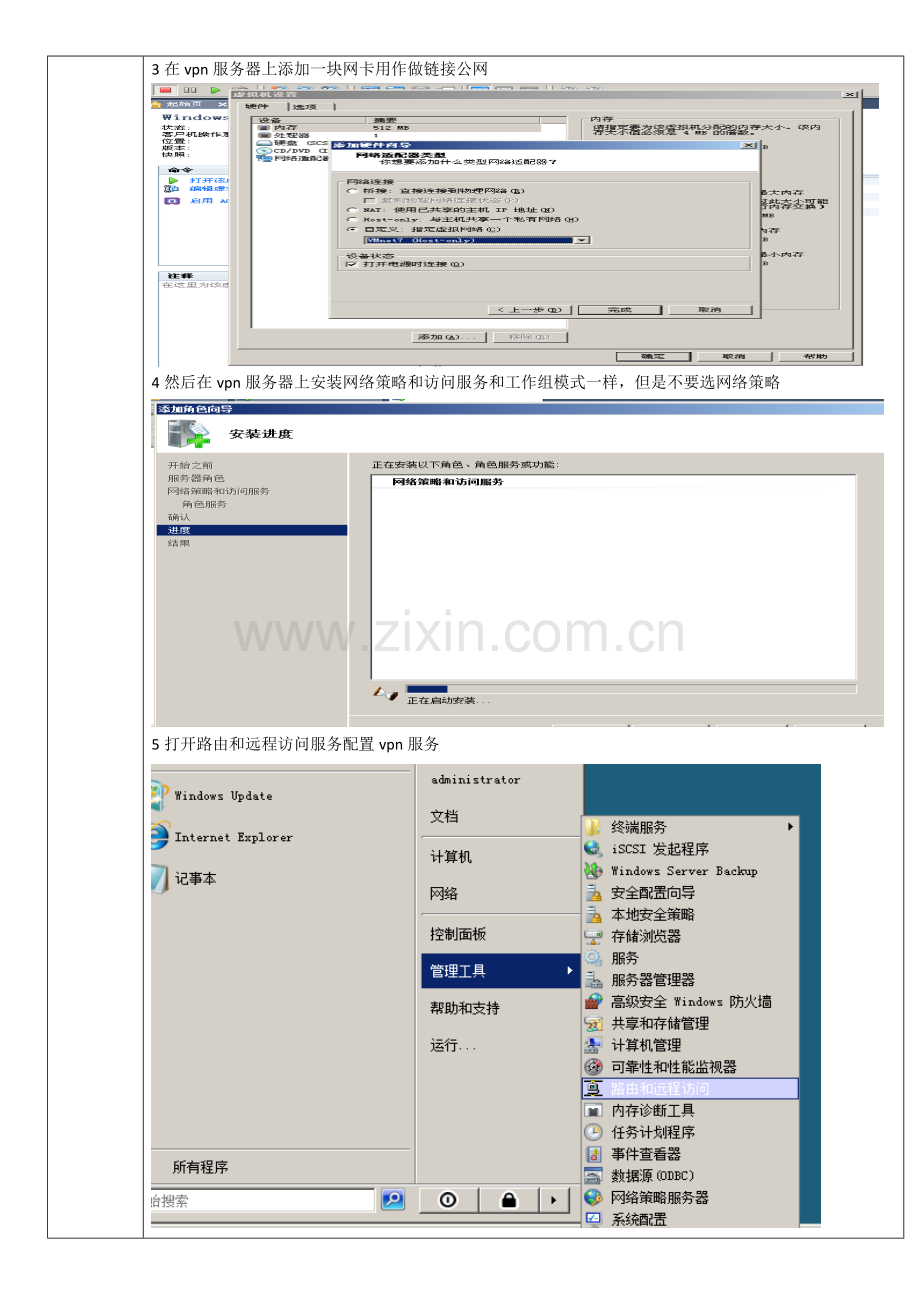

3在vpn服务器上添加一块网卡用作做链接公网

4然后在vpn服务器上安装网络策略和访问服务和工作组模式一样，但是不要选网络策略

5打开路由和远程访问服务配置vpn服务

6选中服务器配置并启用路由和远程访问直接下一步

7配置项中选择自定义配置

8自定义配置选择VPN访问

9然后启动服务

10然后把刚才加的那块配置ip

11选中服务器属性

12然后选择静态地池

13在启用广播名称解析

14然后在真机配置ip

15新建连接向导

16下一步

17网络连接类型

18网络连接选择虚拟专用网络连接

19vpn服务器选择指向vpn服务器

20可用连接选择

21在AD上创建用123

22在用户属性在拨入中选择允许访问

24选择虚拟连接网卡属性

25选择tcp/ip协议属性

26选择高级

27然后在远程网络上使用默认网关勾打掉

28选择连接

29在ad上搭建web网站
30在客户机上测试访问服务器成功

二搭建RADLUS服务器
1在域机上搭建在添加角色中选择网络策略和远程服务》在选网络策略

2打开网络策略服务器

3选择RADIUS右击选择新建RADIUS客户端

4然后好名随便写然后点击验证

5输入VPN服务器的地址点击解析

6供应商选择RADIUS standard

7输入手动密码这个密码一定要记住用户在VPN服务器上使用

8然后选择NPS右击喧杂Active Directory 中注册服务器要不一会用户无法验证

9然后砸VPN服务器上选中服务器名右击选择属性

10在安全项中身份验证提供程序选择RADIUS 身份验证 点解配置

11选择添加

12然后再服务器名称上填写RADIUS服务器地址点解更改

13然后输上面再RADIUS服务器上输入的手动密码然后确定

14在RADIUS服务器上建立连接请求策略右击新建

15命名vpn网路访问服务器类型选择远程访问服务器下一步

16选择添加

17选择日期和时间限制添加

18然后选择允许进来的时间

19下一步

20下一步

21下一步

22下一步

23完成

24添加网络策略（网络策略是用来检查上面的连接策略的所以必须要和上面一摸一样了）

25命名选择网络访问服务器类型

26选择添加

27选择日期和时间限制添加

28选择允许的时间确定

29下一步

30选择这个时间点是让通过还是拒绝

31然后把用户放在通过NPS网络策控制访问

32然后去客户机上验证因为不在允许的时间段所以不能通过。
