轻基质网袋育苗容器生产设备
说 明 书

中国林业科学研究院
工厂化育苗研究开发中心

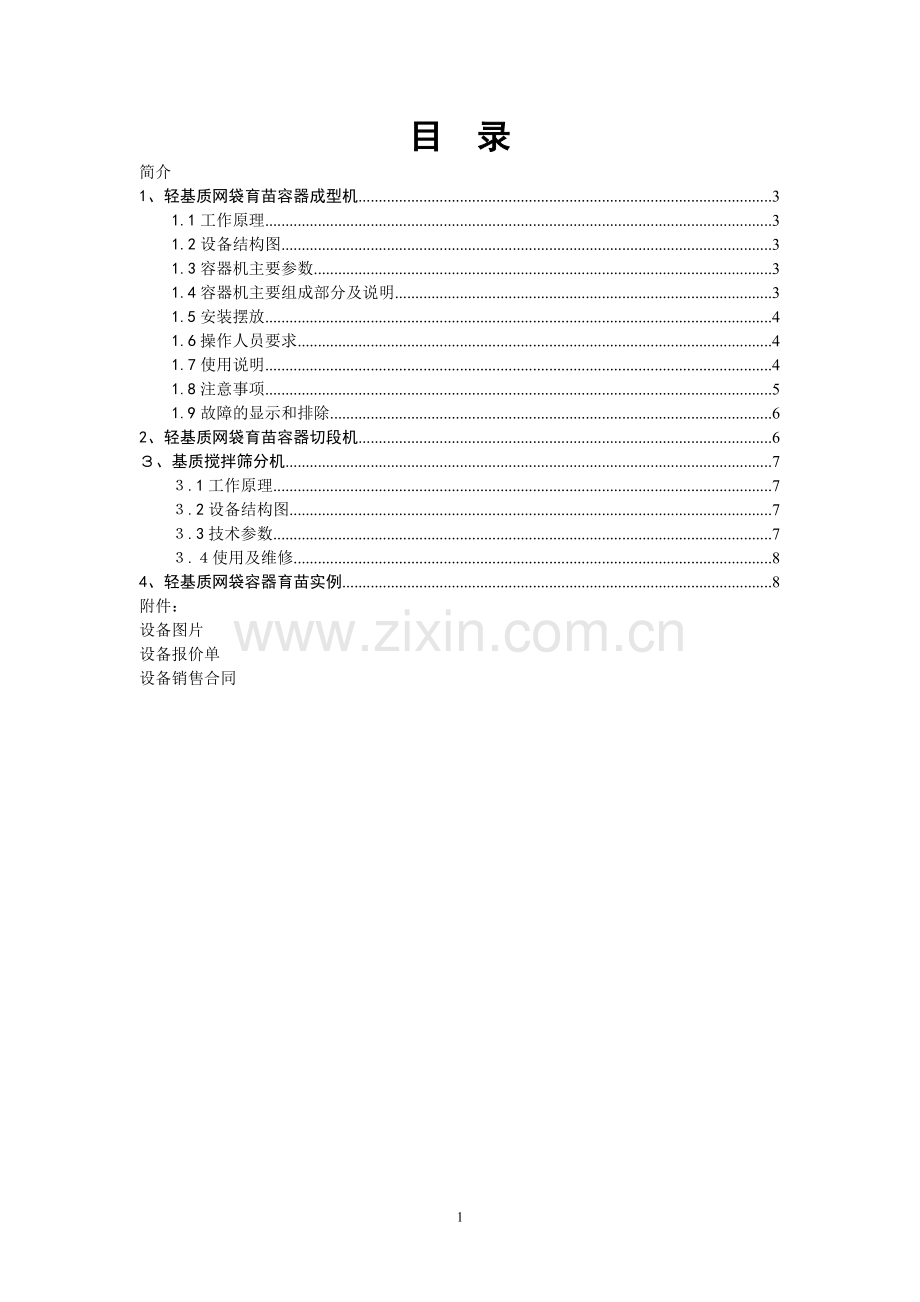

目 录
简介
1、轻基质网袋育苗容器成型机 3
1.1工作原理 3
1.2设备结构图 3
1.3容器机主要参数 3
1.4容器机主要组成部分及说明 3
1.5安装摆放 4
1.6操作人员要求 4
1.7使用说明 4
1.8注意事项 5
1.9故障的显示和排除 6
2、轻基质网袋育苗容器切段机 6
３、基质搅拌筛分机 7
３.1工作原理 7
３.2设备结构图 7
３.3技术参数 7
３.４使用及维修 8
4、轻基质网袋容器育苗实例 8
附件：
设备图片
设备报价单
设备销售合同

简 介
轻基质网袋育苗容器生产设备是由中国林业科学研究院林业研究所工厂化育苗研究开发中心研制生产的专业网袋育苗容器生产设备。该设备具有自主知识产权，先后被列为国家级星火计划项目和国家林业局西部生态环境建设项目实用支撑技术。自1999年问世以来已经在全国30个省、市、自治区推广应用，利用该设备和技术累计生产200多个树种苗木10亿株以上，取得了显著成效。
轻基质网袋育苗容器生产设备由容器成型机、容器切段机、基质搅拌筛分机三个独立部分组成，设备操作简单、经济实用、易于维修，可以生产直径30—35mm、40—45mm、55—60mm,高度可调的多种规格轻基质网袋育苗容器。生产工艺如图：
基质
填装
容器
成型
网袋
材料
肠状
容器
浸 湿
切段
基质混合
装盘

该设备可以在非育苗季节大量生产肠状容器，肠状容器易于贮藏、运输，待育苗需要时快速切割成单个容器使用；对轻型育苗基质的要求远远低于同类设备，对基质的纤维长度没有特殊要求；容器成型机的出料螺杆采用特殊工艺制成，单根螺杆可以生产50万个以上容器；机械和电路原理简单，不需要专业人员维修。
本中心是中国林科院所属的育苗容器专门研发机构，技术实力雄厚，产品遍布全国。我们将以诚信为您提供长期、优质的服务！

1、轻基质网袋育苗容器成型机
1.1工作原理
整机为立式结构,料斗中的物料通过变径螺杆和物料自身的重量,垂直顺畅地进到被连续热封成圆筒的网袋容器里面,连续自动生产出肠状容器。容器封合方法:用长条电热铜块快速连续振动热压,使连续行走的网袋材料多点重复热压封合,热封合效果稳定,操作简单,是一项专利技术.可以使用多种成分和多种状态的物料以及多种性能的纤维网袋材料,尤其是很薄的无纺布,都可以稳定、快速生产出合格的轻基质网袋育苗容器。
1.2设备结构图

1.3容器机主要参数
外型尺寸
820*730*1100mm
动力
1.3KW
重量
150KG
生产效率
2000个/小时(容器直径40毫米;高100毫米)
生产规格
(直径)
30—35mm
40—45mm
55—60mm
75—80mm

电源
380 V 同时使用(三相四线)
1.4容器机主要组成部分及说明
(1) 网袋卷料部分
网袋卷料放在一个固定在容器机侧面的支架上,被固定在一个轴上,卷料依次通过支架、导向杆、成型器，包住下料管。成型器可以使穿过成型器的卷料自然形成肠状包住下料管（使卷料两边重叠6-10毫米）。
（2）热合部分
长条电热铜块快速连续振动热压,使包住下料管重叠部分连续行走的网袋卷料多点重复热压封合,热封合效果稳定,
（3）填料部分
人工向料斗口放料，填料人要连续、均匀的投料。装入料斗的基质不能超过料斗的2/3处。
1.5安装摆放
容器机要水平放置在离地面0.5米的水泥台面上。
1.6操作人员要求
一名或两名女工经过培训后，就可开机试做。对文化程度无要求。
1.7使用说明
（1）容器成型机操作
1、上卷：把卷料（网带）上在机器的支架上。
2、人工牵引网带的开头端，使网带依次穿过第一导向杆、第二导向杆和成型器，使网带包围下料管及白色外套管。
3、人工调节卷料在支架上的位置，第二导向杆的角度，成型器的高度、中心度、平行度，保证包在出料管及四氟外套管外边的网带重叠6——10毫米之间。此项调节必须在人工下拉网带的同时进行各部位调节。反复调试！
4、接通电源，打开机器空气开关，人工设置温控仪的数值（一般145℃--160℃），预热时间大约15—20分钟。
5、启动热封开关（搅拌开关），人工下拉包在出料管上的网带，网带重叠处被热封器连续敲击后粘合在一起。如果粘合的连续性较好，关掉热封开关，人工在下料管底端把网带打节封住。再打开热封开关，启动下料开关，向进料口投料（基质），连续生产。
（2）主要部件调试方法
1、成型器的调节方法：中心度（与下料管要有空隙）、水平度（与成型支板平行且距离相等）
2、卷料的调节方法：调节卷料在支架上的位置，使卷料的网带要整齐的穿过成型器。
3、网带重叠处粘合的调节方法：通过设定温控仪的温度数值和调试热封器连续敲击下料管的压力来调节。
4、肠状容器生产速度的调节方法：通过调速器的手轮左右旋转确定。
（3）智能温控仪
用途:设定温度数值后自动在这个温度数值上下调节。
操作:按下SET键,再按▲▼设定温度,再按SET键确定。
说明:设定温度数值在温控仪表面的第二排,实际温度数值在温控仪表面的第一排与加热铜块温度值一致。
1.8注意事项
1、操作者在使用机器之前，熟悉了解各部分之功能，使用和操作方法。
2、机器开动前，认真检查各部件有无松动、脱落，各部件有无异常，方可开机。
3、通上电源。（三相四线制，三个火线、一个零线）
4、机器运转过程中操作人员不要把手伸入料斗内，远离震荡热封器和垫铁，防止烫伤、压伤。
5、转动手轮(机器后面的调速器)可调节搅拌速度(热封器及垫铁震荡频率)，此操作必须在启动热封开关后进行，禁止在关掉热封开关的时候调节手轮。
6、运输过程中只能抬机器底面的四个角，其他部位禁止搬运。
7、机壳作接地保护线，其对地电阻小于或等于4欧姆。
8、定期检修、上油，在机器连续工作状态下（8小时），要定期向减速机上油，每月两次。
9、如果装料时不慎装如小石块、铁屑、铁钉等异物导致电机不转，不能下料时，需关掉热封开关、下料开关，打开机器后面的面板，启动左下方的下料反转开关，试把异物反出，异物反到料斗后，关掉下料反转开关，关掉机器总电源，人工用手通过进料口把异物取出，继续工作。如果通过下料反转开关仍然不能解决问题，需在关掉反转开关，关掉机器总电源后，拆卸出料管及连接料斗的法兰盘，把异物取出。再重新装配，调试机器。
10、不能同时启动下料开关和机器后面的下料反转开关。
11、每天工作后，应及时清理机器内部和外部的灰尘及脏物。
12、本机器有电路保护，如电机不转、电源开关失灵时，请检查箱体内熔断器（3A）。
13、开机时先打开热封开关，再打开下料开关；关机时先关闭下料开关，再关闭热封开关。
1.9故障的显示和排除
(1)为什么不下料？
A、料的颗粒太大 B、料的湿度太大 C、有异物在料斗里面堵住了下料口
（2）为什么粘合处破裂或不粘合、导致不能做出肠状容器？
A、温控表的温度太高或太低
B、压力太大或太小
C、铜快的振动频率太高或太低
（3）为什么温控表温度设定数值后，表面显示的温度总是高于或低于自己设置的温度？
请检查传感器是否松动；或是表已损坏。
2、轻基质网袋育苗容器切段机
使用前请检查接地线是否可靠，必须有可靠接地线前提下再接通电源。
该机采用市电220V，整体功率为1.5kw；除电锯和电磁铁（压水部分采用220,其它均为24V安全电压。）
技术参数：
外型尺寸：长宽高 （2150毫米*1200毫米*800毫米）
功率：1.5千瓦
效率：6000——9000个（10厘米长规格）/小时
接通电源后，确定急停开关突起，使电锯在任何一端，以接触到行程开关为准，然后打开电锯开关，需要注水时再打开注水开关，即使电磁压铁处于工作状态，同时可以打开进水总开关，（注：可根据需要调整随机球阀的大小），此时将所要切断的轻基质网袋布于传送带上，一次次的手摇摇动，暂不必触动手动行程开关。待轻基质网袋进入压注水位置时，可以加大手动幅度，以触动行程开关。（同时也可以根据需要调整手动幅度，来确定网袋的切断长短）。这时电锯行走切断，进水电磁阀打开，压注电磁阀下压。待电锯行走到另一端时进水电磁阀断开，压水电磁铁抬起，以此类推。
* 特别提醒
本机应定期进行保养维护，滑道为滑动和运动的本分，应经常加注润滑油；若传送带走行不整，应及时调整后拉钉；更换锯片时一定要整机断电以保证安全。另外，来电电源一定要加装过载漏电断路保护装置。
３、基质搅拌筛分机
３.1工作原理
搅拌筛分机以搅拌筒和圆筒筛为工作部件,在机架上有四个滚轮托起搅拌筒,皮带轮和齿圈减速驱动,机架下有四个轮,便于移动.搅拌筒内有叶片,物料随筒转动,被叶片托起,从高处落下,达到搅拌目的,反转时物料从圆筒筛经过时,把粗细物料分开。
３.2设备结构图

３.3技术参数
搅拌时间 100秒/次
转速 18转/分
电机型号 Y90L-4/1.5KW
进料容积 220升
出料容积 150升
生产率 4—5m3/h
３.４使用及维修
（１）使用前,小齿轮及齿圈涂黄油,检查各部螺拴有无松动,垫平机架,托轮入轨道,三角带紧度适当。
（２） 反转出料，如出料不快可调机架前后高度解决。机架要固定，防下陷倾斜。影响使用。
（３） 用后将筒内物料清出，电机防水，切断电源。
（４） 使用电源线不超过30米，防止电压过低，电机缺相会嗡嗡响，过热，无力，要及时排除，否则烧电机。
（５） 有轴承的地方，每年要清洗涂黄油，滚道，齿圈不可缺油。
（６） 电线不可长期在拉力下工作，不可碾压。有漏电保护。
注意事项：
1、 使用本机前操作者必须仔细阅读说明书，严格按说明书的规定进行操作；
2、 出现非本说明书范围内的问题；运输时卸下搅拌筒。
4、轻基质网袋容器育苗实例
目前在全国各地的轻基质网袋育苗生产线，基本都在当地找到轻型育苗基质，并能保持长年供应和可持续发展。一般处理好的轻基质成本价格每个容器在2分钱左右，规格：Φ40-45mm ；h100mm。
以下几个例子具有一定代表性。
广东湛江南方国家级种苗生产示范地
主要是扦插速生丰产桉树。轻基质网袋容器直径：Φ35mm ； h80-100mm。年产干万株以上。
基质：炭化稻壳、椰糠、蔗渣灰及少量当地生产的泥炭
福建省南平林业局
主要繁育杉木、马尾松、紫杉及阔叶树种，绿化大苗 轻基质网袋容器，同时也生产蔬菜苗。容器规格：Φ40-45mm ； h100mm。马尾松容器规格：Φ35mm ； h80-90mm。每年生产千万株以上轻基质网袋容器苗。
基质：杉木、马尾松木屑、稻壳、食用菌废料少量当地生产的泥炭，菌根土，少量壤土。出售轻基质网袋容器
云南省香格里拉林业局（海拔3200米）
主要繁育云杉、高山松等、冷杉、紫杉、青岗等其它阔叶树种。年产500万株/年左右，容器规格：Φ40-45 ；h100。
基质：锯屑、树皮、稻壳及少量当地生产的泥炭。
漳州林业局：主要基质：稻壳、锯屑、荔枝及龙眼果皮、少量泥炭。
浙江温州亚热带作物所，主要繁育阔叶树种。容器规格：Φ45在 ； h100mm。
基质：稻壳、枯枝落叶等。
宁波鄞州区农林局，主要基质泥炭、珍珠岩、蛭石，（目前改为当地果桑枝条、稻壳等）主要树种：湿地松、枫香、木荷等。
大同林业局林木种苗示范基地
主要繁育油松、樟子松、白皮松、云杉、沙棘、柠条、西红柿、青菽苗及公路坡面绿化苗。每年千万株以上。
基质：玉米芯、粉煤灰、腐殖土、珍珠岩。
内蒙达拉特旗林木种苗基地
繁育苗木、沙生植物、山杏、沙棘、每年千万株以上。
基质：腐殖土、玉米秸、葵花杆等。
河北尚义县林业局
主要树种：油松、云杉、落叶松及沙生植物每年百万株，2台容器机。
基质：腐殖土、珍珠岩、攸麦杆、食用菌废料。
小兴安岭朗乡林业局：
主要有红松、落叶松、云杉、樟子松、五味子等，数量百万株/年。
基质：锯末、稻壳、泥炭。
北京万富春股份公司
树种：饲料桑，数量2千万株以上/年，容器规格：Φ40-45 ；h80。
基质：锯末、稻壳、泥炭。
江阴阳光集团农业生态科技园
种苗：乐昌含笑等，其它阔叶树数量近百万株。
容器规模：Φ40-45 ； h100mm。
基质：炭化稻壳、芦苇渣等。
广西凭祥中国林科院热林实验中心
　　基质：树皮、锯屑、
　　种苗：马尾松、红椎、西南华、格木、米老排、铁力木等
　　河南西峡县林业局
　　基质：树皮、锯屑、香茹废料、中药渣、栓皮厂废料
　　树种：山茱萸、猕猴桃、柏树、火炬松、黑李、木瓜。
　　江西中国林科院亚林试验中心：
　　基质：油茶果皮、树皮、锯屑
　　辽宁清原县大孤家种籽园：
　　基质：泥炭、锯屑、稻壳
　　种苗：杂种落叶松、选优无性系、红松、樟子松、北五味子、
　　浙江森禾种业股份公司
种苗：红叶石南、乐昌含笑、多种花卉苗
5、技术服务与支撑
我中心隶属中国林业科学研究院林业研究所，成立于1994年，是国内较早从事林木工厂化育苗研究开发的专业机构之一。多年以来先后开发了“全光喷雾扦插育苗装置”、“压缩育苗营养块”、“育苗容器”、“轻基质网袋育苗容器生产设备”、“全光喷雾网袋容器扦插育苗装置”等系列产品。中心产品行销全国，在本行业长期保持着领先的技术和良好的信誉。

技术培训：
免费培训设备的操作人员1—2名
设备保质期：
正常使用情况下设备保修1年（如不能维修，给预更换）
技术支持：
提供相关技术资料和有关基质加工处理技术
配件供应：
长期提供配件（有偿）

6、联系方式

联 系 人：许 洋
联系电话：[phone]
13501129044
地 址：北京颐和园后中国林科院林业所102室
通讯地址：北京1958信箱 林业所
邮 编：100091
电子邮箱：xytl@
设备图片

网袋育苗容器机 容器切段机（自动）

基质搅拌筛分机
