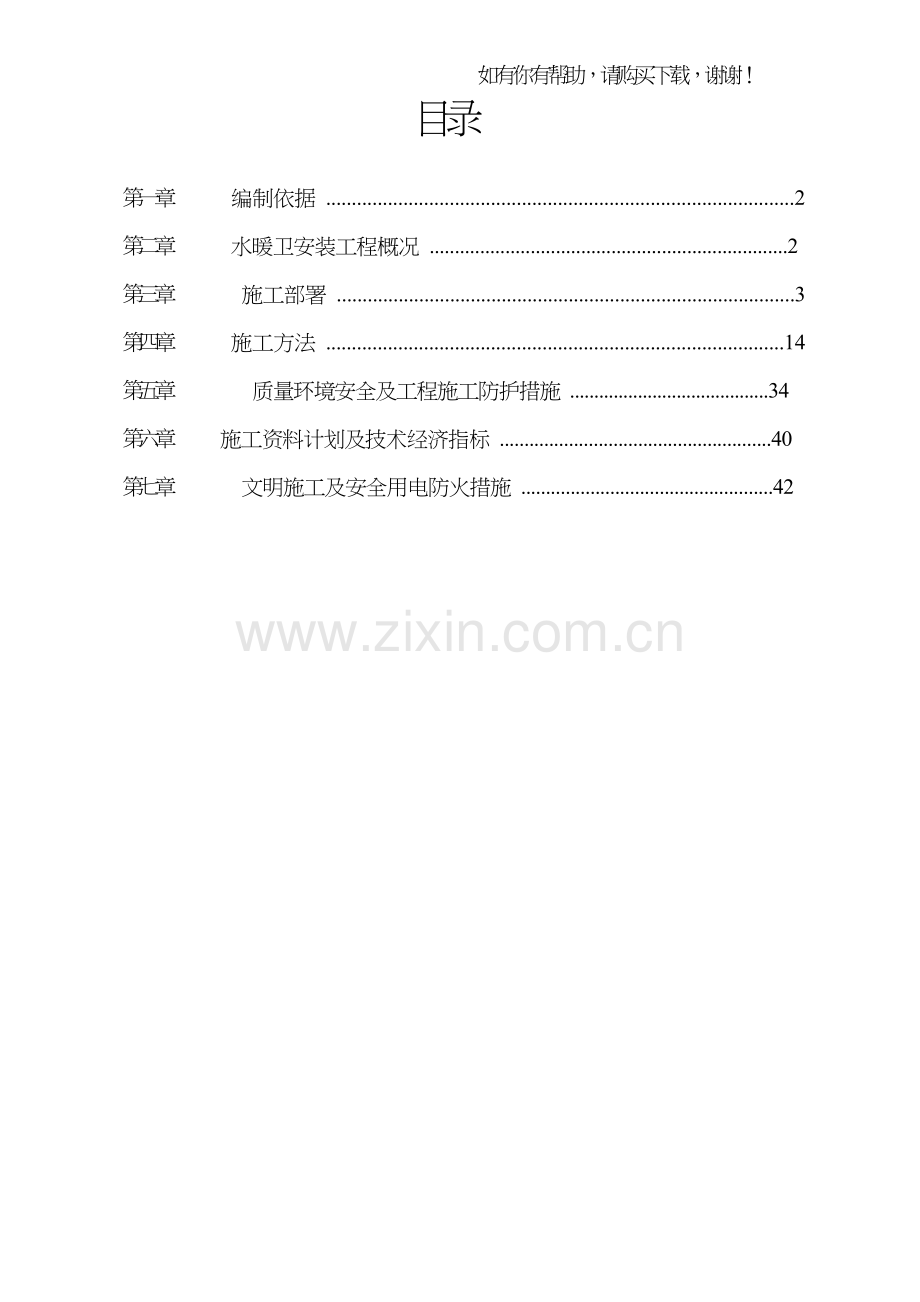

目录

编制依据 ...........................................................................................2

水暖卫安装工程概况 .......................................................................2

施工部署 .........................................................................................3

施工方法 .........................................................................................14

质量环境安全及工程施工防护措施 .........................................34

施工资料计划及技术经济指标 .......................................................40

文明施工及安全用电防火措施 ...................................................42

如有你有帮助，请购买下载，谢谢！

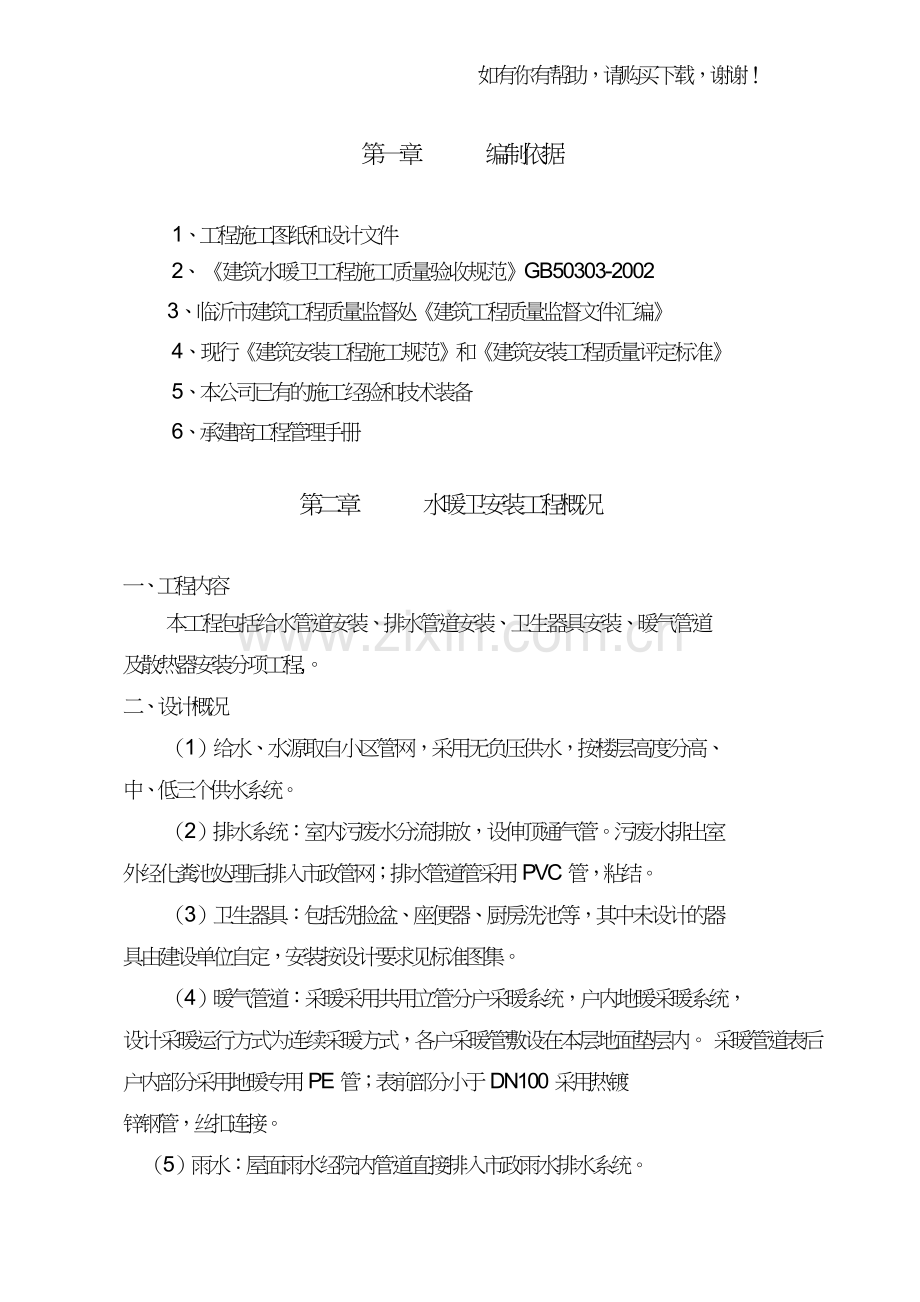

第一章 编制依据

1、工程施工图纸和设计文件
2、 《建筑水暖卫工程施工质量验收规范》GB50303-2002
3、临沂市建筑工程质量监督处《建筑工程质量监督文件汇编》
4、现行《建筑安装工程施工规范》和《建筑安装工程质量评定标准》
5、本公司已有的施工经验和技术装备
6、承建商工程管理手册

第二章 水暖卫安装工程概况

一、工程内容
本工程包括给水管道安装、排水管道安装、卫生器具安装、暖气管道
及散热器安装分项工程,。
二、设计概况
（1）给水、水源取自小区管网，采用无负压供水，按楼层高度分高、
中、低三个供水系统。
（2）排水系统：室内污废水分流排放，设伸顶通气管。污废水排出室
外经化粪池处理后排入市政管网；排水管道管采用 PVC 管，粘结。
（3）卫生器具：包括洗脸盆、座便器、厨房洗池等，其中未设计的器
具由建设单位自定，安装按设计要求见标准图集。
（4）暖气管道：采暖采用共用立管分户采暖系统，户内地暖采暖系统，
设计采暖运行方式为连续采暖方式，各户采暖管敷设在本层地面垫层内。 采暖管道表后户内部分采用地暖专用 PE 管；表前部分小于 DN100 采用热镀
锌钢管，丝扣连接。
（5）雨水：屋面雨水经院内管道直接排入市政雨水排水系统。

如有你有帮助，请购买下载，谢谢！

（6）管材：室内排水、雨水管、空调冷凝水管立、支管采用 PVC 管，通
至室外排水官网。
（7）散热器：卫生间采用钢制柱形散热器，每组散热器按装温控阀和截
止阀。
（8）各管道均按有关规定设吊架（或）管卡；各层给水及管敷设垫层内
暗敷到卫生间内明装。
（9）管道防腐、刷漆及保温：埋地和暗装金属管道涂刷防锈漆两道，钢 管埋地部分采用环氧煤沥青加强防腐，即底漆一道，面漆四层，涂层间缠 玻璃丝布三层，明装管道银粉两道，镀锌层被破坏部分及管道螺丝露出部 分涂刷防锈漆一道，银粉两道。敷设在地下室上空即管道井内管道均采用
铝箔橡塑保温，保温层厚度 30mm，做法见 03S401；

第三章 施工部署

一、施工布置原则
1、集中力量保重点、保工期，在人力、物力、机械上给安装工程以充 分保证，专业技术人员协助指导项目施工班组组织好施工工作，并做好各
方面的协调配合。
2、学习和熟悉图纸，及时预审、会审图纸，组织各专业与设计、监理、
建设单位共同协商解决工程上的问题，以保证工程的顺利进行。
3、组织各专业人员学习施工规范，学习建管部门的有关文件和规定。
编制严密的施工组织设计和分项技术交底。
4、做好施工成本预算，及时分析材料用量并按计划组织进场。
5、做好临时用电的布置，机械设备的排布，使施工现场规划合理布置
有序。
二、施工组织
