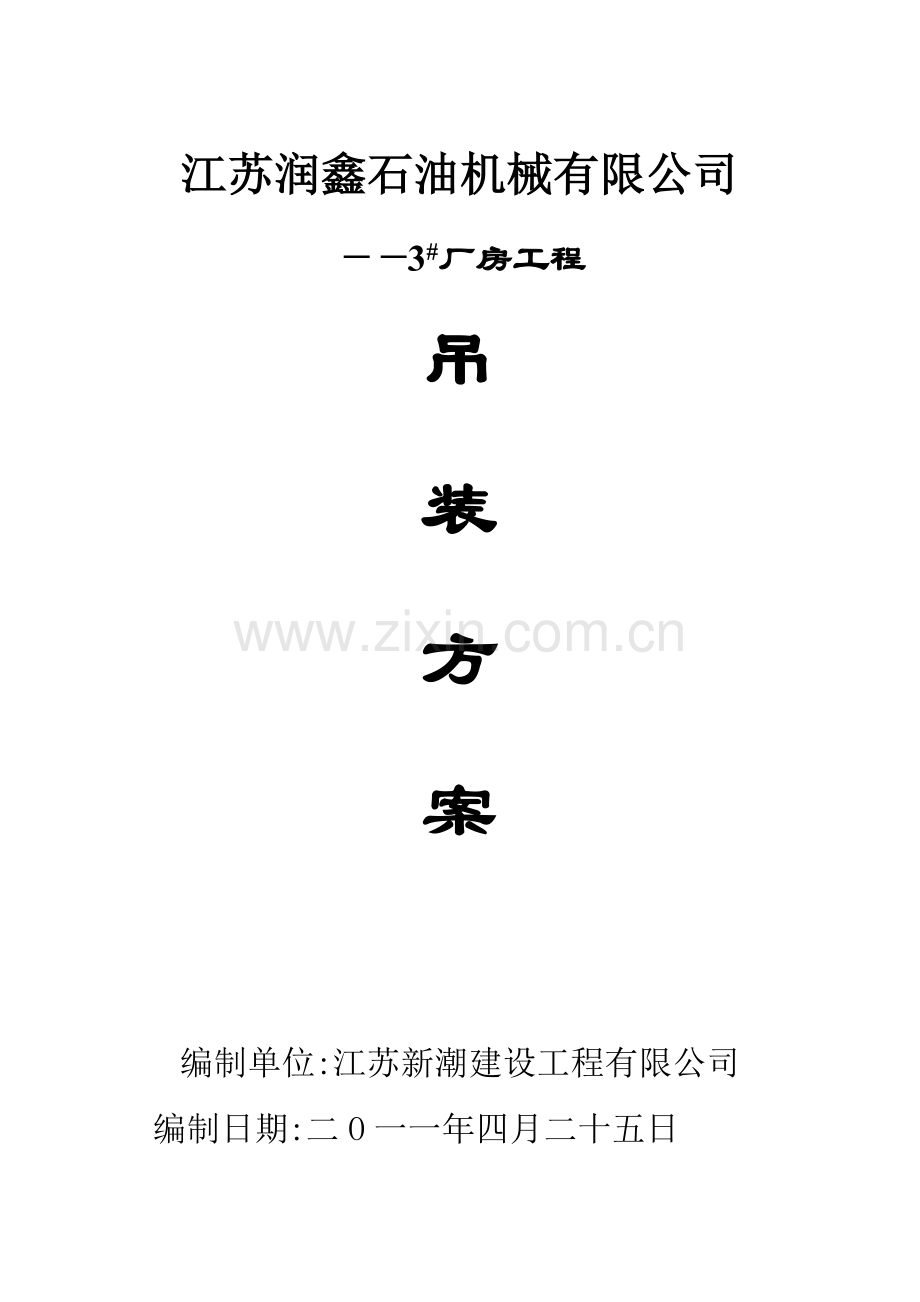

江苏润鑫石油机械有限公司
——3#厂房工程
吊
装
方
案

编制单位:江苏新潮建设工程有限公司
编制日期:二O一一年四月二十五日

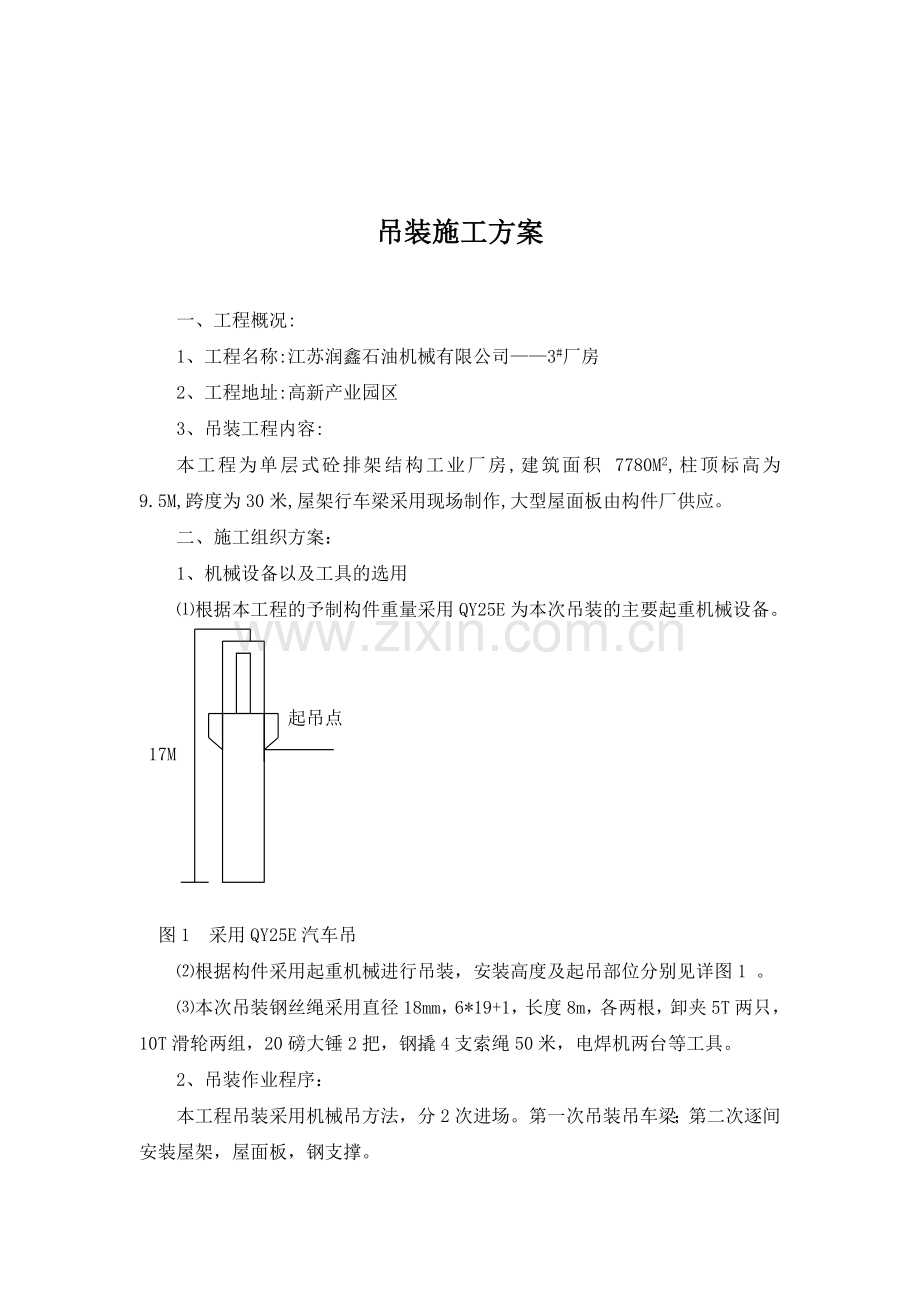

吊装施工方案

一、工程概况:
1、工程名称:江苏润鑫石油机械有限公司——3#厂房
2、工程地址:高新产业园区
3、吊装工程内容:
本工程为单层式砼排架结构工业厂房,建筑面积 7780M2,柱顶标高为 9.5M,跨度为30米,屋架行车梁采用现场制作,大型屋面板由构件厂供应。
二、施工组织方案：
1、机械设备以及工具的选用
⑴根据本工程的予制构件重量采用QY25E为本次吊装的主要起重机械设备。

起吊点
17M

图1 采用QY25E汽车吊
⑵根据构件采用起重机械进行吊装，安装高度及起吊部位分别见详图1 。
⑶本次吊装钢丝绳采用直径18mm，6*19+1，长度8m，各两根，卸夹5T两只， 10T滑轮两组，20磅大锤2把，钢撬4支索绳50米，电焊机两台等工具。
2、吊装作业程序：
本工程吊装采用机械吊方法，分2次进场。第一次吊装吊车梁；第二次逐间安装屋架，屋面板，钢支撑。
1.吊车梁吊装时注意要点：
吊车梁的安装，必须在柱子杯口浇灌砼达到75%以后进行，吊车梁的安装顺序为绑扎，起吊，就位，校正，固定。
A．绑扎，起吊，就位
吊车梁要两点绑扎，吊点对称，两根吊索等长，两个绑扎点的绳扣要一左一右，以保证起吊后梁身保持水平。
起吊时，两端要有风拉绳控制，避免悬空后失控而碰撞柱子，两根拉绳应在吊车梁的同一侧，通过拉绳的紧松控制梁的空中位置。
就位时应慢慢落下吊钩，避免猛力碰撞柱子，便于对中心线就位时，如下脚不平，可用薄垫铁垫平。
B．校正最后固定
吊车梁的校正内容是垂直度和平面位置，校正完毕后，将吊车梁和柱子焊接牢固。
⑶屋架采用现场平卧制作。
A．屋架的绑扎点：
屋架的绑扎点，应在上弦节点或其附近，并对称与屋架重心。绑扎4点，卡环要设在上弦中心，钢丝绳角度≥45°，为了受力均匀，应加设滑轮，必要时应加栅木干绑扎。
B．扶直，就位：
由于屋架在现场平卧制作，因此，吊装前要先翻身扶直，然后起吊到预定位置就位。
屋架扶直时，为使屋架均匀受力，要用滑车把吊索串通。屋架扶直可用正向扶直法，即起重机位于屋架下弦一侧，扶直时，吊钩对准上弦中点，收紧起重钩，随之升钩，起臂；使屋架认下弦为轴，缓慢移直至立状态，在扶直过程中，为防止屋架突然下滑，在屋架两端应架起枕木垛，其高度与被扶直屋架的底面平齐。
C．起吊，固定：
屋架起吊至柱顶，用两端的溜绳控制屋架在空中的位置，使其对准安装轴线，随之慢慢落钩与柱顶轴线重合，对好线后，时屋架垂直，然后进行固定。
第一榀屋架的固定必须十分可靠，与抗风柱连牢即可。
第二榀屋架的固定用工具式支撑撑牢在第一榀屋架上弦。以后第一榀屋架也都用工具式支撑撑牢在前一榀屋架上。
D．校正最后固定：
屋架经就位固定后，开始校正工作（指垂直度），校正无误后，立即用电焊焊牢，焊完一遍6mm，就可脱钩，然后补至规定厚度。
⑷钢支撑，屋面板的安装
按设计要求在相应的位置上安装钢支撑，连接要求按设计规定。
按屋架中心线旋转大型层面板和天沟板，其焊接严格按施工规范的规定。
3、劳动组织：
根据本工程的作业内容及施工工艺要求，需组织以下人员现场施工：
现场指挥：陈忠明 焊工：吴建君
起重司机：张光武 校正工：伊军营
安装司索工：吴建华 其他辅助工：代建平 李凯 赵小向
4 扫尾工作：
以上工程完成后，钢支撑，屋架，天沟等处的焊接，进行检查，发现不符合要求的，应进行补焊，严格执行设计要求和施工规范的规定。
三、质量和安全措施：
（一）质量方面
在施工中，严格遵守《建筑工程施工验收规范》及《建筑工程安全操作规程》所规定的条例，结合本工程的实际情况，特别要做到以下几点：
1、在吊装前，全面检查标高及所有轴线的位置。
2、屋面板强度达到设计强度，方可吊装，安装用的钢材要求有出厂合格证明，严禁使用螺纹钢做吊环。
3、工程变更一律根据设计的书面通知书为准，任何口头通知无效。
4、屋架扶直和起吊时，严禁猛起猛落，保持屋架的平稳，必要时用栅木杆绑扎加固。
（二）安全方面
1、按有关规定，施工现场，使用的工程机械（电器，操作系统等）进行全面检查，及时排除各种事故隐患，保证吊装工程的顺利进行。
2、对吊装用的钢丝绳，吊具，辅具等进行检查，防止开裂，变形，断丝等损坏形象。
3、吊装前，对全体人员进行技术交底，进入现场后，统一指挥信号，由专人指挥，其他人员一律服从指挥，吊装人员一律戴好安全帽，不得穿硬底或高跟鞋作业。起吊司机必须精神饱满，睡眠充足，坚守岗位，安全操作，严禁酒后作业。其他人员一律不准进入吊装作业区内。
四、零星构件的堆放
由于施工难度大，构件种类多，对板、天沟、钢支撑及铁件等零星构件的堆放要合理布置，尽量避免场内的二次搬运。零星构件的堆放由现场指挥人员具体布置。
五、工程进度表：
吊车梁
10天
屋架、支撑、大型屋面板
30天
扫尾工作
5天

江苏宏源建筑安装工程有限公司

2011 年 4 月 25 日
