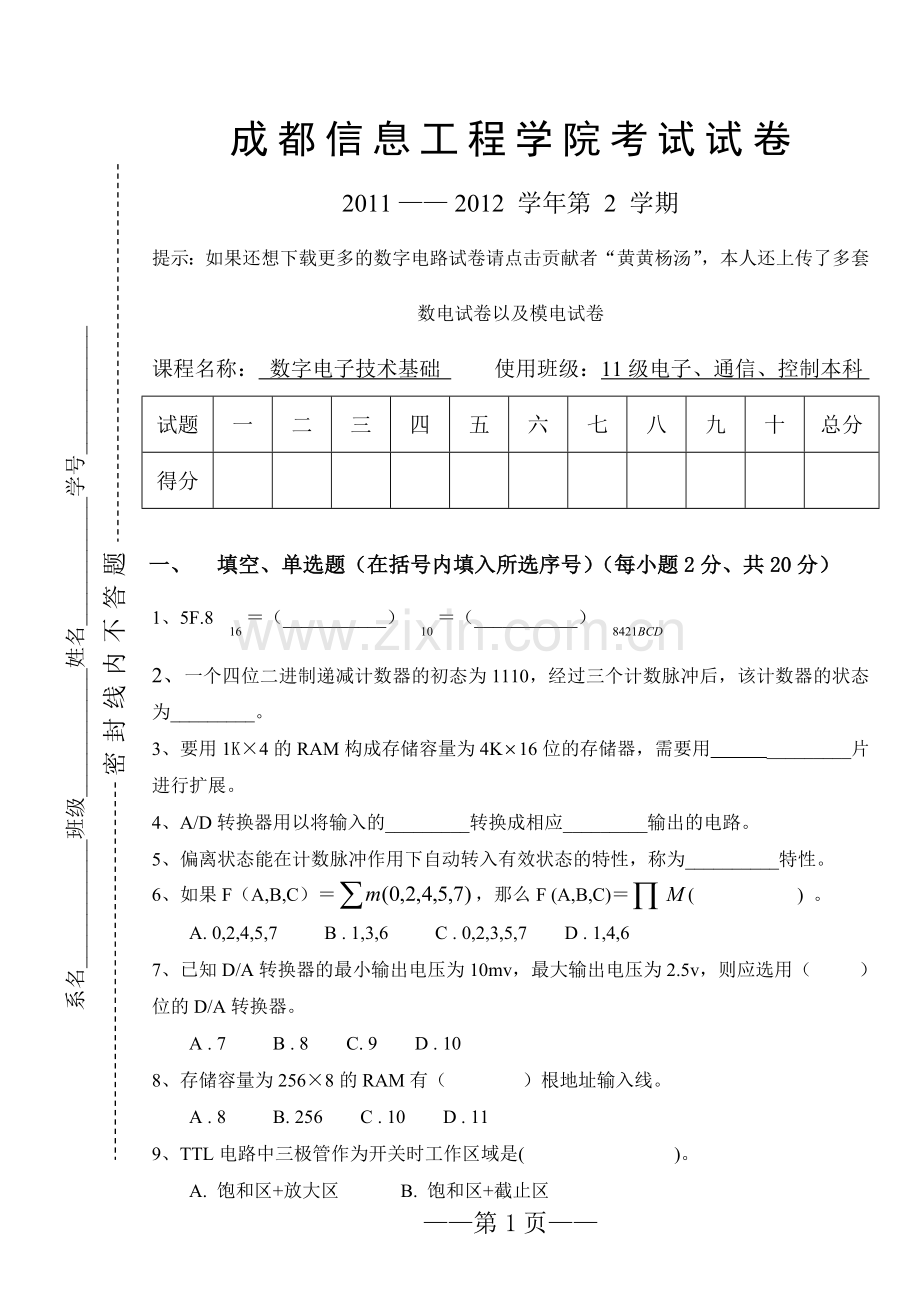

成都信息工程学院考试试卷
2011 —— 2012 学年第 2 学期
提示：如果还想下载更多的数字电路试卷请点击贡献者“黄黄杨汤”，本人还上传了多套数电试卷以及模电试卷
课程名称： 数字电子技术基础 使用班级：11级电子、通信、控制本科
试题
一
二
三
四
五
六
七
八
九
十
总分
得分

一、 填空、单选题（在括号内填入所选序号）（每小题2分、共20分）
1、5F.8＝（___________）＝（___________）
2、一个四位二进制递减计数器的初态为1110，经过三个计数脉冲后，该计数器的状态为_________。
3、要用1K×4的RAM构成存储容量为4K16位的存储器，需要用 _________片进行扩展。
4、A/D转换器用以将输入的_________转换成相应_________输出的电路。
5、偏离状态能在计数脉冲作用下自动转入有效状态的特性，称为__________特性。
6、如果F（A,B,C）＝，那么F (A,B,C)＝( ) 。
A. 0,2,4,5,7 B . 1,3,6 C . 0,2,3,5,7 D . 1,4,6
7、已知D/A转换器的最小输出电压为10mv，最大输出电压为2.5v，则应选用（ ）位的D/A转换器。
A . 7 B . 8 C. 9 D . 10
8、存储容量为256×8的RAM有（ ）根地址输入线。
A . 8 B. 256 C . 10 D . 11
9、TTL电路中三极管作为开关时工作区域是(       )。
A. 饱和区+放大区        B. 饱和区+截止区
C. 放大区+击穿区      D. 击穿区+截止区
10、4位输入的二进制译码器，其输出端有(        )位。
A. 16          B. 8         C. 4          D. 2
二、逻辑函数简化及变换 （共15分）
1、用公式法将下面的逻辑函数式化简为最简与—或表达式。（6分）

2、将含有约束项的逻辑函数用卡诺图法化简为最简与—或表达式。（6分）

3、根据对偶规则求逻辑函数的对偶式。（3分）

三、 组合逻辑电路分析与设计 （共22 分）
1、 由4选1数据选择器和门电路组成的组合逻辑电路如图所示，（10 分）
（1）写出输出函数式Y(A,B,C,D)的最小项表达式，
（2）列出函数真值表。

2. 两个2位二进制数分别为A=A1A0，B=B1B0，相乘后输出4位二进制数，记为Y3Y2Y1Y0，设计这样一个两位二进制乘法电路，
（1）列出真值表，（2）写出输出函数的最小项表达式。（12 分）

四、 画出下列各触发器Q端的波形：（设Q= 0）（ 共 12分）
1、 已知由维持阻塞D触发器和与非门组成的电路和输入波形如下图所示，试写出输出特性方程，并画出Q的波形。（ 5分）

2、由边沿JK触发器和异或门构成的电路如下图所示，请说出当A分别为0、1时，可完成什么触发器功能，并画出在给定输入条件下Q的波形？（7分）

五、时序逻辑电路分析与设计 （1题10分，2题15分，共25分）
1、双向移位寄存器CT74LS194的功能表如下表所示，试分析图一所示逻辑电路。（10分）
要求：1、画出状态转移表；（注：电路在清零后开始）
2、说明电路实现了多少进制计数，写出反馈移位函数DSR(1)；
3、 电路接成了何种类型的计数器 ？

图一

2、用边沿JK触发器路和与门设计一个同步模六计数器。状态示意图如下图所示。（15分）
要求：
⑴ 采用相邻码，且规定S0为000、S5为100；
⑵ 无效状态中，010应在时钟脉冲作用下进入有效状态100。
⑶ 写出设计全过程，要求：
写出状态转移真值表，画出次态和输出函数的卡诺图，检查自启动，求出输出方程、状态方程和驱动方程，画出完整的设计电路图。

六、图（ a ）是 555 定时器构成的单稳态电路，已知：R = 3.9kΩ，C = 1μF ，ui和 uc 的波形见图（ b ）。（6 分）
要求：(1)对应画出uo的波形。
(2)计算脉宽tw的值。
