微波与天线对称阵子天线.pptx

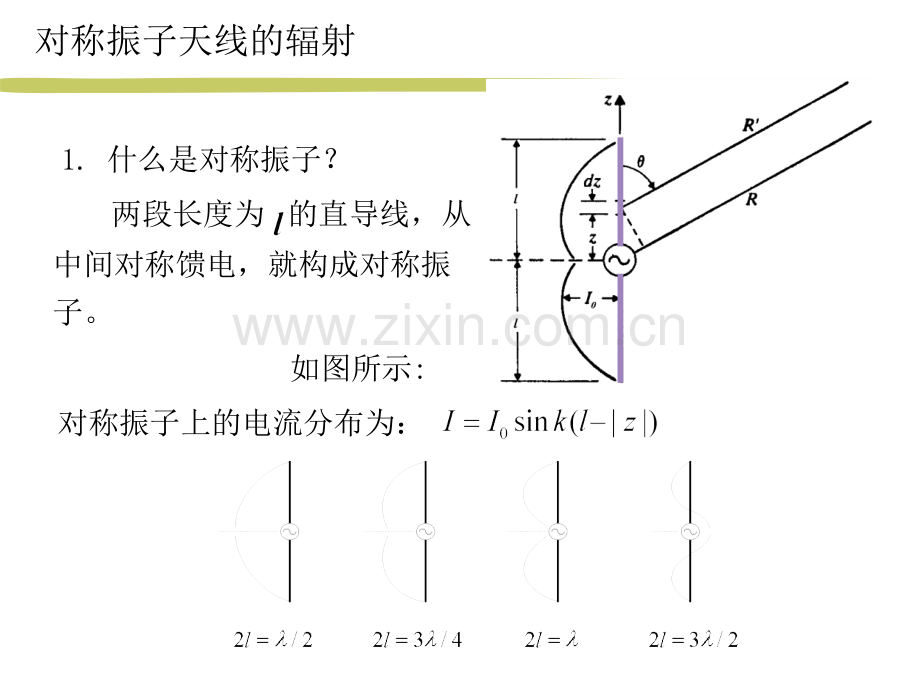

对称振子天线的辐射1.什么是对称振子？两段长度为 的直导线，从中间对称馈电，就构成对称振子。如图所示:对称振子上的电流分布为：在振子上取一小段dz，将其视为电偶极子，其辐射场为：2.对称振子的辐射场该对称振子的辐射场就是整个振子长度上的积分:因为：辐射电场为：在分母上在指数上对称振子的辐射磁场：3.对称振子的方向性函数：不同长度振子的方向图：4.半波振子的辐射场(2)半波振子的方向性函数：已知：对称振子的辐射场：将 代入上式，得：E 面方向图xz(1)半波振子的辐射场(4)半波振子的总辐射功率：(5)辐射电阻：(6)方向性系数：(7)半功率波瓣宽度：E 面方向图xz(3)半波振子的平均坡印廷矢量：
