第七章 对象特性与图层管理

练习1：设置线型的步骤

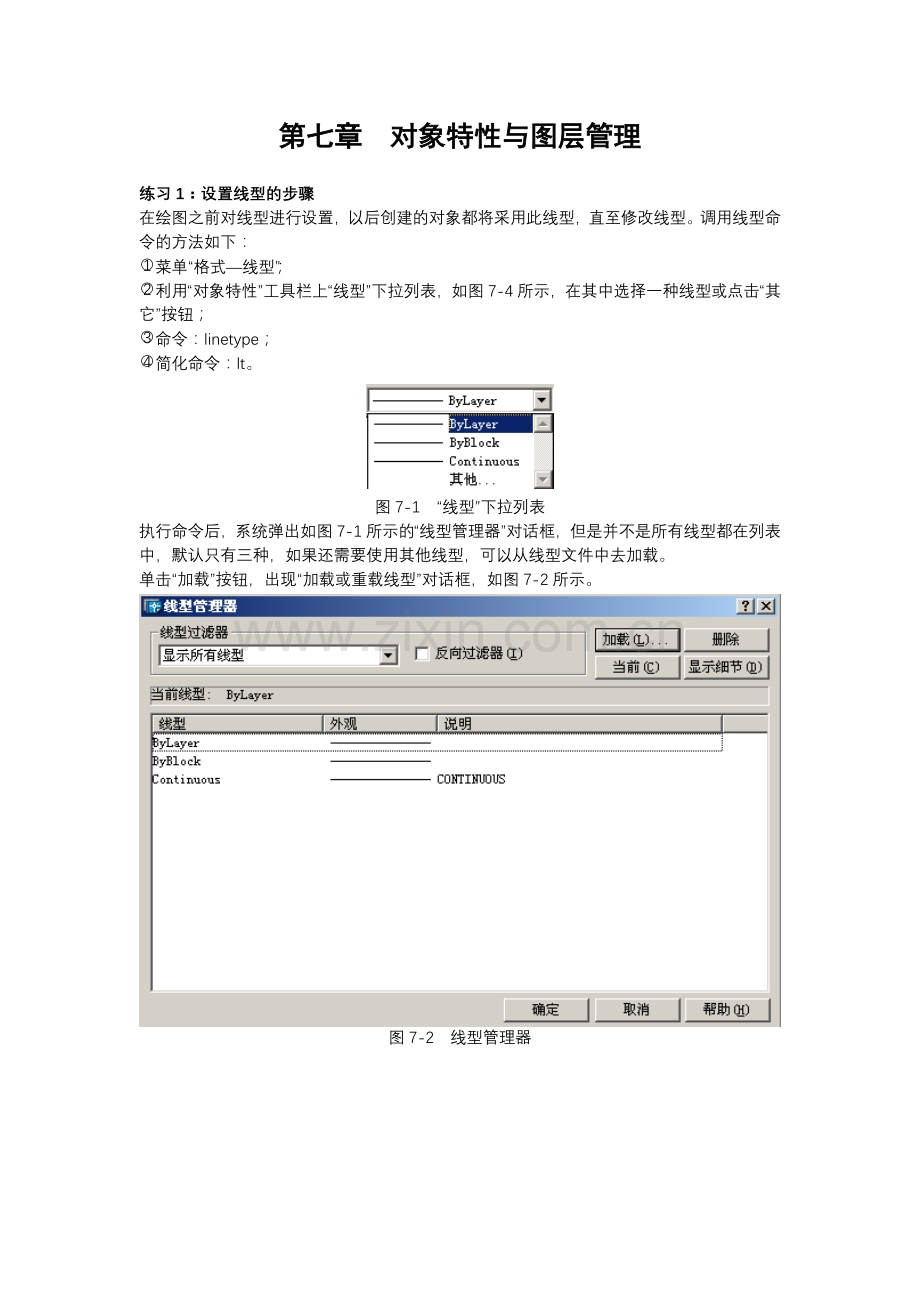

在绘图之前对线型进行设置，以后创建的对象都将采用此线型，直至修改线型。调用线型命令的方法如下：
菜单“格式—线型”；
利用“对象特性”工具栏上“线型”下拉列表，如图7-4所示，在其中选择一种线型或点击“其它”按钮；
命令：linetype；
简化命令：lt。

图7-1 “线型”下拉列表
执行命令后，系统弹出如图7-1所示的“线型管理器”对话框，但是并不是所有线型都在列表中，默认只有三种，如果还需要使用其他线型，可以从线型文件中去加载。

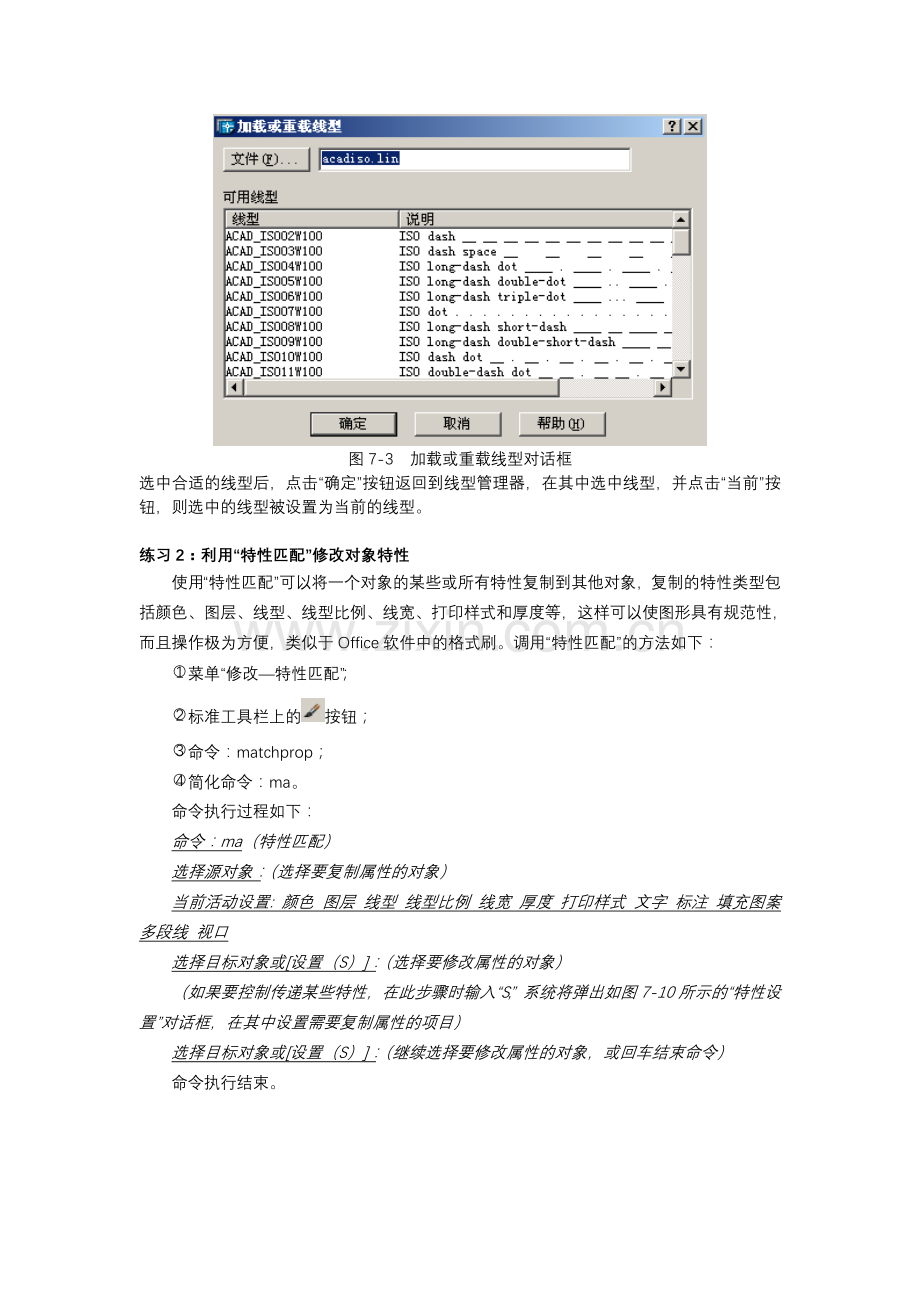

单击“加载”按钮，出现“加载或重载线型”对话框，如图7-2所示。

图7-2 线型管理器

图7-3 加载或重载线型对话框
选中合适的线型后，点击“确定”按钮返回到线型管理器，在其中选中线型，并点击“当前”按钮，则选中的线型被设置为当前的线型。

练习2：利用“特性匹配”修改对象特性
使用“特性匹配”可以将一个对象的某些或所有特性复制到其他对象，复制的特性类型包括颜色、图层、线型、线型比例、线宽、打印样式和厚度等，这样可以使图形具有规范性，而且操作极为方便，类似于Office软件中的格式刷。调用“特性匹配”的方法如下：
菜单“修改—特性匹配”；
标准工具栏上的按钮；
命令：matchprop；
简化命令：ma。
命令执行过程如下：
命令：ma（特性匹配）
选择源对象：（选择要复制属性的对象）
当前活动设置: 颜色 图层 线型 线型比例 线宽 厚度 打印样式 文字 标注 填充图案 多段线 视口
选择目标对象或[设置（S）]：（选择要修改属性的对象）
（如果要控制传递某些特性，在此步骤时输入“S”，系统将弹出如图7-10所示的“特性设置”对话框，在其中设置需要复制属性的项目）
选择目标对象或[设置（S）]：（继续选择要修改属性的对象，或回车结束命令）
命令执行结束。

图7-4 特性设置对话框

练习3：创建图层
在开始绘制一个新图形时，系统创建一个“0”图层，该图层颜色为7（黑色或白色），CONTINOUS（连续）线型，线宽0.254毫米，该图层无法删除或重命名。
启动“图层特性管理器”可以创建新的图层、指定图层的各种特性、设置当前图层、选择图层和管理图层。调用“图层特性管理器”的方法如下：
菜单“格式—图层特性管理器”；
图层工具栏上的按钮；
命令：layer；
简化命令：la。
命令执行后，出现“图层特性管理器”对话框，如图7-5所示。

图7-5 “图层特性管理器”对话框
利用“图层特性管理器”对话框就可以新建图层了，过程如下：
（1）单击“新建”按钮，新的图层以临时名称“图层1”显示在列表中，并采用默认设置的特性；
（2）输入新的图层名，例如“计曲线”。
（3）更改相应的图层颜色、线型、线宽等特性，例如黄色、连续线型、0.3毫米线宽。
（4）需要继续创建图层时，再次选择“新建”。
（5）完成后，单击“确定”按钮。
在“图层特性管理器”中，可以将指定图层设置为当前层。首先选择一个图层，然后单击“图层特性管理器”右上方的“当前”按钮。置为当前图层还可以在主界面中利用图层工具栏，在其中选择需要的图层。如图7-6所示。

图7-6 图层工具栏选择图层下拉列表
