第十五章单层厂房承重构造.pptx

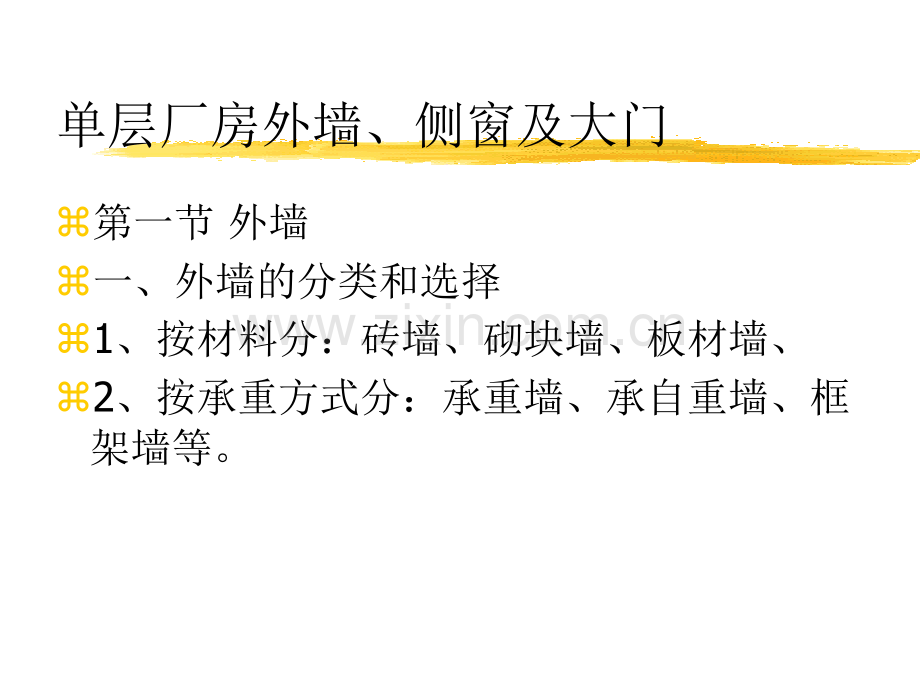

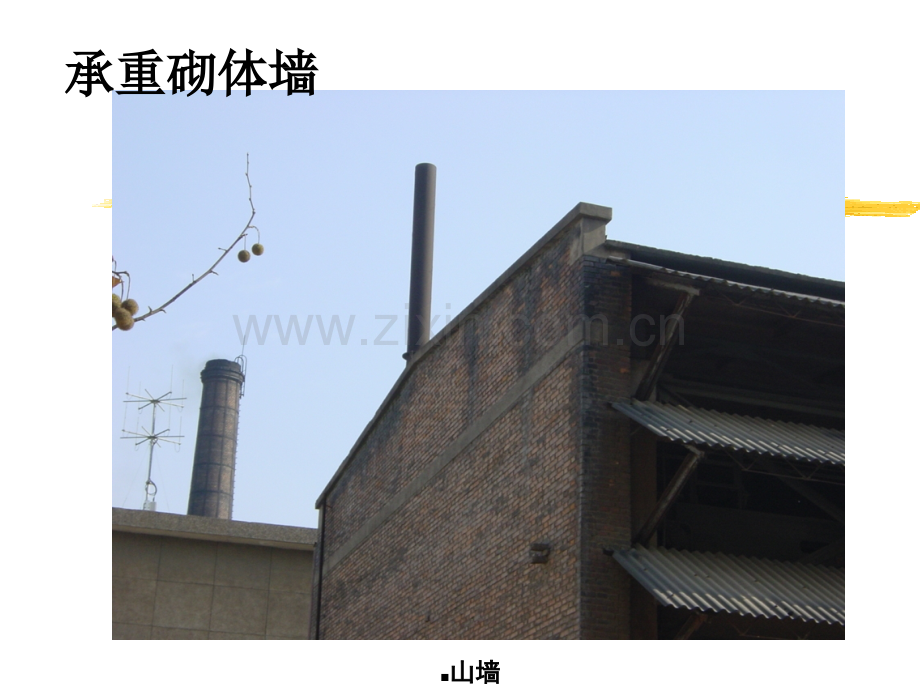

单层厂房外墙、侧窗及大门z第一节 外墙 z一、外墙的分类和选择z1、按材料分：砖墙、砌块墙、板材墙、z2、按承重方式分：承重墙、承自重墙、框架墙等。山墙山墙承重砌体墙承重砌体墙自承重的砌块墙自承重的砌块墙 厂房跨度及厂房跨度及高度较大、起重运高度较大、起重运输设备较重时，通输设备较重时，通常由钢筋混凝土常由钢筋混凝土(或钢或钢)排架柱来承排架柱来承担屋盖与起重运输担屋盖与起重运输设备等荷载，而外设备等荷载，而外墙只承担自重，仅墙只承担自重，仅起围护作用，这种起围护作用，这种墙称为自承重墙墙称为自承重墙 自承重墙自承重墙 二、砌体填充墙二、砌体填充墙z砌体填充墙是指利用砖或砌块填充的非承重墙。z1、基础梁、基础梁 是指由基础支承的柱间墙下梁。图15-4 P330z2、连系梁、连系梁 是指厂房纵向柱列的水平连系构件，设在墙内的又称为墙梁。墙梁分承重与非承重两种。连系梁由柱子上的牛腿支撑，并将梁上的荷载通过牛腿传给柱子。z3、基础梁、基础梁z截面常采用倒梯形，有预应力和非预应力钢筋砼两种。基础梁两端搁置在柱基础的杯口上，将荷载传给基础。基础梁搁置的构造要求是：z1）为满足墙身防潮要求方便开门，基础梁顶面标高应低于室内地坪50mm，比室外地坪高100mm。z2）基础梁搁置在杯形基础顶的方式，与基础埋置深度不同而异。z3）基础梁底应留有不少于100mm的空隙，以利于基础梁随柱基础一起沉降。4、圈梁z 作用是增强厂房结构的整体性，抵抗因地基不均匀沉降或较大振动荷载所引起的变形。截面通常为矩形或L形，可预制或现浇。山墙圈梁布置山墙圈梁布置5、墙与柱的连接z沿柱高度每隔500mm600mm预留2根 6的钢筋，并伸入墙体水平灰缝中，埋入深度根据墙厚而定，一般不少于120mm。三、柱z柱的组成：柱的组成：柱身（上柱、下柱）、牛腿、柱上预埋铁件。z承受荷载：承受荷载：屋盖和吊车梁等的竖向荷载、风荷载及吊车产生的纵向和横向水平荷载，墙体、管道设备等荷载。四、柱的预埋件z1）设置位置：）设置位置：z柱与屋架、柱与吊车梁、柱与联系梁或圈梁、柱与砖墙或大型墙板、柱间支撑z2）设置形式：）设置形式：z在柱上埋设钢板、螺栓、锚拉钢筋等铁件三、板材墙z（一）、墙板类型及规格z1、单一材料墙板、单一材料墙板 是采用一种主要材料制作。如普通砼、陶粒砼、加气砼、膨胀蛭石砼、烟灰矿渣砼。z1）钢筋砼槽形板、空心板）钢筋砼槽形板、空心板z2）配筋轻砼板）配筋轻砼板2、复合材料墙板、复合材料墙板z一般墙板的长和高是采用300mm（3M）为扩大模数，板长有4500 mm 、6000 mm、7500mm、和12000mm 等种，可用于6 m，12 m，以及3 m 的整数倍的跨距。板高有900 mm、1200mm、1500mm和1800mm四种。板厚以20 mm（1/5M）为模数进级，常用厚度为160240 mm。（二）墙板布置z1、墙板横向布置 z2、墙板竖向布置z3、墙板混合布置1、墙板横向布置z优点：墙板长度与柱距一致，利用柱来作墙板的支承或悬挂点，竖缝由柱身遮挡，不易渗透风雨，墙板起连系梁与门窗过梁的作用，能增强厂房的纵向刚度；构造简单、连接可靠。z缺点：遇到穿墙孔洞时，墙板的布置比较复杂。2、墙板竖向布置z优点：不受柱距的限制，布置灵活，遇到穿墙孔洞时便于处理。但目前国内厂房高度尚未定型，墙板的固定须设置连系梁。z缺点：构造复杂，竖向板缝多，易渗漏雨水。3、墙板混合布置z优点：立面处理灵活z缺点：增加板型(三)墙板与承重结构的连接构造z1、墙板与柱的连接z2、墙板板缝处理1、墙板与柱的连接z（1）、柔性连接 柔性连接是通过设置预埋铁件和其他辅助件使墙板和排架柱相连接。柱只承受由墙板传来的水平荷载，墙板的重量不加给柱子，是由基础梁和勒脚墙板承担。z（2）、刚性连接 z 刚性连接是在柱子和墙板中先分别设置预埋铁件，安装时用角钢或 16的钢筋焊接连牢。z2、墙板板缝处理z防水、制作安装方便、保温、防风、经济美观、坚固耐久第二节 侧窗z一、侧窗设置要求：z1、洞口尺寸的数列应符合建筑模数协调标准的规定，以利于窗的标准化和定型化；z2、构造要求坚固耐久，接缝严密，开关灵活，节省材料，降低造价。二、侧窗的特点z1、面积大z2、大面积的侧窗因通风的需要，多采用组合式z3、尺寸应符合模数 z 洞口宽度一般在 9006000 mmz 洞口高度一般在 9004800 mm三、侧窗的类型和构造z（一）、木侧窗z（二）、钢侧窗z（三）、钢筋砼侧窗z（四）、垂直旋转通风窗z（五）、其他类型侧窗z（六）、侧窗开关器第三节大门z一、大门洞口尺寸z单层厂房的大门，一般洞口尺寸应比通过的满载货物车辆的轮廓尺寸加宽600mm1000 mm，加高400mm600 mm。常采用的大门洞口尺寸为：z1、通行电瓶车时：z 宽和高 为：21002400，24002400z2、轻型卡车：3000 2700z3、中型卡车：3300 3000z4、重型卡车：3600 3900z5、汽车起重机：3900 4200z6、火车：4200（4500）5100（5400）二、大门类型z1、按用途分：普通大门、防火门、保温 门、防风砂门z2、按材料分：木门、钢木门、普通型钢和空腹薄壁钢门。z3、按开启方式分：有平开门、推拉门、折叠门、升降门、上翻门、卷帘门 平开钢木大门平开钢木大门平开大门平开大门钢木推拉大门钢木推拉大门卷帘门卷帘门电动卷帘门传动装置电动卷帘门传动装置三、大门构造z1、平开门 门洞不宜大于3.6m3.6mz组成：门扇、铰链、门框z2、推拉门z形式有单轨双扇式、双轨双扇式、多轨多扇式。z按支承方式有上挂式和下滑式。z组成：门扇、门轨、地槽、滑轨、门框。z3、折叠门z形式有侧挂式、侧悬式、中悬式折叠三种。第四节 天窗构造z一、矩形天窗z（一）天窗架z天窗架的跨度一般为厂房跨度的1/2-1/3z并且应该符合扩大模数3M。z天窗架的高度多为天窗架跨度的0.3-0.5倍z（二）天窗扇z1、上悬式钢天窗扇z2、中悬钢天窗扇z900，1200，1500z（三）天窗檐口z无组织排水，檐口出挑长度为300-500mmz（四）天窗侧板z一般高出屋面不小于300mmz（五）天窗端壁二、矩形通风天窗z矩形通风天窗是在矩形天窗两侧加挡风板组成。z挡风板与屋面板间应留有50-100mm的间隙z（一）挡风板z1、立柱式z2、悬挑式z（二）挡雨设施（屋面作大挑檐，水平口挡雨，垂直口挡雨）三、平天窗z（一）平天窗的形式z1、采光板z2、采光罩z3、采光带z（二）平天窗构造z1、防水 2、防太阳辐射和眩光z3、安全防护 4、通风四、下沉式天窗z1、井式天窗（单侧布置、两侧布置、跨中）z2、纵向下沉式天窗z3、横向下沉式天窗屋盖结构z一）、屋盖结构类型z屋盖按构造不同可分为：z1、有檩体系屋盖z2、无檩体系屋盖z1、有檩体系屋盖z设檩条，放在屋架上，檩条上铺各种类板瓦，屋面刚度差，适用于中小型厂房。z 2、无檩体系屋盖z大型屋面板直接搁置在屋架和屋面梁，屋面整体性，刚度大，适合于大中型厂房。二）、屋盖的承重结构z（一）、屋架或屋面梁 z是屋盖结构的主要承重构件，按制作材料分为：z1、钢筋砼屋架、屋面梁z2、钢屋架z3、木屋架、钢木屋架（二）、屋架托架z当全部或局部柱距为12 m 或12m 以上，而屋架的间距仍保持6 m 时，则需在扩大的柱距间按屋架所在位置设托架.z1、钢筋砼托架 z2、钢托架
